S2M型防跳齿同步带轮参数化结构

　　这类S2M节距同步带轮主要服务于小载荷、高定位精度的紧凑传动场合，常见于桌面自动化进给轴、小型包装设备的牵引工位、检测设备分度输送、3C装配模组以及轻工机械的同步牵引环节。它依靠带齿与轮齿的逐齿啮合传递运动，不像平带依赖摩擦，因此在频繁启停、小幅加减速和需要保持相位关系的机构中更有优势。模型采用参数化思路建立，齿数、带宽等关键边界可作为输入变量驱动整体更新，适合在系列化选型时快速生成不同规格，而不必每次从零绘制齿形、轮缘和轮毂。

　　从实际用途看，该带轮承担的是电机轴与执行端之间的运动转换任务。S2M齿距较小，单齿承载能力不如大节距带轮，但在空间受限、转速较高、要求传动平稳的小型设备中更容易布置。设计时需要重点控制齿形啮合质量，避免带齿进入轮槽时发生顶齿、爬齿或偏载。图中齿形按防跳齿要求处理，齿顶、齿侧和齿根过渡均保留明确几何关系，能够在张紧力合理、带轮平行度合格的情况下，使同步带顺利啮入和退出。

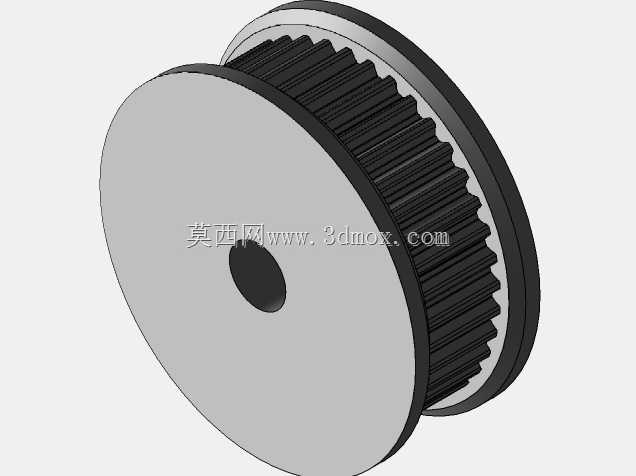

　　结构外形上，带轮主体由带齿工作段、两侧挡边和中心轮毂组成。挡边的作用是限制同步带在运行过程中的轴向窜动，尤其在带轮宽度与带宽接近、轴系存在轻微平行度误差时，挡边可降低皮带跑偏脱落的风险。带齿圆柱段的宽度需要与所选皮带宽度匹配，既不能过窄导致皮带边缘悬空，也不宜盲目加宽而增加外形尺寸和转动惯量。中心孔用于安装到电机轴或传动轴上，孔周实体形成轮毂，承担扭矩传递和轴向定位；若进入工程详图阶段，还需结合键槽、紧定螺钉、胀紧套或夹持式连接方式补充细节。

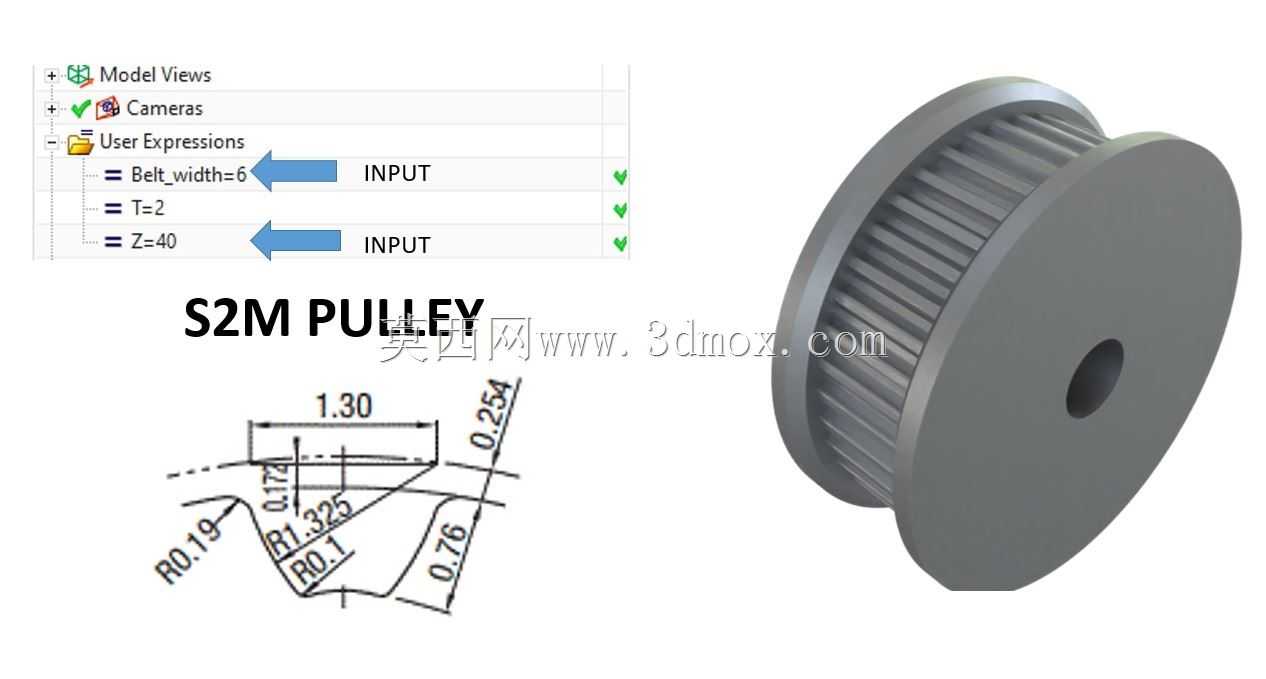

　　建模过程中，齿形部分是核心。先依据S2M带轮的节距、齿高、齿根圆角和齿侧轮廓建立单齿截面，再通过圆周阵列形成完整齿圈。齿根圆角不能简单省略，因为皮带在绕入带轮时会发生弯曲，锐利槽底会造成应力集中并加剧带齿磨损。齿顶与齿侧之间的过渡也要保持连续，使皮带在啮合冲击较小的状态下接触。参数化表达式将齿数与皮带宽度作为主要驱动项，外径、齿圈分布、轮坯厚度和挡边位置随规则联动，这样在更换齿数或带宽时，工程人员可以把注意力放在轴径、键连接、张紧中心距等校核环节。

　　安装边界方面，带轮装入设备前需确认两根轴的平行度以及带轮端面的共面度。同步带对偏角较敏感，若两轮不在同一平面，皮带会持续受到侧向力，表现为边缘磨损、噪声增大和挡边摩擦。带轮外径决定了皮带弯曲半径，小齿数带轮虽然节省空间，但会提高皮带弯曲频次和接触应力，因此在高速或长寿命工况下不宜只按最小尺寸选择。轴向布置时，挡边外径高于带齿工作面，周边应留出皮带装拆和张紧调节空间；轮毂长度则要与轴伸长度、固定螺钉位置以及相邻支架干涉情况一起检查。

　　在设备维护视角下，这种带轮的优势是传动比稳定、润滑需求低、噪声较小，但前提是齿形加工和安装精度到位。若张紧力过大，轴承和皮带寿命都会下降；若张紧力不足，启动瞬间又可能出现啮合滞后。参数化模型把这些工程约束前置到设计阶段，通过可调整的齿圈和轮坯结构，帮助设计者在紧凑空间、承载能力和安装工艺之间取得平衡。
