折叠式应急救灾集装箱结构设计

　　这款折叠式集装箱的设计初衷，是针对应急救灾场景下的快速部署需求，解决传统固定式集装箱运输效率低、空箱仓储占用空间大的痛点。在实际救灾作业场景中，灾情发生后的72小时黄金救援期内，临时安置设施的运输效率直接决定了安置覆盖速度，传统标准集装箱单台运输车辆单次仅能运载1台空箱，而采用折叠结构设计后，单台同规格运输车辆单次可运载10台折叠状态的空箱，大幅提升干线运输的装载效率，降低救灾物资调运的物流成本。

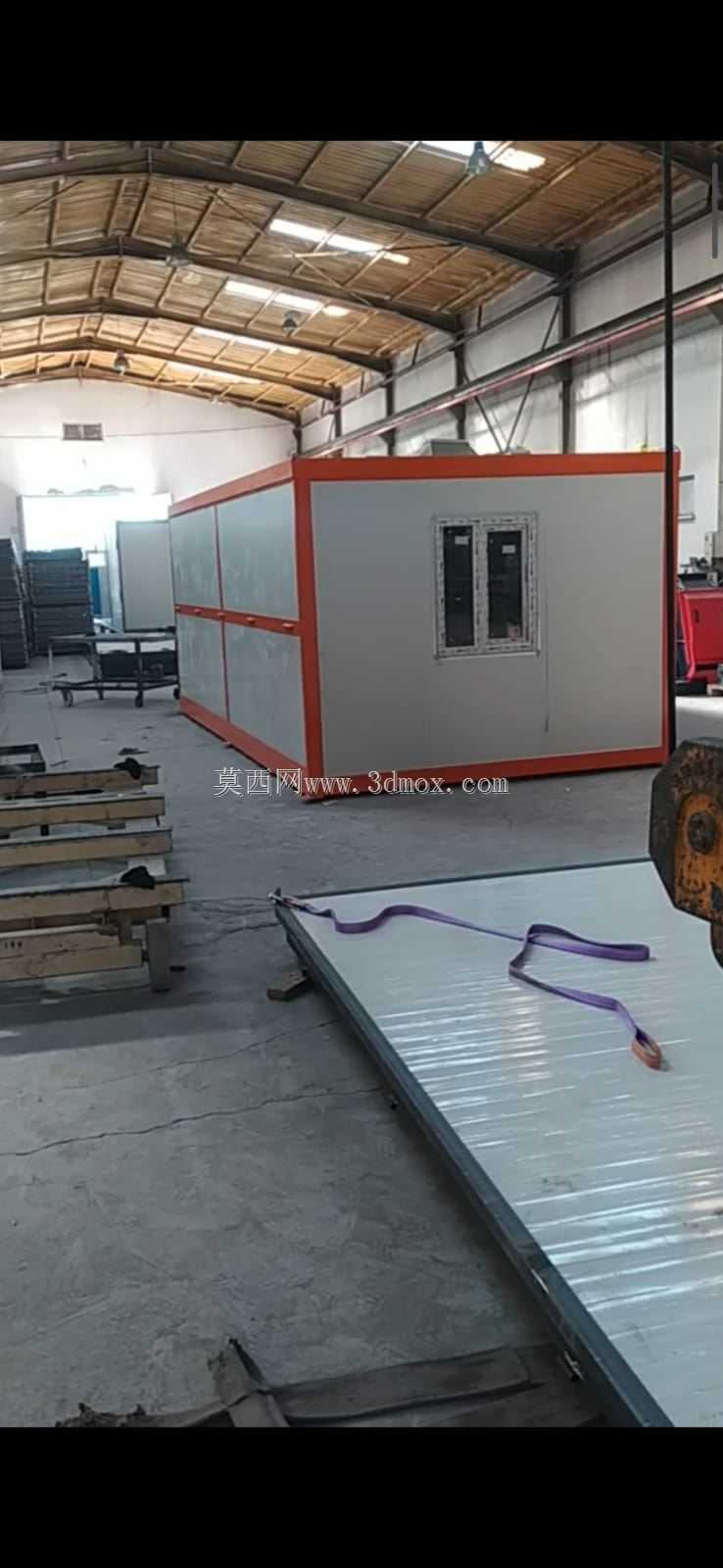

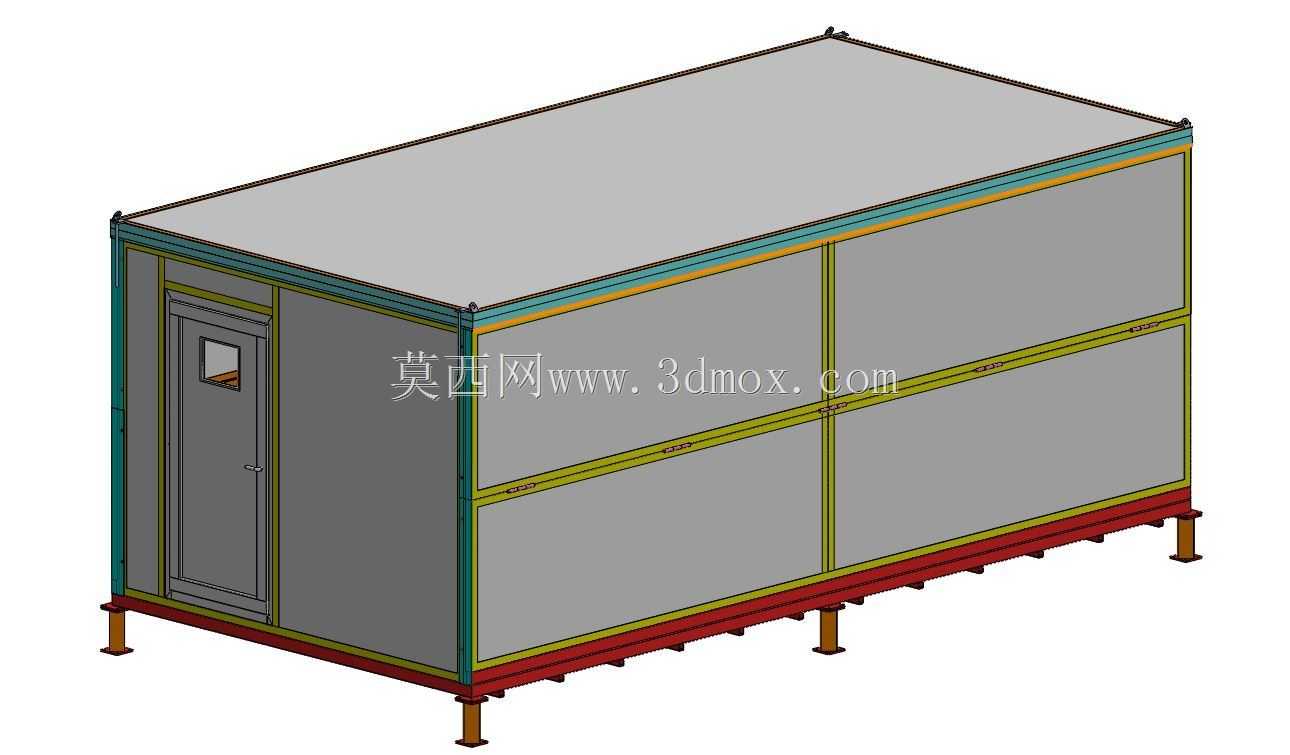

　　从结构功能特性来看，该折叠集装箱展开后内部净尺寸为3米×6米，可满足单组临时安置单元的使用需求，既可以作为受灾群众的临时居住空间，也可快速改造为临时医疗点、物资存储点、现场指挥点等不同功能的作业空间。箱体主体框架采用高强度型钢焊接成型，折叠铰接部位做了耐磨衬套加固，反复折叠展开的疲劳寿命可满足多次周转使用要求，避免单次使用造成的资源浪费。箱体侧壁采用夹芯彩钢板材，兼顾结构强度与保温隔热性能，在户外露天放置时可有效阻隔外界温度传导，保证内部空间的环境适应性。

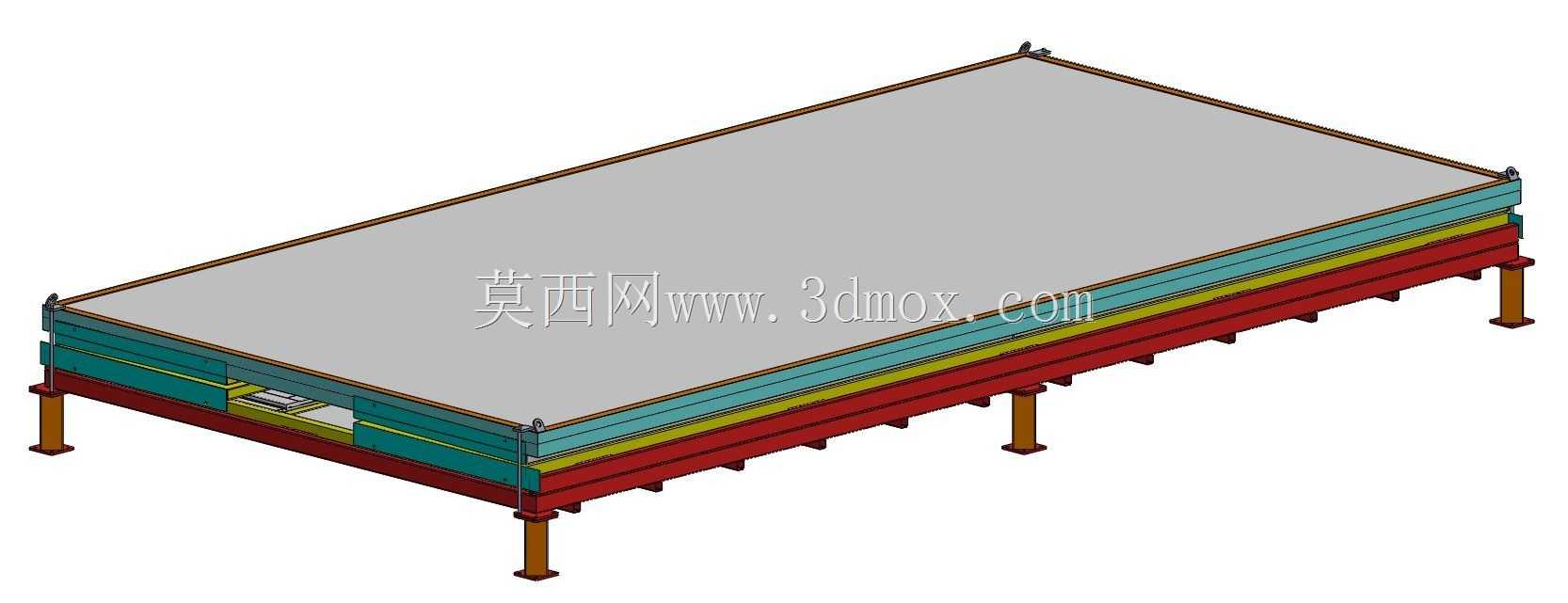

　　设计过程中优先考虑了现场无重型设备安装的使用场景，整个折叠展开流程无需大型吊装设备配合，仅需2-3名作业人员借助简单手动工具即可在15分钟内完成单台箱体的展开与固定，大幅降低现场作业的门槛。箱体折叠后整体厚度压缩至原高度的五分之一，堆叠存放时单堆可叠放6台折叠状态箱体，仓储空间占用仅为同容积固定式集装箱的18%，日常战备或救灾物资储备时可大幅降低仓库的库容压力。

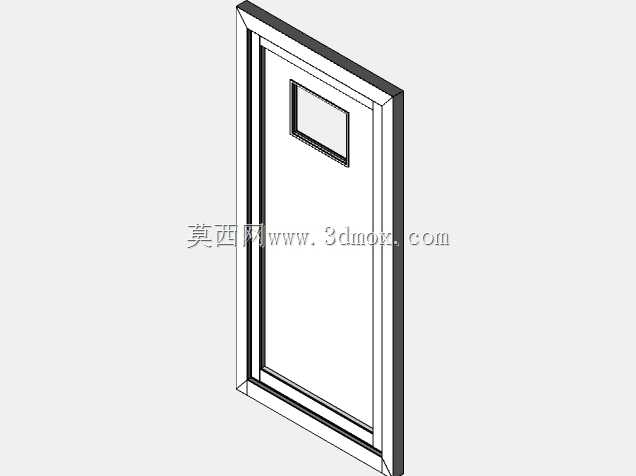

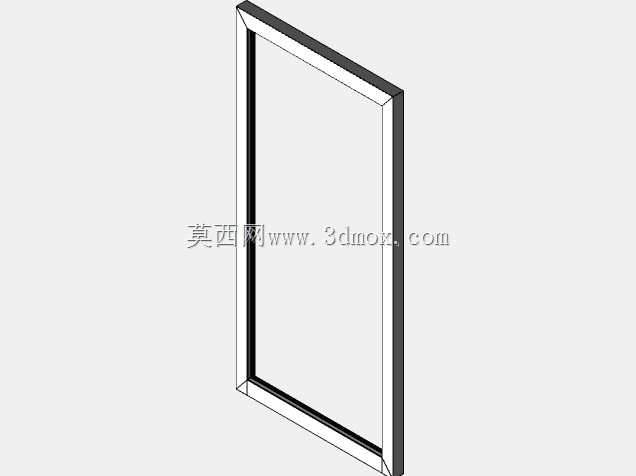

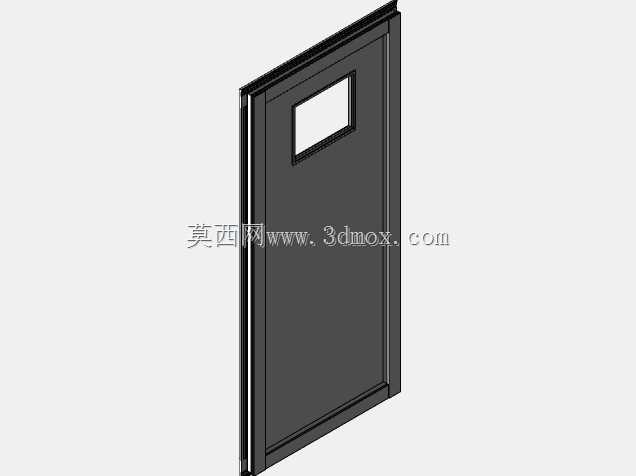

　　箱体侧部预留了标准的门窗安装位，出厂时可根据使用需求预装采光窗与密闭门，也可在现场根据实际功能需求快速更换不同规格的门窗组件，比如作为医疗点使用时可更换为带观察窗的密闭门，作为物资仓库使用时可更换为大尺寸对开门方便物资进出。箱体底部框架做了防滑波纹处理，同时预留了标准的叉车孔与吊装孔，不管是短距离场内转运还是长距离吊装运输，都可直接适配通用的物流搬运设备，无需额外制作专用吊具或工装。

　　在结构连接设计上，展开后的箱体锁定机构采用机械式自锁结构，无需额外的螺栓紧固即可完成框架的刚性锁定，锁定后整体结构的抗风等级可达到10级，满足户外露天放置的抗风要求，同时框架边角做了圆弧过渡处理，避免作业人员安装过程中发生磕碰划伤。箱体的边角部位都设置了标准的集装箱角件，可与现有标准集装箱的锁具、运输固定装置完全兼容，无需改造现有运输车辆的固定结构即可直接完成装载固定，适配现有物流运输体系的所有通用标准。

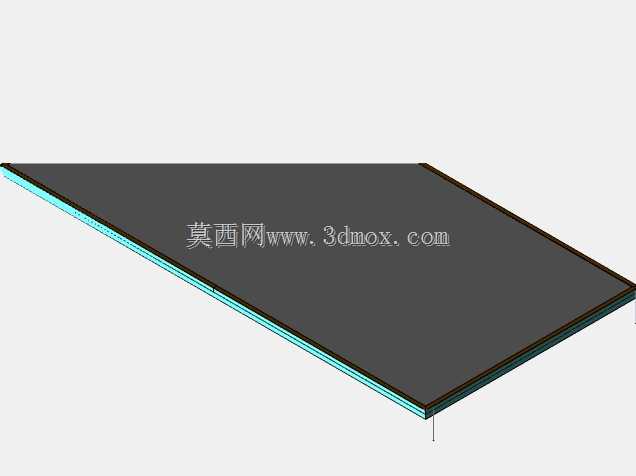

　　考虑到救灾场景下可能遇到的复杂地面条件，箱体底部的支撑脚设计为可调节结构，调节行程可达150毫米，在不平整的泥地、碎石地面上可通过调整支撑脚高度保证箱体整体水平，无需额外对地面做硬化处理即可快速部署使用。箱体顶部做了整面的排水坡度设计，降雨时雨水可顺着顶部坡度快速从侧边排出，不会在顶部形成积水增加箱体荷载，同时顶部预留了太阳能板安装位，后续可快速加装小型光伏发电系统，满足无电网覆盖区域的基本用电需求。

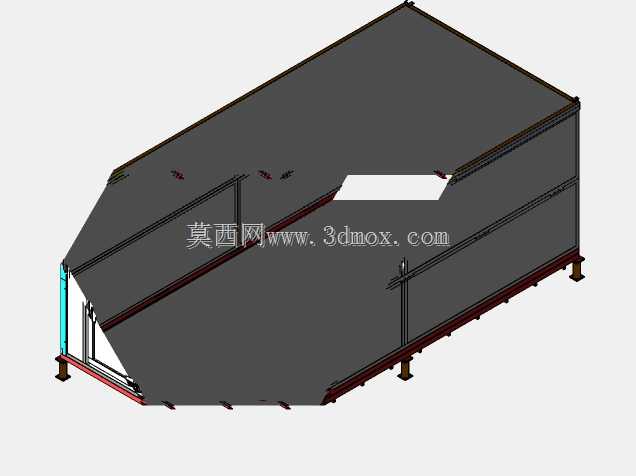

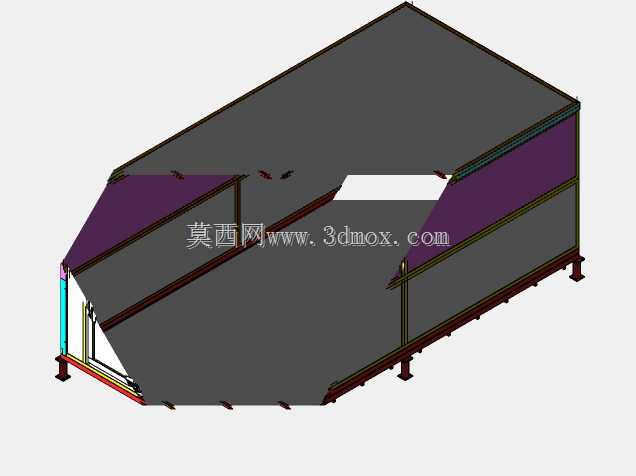

　　从结构建模的角度来看，整个模型完整还原了折叠铰接部位的运动间隙、锁定机构的配合公差、板材的拼接缝隙等细节，在做运动仿真时可完整模拟整个折叠展开的动作流程，验证铰接部位是否存在运动干涉，锁定机构是否能够顺利到位卡合。建模过程中对所有受力部位的型材壁厚都做了参数化设置，可根据不同的使用荷载要求快速调整板材厚度与型材规格，衍生出不同承载等级的系列化产品，比如用于高寒地区的加厚保温款、用于高海拔地区的抗风加强款等，无需重新搭建整体模型框架即可快速完成变型设计。
