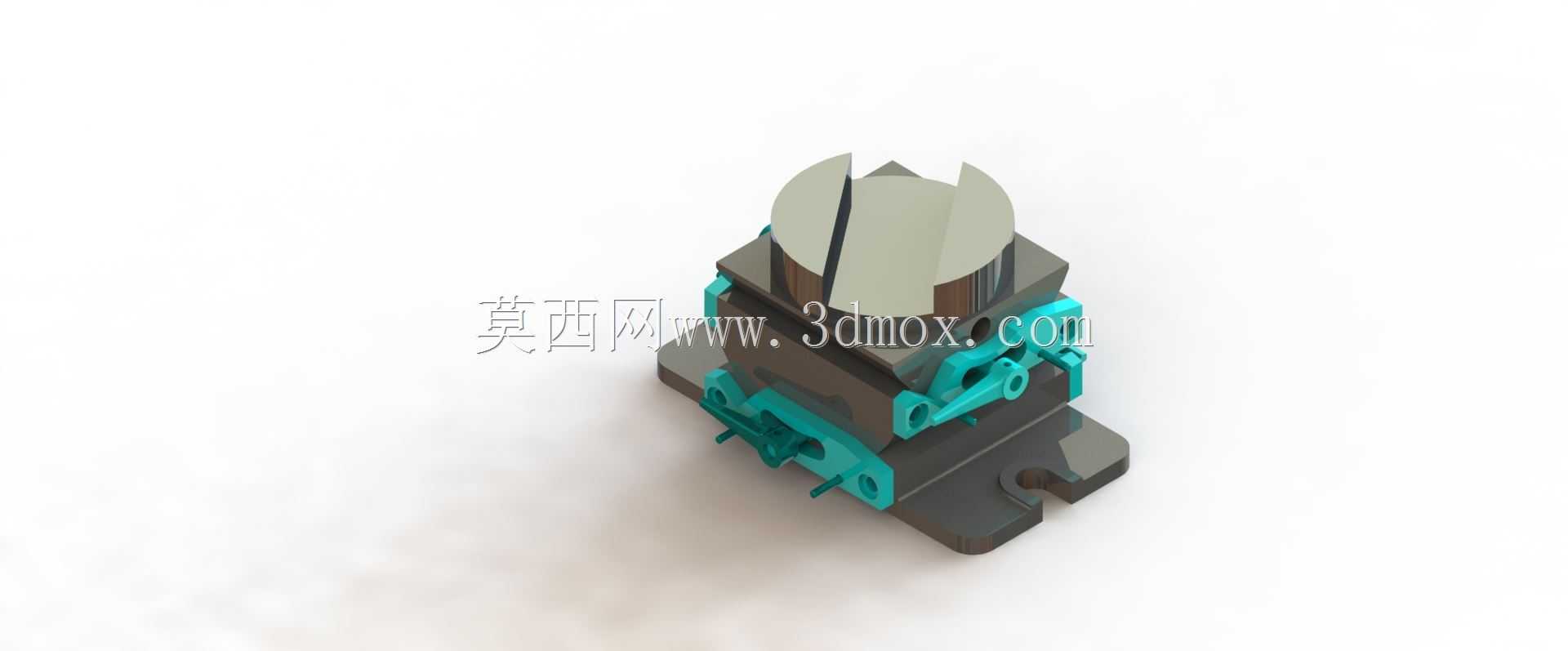

机加工用精密自定心虎钳结构设计

　　在常规铣削、磨削、精密检测工位的装夹环节，虎钳是承担工件定位与夹紧功能的核心工装，直接决定加工过程中工件的位置稳定性，最终影响尺寸精度与形位公差达标率。这款虎钳的结构设计围绕中小尺寸异形零件、规则块类零件的通用装夹需求展开，没有采用过度复杂的联动结构，而是在基础平口钳的逻辑上优化了钳口的自适应贴合能力，搭配可快换的钳口镶件，能够覆盖方形、圆柱形、带局部异形轮廓工件的装夹场景，在单件小批量加工、工装试制、教学实训场景中都能适配。

　　从功能特性来看，这款虎钳的夹紧执行部分采用双侧同步趋近的结构逻辑，区别于传统单活动钳口的平口钳，双侧钳口同步向中心移动，能够自动找正工件的中心位置，减少装夹时的找正时间，尤其适合需要保证工件中心与加工坐标系重合的工序，比如轴类零件的键槽铣削、对称结构零件的轮廓加工。钳身主体采用箱型结构设计，底部预留了标准的工作台T型槽安装位，同时设置了定位键槽，能够直接匹配加工工作台的标准T型槽间距，安装时不需要额外制作转接板，直接通过T型螺栓即可完成固定，安装边界能够适配多数中小型立式铣床、磨床、台式钻床的工作台尺寸，不会出现安装干涉。

　　设计过程中优先考虑了夹紧力的传递效率，丝杠副采用梯形螺纹结构，相比普通三角螺纹具备更好的自锁性能，夹紧后不会因为加工过程中的切削振动出现松脱，同时梯形螺纹的耐磨性更好，长期反复松紧操作后依然能保持稳定的传动精度。钳口与活动滑块的连接采用嵌入式定位结构，更换不同形式的钳口镶件时，只需要拆卸两颗固定螺钉即可完成，不需要重新调整钳身的整体安装位置，针对软质工件、硬质工件、圆柱形工件可以分别更换铜质钳口、淬硬钢钳口、V型钳口，拓展装夹的适配范围。

　　外形尺寸方面，这款虎钳的钳身宽度控制在120mm区间，最大开口行程达到80mm，闭合状态下整体高度不超过100mm，不会在立式加工中因为夹具过高导致Z轴行程不足，同时钳身底部的安装孔位间距符合通用机用虎钳的安装标准，能够直接替换同规格的老旧虎钳，不需要对工作台进行二次改造。钳身的排屑空间做了预留设计，丝杠活动区域设置了挡屑台阶，加工产生的切屑不会直接进入螺纹传动副，减少日常维护的清理工作量，同时避免切屑卡滞导致的丝杠磨损、夹紧力不足问题。

　　在实际使用场景中，这款虎钳不仅能承担常规的金属切削装夹任务，在3D打印后处理、小型零件的装配固定、工件检测时的定位夹持场景中也能使用，双侧同步夹紧的结构不会让工件在夹紧过程中出现位置偏移，对于薄壁类零件，还可以通过控制丝杠的旋紧力矩调整夹紧力，避免夹伤工件表面。整体结构没有采用易损耗的异形零件，所有传动件、结构件都采用标准件或常规机加工即可制作的零件，后期维护更换配件的成本很低，适合作为车间工位的通用工装长期使用。

　　从结构细节来看，活动滑块与钳身的配合采用燕尾槽导向结构，导向间隙可以通过侧面的调节镶条进行调整，长期使用出现磨损后，只需要微调镶条的压紧螺钉即可消除间隙，保证钳口移动的直线度，避免夹紧时出现钳口上翘、工件夹偏的问题。钳口的工作表面做了网状滚花处理，能够增加与工件表面的摩擦力，在相同夹紧力下获得更好的防滑效果，减少切削过程中工件移位的风险。整体的结构拆分逻辑清晰，所有零件都具备明确的装配基准，建模过程中按照实际装配顺序进行配合约束，能够直接导出工程图用于生产加工，也可以用于工装设计的教学演示，帮助初学者理解夹具的定位、夹紧、导向的核心设计逻辑。
