汽车L型连接固定支架结构设计

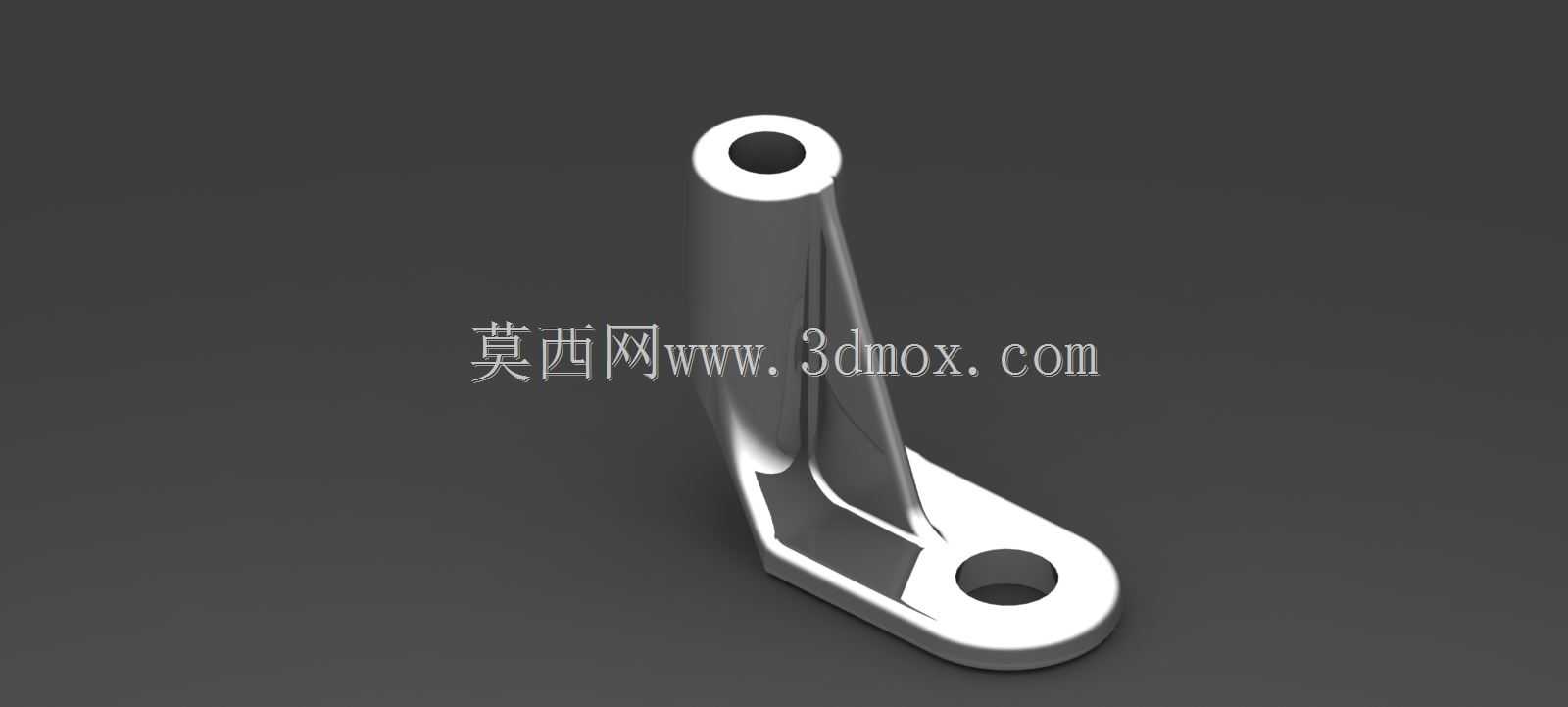

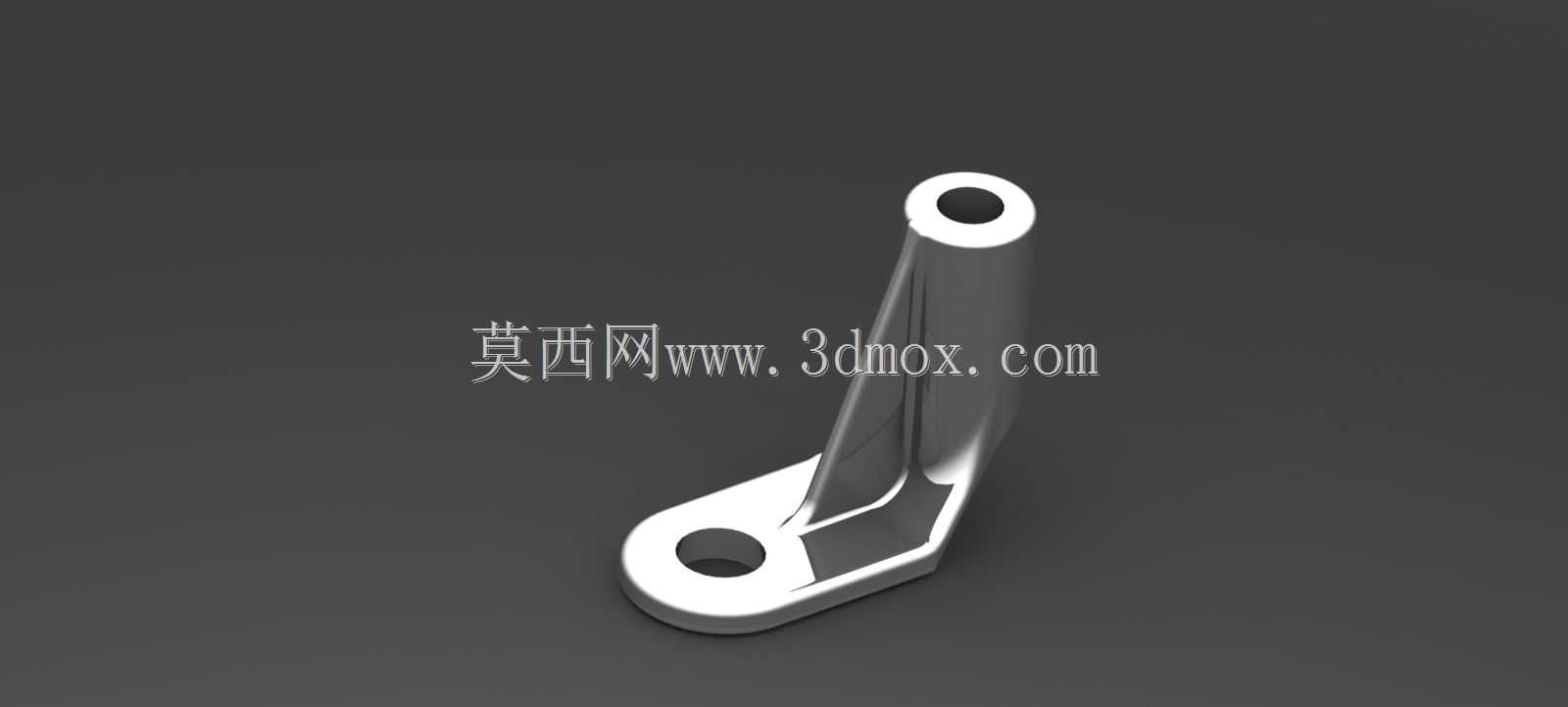

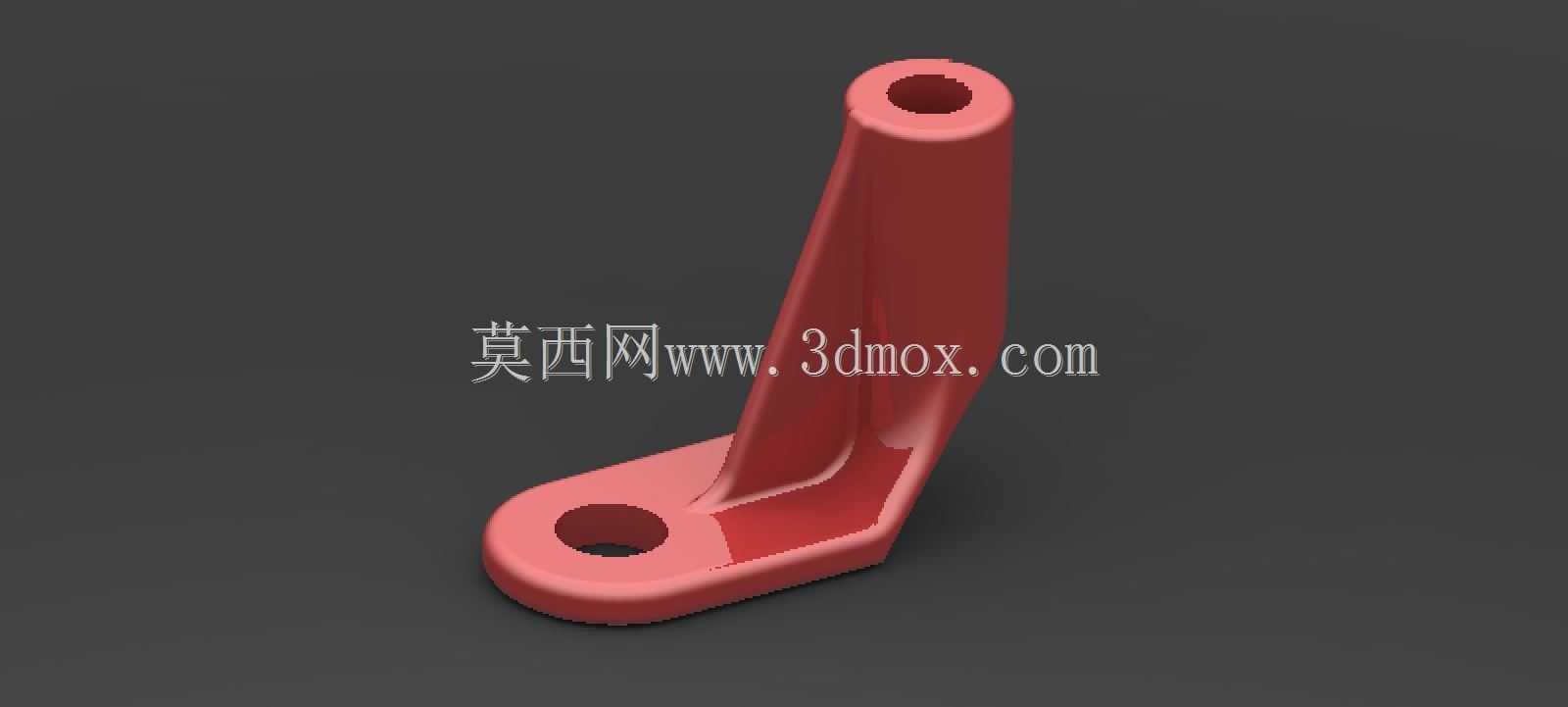

　　在汽车底盘与车身附属构件的装配体系中，这类L型弯折结构的连接支架是十分常见的受力传力构件，日常装车场景里多承担小载荷附属部件的定位、支撑与连接功能，比如线束固定座、小型传感器安装支架、内饰板辅助固定点位、制动管路走向定位支座等场景都能见到同构型构件的应用。这类构件的受力特性以静载荷、小幅度交变振动载荷为主，极少承担大冲击载荷，因此设计时不需要采用过高强度的特种钢材，普通冷轧冲压钢板或者铸铝合金即可满足使用强度要求，量产时多采用冲压折弯一体成型或者压铸成型工艺，加工效率高，单件成本控制空间大。从结构形态来看，该构件采用90度弯折的L型主体构型，两个互相垂直的安装臂上各设置一个圆形通孔安装位，其中竖直臂的安装孔位于臂体顶端，

　　水平臂的安装孔位于臂体外伸端，两个孔位的中心距根据实际装车的安装边界确定，孔位周边做了局部加厚的凸台处理，一方面是为了增加螺栓拧紧时的接触承压面积，避免长期振动下螺栓松动或者板材被压溃，另一方面凸台结构也能提升臂体的抗弯折刚度，减少车辆行驶过程中构件受振动产生的形变量。设计这类支架的时候，首先要明确两个安装对接面的空间位置关系，弯折处的圆角半径不能过小，否则无论是冲压还是压铸工艺，都容易在弯折内角处产生应力集中，长期受路面传递的振动载荷容易出现疲劳裂纹，通常弯折内圆角半径取板材厚度的0.5-1倍即可，外圆角随内圆角自然过渡，保证壁厚均匀。两个安装孔的孔径要匹配常用的汽车标准紧固件，比如适配M6或者M8的六角法兰面螺栓，

　　孔位与臂体边缘的距离要满足螺栓安装的扳手空间要求，不能出现螺栓无法放入、拧紧工具无操作空间的问题。水平臂与竖直臂的衔接处做了三角形的加强筋结构，筋位从弯折内角处延伸至两个臂体的中部，不需要过高的筋高，只要能抵消臂体受垂直于安装面方向载荷时的弯折力矩即可，过高的筋位反而会增加构件重量，也会给成型工艺带来脱模或者冲压回弹的问题。实际装车时，这类支架的两个安装面分别贴合在两个互相垂直的车身或者底盘构件安装面上，穿入螺栓拧紧后即可实现两个构件之间的刚性连接，同时还能通过支架的定位保证被固定部件的空间位置精度，比如固定轮速传感器的支架，孔位的位置度公差通常要控制在0.2mm以内，否则会影响传感器与信号齿圈的间隙，导致轮速信号采集异常。

　　设计建模过程中，要先确定两个安装孔的中心坐标，再反向推导臂体的长度与弯折角度，臂体的宽度要略大于安装孔凸台的直径，保证凸台周边有足够的材料承力，臂体边缘要做倒钝处理，避免锐边割伤装配工人或者损坏周边的线束、胶管。这类支架的安装边界通常比较紧凑，周边往往布置有其他管路、线束或者运动构件，因此建模完成后必须做运动干涉检查，确认支架在整车极限工况下，比如悬架跳动到极限位置、车身发生最大扭转变形时，不会与周边构件发生磕碰。另外构件的表面处理通常采用电泳镀锌或者喷塑处理，满足汽车底盘或者舱内部件的防腐蚀要求，建模时不需要额外绘制涂层，只需要在工程图中标注表面处理要求即可。对于这类小载荷支架，不需要做复杂的有限元强度校核，只要按照常规的壁厚设计、筋位布置，就能满足整车全生命周期的使用要求，设计时更多的关注点要放在安装便利性、空间避让、工艺可行性上，比如冲压成型的支架要考虑折弯方向与板材轧制方向的夹角，避免出现折弯开裂的问题，压铸成型的支架要考虑拔模斜度，通常取1-1.5度的拔模角即可，保证构件能顺利从模具中脱出。
