M20膨胀式锚固螺栓结构三维设计

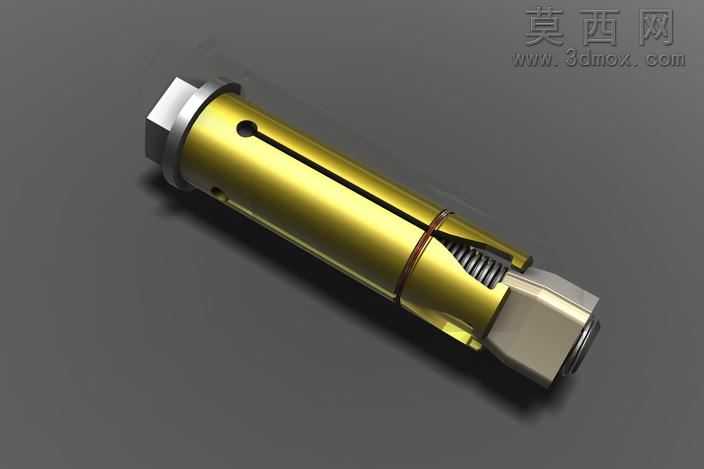

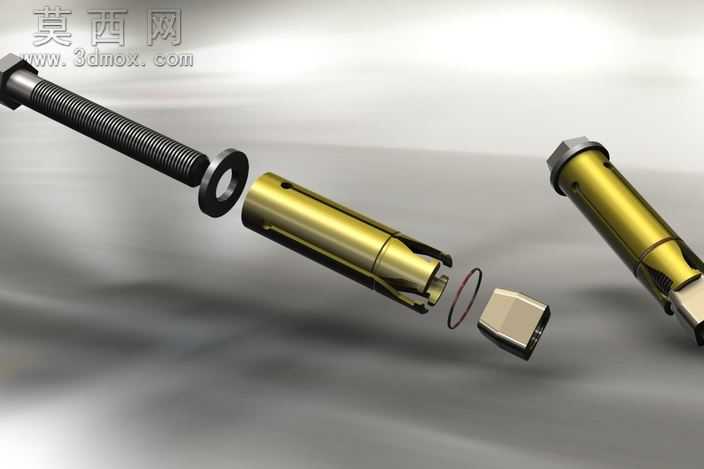

本作品为M20规格膨胀式锚固螺栓的三维数字化设计成果，建模阶段依托参数化三维设计软件完成全尺寸特征构建，首先以公制螺纹标准为基准，绘制两端六角端头的基准轮廓，通过拉伸、切除命令完成端头的六方结构成型，保证对边尺寸、对角尺寸完全符合紧固件国标公差要求。主体杆身部分采用回转特征构建基础圆柱面，针对杆身的纵向膨胀开槽特征，通过草图绘制开槽轮廓后执行轴向切除，精准控制开槽的长度、宽度与末端倒角参数，确保开槽段在受拉时可均匀向外胀开。内部结构建模还原了胀紧夹片、复位弹簧、限位卡簧的全部细节：夹片采用带内锥面的分瓣结构，通过装配约束与杆身内锥面贴合，弹簧参数匹配M20规格的弹力需求，卡簧槽的位置与尺寸经过反复校核，保证装配后各部件无干涉。渲染阶段采用金属材质系统，杆身主体赋予镀彩锌金属材质，调整粗糙度、金属度参数还原镀锌层的暖金色金属光泽，两端六角端头赋予不锈钢材质，模拟高强度紧固件的哑光金属质感，内部弹簧与卡簧采用弹簧钢材质，还原深灰色金属的细微反光效果。场景搭建采用深灰色哑光背景，添加三点布光系统，主光从侧上方投射突出杆身的圆柱轮廓与开槽结构，辅光补亮暗部避免细节死黑，轮廓光勾勒零件边缘提升立体感，最终渲染图清晰展现了锚固螺栓的外部形态与剖视位置的内部结构。设计过程中重点考量锚固螺栓的实际工作逻辑，当螺栓受轴向拉力时，内锥面会推动分瓣夹片沿开槽向外扩张，与安装孔壁产生挤压力形成锚固力，建模时特意保留了夹片与锥面的合理配合间隙，弹簧的预压缩量也按照实际安装工况设置，既保证三维模型的外观还原度，也确保结构逻辑符合机械设计原理，可用于机械教学演示、五金产品选型展示、紧固件结构原理讲解等场景。
