分体式发动机连杆活塞销组合结构

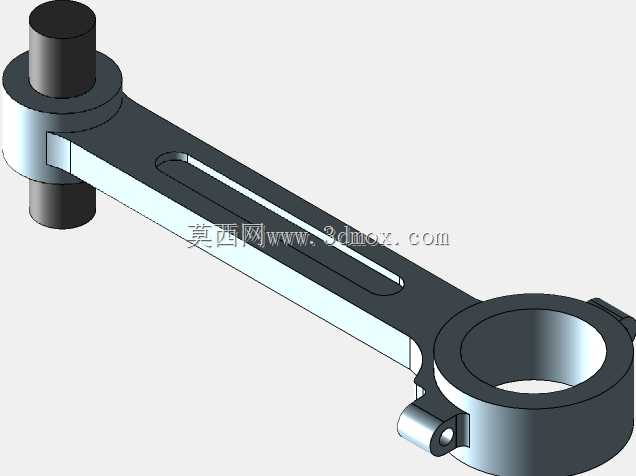

　　这套连杆与活塞销的组合结构，是往复式动力机械里传递动力的核心运动构件，日常在小排量通用汽油机、摩托车发动机、小型通用动力设备里都能见到这类结构的应用，负责把活塞承受的燃气爆发压力传递给曲轴，将活塞的往复直线运动转化为曲轴的旋转扭矩输出。从结构设计来看，连杆杆身采用了长条形变截面设计，杆身中部开有长条形减重通槽，在保证杆身抗弯、抗扭刚度的前提下，尽可能降低往复运动件的质量，减少发动机高速运转时的往复惯性力，降低曲轴平衡配重的设计难度，同时也能减少运动过程中的冲击载荷，提升整机运转平顺性。连杆的小头端为整圆通孔结构，用于穿装活塞销，和活塞内部的销座孔配合，安装时活塞销会同时穿过活塞两侧销座与连杆小头孔，

　　部分应用场景下会在小头孔内压装铜衬套，降低活塞销与连杆小头的摩擦磨损，也方便后期维护更换易损件。连杆的大头端采用分体式斜切结构，配套有连杆盖与锁紧螺栓结构，这种设计是为了满足发动机装配时的工艺需求——大头需要绕过曲轴的曲柄销完成装配，斜切的分界面能减小大头的横向轮廓尺寸，方便从气缸端将连杆装入曲轴箱，装配时连杆盖与杆身的结合面有定位结构，保证反复拆装后大头孔的圆度与位置精度不会出现偏差，避免运转过程中出现抱轴、异常磨损的问题。从安装边界来看，连杆小头的外径尺寸需要匹配活塞内腔的销座间距，保证活塞销装入后不会与活塞内腔发生运动干涉，小头孔的内径与活塞销外径采用间隙配合，配合间隙需要根据工作温度、材料热膨胀系数精准设定，

　　间隙过小会在热机状态下出现活塞销卡滞，间隙过大则会产生敲击异响，加速配合面磨损。连杆大头的内孔尺寸需要匹配曲轴曲柄销的外径，装配后轴瓦与曲柄销之间需要保留合适的油膜间隙，保证压力润滑油能进入配合面形成流体润滑，降低摩擦阻力。杆身的长度属于发动机设计里的核心参数，直接决定了发动机的压缩比、活塞行程与气缸高度，杆身的截面轮廓需要避开曲轴运转时的平衡块运动轨迹，同时也要和气缸壁之间保留足够的安全间隙，避免活塞往复运动时连杆与气缸内壁发生剐蹭。在实际工况下，连杆工作时需要承受周期性的交变载荷，包括燃气爆发带来的压应力、往复运动带来的惯性拉应力、以及摆动过程中的弯曲应力，所以结构设计时在大小头与杆身的过渡位置都做了大圆角过渡处理，

　　避免应力集中导致的疲劳断裂问题，杆身的长槽边缘也做了倒角处理，消除加工应力集中点。活塞销作为连接活塞与连杆的销轴类零件，采用空心圆柱结构，在保证抗弯强度的前提下降低自身质量，外圆表面需要做高精度磨削与表面硬化处理，降低工作过程中的磨损速率，活塞销的轴向定位通常采用卡簧结构，安装在活塞销座的卡簧槽内，防止活塞销轴向窜动刮伤气缸壁。这类结构的建模过程需要重点关注各配合面的尺寸公差、形位公差设定，比如大小头孔的平行度、圆柱度要求，连杆盖结合面的平面度要求，这些参数直接决定了零件加工完成后能否顺利装配，以及装配后的运转可靠性，建模时需要提前预留出轴瓦、衬套的安装厚度空间，同时考虑运动过程中的干涉检查，模拟曲轴转动全行程下连杆与周边零件的相对位置，排除运动干涉风险。
