摩托车发动机活塞组件结构设计

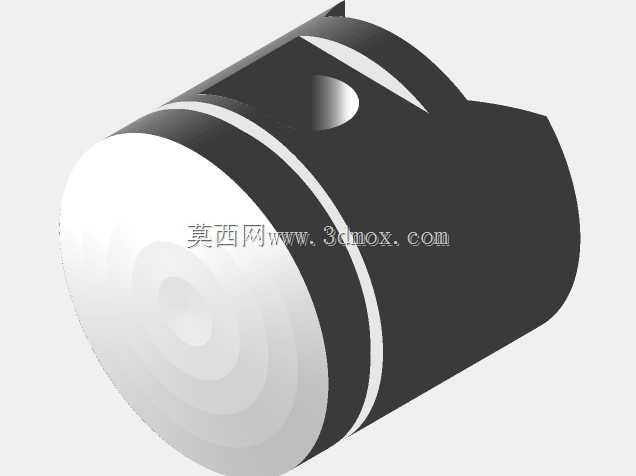

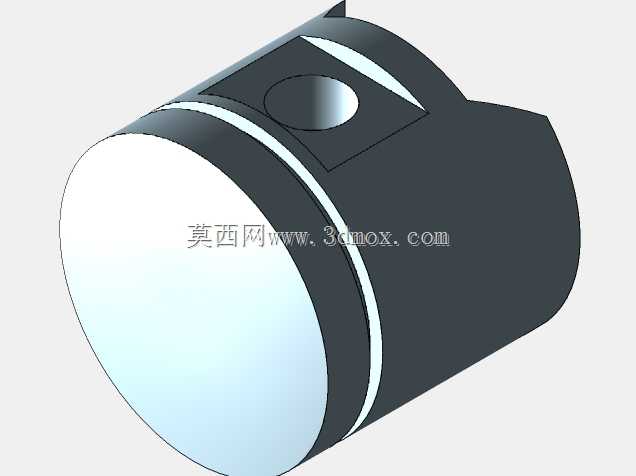

　　活塞是内燃机中工作条件最苛刻的核心运动件之一，这一模型呈现的是摩托车发动机用活塞的典型结构形态。从三维形体上可以看到，活塞头部为圆柱形承压面，顶部直接接触燃烧室内的高温高压燃气，裙部则在气缸套内做高速往复直线运动，通过活塞销与连杆小头相连，将燃烧做功产生的气体压力转化为曲轴旋转输出的机械扭矩。

　　在实际摩托车动力总成中，活塞长期处于高温、高压、高速且润滑条件受限的环境。燃烧室点火瞬间，燃气温度可超过两千摄氏度，活塞顶部承受周期性冲击压力，同时活塞在气缸内每秒往复运动数十次，惯性载荷随转速平方增长。因此结构设计必须同时兼顾耐热、耐磨、轻量化与导向稳定性。模型中活塞头部外径与裙部外径存在细微差异，这是工程上常见的型线处理思路：头部工作温度高、热膨胀量大，冷态尺寸通常略小；裙部主要承担导向和侧推力传递，型线往往设计成略带椭圆和中凸的形状，以补偿热变形并改善与缸壁的贴合状态。

　　活塞外圆上的环槽结构用于安装活塞环。靠近顶面的环槽一般布置气环，作用是密封燃烧室，防止高压燃气窜入曲轴箱；下方环槽布置油环，负责在缸壁上铺展并刮除多余润滑油，避免机油进入燃烧室参与燃烧。环槽的宽度、深度以及槽岸高度都需要与活塞环规格、缸径和热负荷匹配，槽底圆角处理也直接影响应力集中水平。建模时这些环形特征看似简单，却决定了密封、散热和机油控制的实际效果。

　　活塞销孔位于裙部上方两侧，是连接活塞与连杆的关键界面。销孔轴线必须与活塞外圆轴线保持较高的垂直度和位置精度，否则会造成活塞偏磨、连杆运动卡滞或异常噪声。销孔内部通常设置挡圈槽，用于安装卡环，限制活塞销轴向窜动。模型中销座区域向活塞内腔加厚过渡，形成类似加强筋的承载结构，因为气体压力通过顶面传到销座，再经活塞销传给连杆，销座周边是应力集中较明显的部位。

　　内腔造型并非单纯减重。活塞内壁需要为连杆小头摆动留出运动空间，同时在保证强度的前提下去除多余材料，降低往复质量。往复质量越小，曲轴连杆机构的惯性力越小，发动机高转速响应越好，振动和轴承负荷也会随之下降。但壁厚不能无限制减薄，尤其在喉口、环槽岸、销座与顶板交接处，需要保留足够金属截面来承受热应力和机械应力。实际开发中常通过有限元分析评估温度场、热变形和疲劳安全系数，再结合样机耐久试验修正壁厚与过渡圆角。

　　从安装边界看，活塞装入气缸前需与活塞环、活塞销、连杆小头及卡环组成活塞连杆总成。活塞外径与气缸套内径形成精密配合间隙，间隙过小会在热机后拉缸，间隙过大则会产生敲缸和窜气。活塞销与销孔、连杆小头衬套之间的配合也需分级控制，保证既可以转动或浮动，又不产生过大冲击。装配时活塞环开口需按规定角度错开，活塞顶部的方向标记通常指向进气侧或排气侧，不能反向安装，否则会影响气门避让、油膜控制和燃烧过程。

　　这类零件广泛用于小排量摩托车、通用汽油机以及小型内燃动力设备。它不像箱体类零件那样承担固定支撑，而是在极短行程内反复加速、减速，并把热能转换为机械能。设计时需要在强度、质量、热膨胀、摩擦损耗和制造成本之间取得平衡。三维建模阶段应重点表达外圆型面、环槽层级、销孔同轴关系、内腔避让空间和销座加强结构；用于装配校核时，还需把连杆摆动包络、曲轴平衡块避让、气缸盖气门下沉量以及缸体止口位置一并纳入检查，才能确保活塞在全行程、全转速范围内不发生干涉，并满足发动机耐久运行要求。
