轻型飞机串联操纵控制装置结构设计

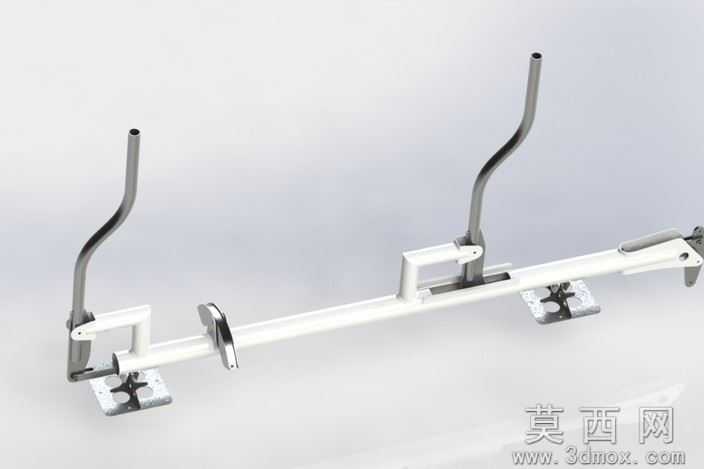

本作品为轻型飞机飞行操纵系统的串联控制装置三维建模成果，建模阶段以轻型飞机实际操纵逻辑为核心依据，首先完成整体基准轴的搭建，作为整套装置的装配定位基准，保证两侧操纵手柄、脚踏机构的同轴度与相对位置精度，符合轻型飞机座舱内的操纵布局要求。模型主体承载杆采用哑光白色金属材质渲染，还原航空铝合金构件的表面质感，两侧弯曲的操纵手柄采用哑光深灰金属材质，模拟钢制操纵杆的磨砂金属触感，脚踏板表面添加防滑纹理材质，还原实际航空脚踏的防滑结构特征，铰接位置的销轴、固定卡扣等小构件采用亮面金属材质，区分不同构件的材质属性，提升渲染的真实感。结构设计上采用推拉管串联布局，两侧操纵手柄通过铰接支座与主承载杆连接，可绕铰接轴实现前后摆动，对应飞机的俯仰操纵输入，脚踏机构通过底部铰接座固定在主承载杆下方，可绕转轴实现偏转，对应飞机的航向操纵输入，整套装置预留了与升降舵、副翼的电缆连接接口，可实现操纵动作的力与信号传递，操纵手柄的弯曲弧度经过人机工程优化，贴合飞行员手部握持姿态，脚踏板的倾斜角度适配飞行员脚部踩踏角度，降低长时间操纵的疲劳感。设计过程中对各铰接部位的运动间隙进行了参数化设定，保证操纵动作的顺畅无卡滞，各固定支座的安装位置经过反复校核，避免操纵过程中出现构件干涉，整套模型的结构完全遵循轻型飞机机械操纵系统的常规设计逻辑，虽为实验性质的测试建模，但完整还原了串联式操纵装置的核心结构特征，清晰展现了推拉管布局下操纵力的传递路径，可作为轻型飞机操纵系统原理展示、结构教学的参考模型，渲染阶段采用柔和的影棚光源，突出各构件的轮廓与材质差异，让整套装置的结构细节清晰呈现，便于观察各部件的连接关系与装配逻辑。
