纽约市中心超高层办公塔楼标准层结构布局

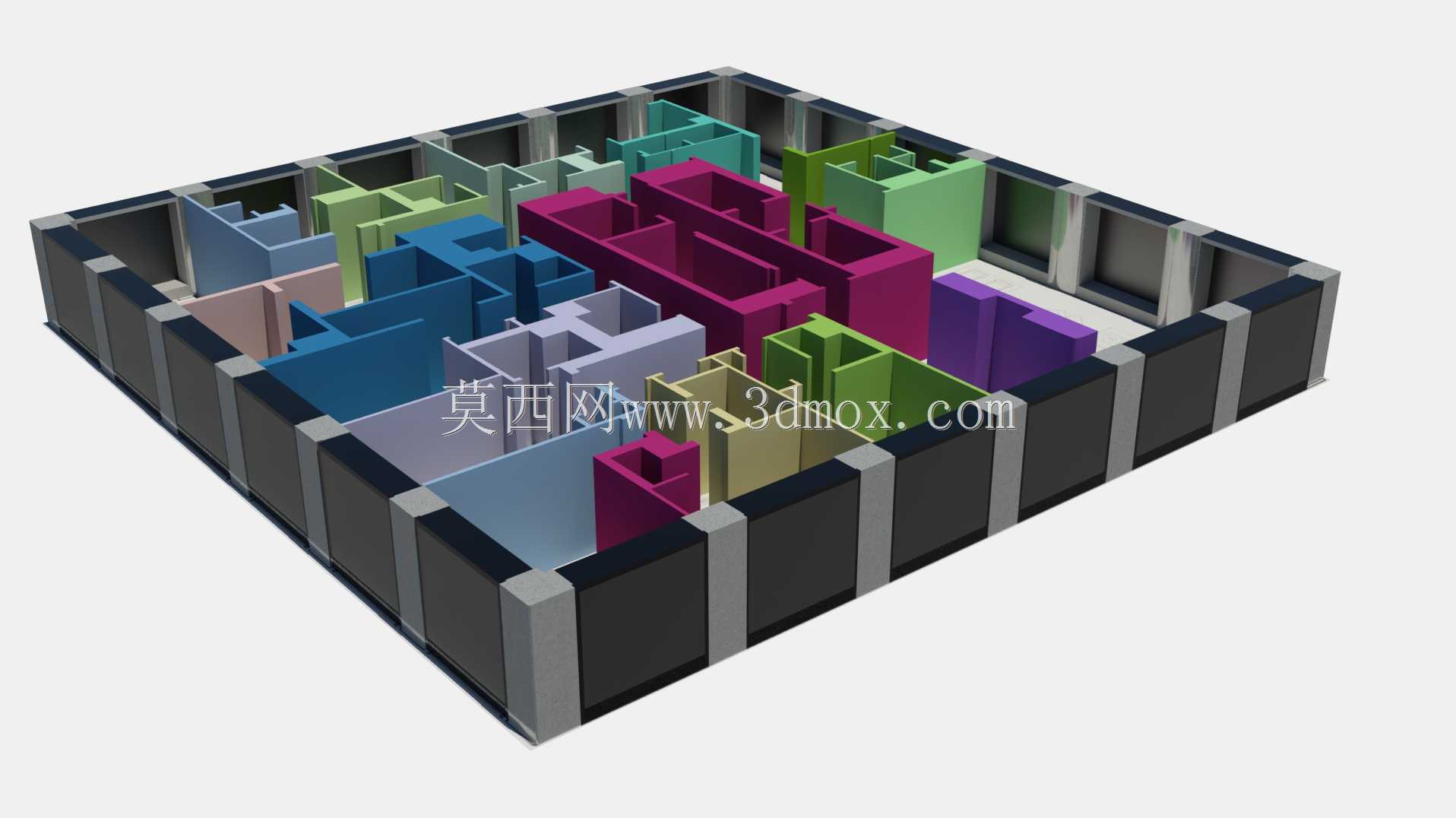

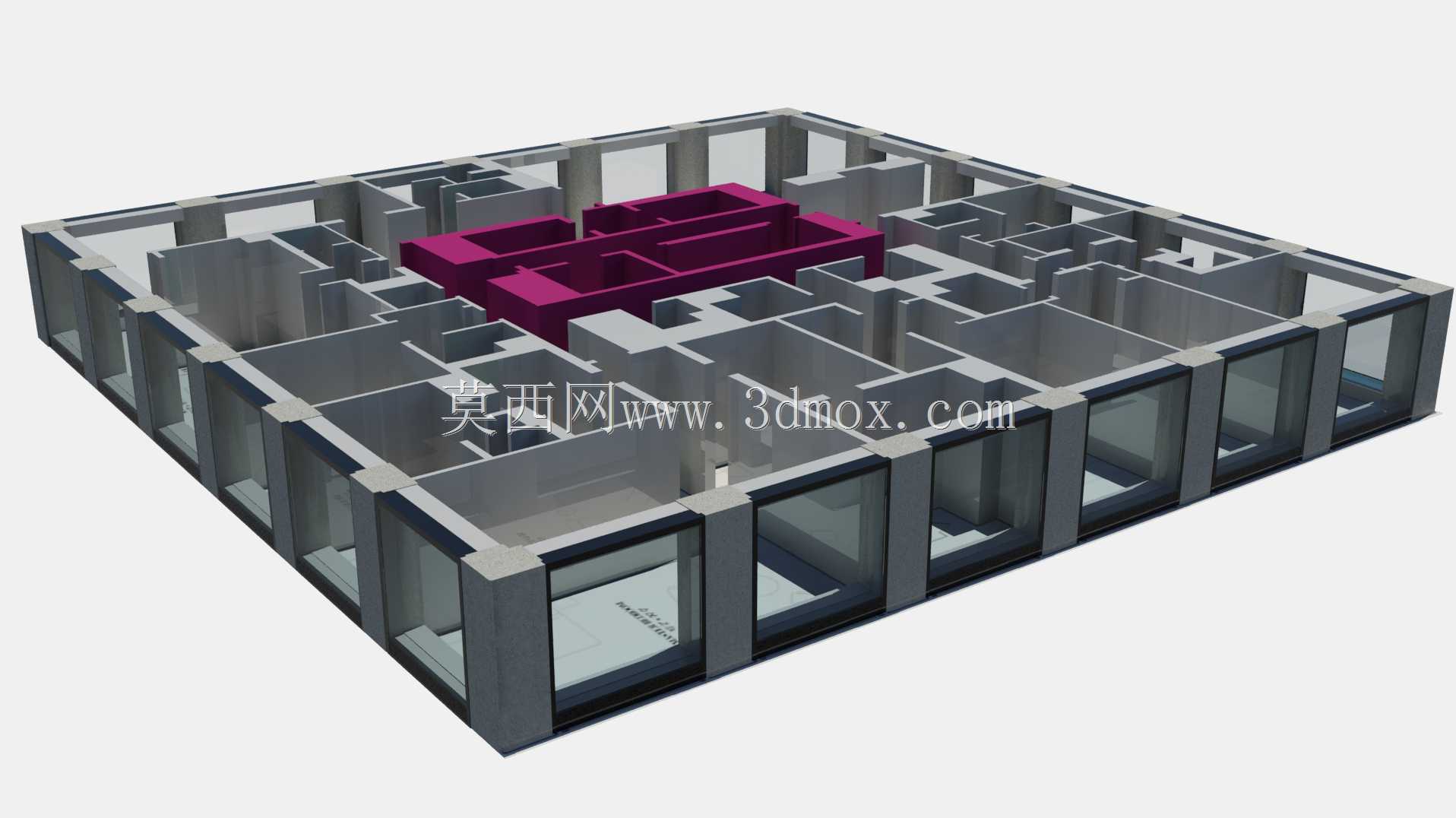

　　该三维模型还原了超高层办公建筑标准层的完整结构布局，核心设计围绕超高层核心筒受力体系展开，中心紫红色区域为建筑核心筒，整合了电梯井道、消防楼梯、设备管井、卫生间及竖向交通核所有功能模块，是整栋塔楼竖向荷载传递、水平抗侧力的核心结构单元，核心筒外围采用钢筋混凝土剪力墙结构，墙体厚度根据楼层受力计算做了梯度优化，在低区可承担大部分风荷载与地震作用产生的水平剪力，高区逐步减薄墙体厚度释放更多可用办公面积。外围框架采用矩形柱搭配落地玻璃幕墙的结构形式，柱网排布严格遵循办公空间模数，柱距控制在合理区间，既保证了框架结构的整体刚度，又避免立柱对办公空间的过度分割，所有外窗均采用通高玻璃幕墙设计，幕墙龙骨与结构柱的连接节点在模型中做了简化示意，

　　可直观看到幕墙与主体结构的避让关系，避免后期幕墙施工时出现结构碰撞。从空间布局来看，核心筒与外围框架之间的环形区域为开放办公区，无多余内部隔墙，可根据入驻企业需求灵活划分工位、会议室与独立办公室，动线设计上，从核心筒电梯厅出来可快速到达各个办公分区，消防疏散距离完全符合高层建筑防火规范要求，两个疏散楼梯分布在核心筒对角位置，保证任意位置到疏散口的距离在规范限值内。模型中所有墙体的厚度、柱的截面尺寸均参考同类超高层项目的常规参数设定，结构柱从核心筒向外逐步减小截面，匹配不同位置的荷载传递需求，外围护结构的玻璃板块划分遵循幕墙加工模数，单块玻璃尺寸控制在常规运输与安装允许范围内，无需额外定制特殊尺寸板块，可有效降低幕墙施工成本。

　　在BIM应用场景中，该模型可用于前期方案阶段的空间利用率测算，通过调整核心筒占比、柱网间距快速对比不同方案的得房率，也可用于后续机电管线综合的基础底模，暖通、给排水、电气专业可基于该结构模型排布管线，在核心筒周边的管线集中区域提前做碰撞检查，避免施工阶段出现管线穿梁、净空不足的问题。对于建筑结构设计从业者而言，该模型清晰展示了框筒结构超高层标准层的典型布局逻辑，核心筒的功能分区排布、外围柱网的模数化设计、疏散动线的组织方式都具备参考价值，可快速套用至同类超高层办公项目的方案初期建模，减少重复搭建基础结构的工作量。模型中省略了后期装修面层、机电末端、办公家具等非结构构件，仅保留主体结构核心部分，

　　方便使用者根据自身项目需求在此基础上做二次深化，添加对应专业的构件内容，也可用于建筑结构教学中讲解框筒结构的受力传递路径，让学习者直观理解竖向荷载从楼板传递到梁、柱，再通过核心筒与框架柱向下传递至基础的完整路径，以及水平荷载作用下核心筒与外围框架的协同工作原理。
