悬臂式双向机动车交通信号灯结构设计

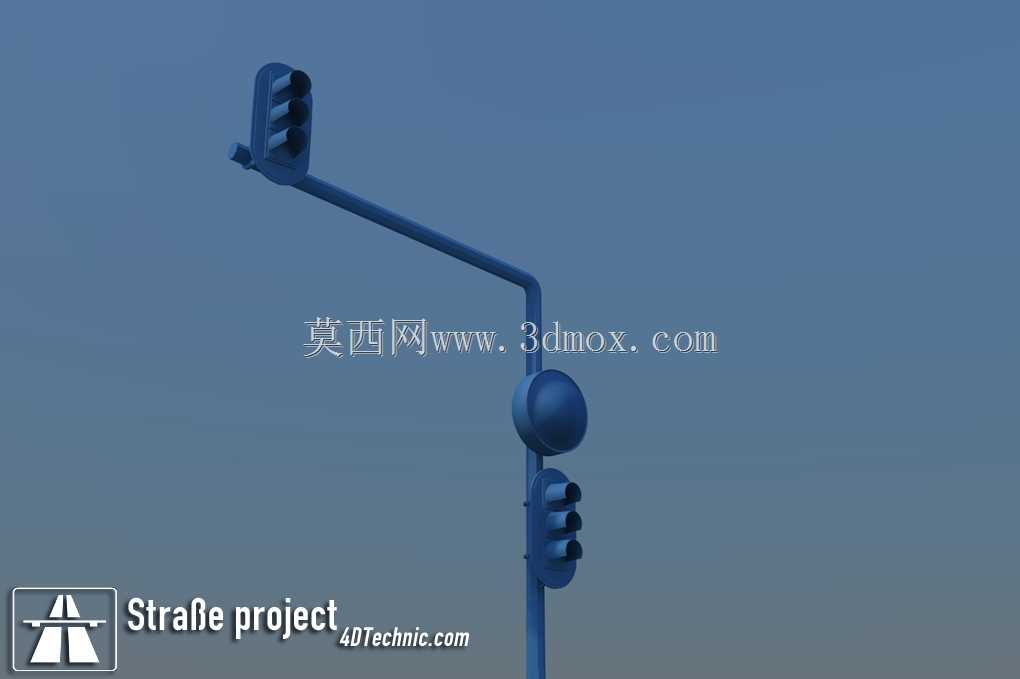

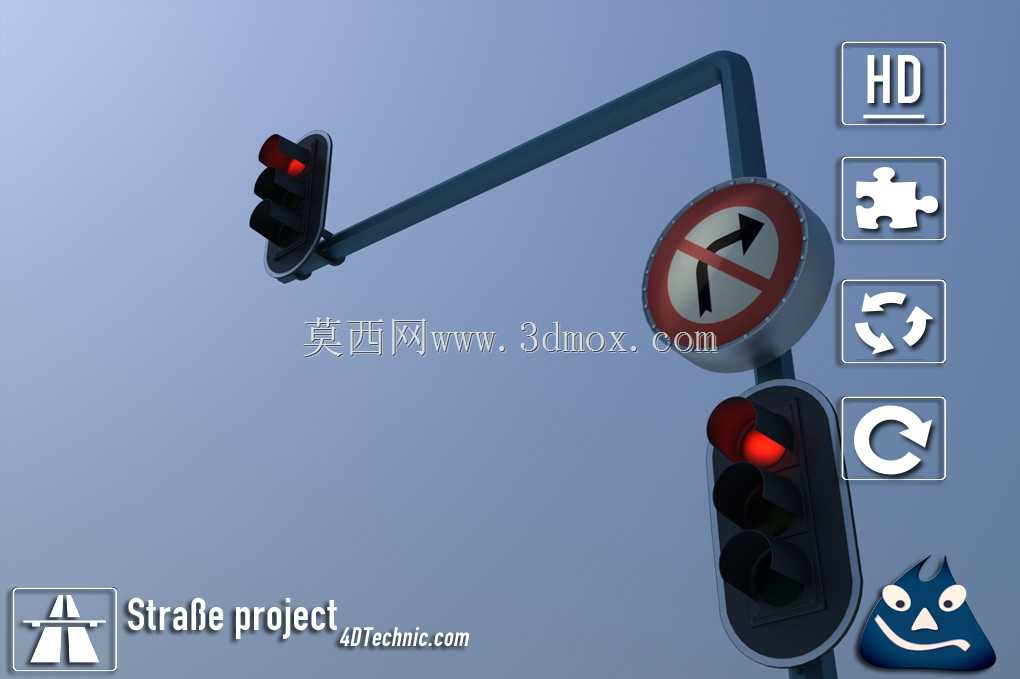

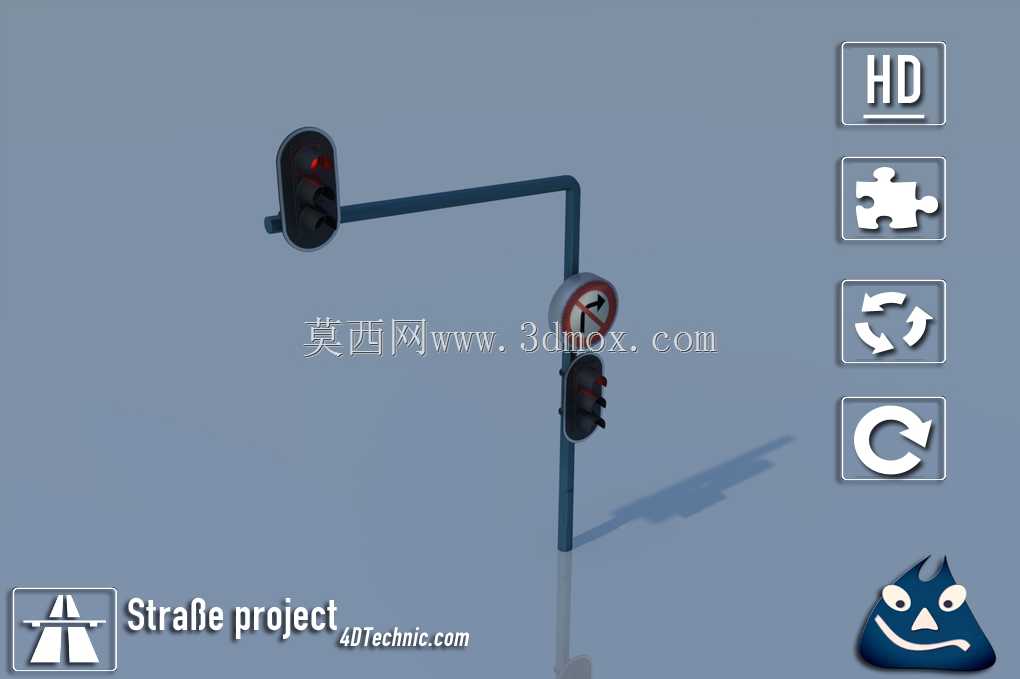

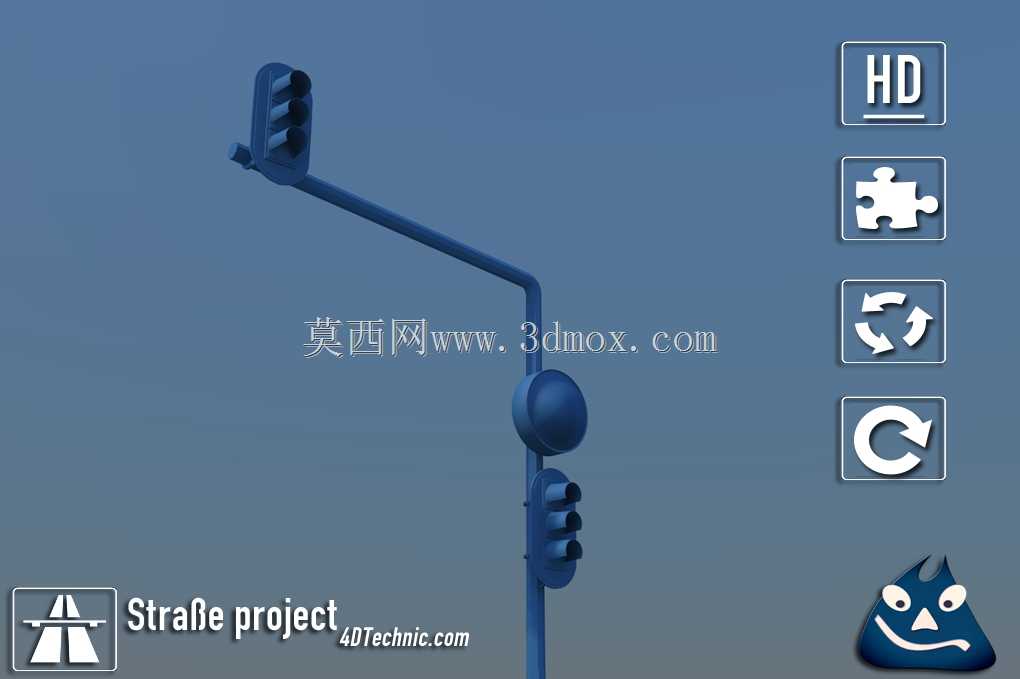

　　日常做市政交通配套设施建模时，这类悬臂式双向交通灯是路口管控类项目里接触频率很高的构件，不同于立柱式单点信号灯，这类长悬臂结构主要适配多车道城市主干路、跨线桥引道这类路幅较宽的场景，能避免被大型车辆、路侧行道树遮挡信号视角，让各车道等候的驾驶员都能清晰捕捉灯态变化。从实际使用场景来看，这类双向布设的灯组，通常设置在路口进口道停止线前的悬臂端，一组灯头朝向来车方向，对应车道的直行、左转车流信号管控，杆体中部反向布设的另一组灯头，服务对向进口道的车流，单根灯杆就能覆盖双向进口道的信号指示需求，减少路口杆件布设数量，降低路侧空间占用。设计这类结构时，首先要考虑安装边界的适配性，悬臂的伸出长度需要匹配路幅宽度，常规主干路布设时，

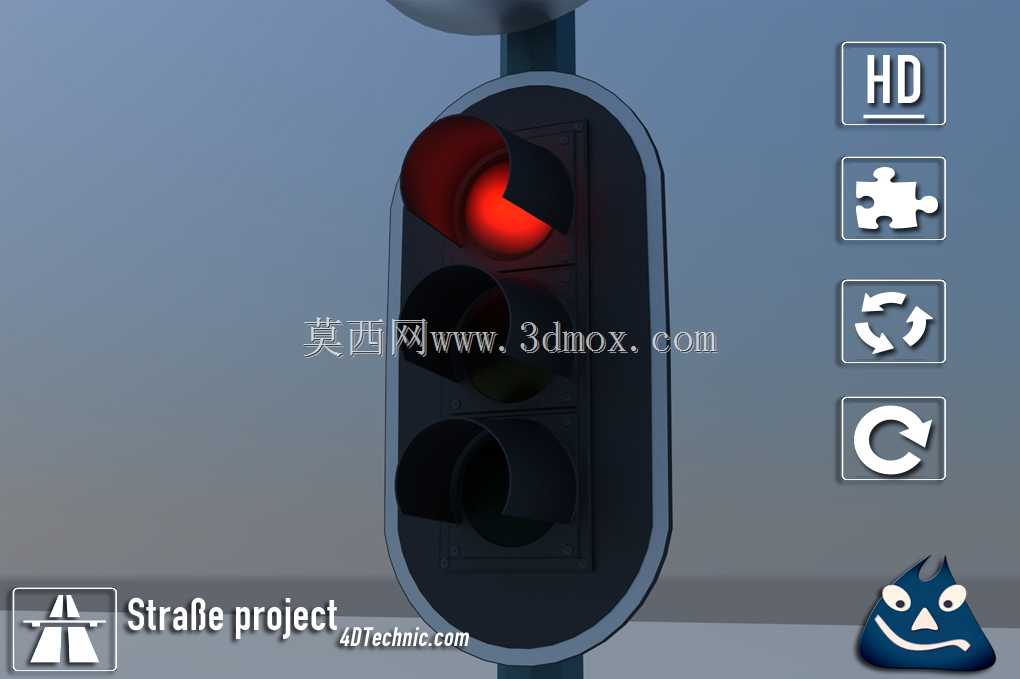

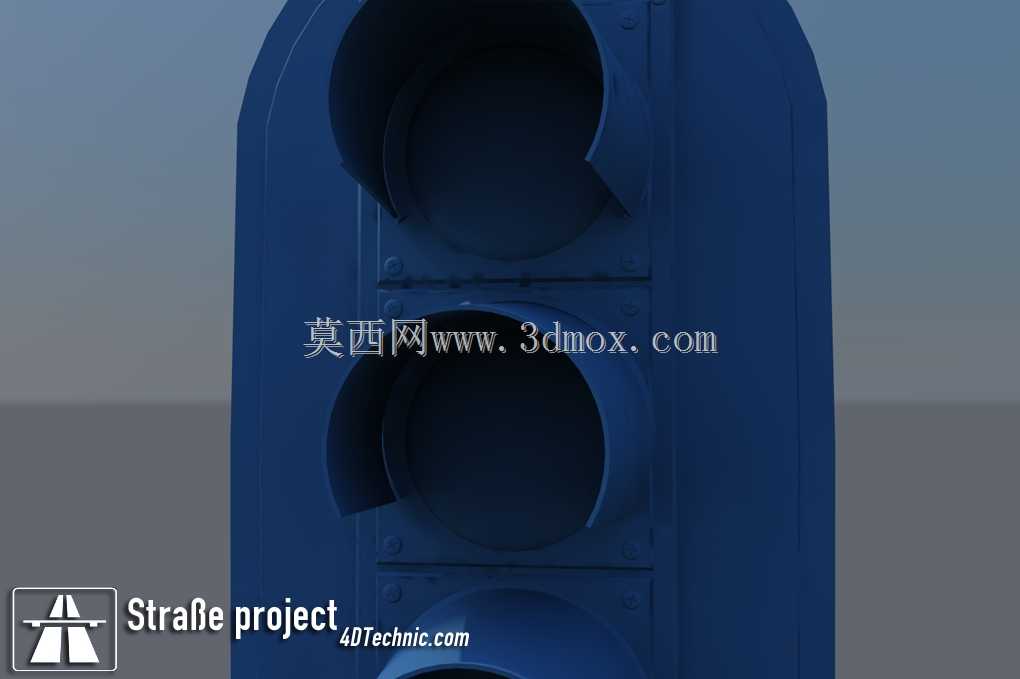

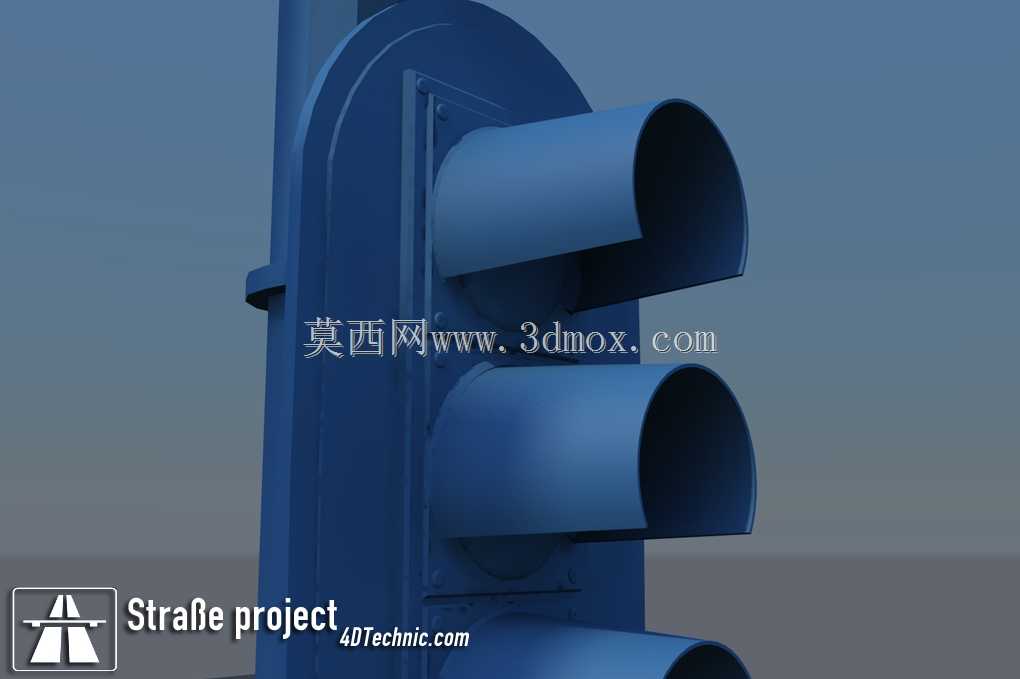

　　悬臂末端要超出最内侧机动车道0.5米以上，避免灯组投影落在车道外侧导致视角偏移；灯杆的竖直段要预留足够的检修操作空间，底部法兰的安装位置要距离路缘石0.3米以上，同时避开地下管线布设区域，法兰盘的螺栓孔位要和市政预制的混凝土基础预埋件完全匹配，保证安装时的同轴度，避免后期杆体倾斜。功能结构上，灯组的灯腔采用模块化分腔设计，红、黄、绿三个发光单元独立密封，每个单元的透镜角度经过校准，垂直方向的发光角度覆盖小型轿车到大型货运车辆的驾驶员视线高度范围，水平方向的发光角度覆盖对应进口道的所有车道，不会出现相邻车道信号串扰的问题。悬臂和竖直杆体的连接位置采用加劲肋补强，因为悬臂端挂载灯组后会产生持续的静弯矩，遇到大风天气还要承受横向风载，

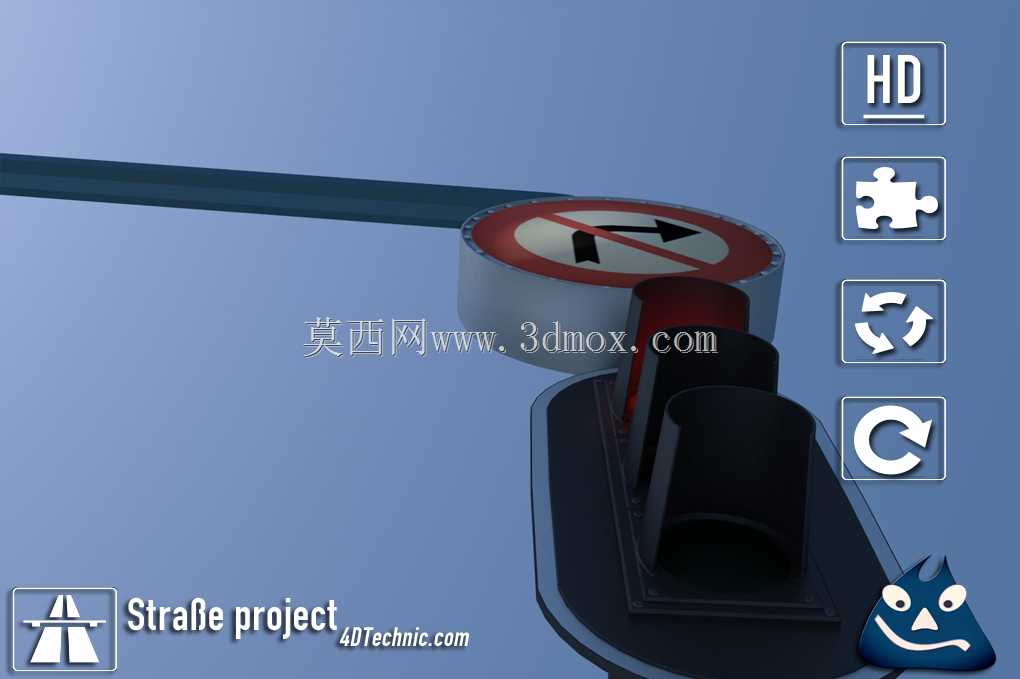

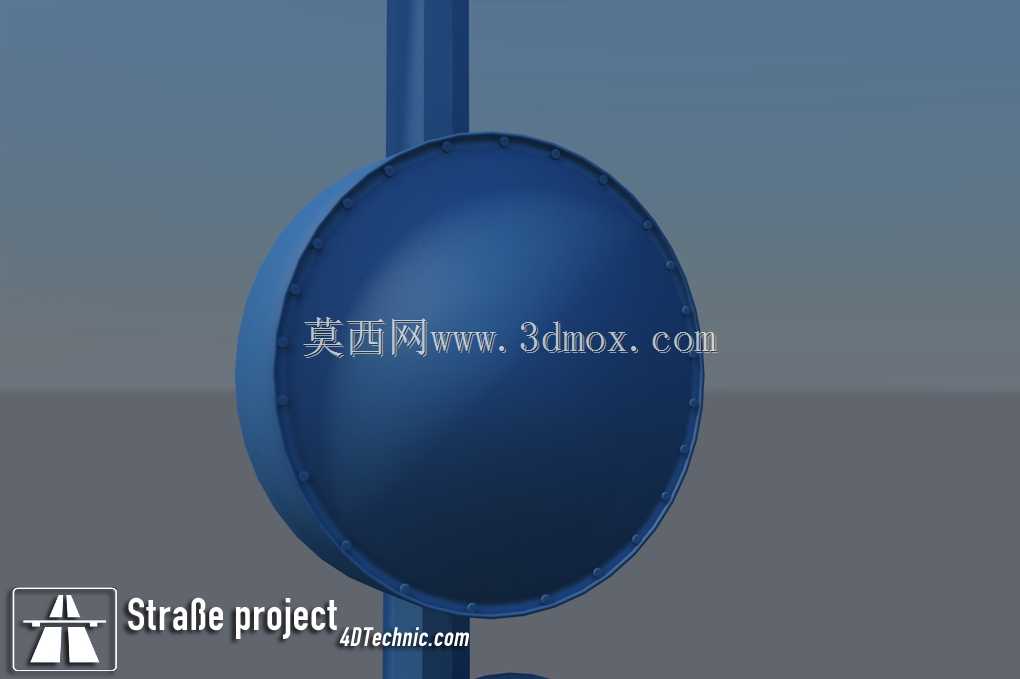

　　加劲肋的布设角度和厚度需要匹配杆体的壁厚，避免连接位置出现应力集中导致焊缝开裂。杆体中部附带的圆形构件是反向信号灯的遮光罩？不对，实际是配套的行人辅助信号？不，这个结构里的圆形构件是反向灯组的安装基座，用来固定对向灯组的接线腔体，所有线缆从杆体内部的穿线孔走，避免外露老化，穿线孔的位置设置在杆体距地面1.2米的检修口处，方便后期运维时更换线缆、检修灯组驱动模块。建模过程中要注意几个容易出错的细节：首先是灯头的俯角，常规布设时灯头要向下倾斜3到5度，避免光线直射高空造成光污染，同时保证光线落在停止线前30到50米的路面区域，让驾驶员在足够的制动距离外就能看清灯态；其次是悬臂的弯折角度，这个模型里的悬臂采用直角弯折结构，实际工程中弯折处会做圆弧过渡，减少应力集中，建模时如果直接做直角处理，后续做有限元受力分析时会出现应力极值异常，不符合实际结构的受力逻辑；还有灯组的外罩材质，采用聚碳酸酯磨砂材质，建模时要预留外罩和灯腔壳体的安装卡槽，保证密封胶条的安装空间，满足户外使用的IP65防护等级要求，避免雨天进水导致电路短路。从安装流程的适配性来看，这类灯杆通常采用分段式运输，竖直杆体和悬臂在现场通过法兰盘对接，对接面要做防锈处理，螺栓采用热镀锌高强度螺栓，拧紧力矩要符合市政交通设施的施工规范，避免长期受车辆通行振动影响出现螺栓松动。另外，灯杆的表面处理采用热镀锌后喷塑，喷塑的颜色通常为哑光灰或者哑光黑，避免反光对驾驶员造成视线干扰，

　　建模时材质参数要匹配哑光涂层的粗糙度，不要做过高的反光度设置，否则渲染效果和实际产品偏差过大。这类结构的设计还要考虑后期拓展性，杆体上预留的安装位可以后续加装倒计时牌、违法抓拍设备的补光灯，不需要额外在杆体上打孔，避免破坏杆体的防腐层和结构强度，所以在建模时要在杆体对应位置预留标准化的安装螺孔位，孔位间距符合交通设施的通用安装标准，适配不同厂商的外接设备安装需求。实际路口应用中，这类悬臂式交通灯的抗风等级通常要满足当地10年一遇的最大风速要求，所以杆体的壁厚、悬臂的截面尺寸都要经过受力验算，比如8米长的悬臂，对应的杆体壁厚不能小于4毫米，悬臂的截面从根部到末端逐渐收窄，既减轻悬臂末端的重量，降低根部的弯矩负载，也能减少风阻面积，提升整体结构的稳定性。建模时如果做等截面的悬臂结构，不仅不符合实际产品的减重设计逻辑，也会导致整体重量超出实际工程的合理范围，和真实产品的参数偏差过大。另外，灯头的散热结构也不能忽略，每个发光单元的背部都要预留散热鳍片的安装空间，因为LED灯组长时间工作会产生热量，户外高温环境下如果散热不畅，会大幅缩短灯珠的使用寿命，所以灯腔壳体通常采用压铸铝材质，一体成型的散热鳍片和壳体连为一体，建模时要把这部分结构做出来，不能只做一个空心的灯壳，忽略内部的散热结构细节。
