跨线桁架式高架桥梁结构三维渲染作品

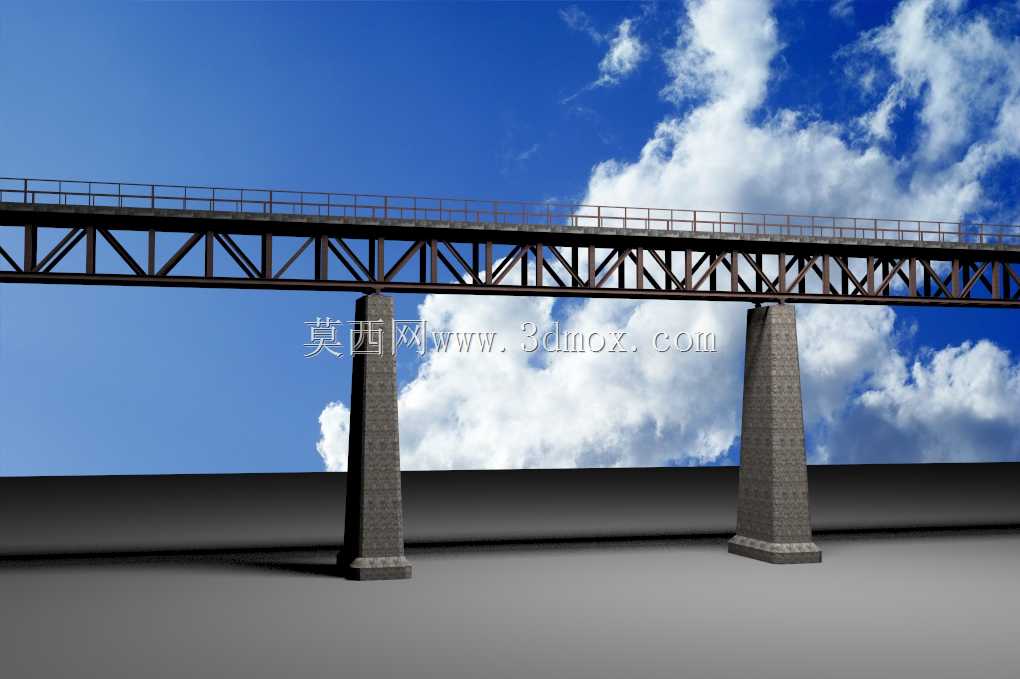

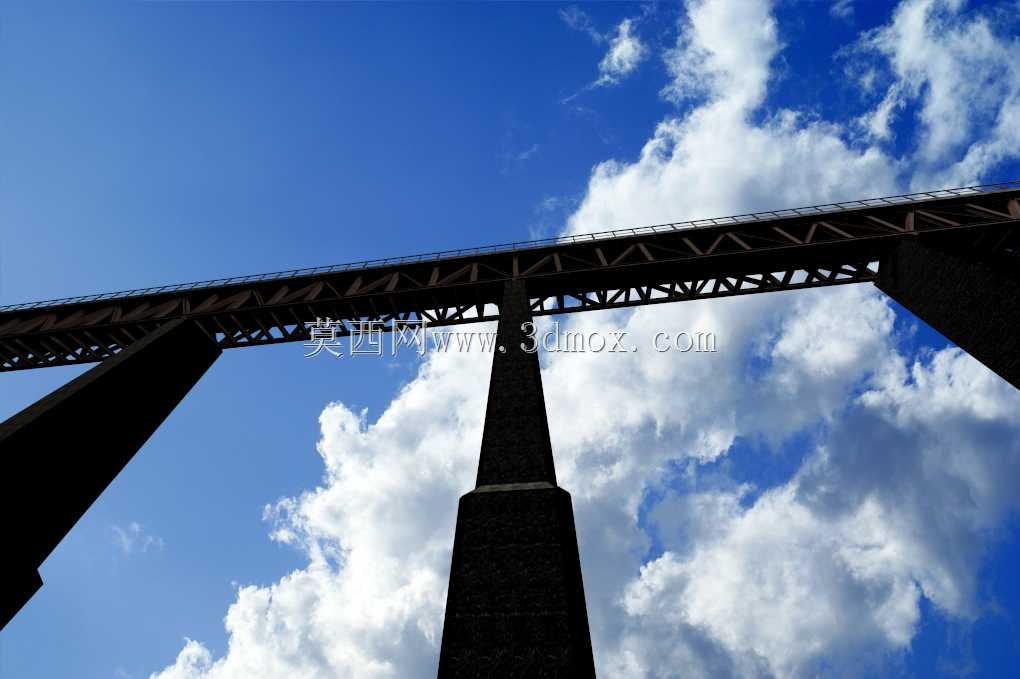

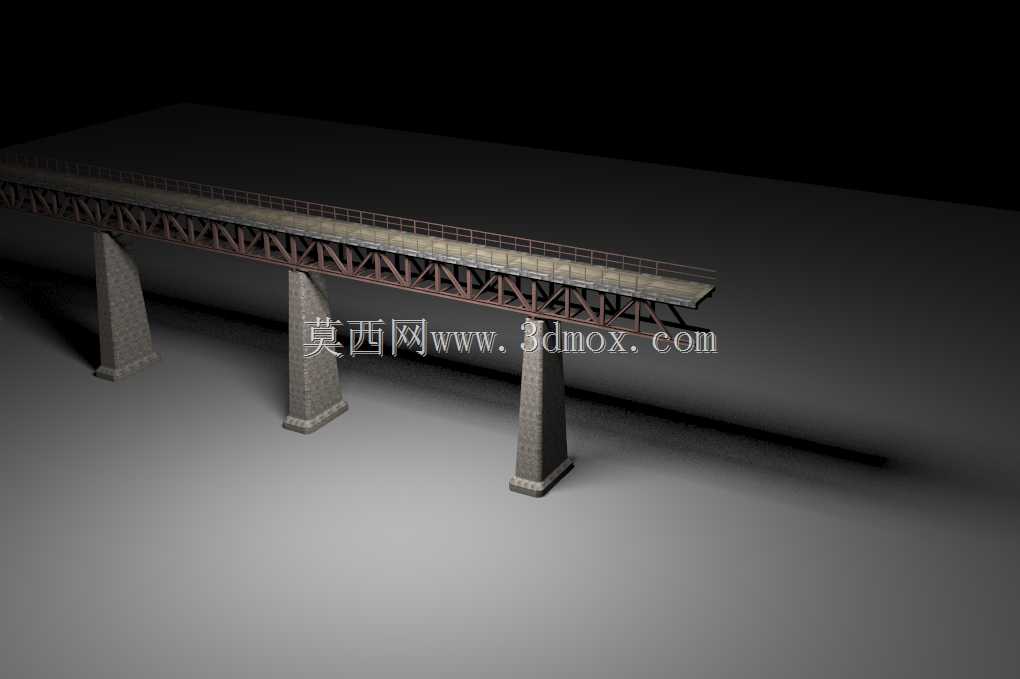

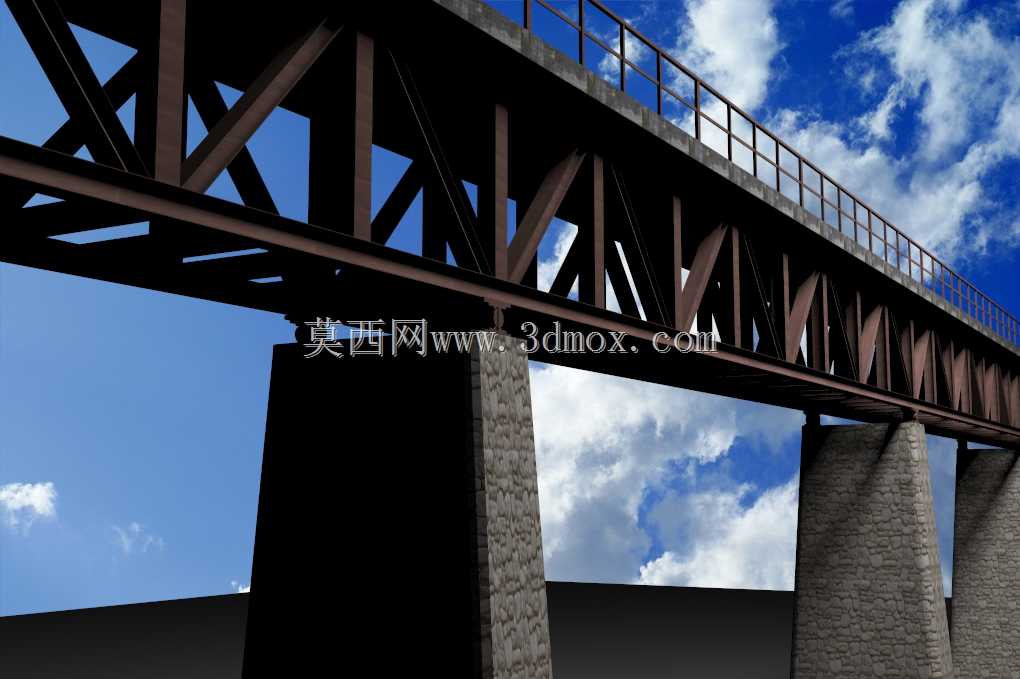

　　本次呈现的高架桥梁结构，主要应用于城市快速路、城际干线公路以及工矿厂区内部重载运输通道的跨域搭建场景，可实现跨既有道路、河谷、管线带的无障碍通行，避免地面交通与跨线车流的平面交叉冲突，在城市路网升级、产业园区运输动线规划场景中，这类桁架式高架结构的应用占比正逐年提升。从实际用途来看，该结构可承担中小型机动车、厂区转运车辆的通行荷载，桁架式主梁的镂空设计能大幅降低结构自重，同时减少横风对桥体的侧向作用力，适配多风、河谷等易产生强侧向气流的布设区域。从功能特性上拆解，上部主梁采用三角腹杆桁架构型，上下弦杆采用等截面型材拼接，腹杆按受力梯度排布，跨中区域腹杆间距加密以承担跨中最大弯矩，靠近墩柱位置腹杆角度调整以适配剪力传递路径，

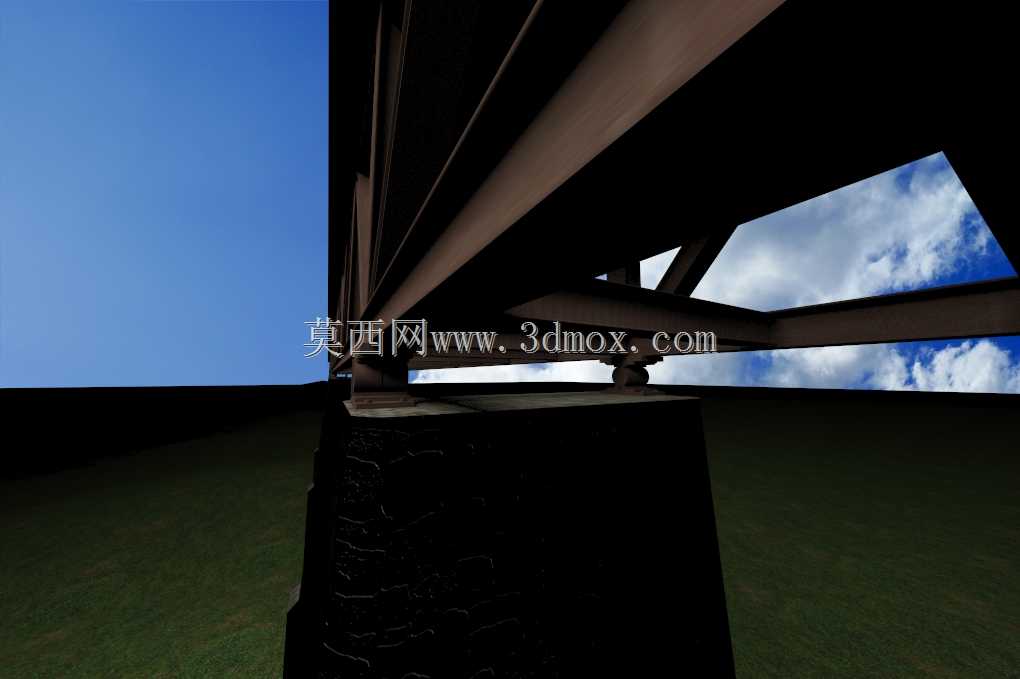

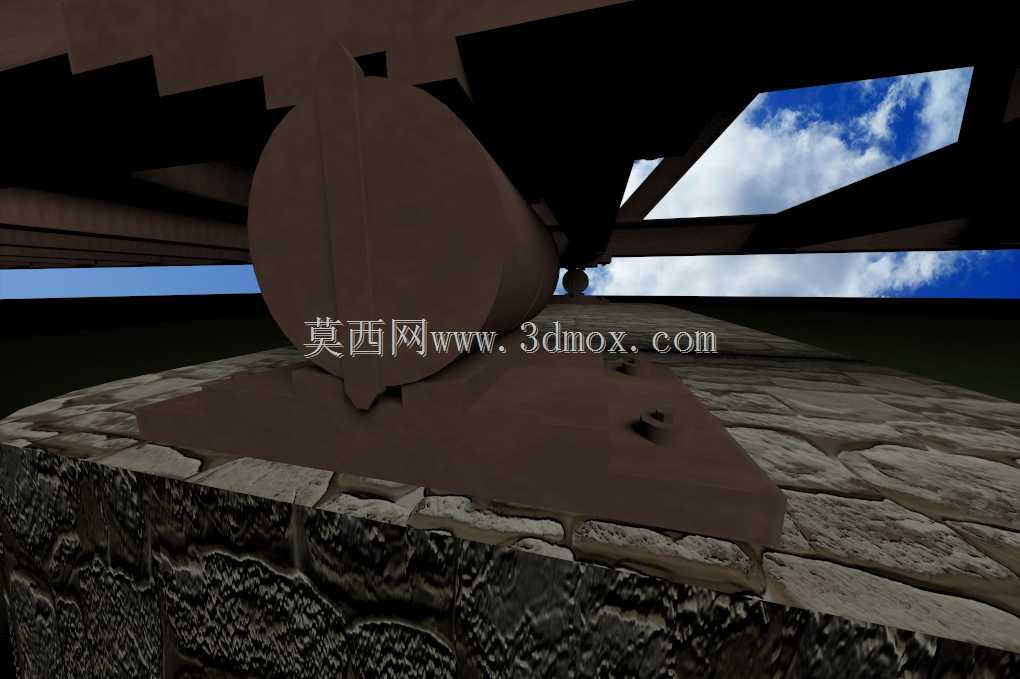

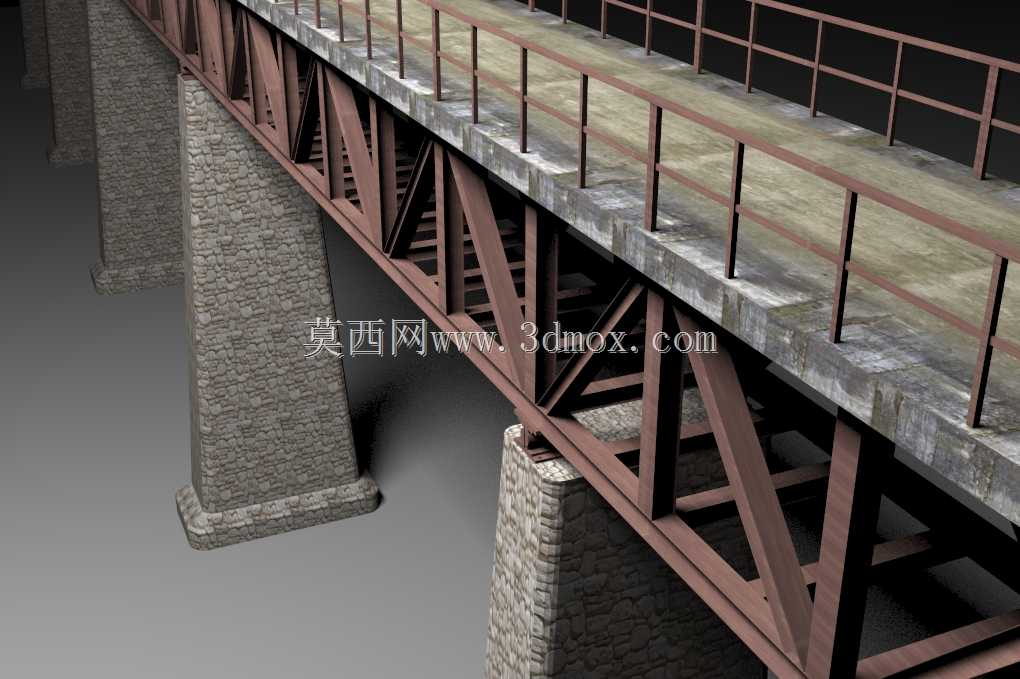

　　桥面铺装层下方设置横向分配梁，将桥面局部荷载均匀传递至桁架弦杆节点，避免弦杆出现局部受弯失稳。下部支撑采用变截面混凝土墩柱，墩柱底部设置扩大基础承台，承台与墩柱衔接位置做倒角过渡，减少应力集中导致的结构开裂风险，墩柱顶部设置支座垫石，通过板式橡胶支座实现上部桁架与墩柱的柔性连接，可释放温度形变、混凝土收缩徐变带来的结构内应力，避免刚性连接下的节点破坏。设计思路上，整体结构优先遵循受力路径最短原则，所有杆件的排布均贴合荷载传递方向，减少无意义的结构冗余，桥面两侧设置连续式防护护栏，护栏立柱与桥面横向分配梁刚性连接，护栏横杆采用分段拼接设计，单段护栏长度适配常规型材运输尺寸，降低现场安装的拼接工作量。从外形尺寸与安装边界来看，

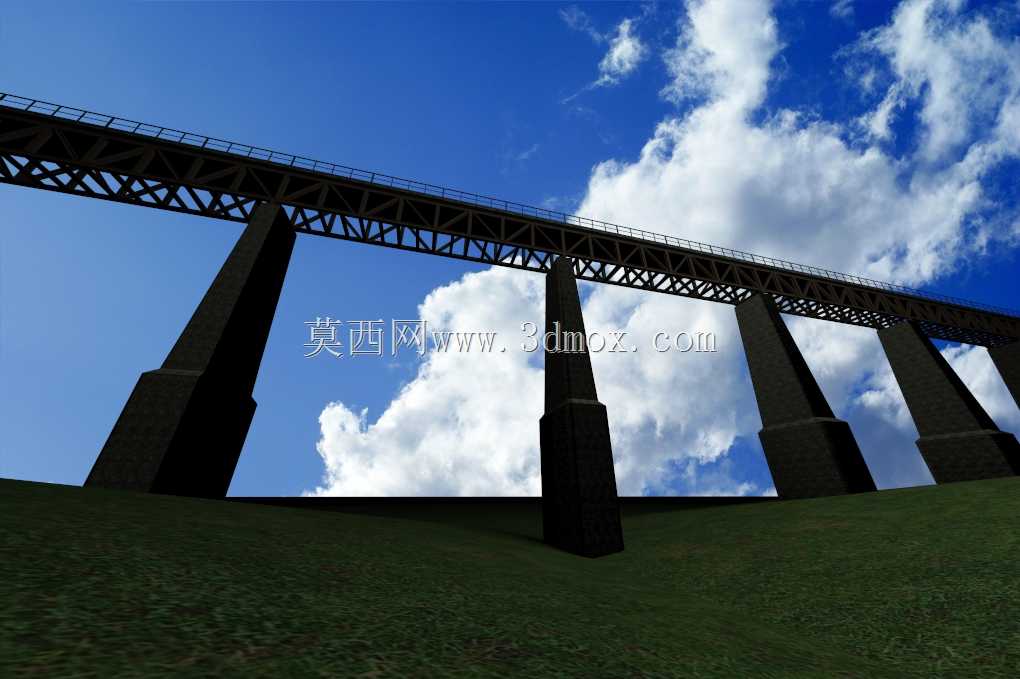

　　单跨桁架的跨度适配常见的20-30米跨域需求，桥面净宽满足双向两车道的通行要求，墩柱高度可根据下方被交路的净空要求灵活调整，常规城市跨线场景下墩柱高度控制在8-12米区间，保证下方通行车辆的净空要求同时，控制墩柱的长细比在合理范围，避免墩柱失稳。安装边界方面，墩柱承台的开挖范围需超出承台边缘1.5米以上，预留支模与基坑支护的操作空间，上部桁架可采用分段预制吊装的施工方式，单段桁架重量控制在常规汽车吊的额定起吊范围内，减少大型吊装设备的进场成本，桁架拼接节点采用高强螺栓连接，现场无需大量焊接作业，适配城市核心区夜间短窗口期施工的要求。结构细节上，桁架杆件的连接节点均设置节点板，所有杆件的形心线交汇于节点中心，

　　避免节点偏心带来的附加弯矩，墩柱表面设置竖向纹理，既提升混凝土表面的观感，也能减少雨水在墩柱表面的流挂痕迹，降低后期运维的清洁成本。桥面边缘设置排水坡，将桥面雨水汇集至两侧排水槽，通过墩柱旁的落水管引至地面排水系统，避免桥面雨水直接冲刷墩柱基础周边土体，导致基础沉降。这类桁架式高架结构相比常规箱梁高架，自重可降低40%左右，基础处理的成本相应降低，在地质条件偏软的区域布设时，可大幅减少基础桩的长度与数量，缩短整体施工周期，同时镂空的桁架结构在视觉上更显轻盈，减少高架结构对城市空间的压迫感，适配城市核心区、景观带周边的路网建设需求。在结构验算维度，建模过程中已对恒载、活载、风载、温度荷载的组合工况做了对应结构受力匹配，杆件截面选型满足常规城-B级荷载的受力要求，可直接作为同类项目方案阶段的结构构型参考，也可用于交通场景可视化、施工工法演示的三维素材使用。
