德国高速公路龙门架式交通指示标识

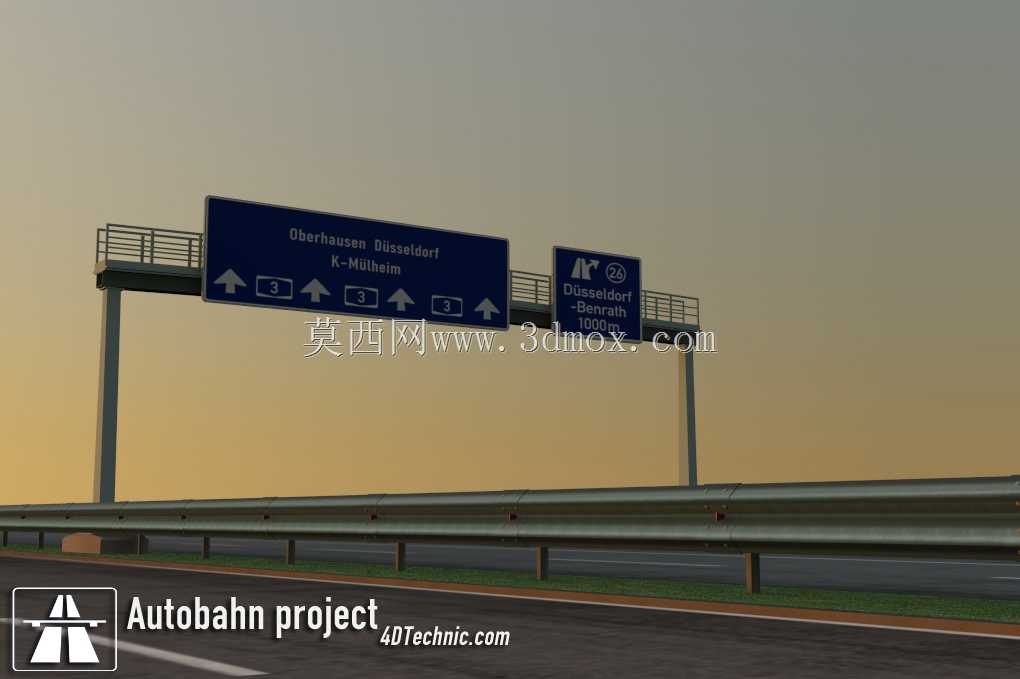

　　本次呈现的三维模型还原了德国高速公路典型的龙门架式交通指示场景，这类设施是高速路网交通导视系统的核心组成部分，主要布设于高速主线分岔口、互通立交汇入段、长距离直线路段的前置预告点位，承担车流方向引导、车道分配提示、目的地距离预告的核心功能，是保障高速通行效率、降低变道事故率的关键道路附属设施。

　　从实际应用场景来看，这类龙门架标识普遍设置在距离分岔点1km、500m、200m的前置位置，部分车流密集的路段还会在渐变段起点增设同规格架体，避免大型货车遮挡小客车驾驶视线。模型还原的双立柱龙门架结构，是德国高速路网应用占比最高的架体形式，相比单悬臂式标识，其横跨所有车道的结构特性，能够让每条车道的驾驶员都获得无遮挡的视认角度，尤其适配德国高速不限速路段的高速视认需求——当车辆以160km/h以上时速行驶时，驾驶员的有效视认距离会大幅缩短，横跨式架体的标识安装高度、版面角度都经过严格的人机工程校核，确保不同车型、不同车道的驾驶员都能在300m外清晰识别版面信息。

　　从功能特性来看，模型还原的标识版面包含两类核心信息：左侧多车道指示牌对应主线直行方向，标注了前方可达城市、车道行驶方向的箭头标识，箭头与车道一一对应，明确告知驾驶员每条车道的通行方向，避免临近分岔口的紧急变道行为；右侧独立标识对应出口匝道方向，明确标注出口通往的城市名称与向右变道的引导箭头，符合德国高速标识的信息层级逻辑——主线信息优先、出口信息后置，版面信息采用德国DIN标准交通字体，字高、字宽、笔画粗细都经过高速视认测试，确保高速行驶状态下的信息识别效率。

　　从设计思路层面拆解，该模型的结构还原完全贴合实际工程的安装逻辑：两根竖直立柱采用矩形截面钢结构，底部通过混凝土基础预埋固定在高速两侧的路肩外侧，立柱与横跨梁之间采用法兰螺栓连接，方便后期维护时的版面更换与结构检修；横跨梁采用桁架式钢结构，在保证结构刚度的前提下降低自重，减少大跨度架体的风阻系数，适配德国部分区域冬季强风、积雪的气候条件，避免架体出现风振变形或者积雪过载。标识版面采用铝合金板材拼接，背面通过抱箍结构固定在横跨梁上，版面的安装角度并非垂直于地面，而是带有15度左右的前倾角度，抵消高速行驶时驾驶员的视线仰角，减少夜间车灯照射下的反光眩光问题。

　　从外形尺寸与安装边界来看，这类龙门架的净空高度严格遵循德国高速的建设标准，架体底部距离路面的净空高度不低于5.5m，满足超高货运车辆的通行需求，避免车辆剐蹭架体；横跨梁的总长度根据布设路段的车道总宽度确定，以双向六车道路段为例，单幅路面宽度约15m，加上两侧路肩的预留宽度，横跨梁总长度通常在18-20m之间，立柱距离路面边缘的水平距离不小于1.5m，避免车辆失控时直接撞击立柱结构。标识版面的尺寸也有明确的工程规范，主线预告类标识的单块版面高度为2.5m，宽度根据版面信息容量调整，字高根据设计时速确定，时速120km/h以上的路段字高不小于40cm，确保足够的视认距离。

　　在建模逻辑上，该模型对结构细节的还原覆盖了实际工程的关键节点：立柱底部的法兰盘、连接螺栓、混凝土基础的倒角都做了等比例还原，标识版面的文字排版、箭头比例、色彩搭配完全符合德国交通标识的规范要求，甚至连架体表面的热镀锌防腐层质感、标识版面的反光膜材质效果都做了对应呈现，可直接用于交通场景仿真、驾驶模拟系统搭建、道路设计方案可视化等场景，能够帮助设计人员直观校验标识布设位置的视认效果，也能为交通工程专业的教学演示提供具象的三维参考。需要注意的是，这类龙门架标识的布设需要结合路段的平纵曲线参数调整安装位置，若路段处于弯道区域，还需要根据弯道半径调整标识的横向偏移量与版面角度，确保标识始终处于驾驶员的有效视野范围内，模型的参数化结构也支持后续根据不同路段的宽度、车道数调整架体跨度与版面尺寸，适配不同的高速场景需求。
