索道复合材质吊椅抱索器桅杆结构

　　该结构对应架空客运索道的吊椅承载与桅杆支撑单元，核心应用于山地景区、滑雪场、户外短途观光线路的人员输送场景，作为索道系统中直接承载乘客、衔接承载索与牵引索的关键执行部件，其结构可靠性直接决定索道运行的安全冗余与乘坐体验。从实际用途来看，这套结构同时承担三个核心功能：一是通过多组轮组抱紧承载钢丝绳，实现吊椅沿索道线路的稳定导向，抵消运行过程中的横向摆动与纵向窜动；二是通过桅杆式三角桁架支撑结构，将吊椅的载人载荷、风载荷、运行冲击载荷均匀传递到抱索机构，避免应力集中导致的结构疲劳；三是集成安全护栏与吊椅挂载接口，为乘客提供站立或乘坐的防护边界，同时兼容后续吊厢、救援担架等不同载具的快速挂载。

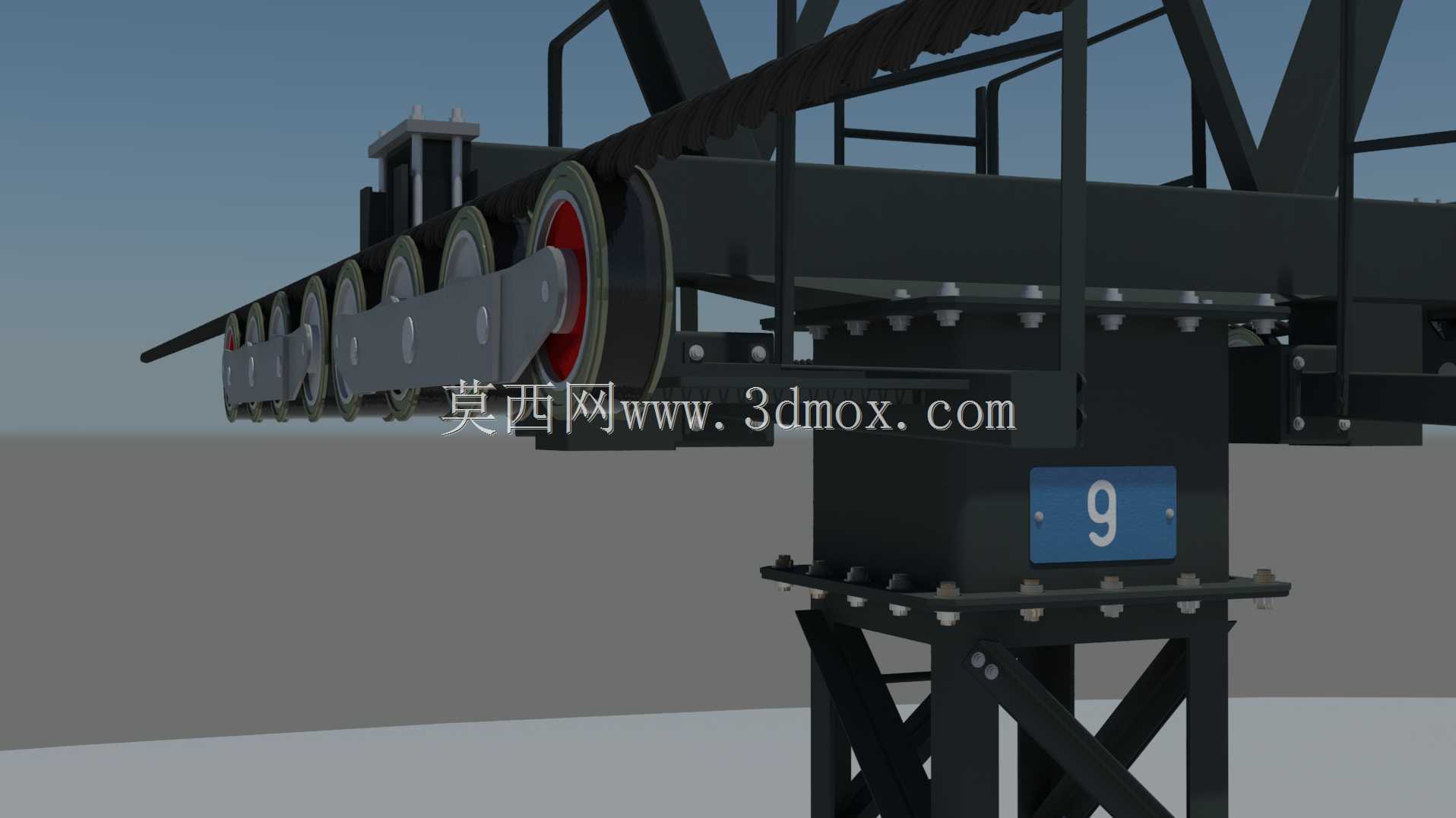

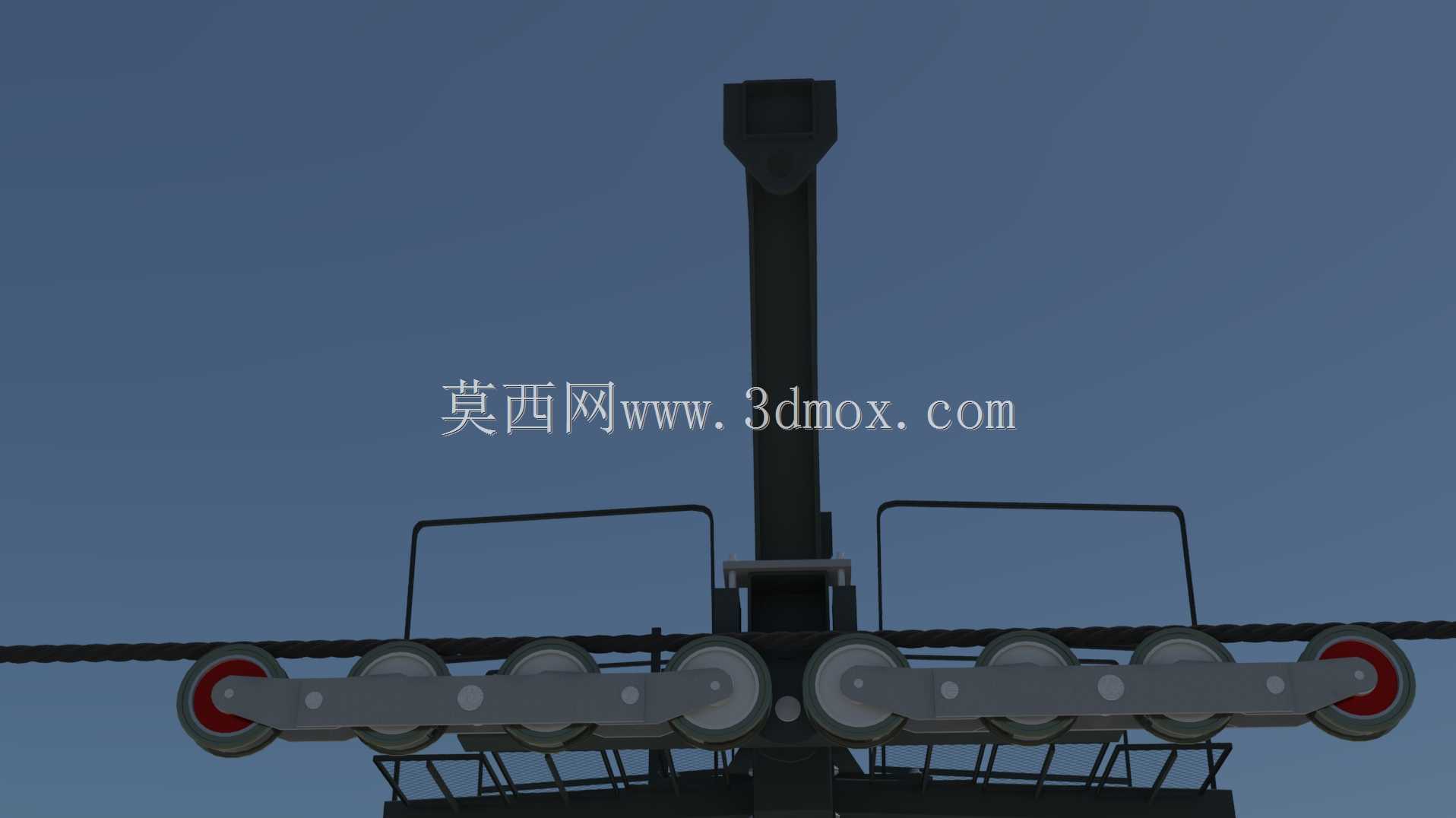

　　从功能特性上看，抱索轮组采用多轮错落排布设计，每侧轮组通过独立的预紧压轮贴合钢丝绳上下面与侧面，轮缘内嵌耐磨橡胶衬层，既可以降低钢丝绳与金属轮体的硬接触磨损，也能在索道过压轮支架、进出站时缓冲径向冲击，避免刚性碰撞带来的结构异响与疲劳损伤。桅杆部分采用变截面三角桁架结构，主受力杆采用矩形截面型钢，斜向支撑杆采用圆管型材，通过节点焊接形成稳定的空间桁架体系，相比实心立柱结构减重40%以上，同时抗扭刚度提升60%，能够承受山区常见的6级侧风载荷，不会出现明显的横向晃振。抱索机构与桅杆的连接位置设置了可转动的铰接轴，允许吊椅在通过索道变坡段时随钢丝绳倾角自适应调整角度，始终保持吊椅平台处于水平状态，避免乘客出现倾斜失重感。

　　设计思路上，这套结构优先遵循客运索道的安全规范要求，所有受力构件的安全系数均取5倍以上额定载荷，抱索轮的轮压经过精确计算，单轮轮压控制在钢丝绳许用比压范围内，避免长期运行导致钢丝绳出现局部断丝、磨损超标问题。结构建模过程中，对桁架节点位置做了圆弧过渡处理，消除焊接应力集中点，所有外露的金属边缘均做了倒钝处理，避免安装维护过程中出现划伤风险。轮组的安装位置预留了3-5mm的调整间隙，可通过垫片调整轮组与钢丝绳的贴合间隙，适配不同直径的承载钢丝绳，降低现场安装调试的难度。护栏部分采用镂空式圆管焊接结构，在满足1.1m安全防护高度要求的前提下，尽可能降低风阻，减少强风环境下结构承受的风载荷。

　　从外形尺寸与安装边界来看，整套结构沿钢丝绳方向的长度为1200mm，桅杆顶部距离承载钢丝绳的垂直高度为850mm，吊椅挂载平台距离钢丝绳的垂直高度为600mm，横向最大宽度为900mm，安装时需要保证抱索轮组与钢丝绳的同轴度误差不超过2mm，轮组预紧力调整至单轮120N，确保抱索力足够同时不会过度挤压钢丝绳导致变形。结构安装时需要预留两侧各200mm的安全间隙，避免运行过程中与索道支架、托压轮发生干涉，桅杆顶部预留的吊装孔可用于安装检修时的起吊挂钩，方便现场维护时快速拆卸更换部件。整套结构的重心经过配平设计，空载状态下重心位于钢丝绳正下方50mm位置，满载时重心偏移量不超过30mm，不会出现偏载导致的抱索轮单侧磨损加剧问题。

　　在实际线路运行中，这套结构可适配1m/s-3m/s的运行速度，单套结构额定承载2人，总承载重量不超过160kg，能够适应-20℃到40℃的户外环境温度，轮组的润滑点采用集中注油设计，维护时可直接在站房内对所有轮组轴承加注润滑脂，无需高空作业。结构表面采用热镀锌加喷塑的防腐处理，能够适应山区高湿度、高紫外线的户外环境，防腐寿命不低于15年，减少后期维护的涂装成本。
