高速公路出口指路标识及配套监控设施

　　这套公路交通标识系统的三维建模，核心服务于高速公路互通出口段的交通导视场景搭建，可直接用于道路BIM设计、交通仿真场景渲染、驾驶模拟系统的环境构建环节。整套设施沿高速主线右侧路侧布设，安装点位对应出口预告段的逐级提示位置，从距离出口2km、1km、500m到出口渐变段起点，分别匹配不同版面尺寸的标识牌，避免驾驶员错过出口引发违规变道、急刹等安全隐患。标识牌主体采用铝合金板面拼接结构，背面通过抱箍连接件与镀锌钢管立柱固定，立柱底部设置混凝土浇筑的预埋基础，基础埋深根据当地最大冻土深度、常年最大风速调整，沿海台风区域还需额外增加斜向支撑结构，抵抗强风荷载下的结构形变。标识版面的反光膜采用工程级或高强级材质，

　　建模时还原了不同颜色反光膜的视觉特性，蓝色底膜搭配白色文字、黄色出口编号色块、红色禁令标识环，在不同光照角度下的反光效果都做了对应材质参数设置，满足渲染场景下的真实感需求。牌面搭载的监控设备为道路专用枪型摄像机，通过L型悬臂支架固定在标识牌立柱上，镜头朝向主线来车方向，覆盖出口前300米范围的车道区域，可采集车流状态、违规变道、占用应急车道等画面，摄像机的供电线缆、信号传输线缆沿立柱内部的穿线孔布设，外部做防水密封处理，避免雨天积水渗入设备内部引发短路。设计过程中重点校核了标识牌的安装净空高度，高速路段标识牌下缘距离路面的最小净空不低于5.5米，满足超高货运车辆的通行需求，避免剐蹭风险；

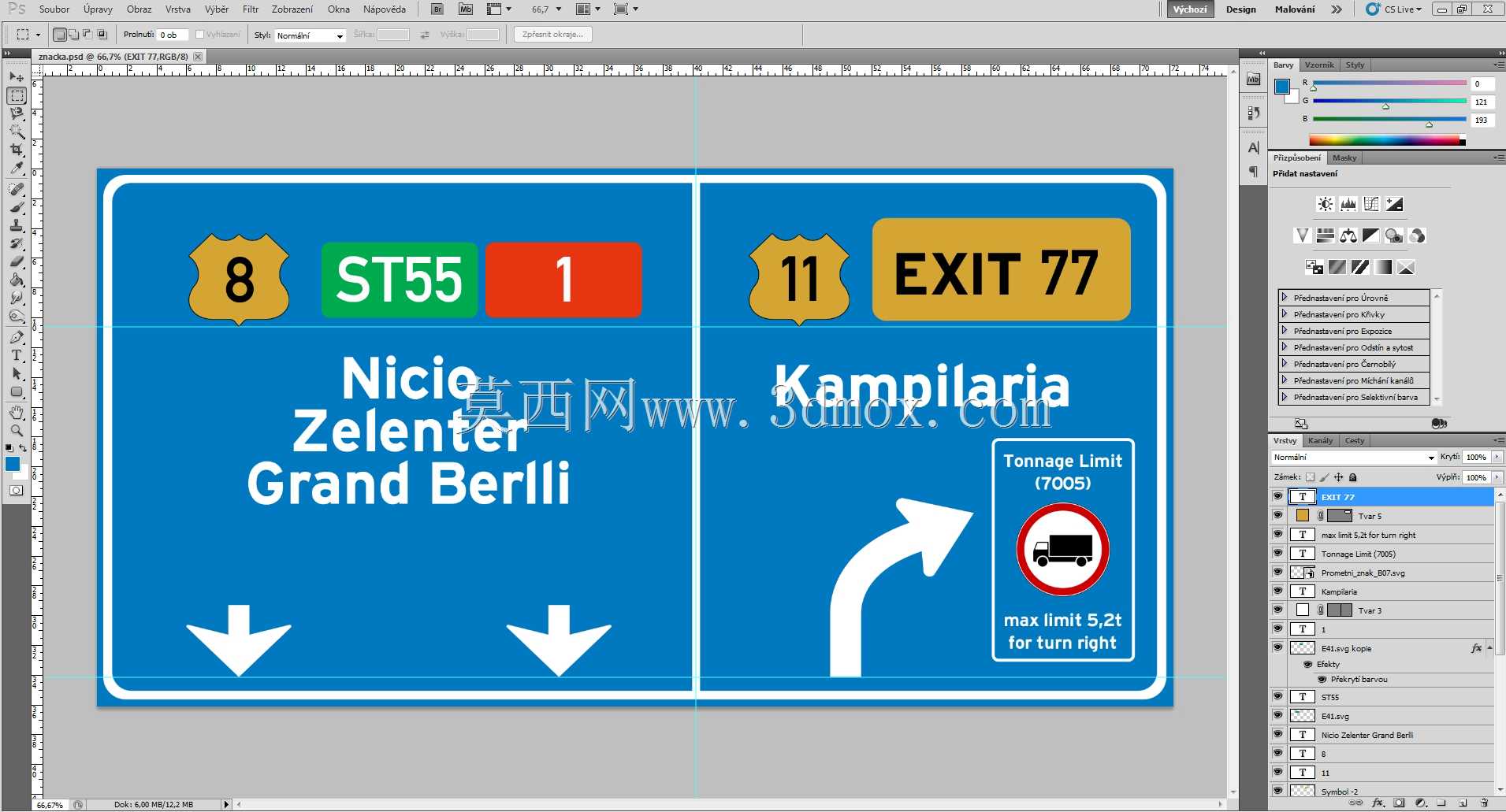

　　标识牌的外边缘距离路侧波形护栏的水平距离不小于25厘米，给护栏受撞击后的形变预留足够缓冲空间，不会直接撞击标识立柱引发二次事故。牌面的信息排布遵循交通标识设计规范，出口编号采用放大的黄色色块标注在牌面左上角，搭配向右的白色导向箭头明确出口行驶方向，禁令标识设置在牌面右侧区域，清晰标注货车禁行、限重、转弯限速等管控信息，文字字号按照120km/h设计时速下的视认距离计算，保证驾驶员在150米外就能清晰识别全部信息，预留足够的变道操作时间。整套模型的结构细节还原了实际工程中的连接节点，包括抱箍的螺栓孔位、支架的焊接加强筋、摄像机的调节云台结构，可直接导出用于施工交底的可视化演示，也能导入交通仿真软件中做标识视认性模拟测试，

　　验证不同安装角度、不同牌面尺寸下的驾驶员视认效果，优化现场布设方案。建模时还考虑了后期维护的操作空间，标识牌的横向连接结构预留了拆卸间隙，更换反光膜或维修监控设备时不需要整体拆除牌面，仅需松开对应位置的连接螺栓即可操作，降低后期运维的作业难度与安全风险。
