高速公路路牌及配套路灯设施场景

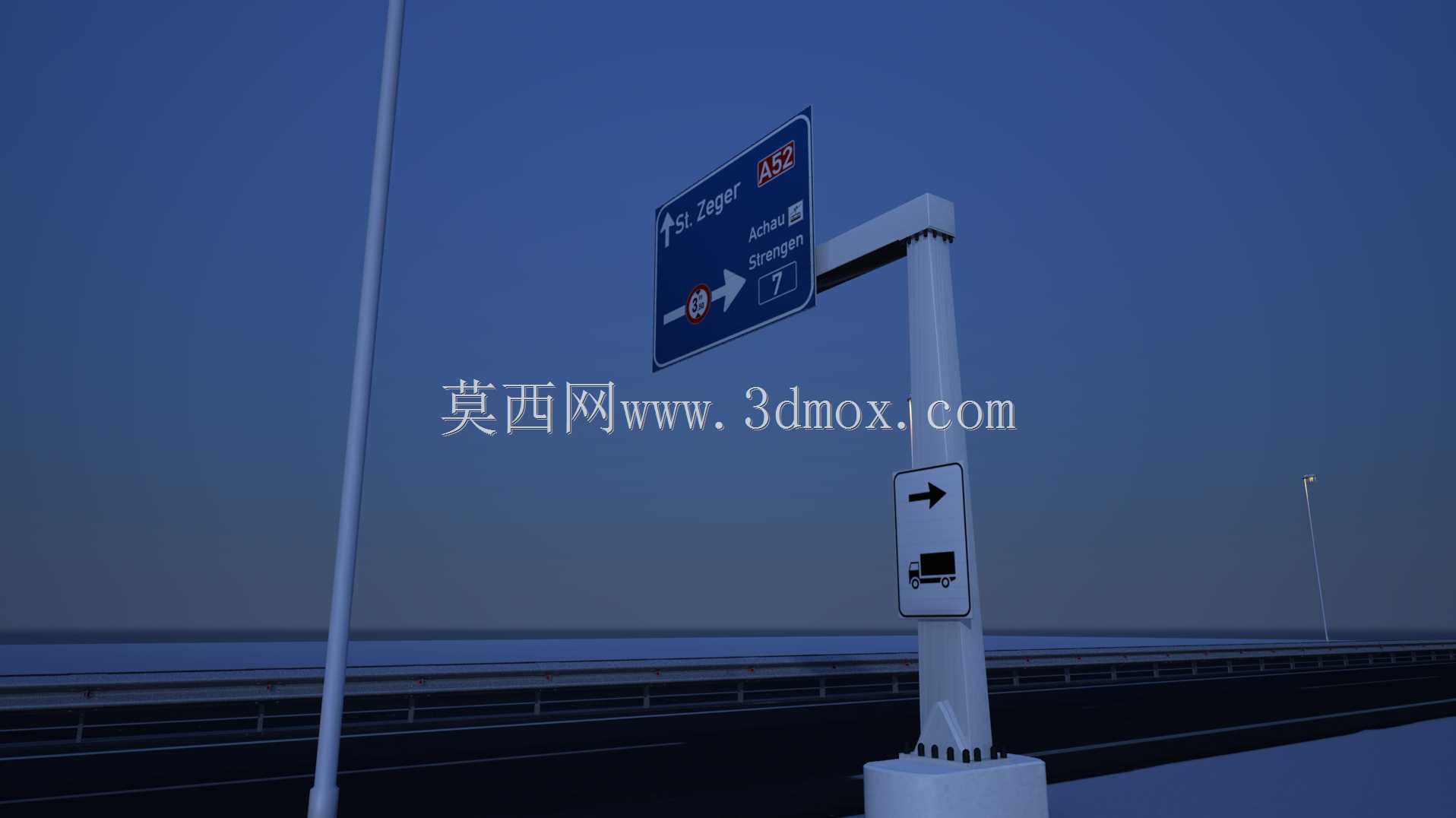

　　这套三维场景还原了城郊高速衔接段的路侧交通设施组合，覆盖了驾驶员从主线驶入支线过程中需要接收的全部路侧信息载体，适配交通仿真、驾驶模拟系统、道路可视化项目的场景搭建需求。从实际道路布设逻辑来看，这类设施通常设置在高速互通出口前三百至五百米的路侧位置，悬臂式安装的路牌需要避开路侧护栏的安全净空，牌面下缘距离路面的净空高度严格满足5.5米的高速路侧设施布设要求，避免超高货运车辆剐蹭牌体。路牌本体采用铝合金板材拼接结构，背面设置纵横交错的加强筋，避免大尺寸牌面在强风环境下产生震颤变形，牌面的反光膜层级按照高速路要求采用四类反光膜，保证夜间车灯照射下的可视距离不低于两百米，牌面上的文字、箭头、限速标识、

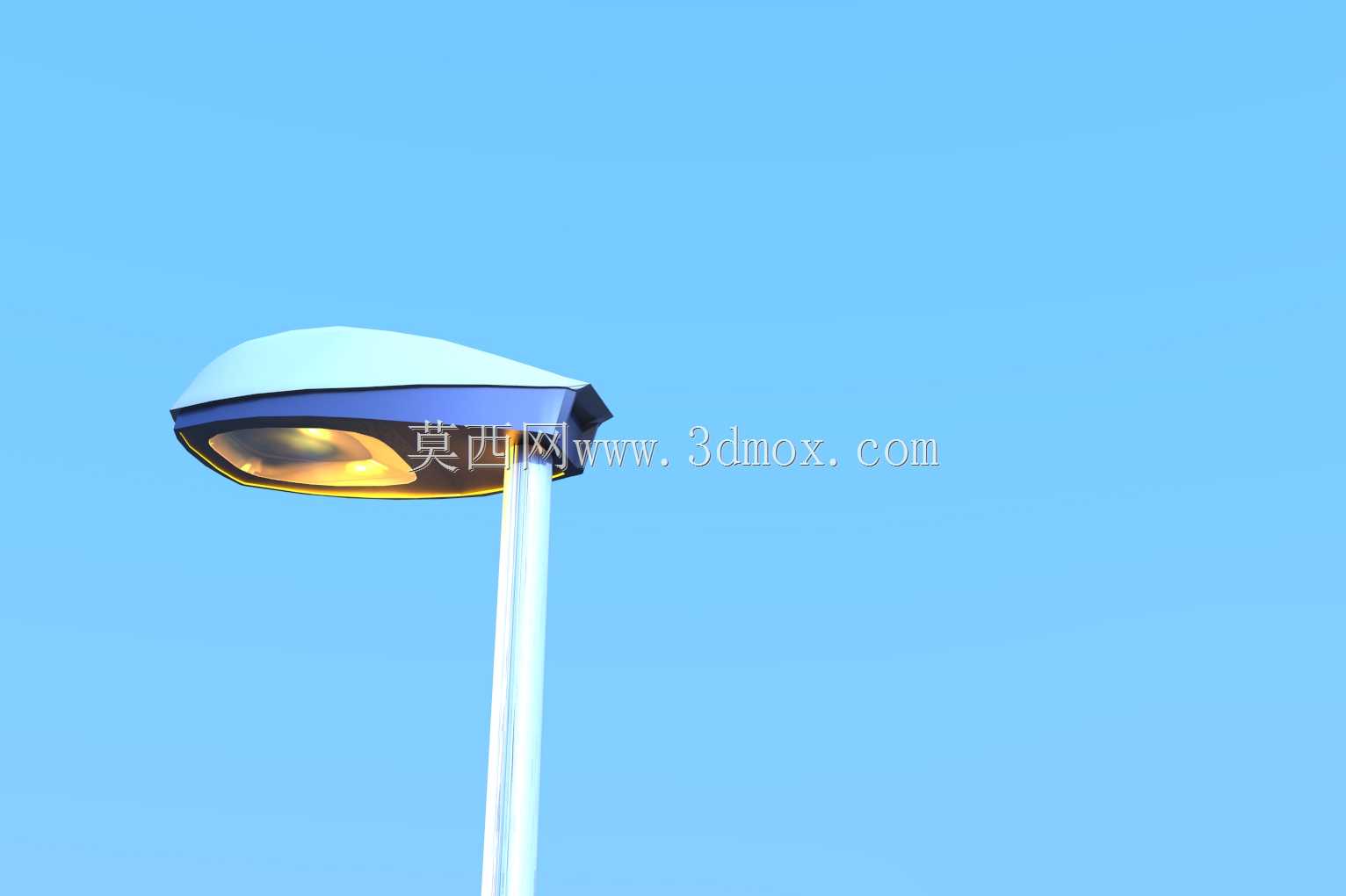

　　出口编号按照国标GB5768的尺寸规范排布，主地名文字字高采用40厘米规格，辅助指示文字字高25厘米，箭头的长宽比例严格对应行车方向的视认需求，避免驾驶员在高速行驶状态下误判出口走向。配套设置的路灯采用挑臂式安装结构，灯杆高度12米，挑臂伸出长度1.8米，灯具的配光曲线针对高速路面的照度要求做了优化，光线投射方向偏向行车道一侧，均匀覆盖相邻两个路灯之间的路面暗区，避免路侧出现明显的照度差影响驾驶员视觉判断，灯杆底部设置的检修门距离地面高度30厘米，内部预留了线缆接线端子与熔断器安装位，法兰盘采用24毫米直径的膨胀螺栓与混凝土基础固定，基础埋深1.8米，适配路侧的土壤承重要求，避免大风天气下灯杆倾覆。

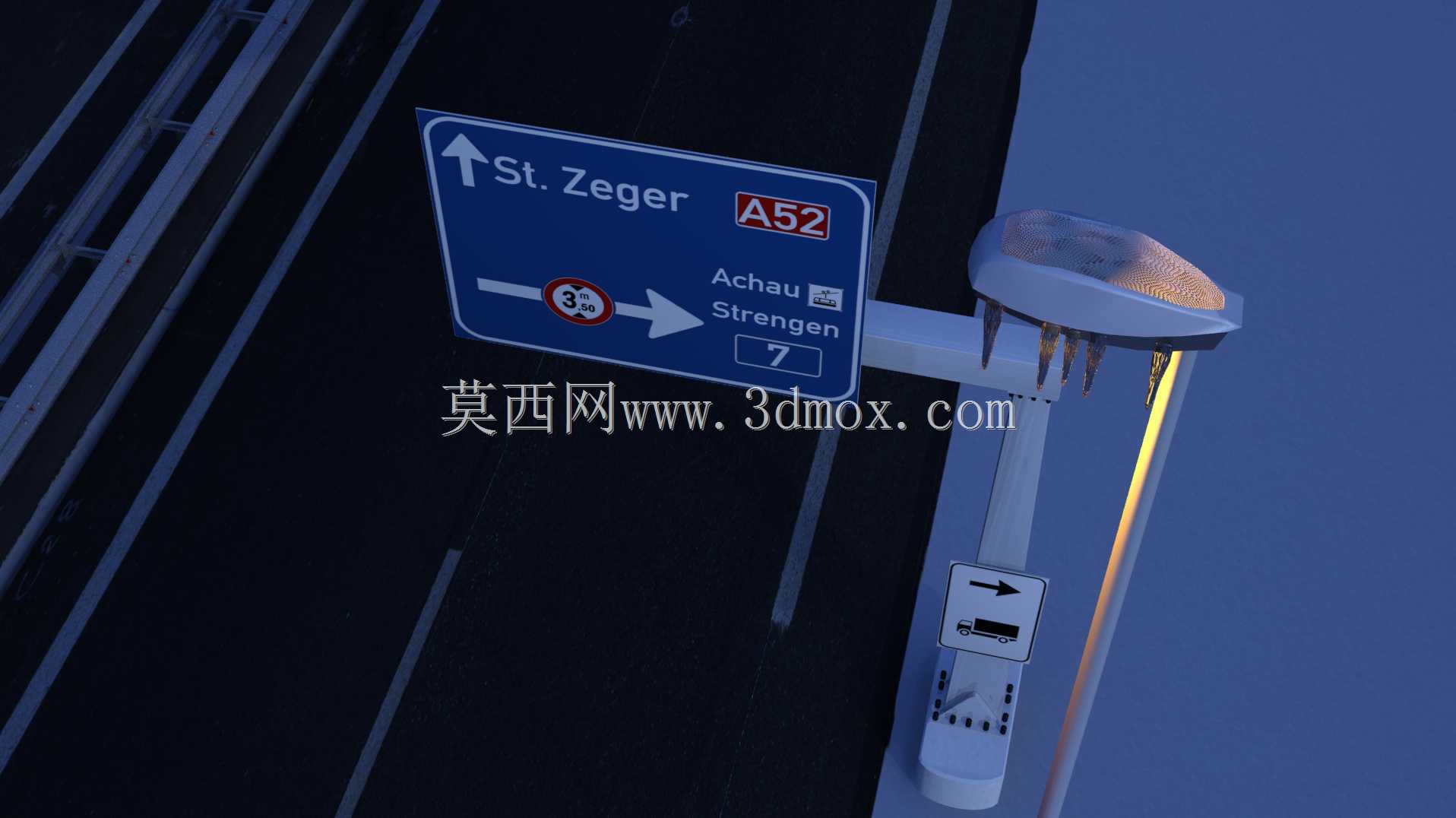

　　建模过程中针对路牌的安装结构做了完整还原，悬臂与立柱的连接法兰、螺栓紧固点位、牌面与悬臂的抱箍固定结构都做了细节刻画，路灯的灯具散热结构、灯杆与挑臂的焊接过渡段、底部的穿线孔位都按照实际加工工艺做了还原，没有省略结构细节。场景内的路面标线、路侧护栏的位置也按照实际道路的布设逻辑做了匹配，路牌的安装角度向行车方向偏转3度，避免牌面产生镜面反光直射驾驶员眼睛，路灯的挑臂仰角调整为15度，保证光线覆盖范围符合道路照明设计标准。这类设施的建模难点在于不同构件的尺寸匹配，路牌的悬臂长度需要根据车道数量计算，保证牌面完全覆盖对应车道的上方可视范围，路灯的间距按照35米的常规高速布设间距设置，相邻灯具的照度重叠率控制在20%左右，

　　既避免照度不足也减少不必要的能源浪费。在实际项目应用中，这套场景可以直接导入交通仿真平台，用于测试不同光照条件下的路牌视认效果，也可以用于智慧高速的数字孪生场景搭建，还原真实道路的设施布设状态，为后续的设施运维、事故模拟提供可视化载体。建模时还考虑了不同天气条件下的材质表现，路牌表面的反光膜材质做了微棱镜结构的光学特性模拟，路灯的灯具玻璃做了防眩光的磨砂处理，金属构件的表面做了热镀锌后的哑光金属质感还原，避免材质过于光滑产生不符合实际的反光效果。路侧的设备箱也按照实际布设要求做了还原，箱体距离路侧护栏的横向距离满足60厘米的安全净空要求，箱体高度1.2米，内部预留了监控设备、路侧感知设备的安装位，箱体顶部做了防雨檐结构，避免雨水渗入箱体内部损坏电子元件，箱体的门锁采用通用的交通设施防盗锁结构，与实际道路上使用的设备箱完全一致。
