意大利铁路三显示色灯信号机结构设计

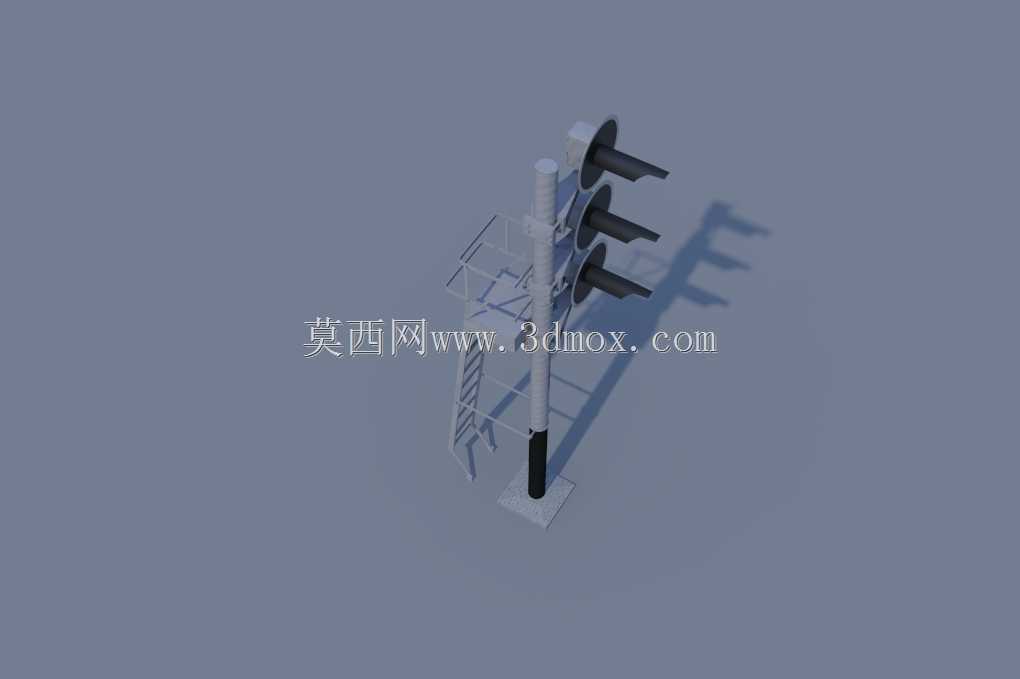

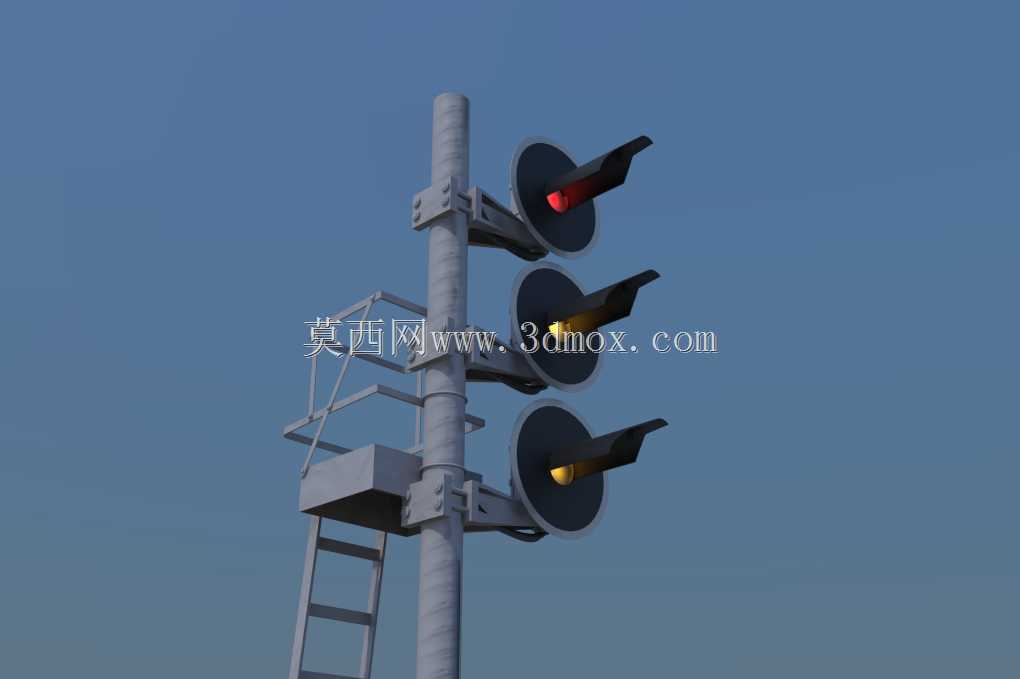

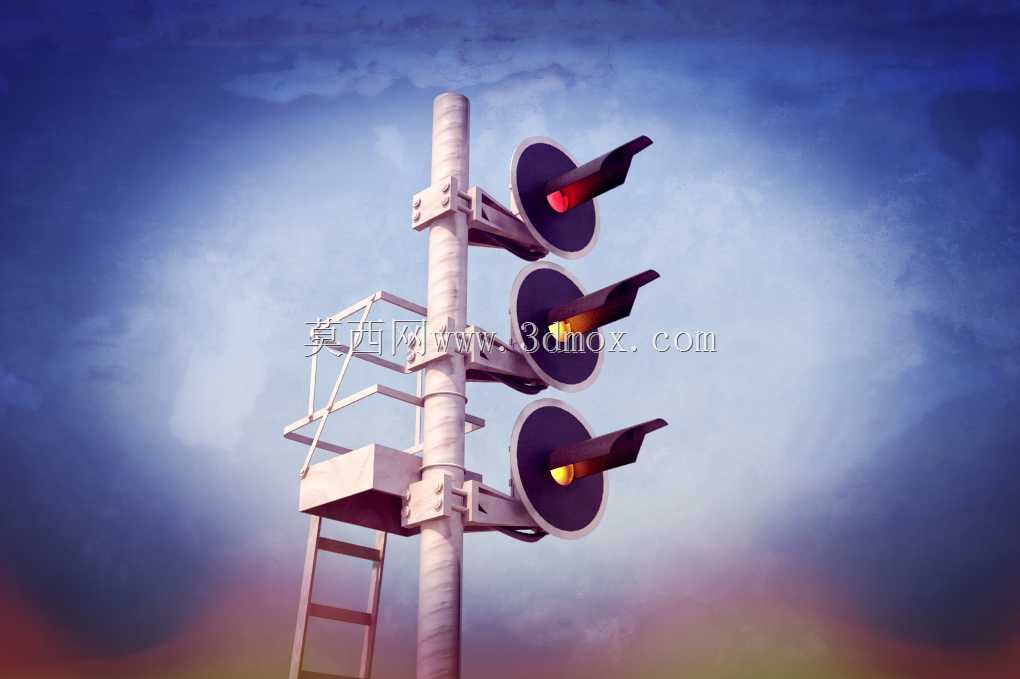

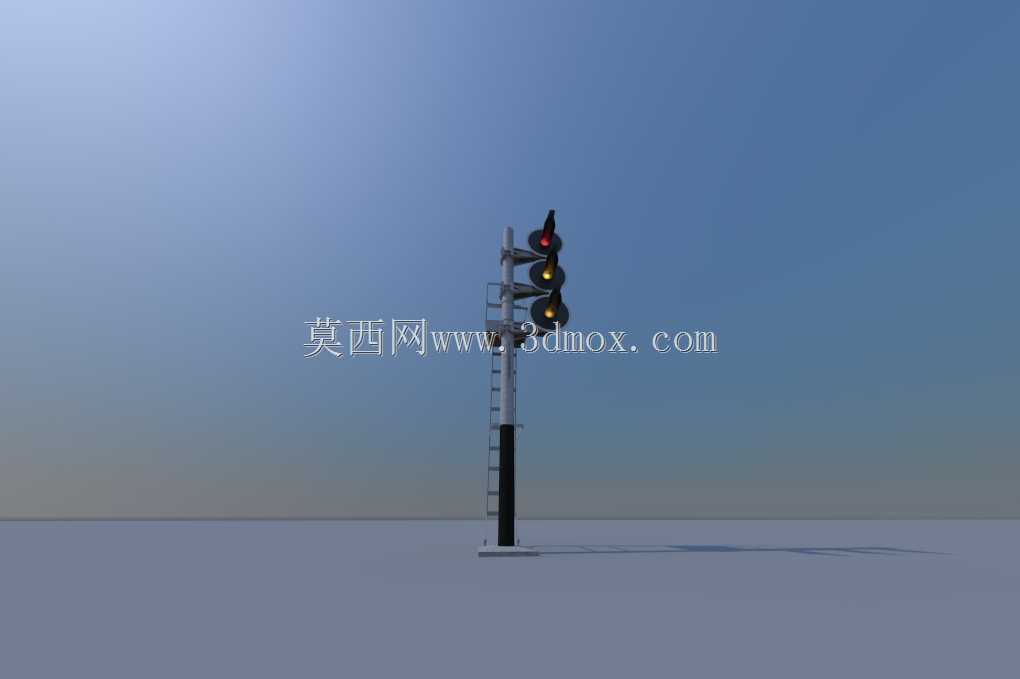

　　这套三维结构还原的是意大利铁路路网中广泛应用的臂架式三显示色灯信号装置，主要部署在干线铁路的进站口、出站信号点、区间闭塞分区入口位置，承担列车运行权限的视觉指令传递作用，是铁路行车安全体系里的核心地面指示设备。不同于国内常见的矮型信号机结构，该款信号机采用立式单柱多层悬臂安装结构，整套设备的安装基准为底部预埋的混凝土基础，立柱采用等径圆形热轧钢管加工，总安装高度从轨面计算达到7.2米，满足大型货运列车司机在500米制动距离外的清晰视认要求，同时避开接触网的安全限界，立柱侧面预留的爬梯与顶部检修平台，完全符合铁路工务部门的日常检修作业空间要求，平台护栏高度设置为1.1米，检修人员站立操作时不会侵入信号机的显示遮挡范围。

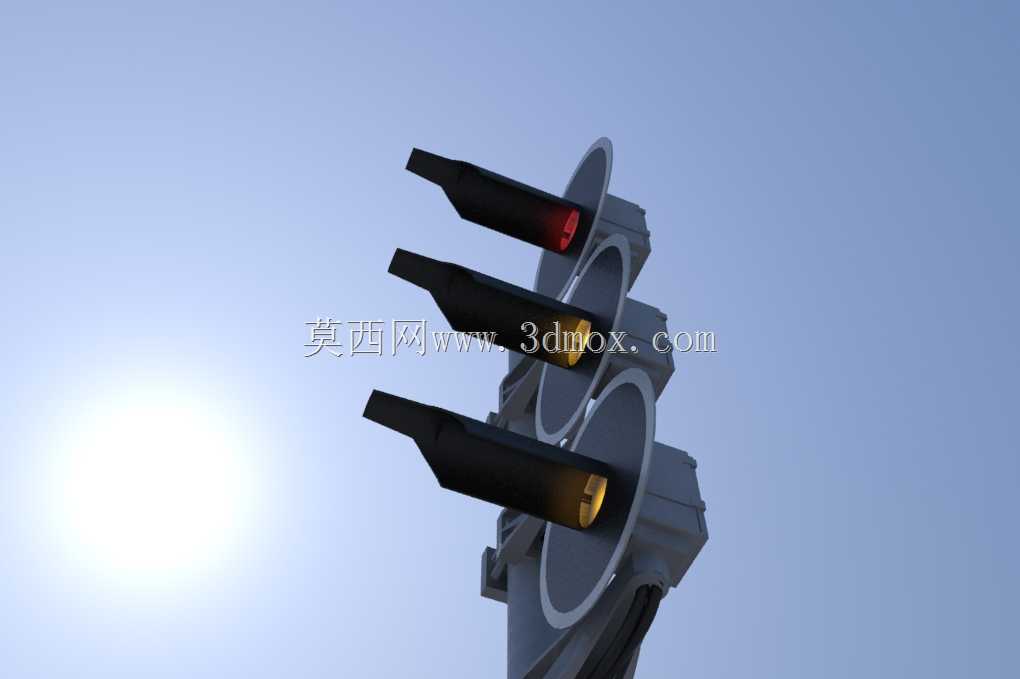

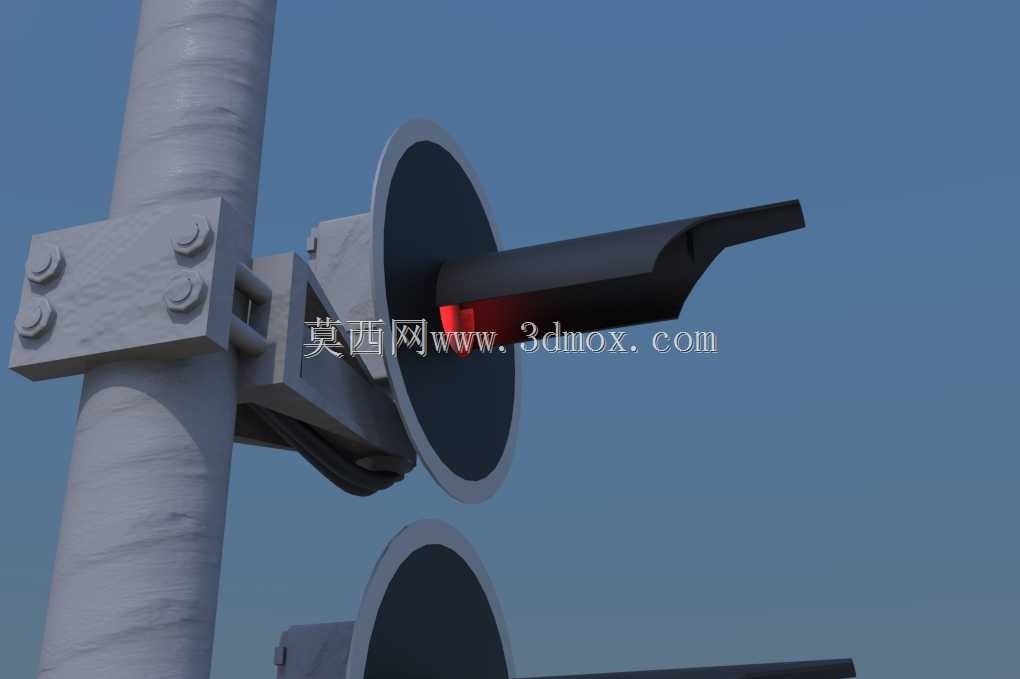

　　三个信号显示单元沿立柱垂直方向等距排布，相邻灯组的中心间距为0.9米，避免不同色光显示时出现视觉混叠，每个灯组都采用独立的悬臂支架与立柱抱箍连接，抱箍结构设计为对开式锁紧结构，安装时可根据现场线路的曲线半径、瞭望角度调整灯组的水平偏转角度，无需对立柱进行二次焊接加工，适配不同线路区段的安装边界条件。灯组外壳采用铸铝材质的锥形遮光罩结构，遮光罩的伸出长度为0.35米，能够在正午阳光直射、雨雪天气逆光的工况下，避免外界光线进入灯室造成的假显示问题，灯罩采用曲面钢化玻璃，透光率达到92%以上，同时具备抗飞石冲击、耐紫外线老化的性能，适配铁路沿线无遮挡的露天使用环境。从结构设计逻辑来看，整套设备的受力路径经过明确优化：

　　所有灯组的垂直载荷通过悬臂支架直接传递到立柱本体，风载荷作用下，每个灯组的迎风面受力通过抱箍的锁紧摩擦力传递到立柱，再由立柱整体传导到下部基础，设计时按照当地最大风速35m/s的工况做了强度校核，立柱根部的最大弯曲应力控制在材料许用应力的60%以内，预留足够的安全冗余。布线通道全部隐藏在立柱内部，从底部基础的电缆引入孔到每个灯组的接线腔，都设置了防水密封结构，防护等级达到IP65，避免雨水、沙尘进入线缆通道造成绝缘下降问题。在实际线路应用中，该型信号机的三个灯位分别对应不同的行车指令：最上方灯位显示红色时代表禁止列车越过该信号机，中间灯位显示黄色时代表列车需减速运行、前方闭塞分区空闲数量为1个，

　　最下方灯位显示绿色时代表列车可按规定速度正常运行、前方至少两个闭塞分区处于空闲状态，不同灯位的光源采用独立的供电回路，单个光源故障时不会影响其他灯位的正常显示，同时灯室内部设置了防眩光挡片，避免相邻灯位的光线串扰造成司机误判。安装调试环节，该结构的三维模型可直接用于安装工序的模拟校验：提前核对信号机与轨道中心的横向距离，确保设备外缘距离线路中心不小于2.4米，满足铁路建筑限界要求，同时模拟不同高度下司机室的瞭望视角，调整灯组的俯仰角度，确保连续显示区间内无树木、接触网支柱等遮挡物。不同于公路交通信号灯的安装逻辑，铁路信号机的安装位置需要精准对应轨道电路的绝缘节位置，模型中预留的立柱底部法兰安装孔位，可直接匹配现场预埋的地脚螺栓尺寸，减少现场二次打孔的工作量。检修维护层面，爬梯的踏步间距设置为0.3米，符合高空作业的人体工程学要求，顶部检修平台的承重能力按照2名检修人员同时站立作业设计，额定载荷达到2kN，平台表面采用花纹钢板防滑处理，雨雪天气作业时不会出现打滑风险。每个灯组的后盖都采用快开式卡扣结构，更换光源时无需拆卸整个灯组外壳，单人即可在5分钟内完成光源更换作业，大幅降低线路维护的天窗点作业时长。整套结构的所有连接部件都采用热镀锌防腐处理，外露的螺栓紧固件全部采用不锈钢材质，适应铁路沿线温差大、湿度高、存在盐雾腐蚀的复杂工况，设计使用寿命不低于20年。
