多规格开槽螺钉配套螺母组件结构设计

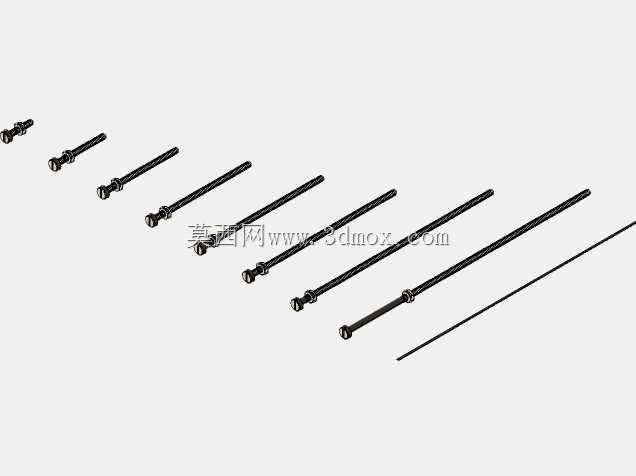

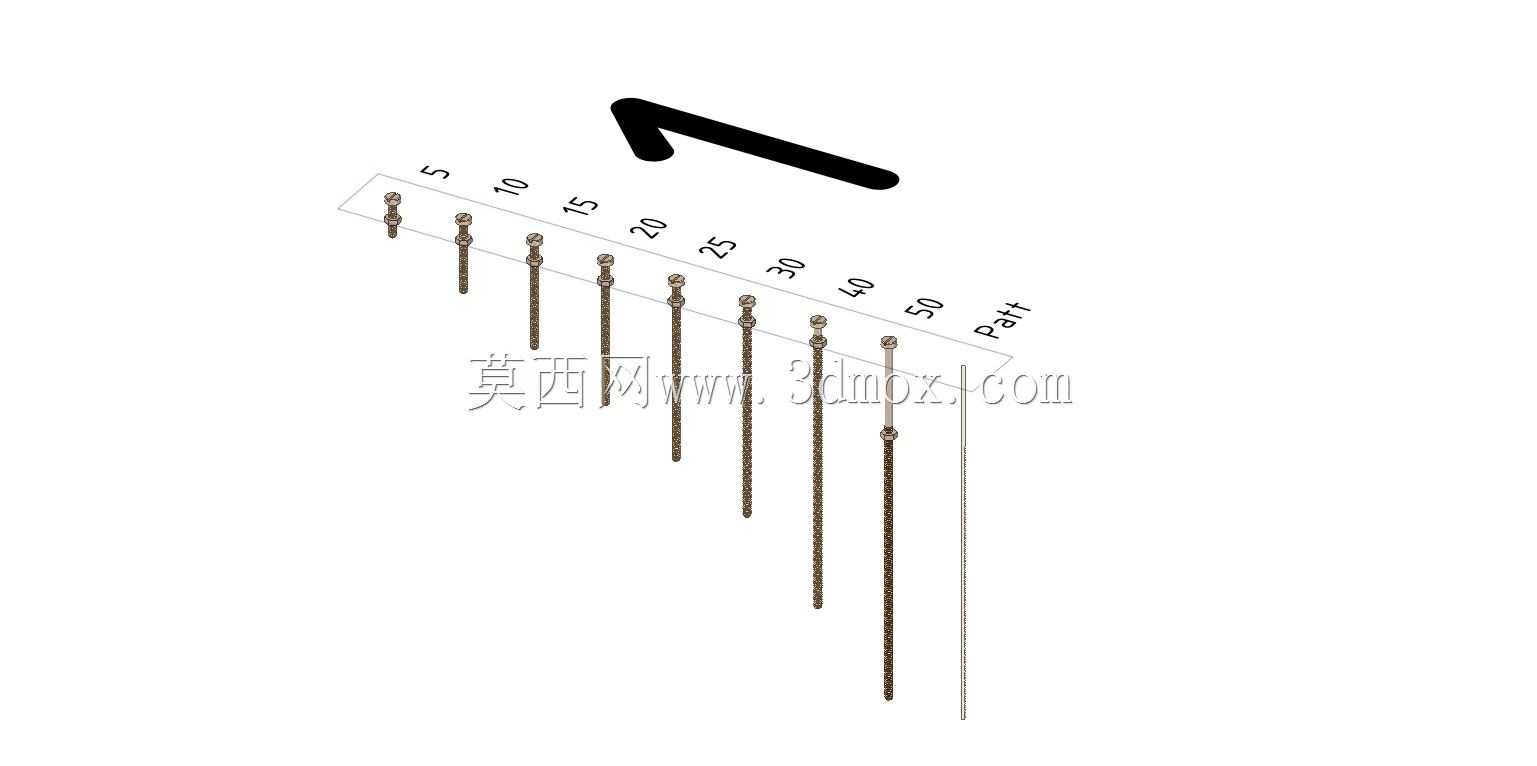

　　在各类通讯设备装配、小型电子结构固定、精密仪器内部连接场景中，螺纹紧固件的选型匹配一直是结构设计环节容易被忽略却直接影响整机装配可靠性的细节，这套不同长度规格的开槽头螺钉与配套螺母组件，正是针对小空间内的可拆卸连接需求做的系列化设计。从实际装配场景来看，这类开槽头螺钉适配一字螺丝刀操作，在作业空间狭窄、无法容纳十字螺丝刀或者电动批头垂直伸入的安装位里，一字槽的结构允许批头以较小的倾斜角度完成拧动操作，尤其适合通讯类产品内部层叠板件的侧边固定、小型接线端子的压紧、屏蔽罩的可拆卸安装这类工况，不需要预留过大的操作空间就能完成装拆。整套组件覆盖了从短尺寸到长尺寸的多档长度规格，不同长度的螺钉对应不同的被连接件总厚度范围，

　　设计时每一档长度都预留了合理的螺纹啮合余量，避免出现螺钉过长顶触内部元器件、或者过短导致螺纹啮合牙数不足连接失效的问题。开槽头的结构尺寸做了统一化处理，不管螺钉杆部长度是哪一档，头部的直径、槽宽、槽深都保持一致，现场装配时不需要更换批头规格就能完成所有规格螺钉的拧装，能有效减少装配环节的工具切换时间，降低流水线作业的操作复杂度。配套的螺母采用标准六角外形，既可以用普通扳手夹持，也能适配对应规格的套筒工具，和螺钉的螺纹公差做了匹配优化，螺纹副的配合间隙控制在合理范围，既不会因为间隙过大导致连接松动，也不会因为间隙过小出现拧入卡滞、螺纹咬死的问题。从安装边界来看，螺钉头部的沉头高度做了精准控制，当安装在沉孔位时，

　　头部可以完全沉入安装面以下，不会突出表面影响后续外装件的贴合，螺母的对边尺寸和厚度也对应小空间安装做了优化，在板件间距有限的多层结构里，不会因为螺母尺寸过大挤占内部走线或者元器件布置空间。设计过程中针对不同长度螺钉的受力场景做了区分，短规格螺钉主要用于薄板件之间的紧贴固定，杆部的光杆段长度较短，拧紧时的压力可以直接均匀传递到被连接件表面；长规格螺钉用于带间隔的板件连接，光杆段的直线度做了控制，穿入多层安装孔时不会出现卡滞，螺纹段的长度覆盖了最大连接厚度加上螺母拧紧所需的完整啮合长度，即使在有防松垫圈的安装场景下，也能保证足够的螺纹啮合牙数，满足连接强度要求。这类紧固件组件在实际使用中，还可以搭配平垫、弹垫实现防松需求，

　　开槽头的槽口深度经过合理设计，既保证批头卡入后有足够的扭矩传递深度，不会因为槽太浅出现拧动时打滑脱槽的问题，也不会因为槽过深导致头部强度下降，在额定拧紧扭矩下不会出现头部槽口开裂、变形的情况。从结构建模的角度来看，整套模型的螺纹特征做了符合工程实际的简化处理，既保留了螺纹的大径小径尺寸参数用于干涉检查，也避免了全牙型建模带来的文件冗余，在做整机装配仿真时，可以直接调用对应长度规格的模型装入装配位，快速验证安装空间是否充足、螺钉长度是否匹配，不需要反复核对紧固件样本的尺寸参数，能大幅提升结构设计阶段的选型效率。在通讯类产品的结构设计中，这类小规格紧固件的用量往往很大，系列化的组件模型可以直接适配不同安装位的需求，设计人员只需要根据被连接件的总厚度选择对应长度的规格即可，不需要单独为每个安装位绘制紧固件模型，也能避免不同设计人员选用的紧固件规格不统一，导致后续采购、装配环节出现物料种类过多、管理成本上升的问题。
