多层波段旋转式选择开关结构设计

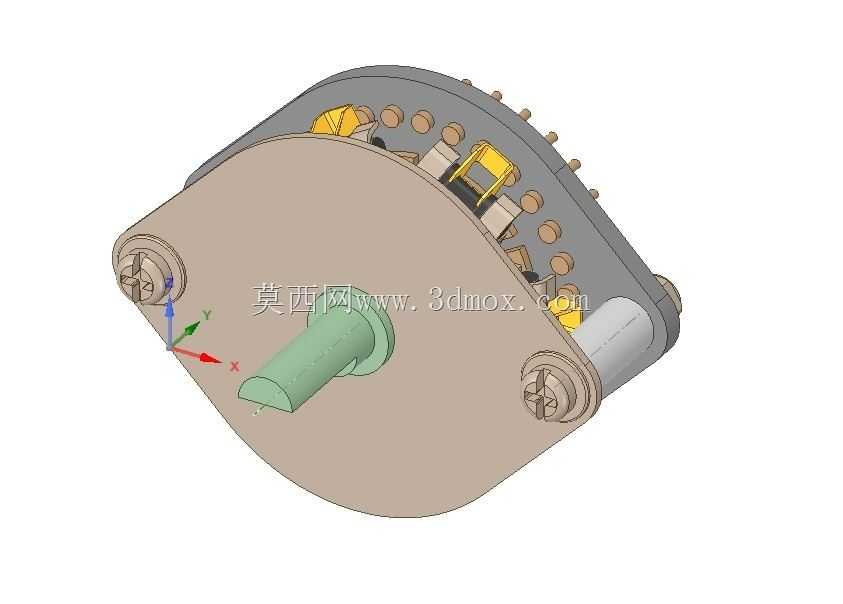

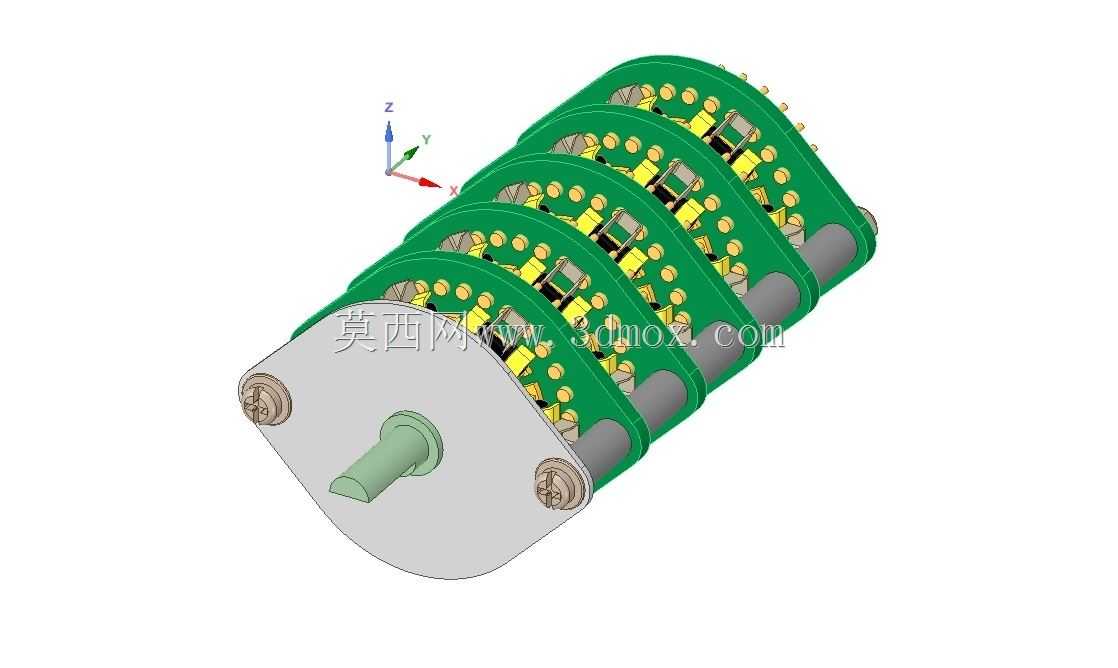

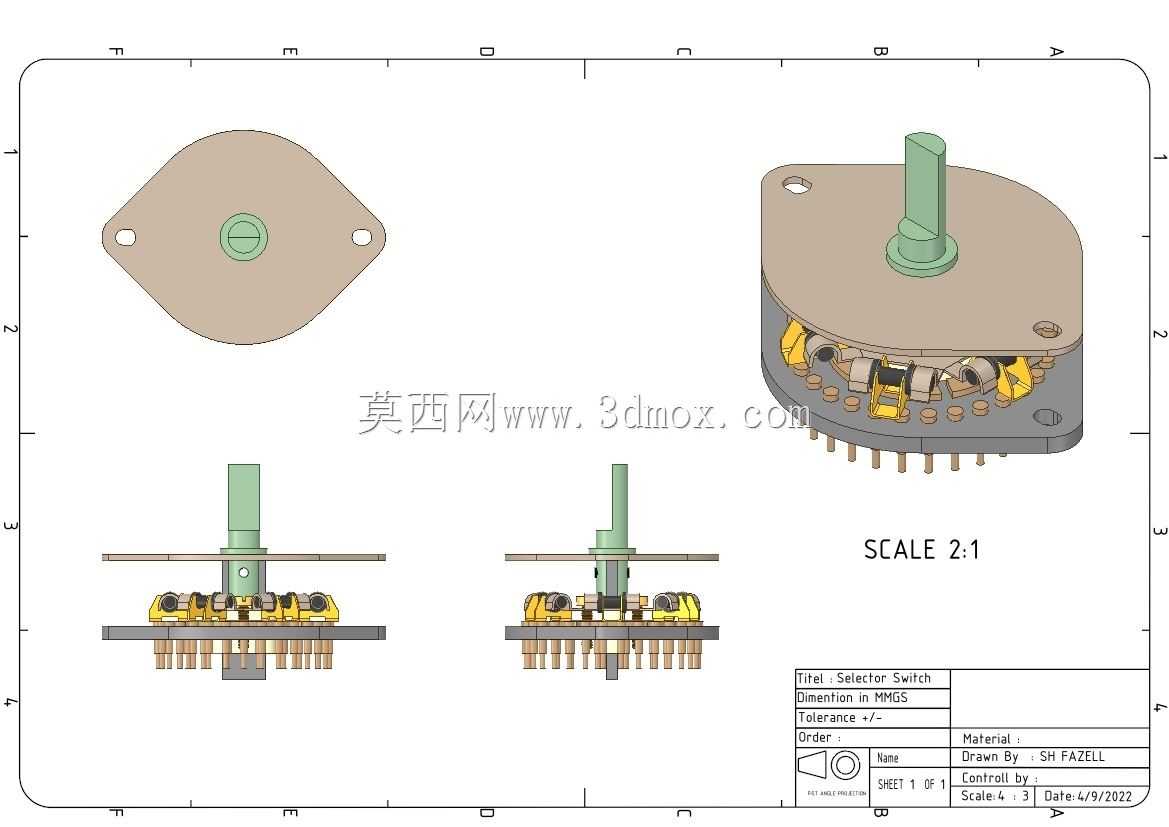

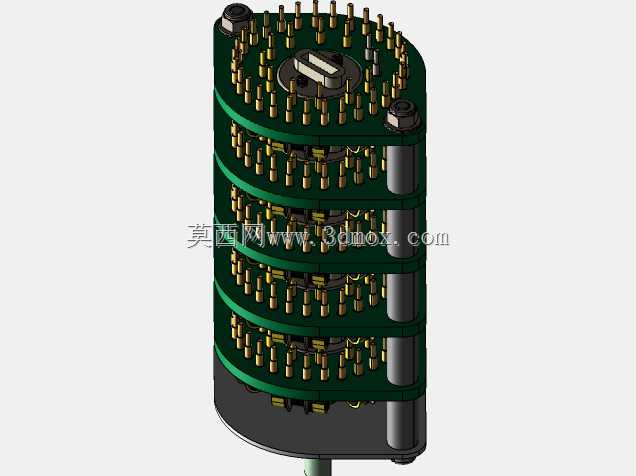

　　在通讯测试设备、工业信号切换台、老旧通讯终端的信号通路切换场景里，这类多层堆叠式旋转选择开关是核心的通路切换部件，区别于普通单层面板开关，它能在单轴旋转的操作下同步完成多组独立信号回路的通断切换，大幅压缩多通道切换部件的安装占用空间。从结构上看，该开关采用五层PCB触点层叠排布的设计，每层PCB板上蚀刻有独立的环形接触铜箔与分档静触点，层与层之间通过绝缘隔套分隔，避免不同回路间的信号串扰，所有触点层都套在中心的旋转主轴上，主轴带动每层对应的动触点簧片转动，实现不同档位下对应触点的导通。前端的金属安装法兰采用切边圆形结构，两个对角布置的固定螺丝孔位适配面板嵌入式安装的标准开孔尺寸，安装时法兰贴合面板外侧，通过螺丝锁紧即可完成主体固定，

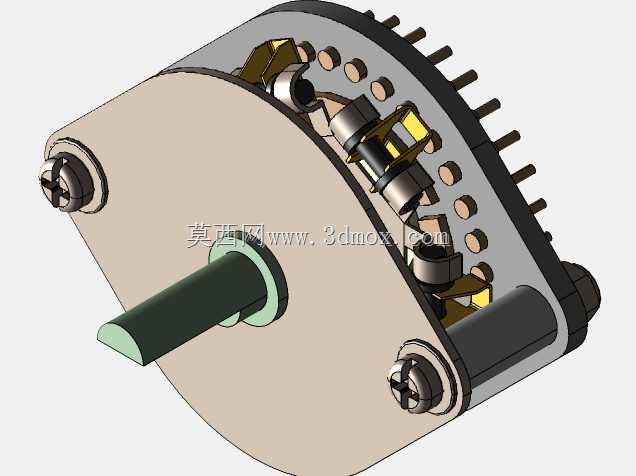

　　伸出的轴端适配标准旋钮帽，操作时的旋转档位带有清晰的定位手感，每旋转一个档位对应一组预设的通路组合。设计这类开关时，首先要根据需要切换的信号回路数量确定叠层数量，每层触点的排布要对应切换逻辑，避免相邻档位出现触点短路的问题，动触点簧片的弹力需要经过反复校核，既要保证接触时的压力足够降低接触电阻，又要避免弹力过大导致旋转操作力矩过大、长期使用磨损过快。层间的绝缘隔套尺寸要严格控制公差，保证叠装后整体的轴向间隙在合理范围，间隙过大会导致触点接触压力不足出现接触不良，间隙过小则会增大旋转阻力甚至出现卡滞。触点部分的镀金层厚度要匹配使用场景的信号要求，通讯类弱信号场景下需要更厚的镀金层来降低接触噪声，避免信号传输过程中出现衰减或干扰。

　　这类开关的安装边界需要注意，主体叠层部分需要伸入设备壳体内部，要预留足够的轴向安装空间，同时旋转主轴的径向跳动公差要控制在较小范围，避免转动时带动层间触点出现偏移，影响接触可靠性。在实际选型适配时，要核对每层的触点额定电流、耐压参数，匹配所切换的信号功率，不能用弱信号触点去切换强电回路，否则会出现触点烧蚀的问题。另外，转轴的密封结构如果是用于户外通讯设备，还需要在法兰位置加装密封胶圈，提升防尘防水能力，而在室内台式通讯设备中则可以简化密封结构，压缩制造成本。从建模逻辑上看，这类叠层结构要优先搭建中心主轴的基准轴，所有层板、隔套、触点都以该轴为装配基准，保证同轴度，前端法兰的安装孔位要和标准面板开孔尺寸对齐，避免出现安装干涉，动触点簧片的折弯角度要按照实际弹力要求建模，模拟装配后的压缩量，确保接触压力符合设计要求。
