国产410口径折开式霰弹长枪结构

　　这套三维结构围绕小口径折开式长枪展开，建模时把枪管、机匣铰接区、击发组件、护木和枪托作为一条连续的受力链处理，而不是孤立摆放外观件。枪管沿轴线细长延伸，前端保留枪口段，后端通过铰轴与机匣连接；折开动作的关键在于枪管组件能够绕铰接点向下翻转，使后膛露出，便于装填或退出弹壳。该动作路径在数模中需要重点检查枪管尾部、机匣上平面和闭锁接触面之间的干涉关系，尤其在闭合位置时，膛尾端面、击针通道和闭锁块应形成稳定的轴向约束。

　　从实际用途看，这类结构常用于轻型霰弹枪原理展示、教学拆装、机构运动验证以及影视道具或游戏资产的前期比例参考。410口径后坐能量相对较小，整体机构可以在保证闭锁强度的前提下做得更紧凑，因此枪管与木质托件之间的比例显得修长。模型中枪管下方的长管形护木沿枪管前段延伸，既承担握持区域，也限制枪管外侧的视觉轮廓；护木与金属件之间需要预留贴合面和紧固件位置，避免在折开转动时与机匣前缘发生擦碰。

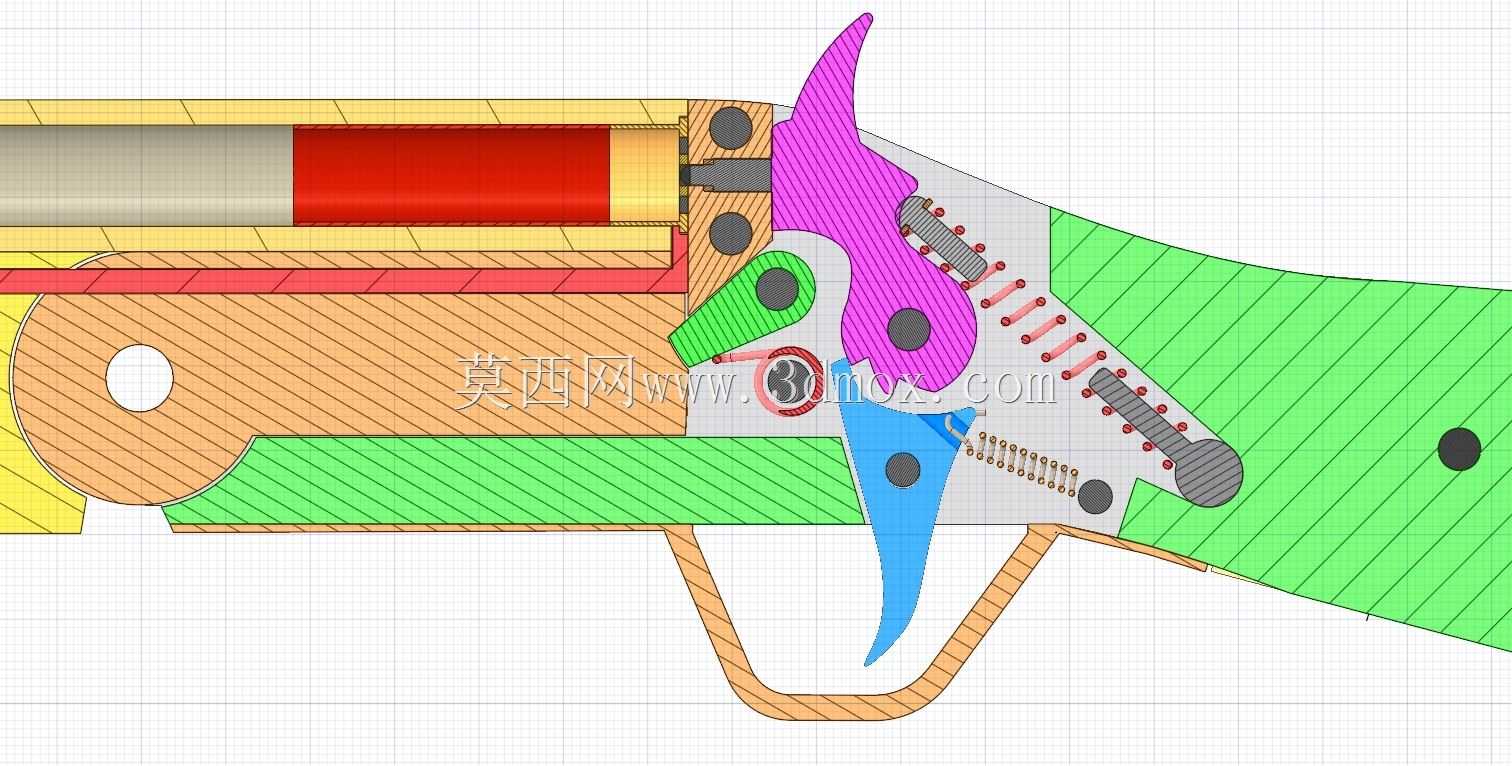

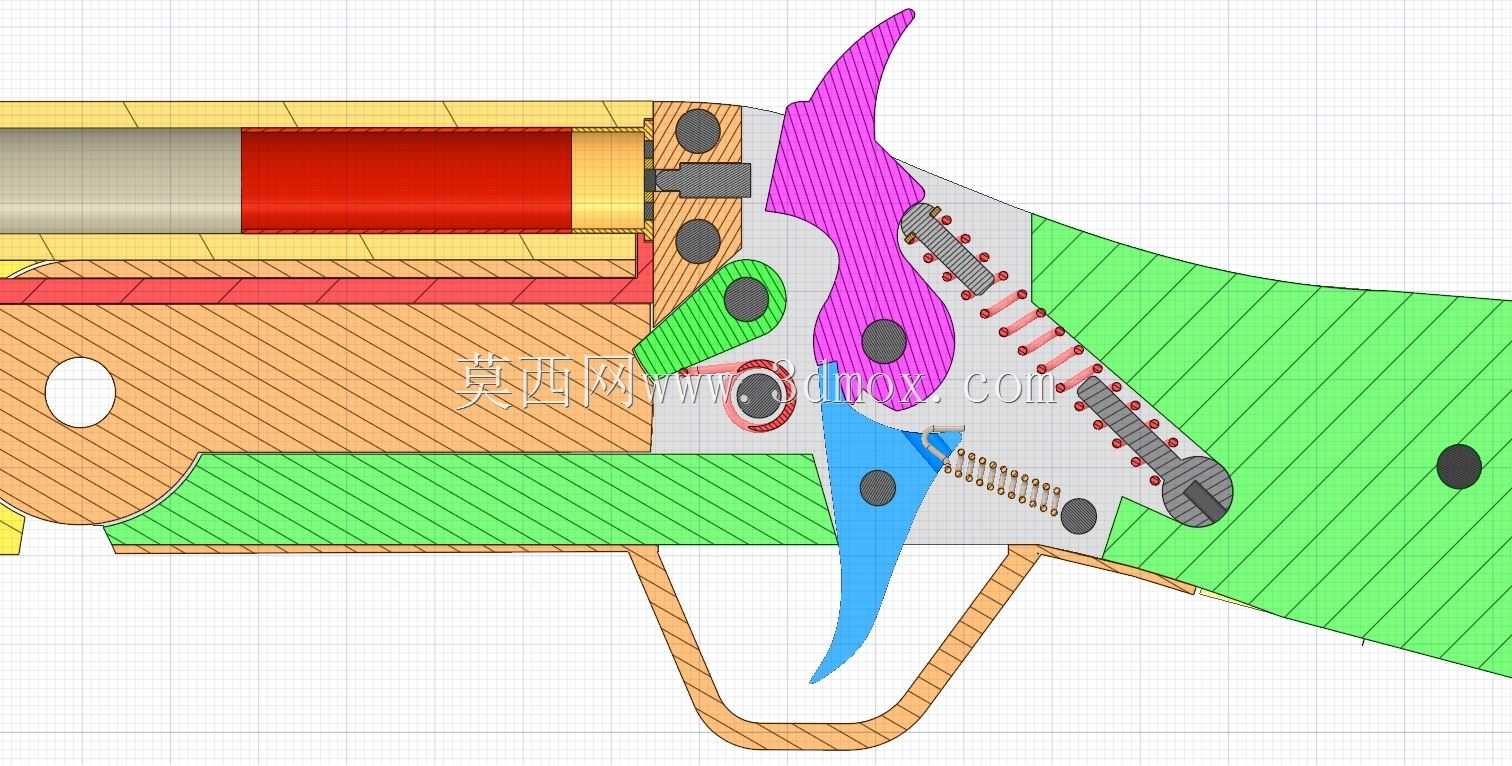

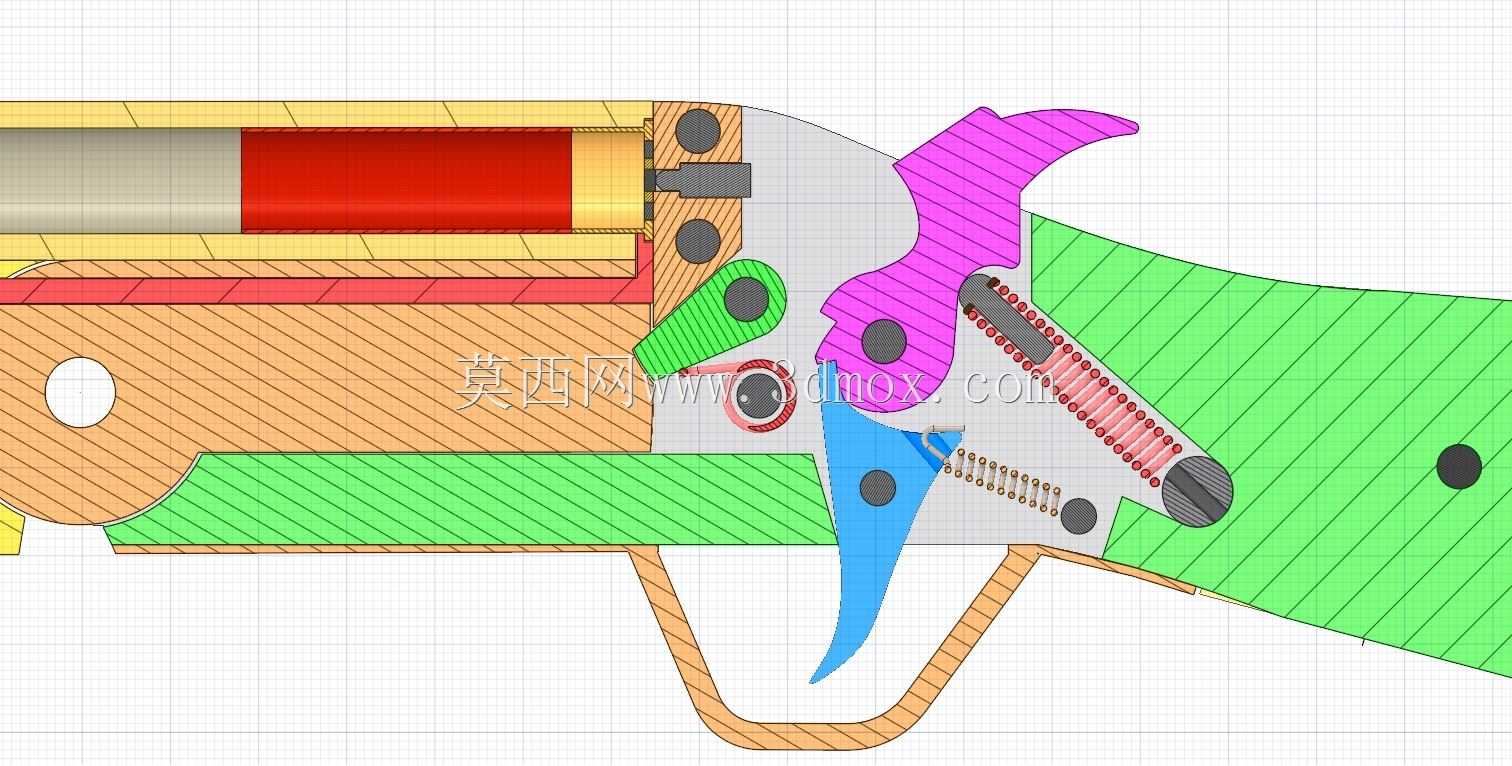

　　机匣部分是全枪功能密度最高的区域。铰接轴、击锤、扳机、阻铁、击针、闭锁卡块和复位弹簧都围绕这一狭小空间布置。三维设计时不能只追求外形相似，必须让各零件在击发循环中有合理的运动关系：扣动扳机后，扳机通过接触面释放待击部件，击锤在弹簧作用下回转打击击针，击针沿轴向进入弹膛底火位置；松开扳机后，相关杆件回到待发或复位状态。折开式结构还通常伴随退壳或抛壳动作，枪管绕轴翻开时，退壳机构可借助凸轮面或连杆把空弹从膛内抬起，这一过程要求铰轴位置、退壳钩行程和机匣开口高度协同。

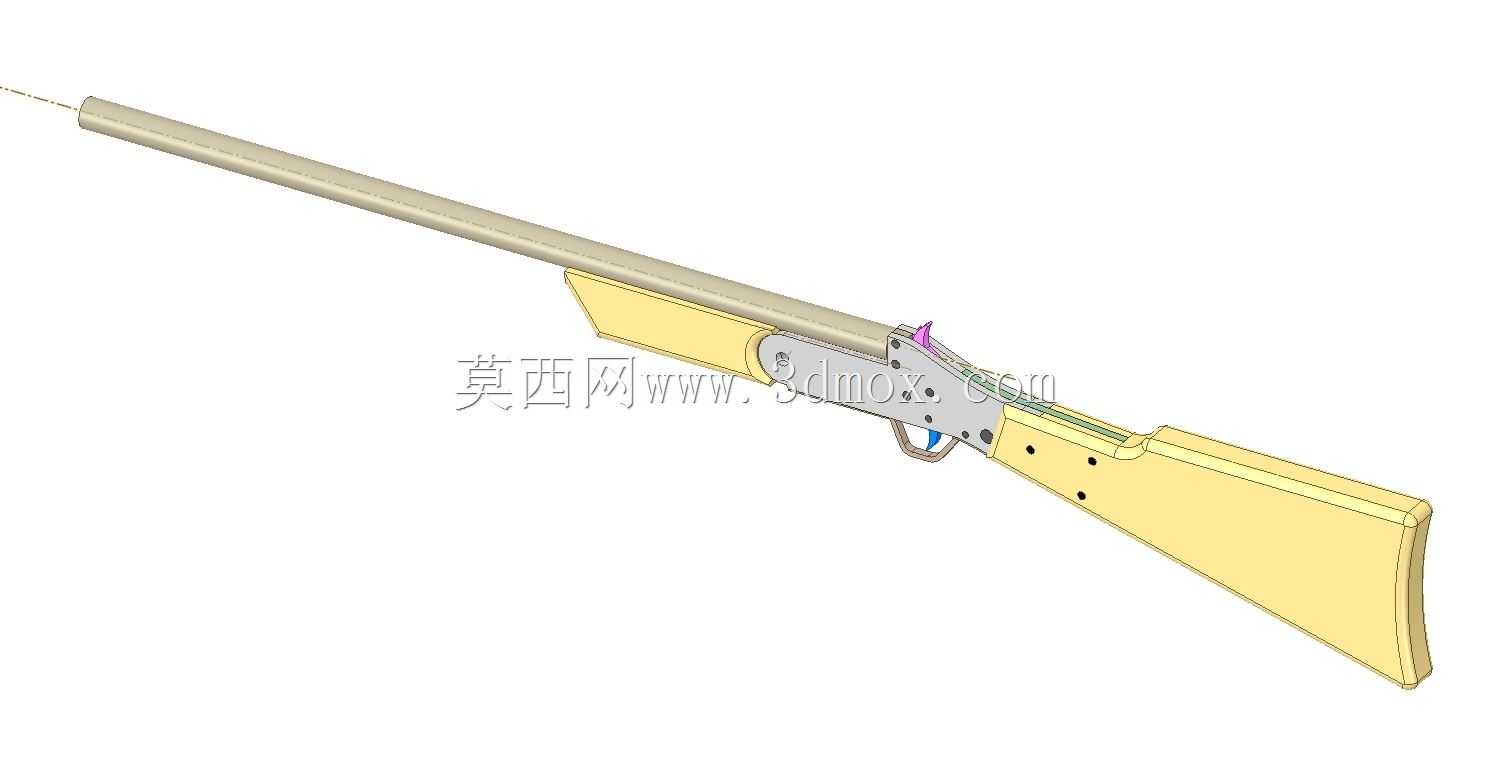

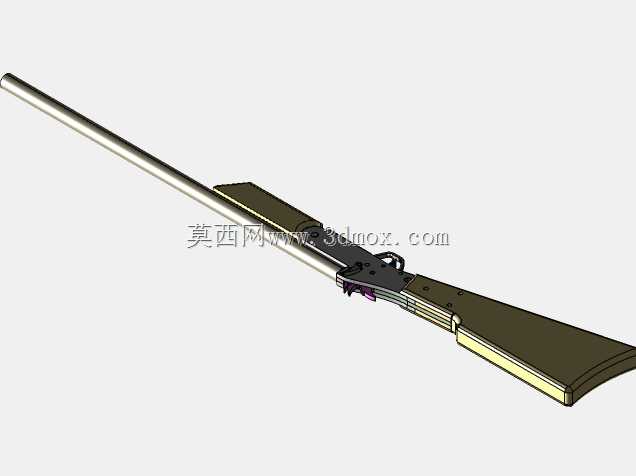

　　枪托采用连续的肩托形态，从握把区向后下方延展，托底端面用于抵肩。建模时托身侧面保留了握把、贴腮和肩抵三个使用区域的过渡曲线，外形虽然以木质件表现，但结构上不能忽略金属承力件的嵌入。机匣与枪托的连接需要通过螺钉、嵌块或承力座把后坐力传递到托体内部，若只做表面包覆，在工程评审中会出现受力路径不明确的问题。护木和枪托的边线均采用圆滑过渡，既符合手持接触需求，也能减少尖角造成的应力集中。

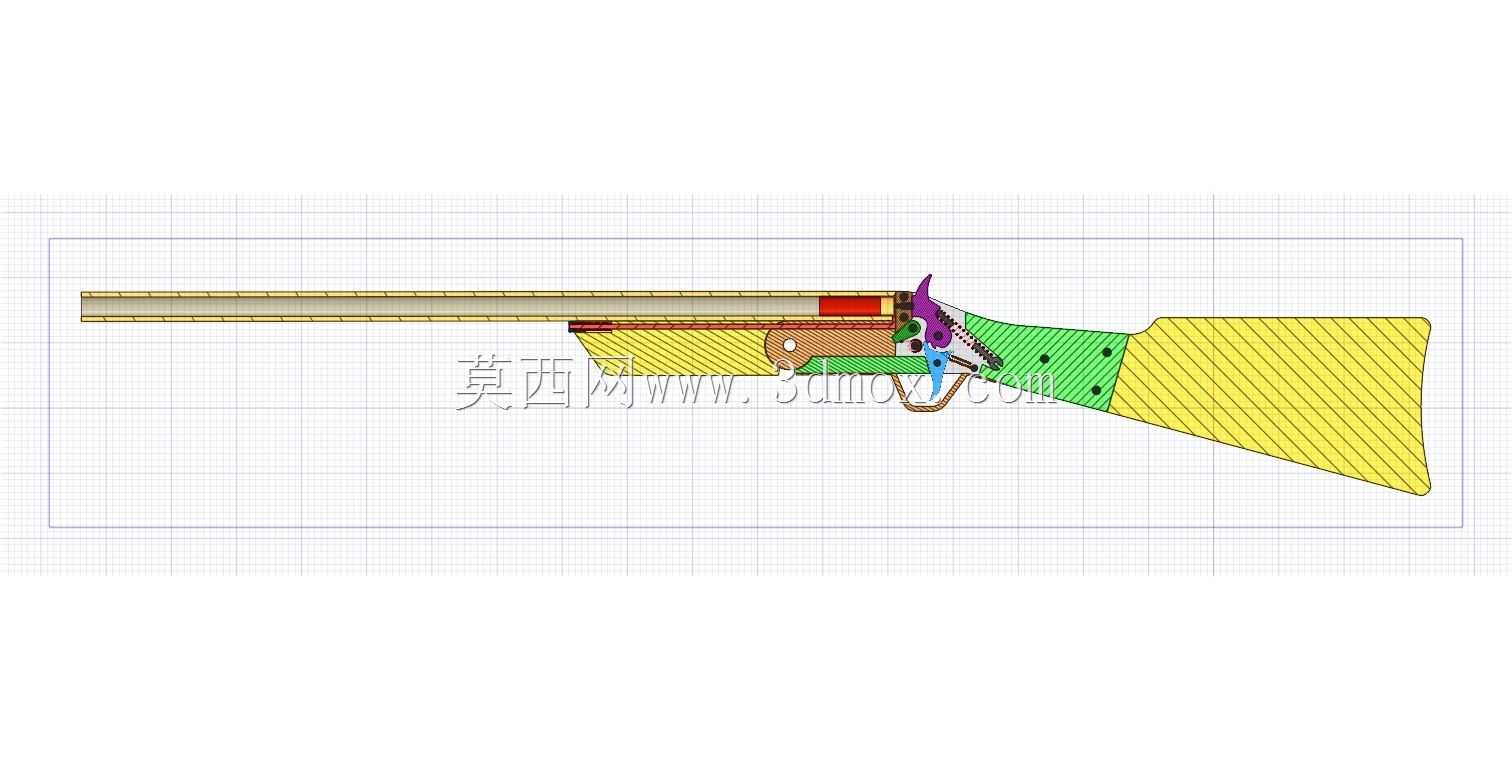

　　外形尺寸方面，长枪管决定了整体长度方向的安装边界，数模装配时应优先建立枪口轴线、铰轴轴线和扳机回转轴线三个基准。枪口轴线决定弹道方向和枪管同轴度，铰轴轴线决定折开旋转中心，扳机轴线则影响手指操作行程。枪托下缘到枪管轴线的高度差影响抵肩瞄准姿态，扳机到握把弧面的距离影响操作舒适性。若后续用于运动仿真，枪管翻开角度应满足弹膛完全暴露的要求，同时不能让护木末端撞击机匣或托体；若用于3D打印或道具制作，则需要在金属件外观、木托分件和销轴装配方向上增加可制造的拆分边界。

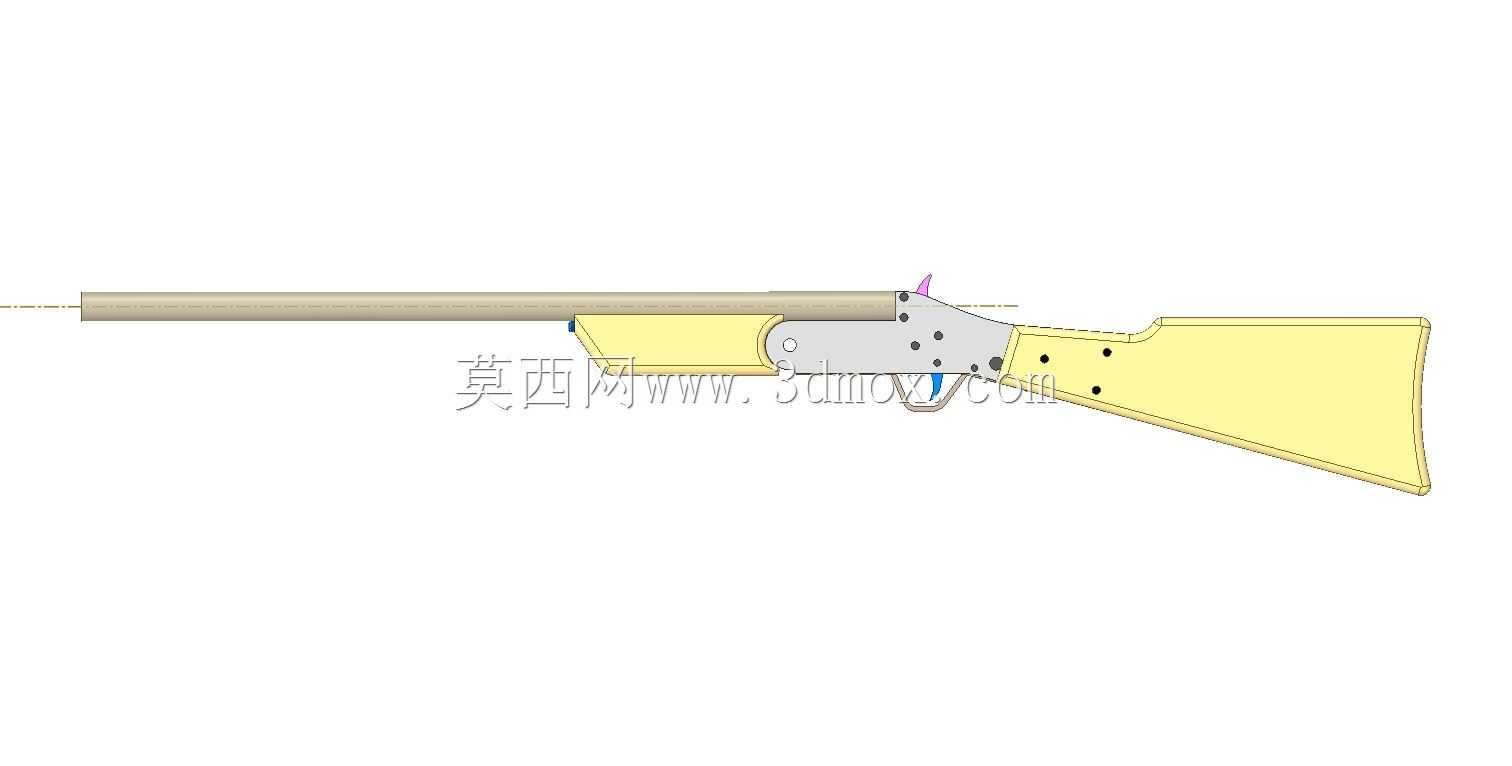

　　设计思路上，模型把金属发射机构与浅色木质托件明确区分，便于观察者理解承力件和握持件的分工。枪管外形简洁，机匣侧面通过侧板、销钉和轮廓切口表现内部机构位置，扳机护圈下方留出手指活动空间。击锤外露区域在折开和待击状态下具有明显姿态变化，是展示机构原理的重要视觉点。整体结构没有复杂的外部附件，重点集中在折开闭锁、击发传递、肩托承力和人机握持四条主线上，适合作为轻武器机构认知、装配关系梳理和三维结构练习的参考对象。
