中密度纤维板90度双件定位工装夹具

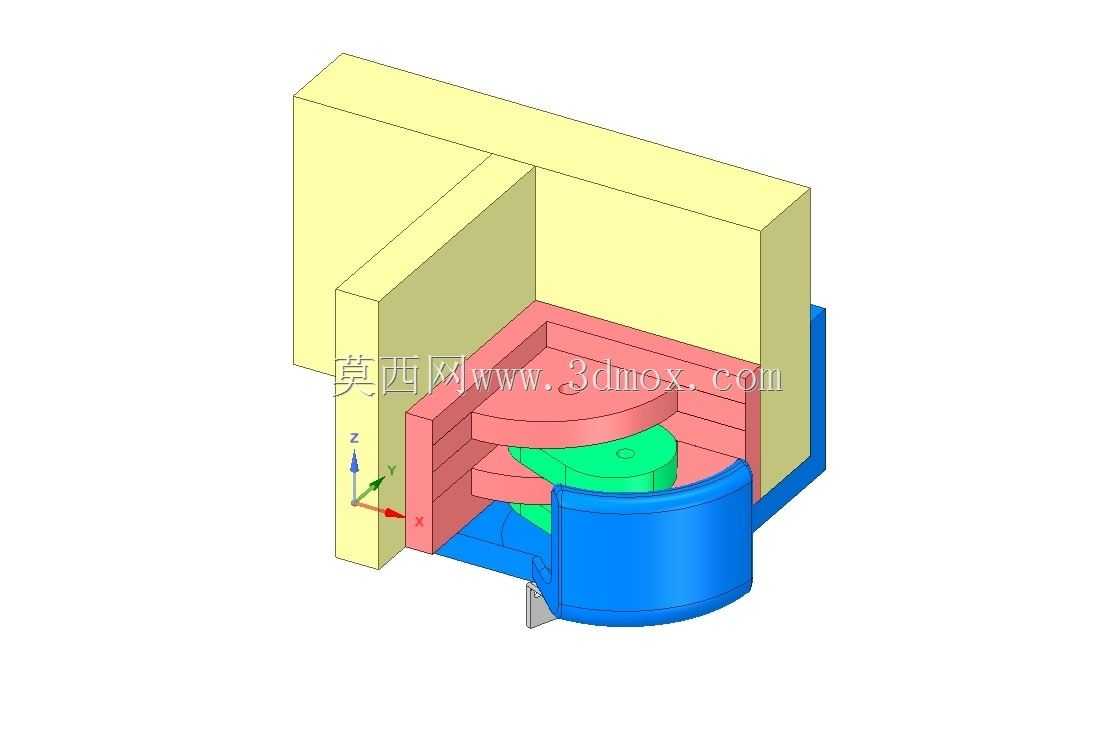

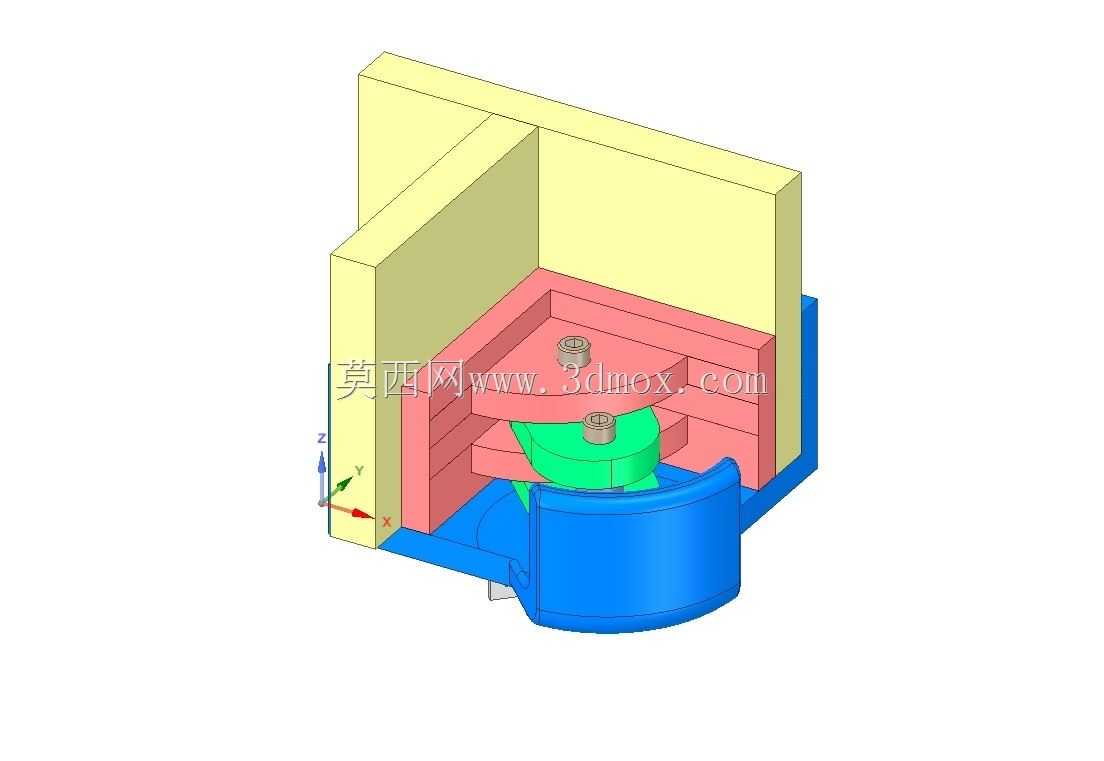

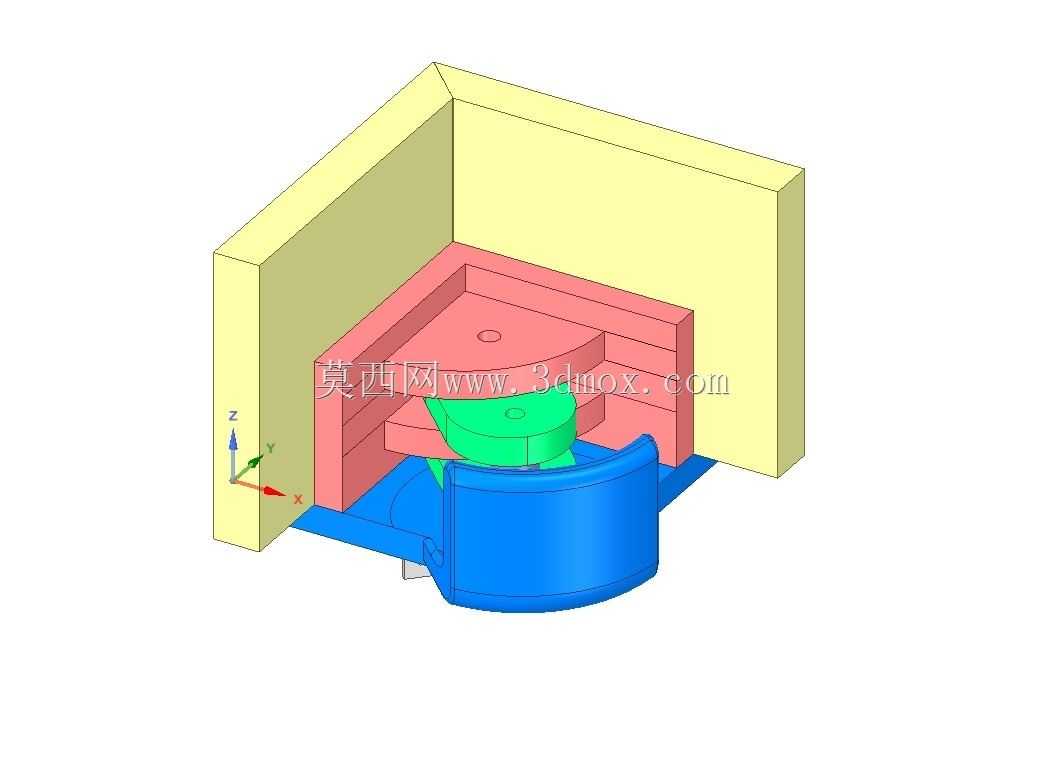

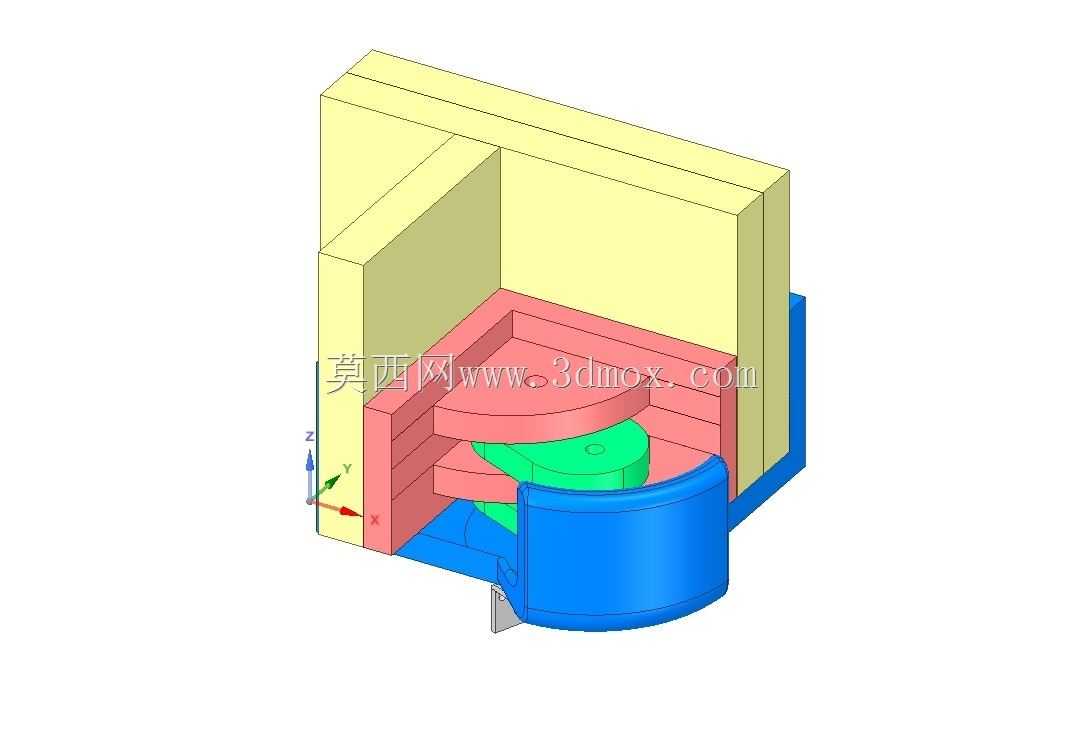

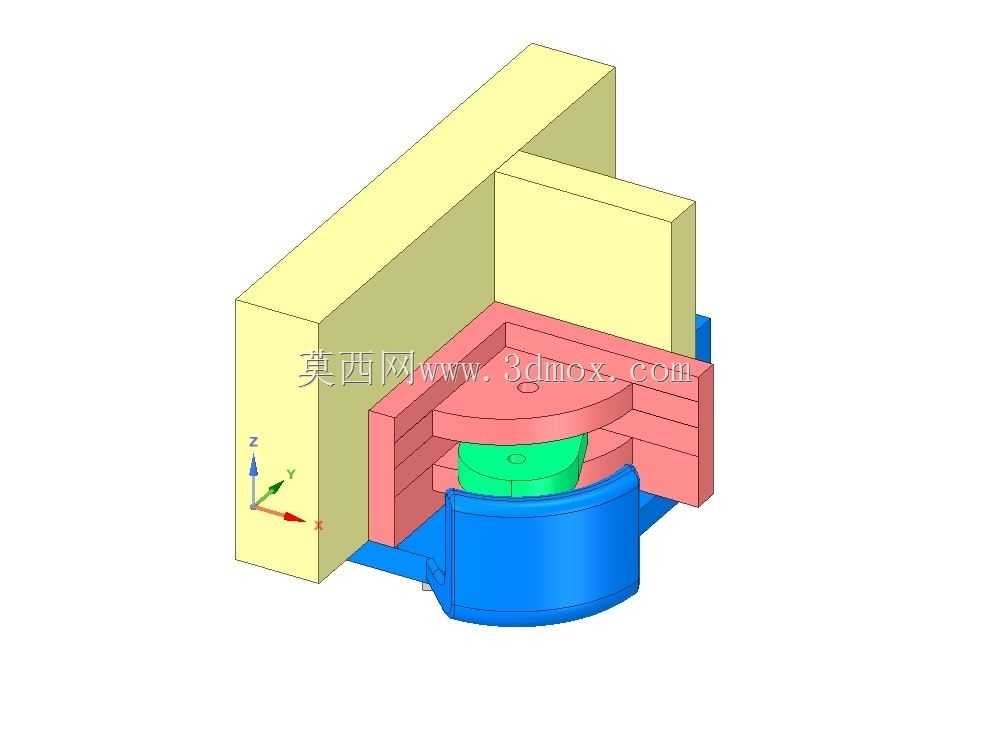

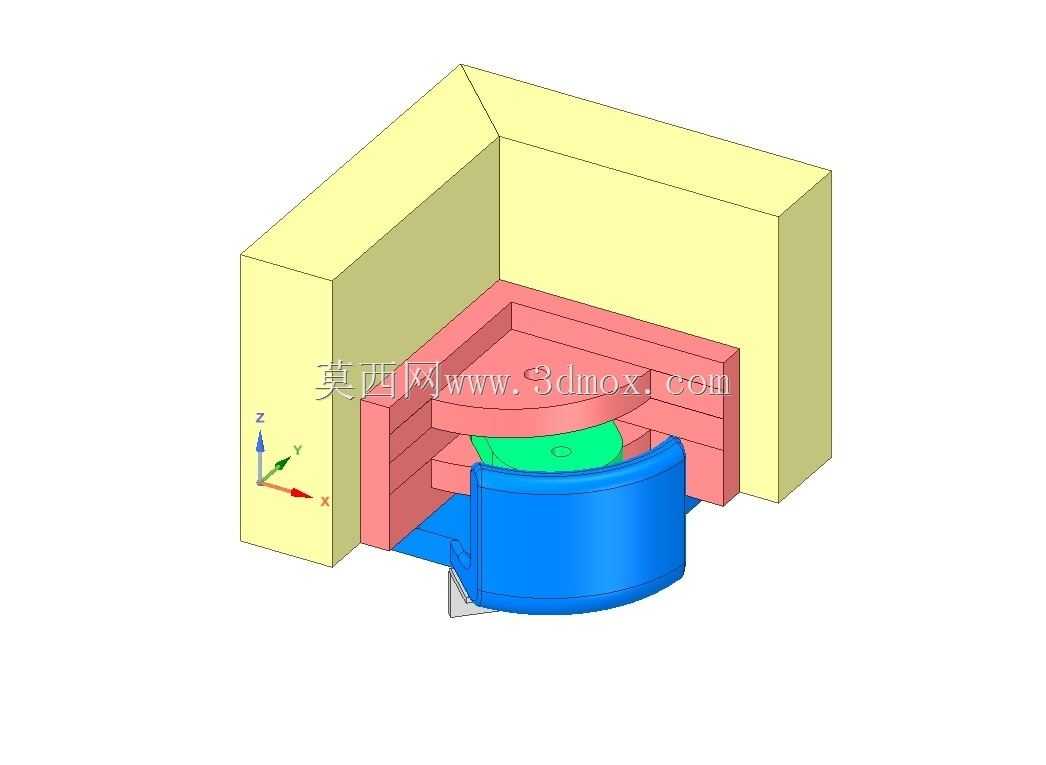

　　这套定位工装的核心诉求很明确，就是在中密度纤维板与木制品的拼装工序里，把两个待加工件稳定约束在90度直角位置，避免人工扶料时出现角度偏移、接缝错边。从结构布局来看，工装采用分体式围合型腔设计，蓝色基座构成外侧的承托与侧向限位框架，粉色内模块负责贴合工件的两个正交立面，中间绿色的回转压块则提供锁紧与微调的执行动作，三者配合形成“定位—贴合—压紧”的完整动作链。

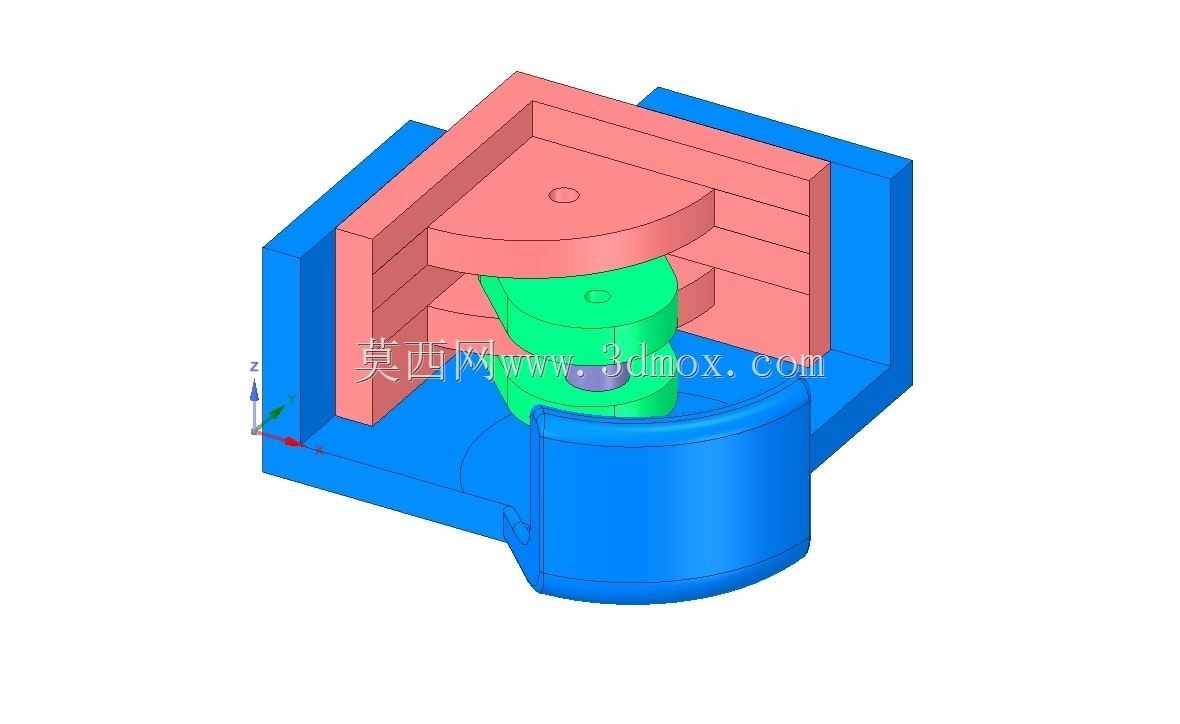

　　在实际木工加工场景中，中密度纤维板件边缘容易因铣削、封边产生微小尺寸公差，纯刚性直角挡块往往会把公差强行累积到接缝处，造成拼缝一头宽一头窄。这套工装的设计思路恰恰针对这一痛点：内侧粉色定位块并非整块实心结构，而是带有分层退让槽的弹性贴合面，当工件推入型腔时，定位面可以随板材边缘的轻微起伏产生微量自适应变形，让两个工件的立面全程贴紧，而不是只在几个点接触。外侧蓝色基座的U型开口朝向操作侧，工人取放件时不需要越过高位挡边，单手即可把两块板料沿导向斜面滑入定位区，符合木制品车间高频次上下料的操作节奏。

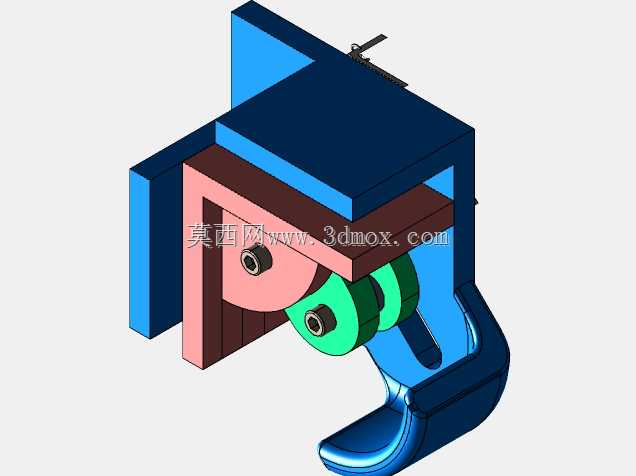

　　中间绿色回转压块的布置值得单独说明。它没有采用常见的垂直下压气缸或快速夹钳，而是利用回转体的偏心轮廓实现侧向旋压：压块绕中心轴转动时，轮廓曲面逐渐顶紧其中一块板料的内侧，把两块工件同时推向粉色定位面的两个正交基准。这种旋压方式的好处在于压紧力方向沿板材平面传递，不会像垂直压头那样把薄型纤维板压出凹痕，也避免了压头与板材表面封边条、贴面纸发生干涉。压块下端的小凸台嵌入基座对应的弧形槽内，既限制了压块的轴向窜动，又限定了旋转行程，工人转动手柄到死点位置即可获得稳定的自锁压紧力，无需额外接通气源或电源，适合木工车间粉尘较大、气源接口不便布置的工位。

　　从安装边界来看，蓝色基座底部为平整安装面，四周预留了沉头固定孔位，可以直接锁附在木工工作台、推台锯延伸台面或者组装线的工装板上；基座后侧与左右两侧的立壁高度控制在工件高度的三分之二左右，既保证侧向支撑刚度，又不会遮挡工件上表面，方便工人在压紧状态下直接进行钉枪固定、涂胶拼接或直角码安装。工装前端的弧形避让口专门为钉枪、气批的枪头留出操作空间，打钉时工具不会与基座侧壁碰撞，这一点在木制品直角组装工序里非常实用——很多直角夹具因为侧壁全包，打钉位置只能局限在工件外侧，内侧接缝无法加固，这套结构的开口布局恰好解决了这个问题。

　　尺寸链上，定位型腔的两个内立面经过垂直度校准，90度基准直接由加工中心一次装夹铣削成型，消除了二次装夹带来的角度误差；粉色定位块与蓝色基座之间采用插槽定位，磨损后可以单独更换贴合块，不必整体报废工装，维护成本较低。针对中密度纤维板切削后容易残留木屑的特点，型腔内转角处设计了排屑间隙，落入的木屑会在工件推入过程中被挤入间隙，不会垫在定位面上影响角度精度。日常使用时，工人只需清理基座平面的大块木屑即可连续作业，不需要频繁拆解工装。

　　这套工装既可以用于柜体侧板与顶底板的直角预固定，也能适配相框、木托架、包装木箱角件的90度拼装，通过更换不同厚度规格的粉色定位块，即可兼容不同板厚的纤维板与实木板件，属于木工组装工位通用性较强的角度定位治具。
