手提式双管石英管电暖炉结构设计

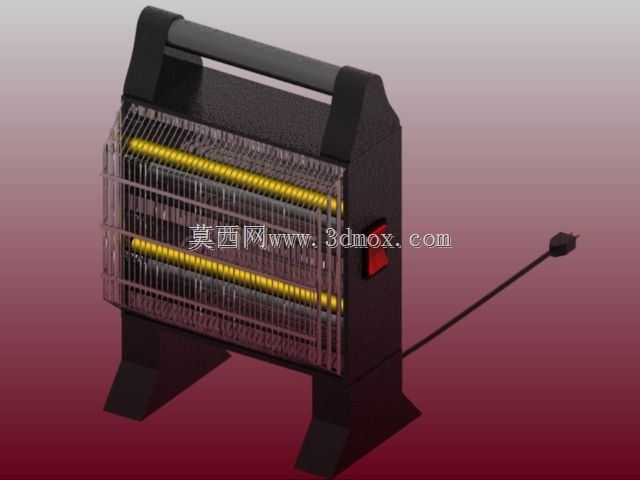

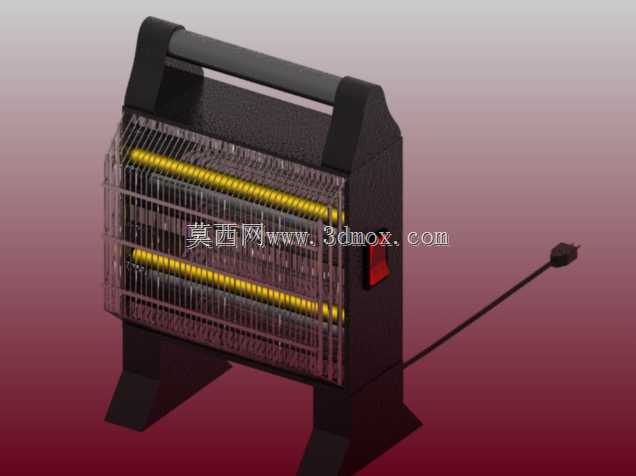

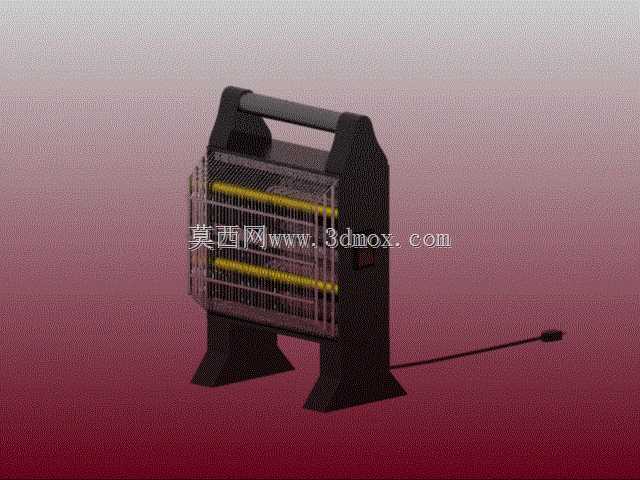

　　这是一款面向小空间局部取暖场景的便携式辐射式电暖炉，整体采用立式箱体加双侧支撑脚的结构形式，顶部集成一体式提手，正面布置两层横向石英发热管，外侧覆盖金属防护格栅，侧面设置电源开关与出线结构，适合工位旁、临时作业点、小型值守间等需要快速获得辐射热量的场合使用。设备工作时依靠石英管通电后产生的红外辐射直接加热前方区域，升温响应快，不需要像对流式暖风机那样先搅动整屋空气，对于人员固定停留、周边围护较差的开放小空间，热量指向性更明确。

　　从结构布局看，整机外壳以薄板折弯成型为主，后侧与左右侧板围成容纳发热管、反射板和接线端子的腔体，正面留出大面积出热窗口。两层发热管平行布置，管体两端通过耐高温绝缘支座固定在箱体内部支架上，支座位置需要保证发热管与后方反射板、前方防护网之间留有足够安全间隙，避免辐射热量长期集中灼烧塑料件或网丝。后方反射板采用弧面或折面造型，将发热管向后辐射的红外线重新反射至前方，提升有效热利用率；建模时反射板与外壳之间可预留少量空气隔层，降低后背板温升。

　　正面防护格栅是该类产品安全设计的重点。格栅由竖向细金属丝与横向加强条组合而成，网孔尺寸需控制在人体手指无法直接触及发热管的范围内，同时又不能过密而明显阻挡红外辐射。格栅整体通过卡扣或螺钉固定在前框上，属于可拆卸维护面，便于后期清理灰尘、检查发热管状态。格栅与发热管之间的距离要结合外壳厚度、网丝变形量和跌落工况综合设定，防止搬运碰撞后网丝贴近高温管体。

　　顶部提手与上壳体一体化延伸，形成拱形握持空间。提手表面处于热流上升区域，设计时需控制握持段材料耐温性能，并通过提手与内腔之间的隔热筋、悬空间隙降低手部接触温度。提手的承重路径应直接传递到左右侧板或内部加强柱，而不是仅依赖薄面板承力，这样在整机装满发热管、反射板和电源线后提起时，壳体不易出现局部翘曲。

　　底部采用两个外扩式支撑脚，支撑脚向前后方向展开，增大接地多边形宽度，提高抗倾倒能力。脚座与箱体连接位置适合设置加强筋或嵌件，因为电暖炉在受到线缆牵拉、侧面碰撞时，最容易在支脚根部产生弯矩。支脚底面可预留防滑垫安装位，防滑垫不仅提高与地面的摩擦系数，也能补偿不平整地面，减少工作时的晃动。电源线从侧后方引出，出线口设置护套，避免线材反复弯折后外皮破损；插头与机身之间保留足够线长，便于在插座距离较远的临时工位使用。

　　侧面控制区布置醒目开关，开关与外壳之间设置安装台阶和防松结构，开关周边保留接线端子与温控保护器的安装空间。实际产品中，发热回路通常需要与过热保护、跌倒断电等安全元件配合，三维结构设计时应在反射板后背、底座附近预留相应元件的固定位，而不是把所有电气件简单堆放在腔体底部。内腔走线应远离高温管体，线材通过线卡、护套或独立走线槽固定，保证装配后不会因热变形或振动移位。

　　建模过程中可按外壳组件、发热管组件、防护网组件、支脚组件、电源线组件分模块处理。外壳件重点处理折弯边、螺钉柱、定位筋和通风孔；发热管组件需表达管体、端部瓷座、接线片和固定夹；防护网要体现丝径、间距与边框连接关系；支脚则需关注拔模斜度、加强筋和脚垫槽。整机外形呈窄高长方体，宽度方向以容纳两根发热管和反射弧面为边界，深度方向需满足开关、出线护套及后侧隔热距离，高度方向则由提手、发热区和支脚共同决定。摆放时前方应预留无遮挡辐射区域，后侧与墙面保留散热间隙，台面承载面需平整，电源线不得穿过高温辐射区。

　　这类小功率辐射取暖设备结构并不复杂，但热、电、结构安全耦合紧密。三维设计不能只追求外观相似，还要把发热管安全距离、防护网强度、提手承力、支脚稳定性、电气件隔热和走线空间一并落实到数模中，才能为后续工程出图、样件制作和安规验证提供可靠基础。
