乘用车辐条式轮毂带轮胎总成结构

　　该轮辋总成属于车辆行走系统中的旋转承载部件，主要由外侧橡胶轮胎和内侧金属辐条轮毂两部分构成，在整车结构中承担支撑车身载荷、传递驱动力与制动力、缓冲路面冲击的作用。实际装车场景中，这类轮组广泛适配小型乘用车、场地代步车辆以及低速展示样车，轮毂通过中心安装孔与车轴法兰对接，周向螺栓孔位负责锁紧定位，轮胎外圈直接与地面接触，车辆转向、加速、制动过程中所有路面作用力都会经由胎面、胎侧传递到轮辋，再通过轮毂辐条传导至车桥与悬架。

　　从结构设计思路来看，该款轮毂采用多辐条镂空造型，辐条从中心轮毂座向外呈放射状延伸至轮辋边缘，相邻辐条之间预留大面积镂空窗口。这种布局首先兼顾了刚性与减重需求：连续的辐条截面可以把中心座受到的螺栓预紧力、径向冲击载荷均匀分散到整个轮辋圆周，避免局部应力集中；镂空区域则大幅削减了非承载位置的材料体积，降低轮组旋转惯量，车辆起步、制动时旋转部件的惯性阻力更小，同时镂空通道可以为内侧制动盘、制动鼓提供流动空气，行车过程中气流穿过辐条间隙带走制动摩擦产生的热量，缓解长时间制动带来的热衰减问题。

　　轮胎部分采用标准环形橡胶结构，断面带有适配轮辋的胎圈卡位，装配时胎圈嵌入轮辋边缘的锁止槽内，充气后胎圈胀紧贴合轮辋，保证高速旋转时轮胎不会脱圈。胎面外侧为连续圆弧接触面，胎侧具备一定挠性，经过颠簸路面时胎体可以产生小幅变形，配合悬架吸收路面细碎振动，不需要完全依靠悬架弹簧过滤冲击。建模过程中轮胎与轮辋的配合边界需要重点控制：轮辋的外径、胎圈安装槽的宽度与深度必须和轮胎内圈尺寸匹配，过盈量过小会出现充气后滑移漏气，过盈量过大则会造成装配困难，甚至压裂胎圈内部的加强钢丝层。

　　安装边界方面，轮毂中心定位孔需要与车轴轴头形成同轴配合，保证轮组旋转时的径向圆跳动控制在允许范围内，若中心孔与轴头间隙过大，车辆高速行驶时容易出现方向盘抖动、轮胎偏磨的问题。周向布置的螺栓孔分布圆直径、孔数、孔径都要和车桥法兰对应，锁紧时螺栓按照对角顺序分步施加扭矩，让轮毂端面与法兰面完全贴合，避免单侧受力导致轮辋变形。轮组外侧需要预留足够的转向跳动空间，轮辋外沿与翼子板、悬架摆臂、制动卡钳之间要保留安全间隙，防止车辆满载颠簸、大角度转向时轮胎与周边部件发生运动干涉。

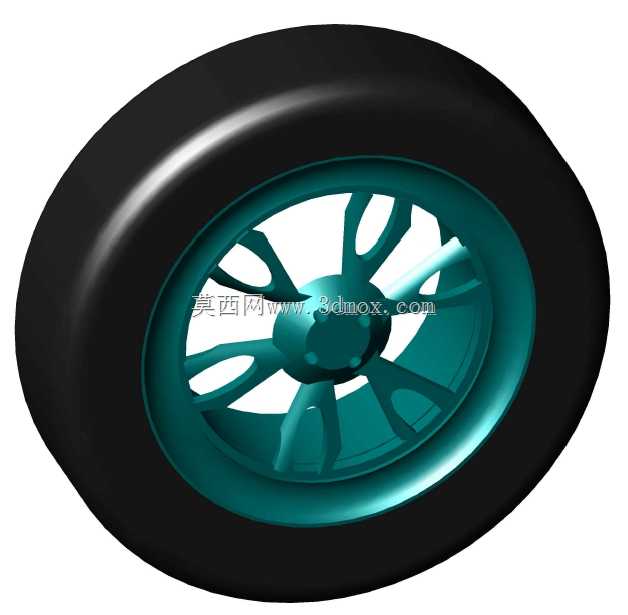

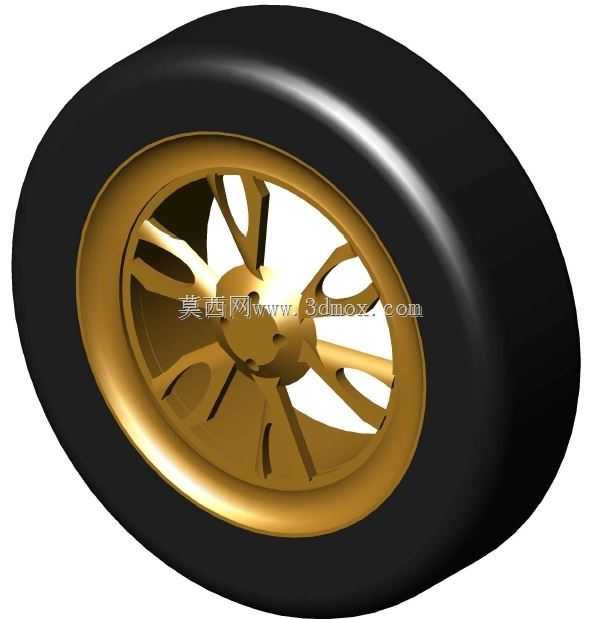

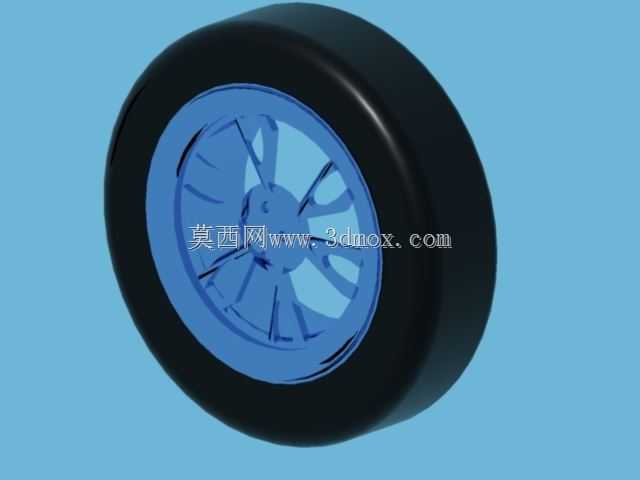

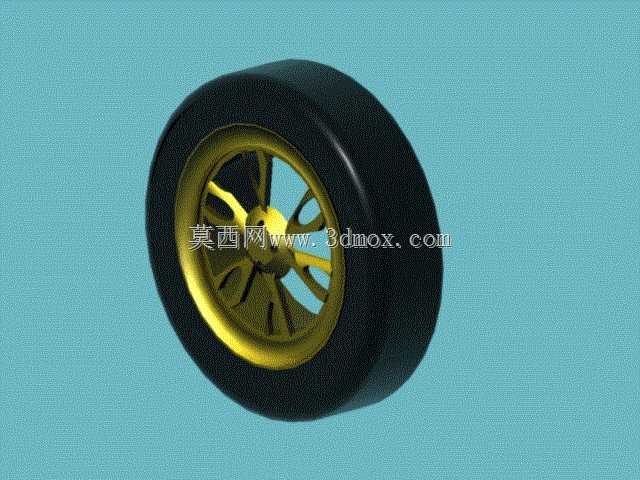

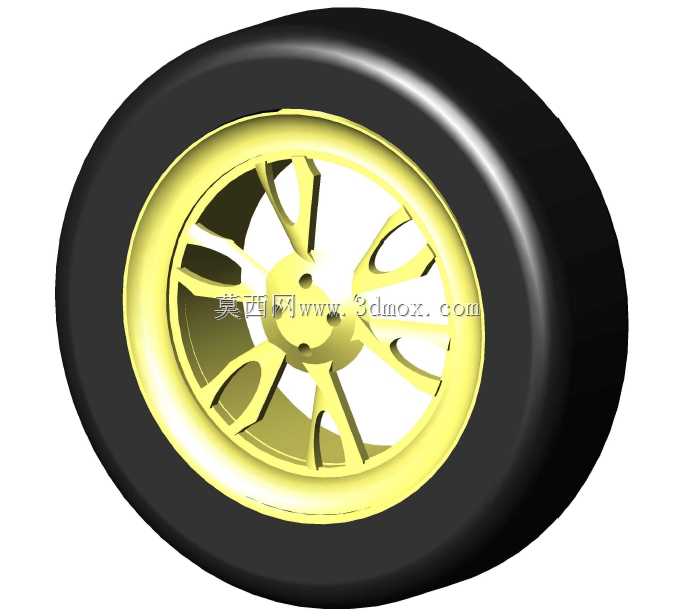

　　工程校核阶段需要重点关注几处受力位置：一是辐条与中心轮毂座的交接圆角，车辆过坑洼路面时径向冲击会在该位置形成较高弯曲应力，建模时此处不能保留尖锐直角，需要通过过渡圆角分散应力；二是轮辋与胎圈接触的唇边位置，充气压力和车辆侧向力会持续作用在该区域，结构厚度需要满足长期疲劳承载要求；三是螺栓孔周边区域，螺栓预紧力和行驶中的交变载荷叠加，孔边需要保证足够的支撑面积。该三维结构完整还原了轮胎外形、辐条镂空形态、轮辋配合面以及中心安装区域的几何关系，可用于行走系统装配干涉检查、轮辋造型验证、整车底盘布局校核，也可作为车辆教学演示、改装方案预览的基础数模，设计人员能够直接在该数模基础上调整辐条数量、轮辋直径、轮胎断面宽度，匹配不同载荷等级和安装空间的车型需求。
