600升定向风送农用喷雾打药机组

　　这套三维结构呈现的是一台挂载式定向风送植保喷雾设备，核心储液容积为600升，主要面向果园、园林、经济作物种植带以及设施农业周边的病虫害防治作业。设备整体以背负或三点悬挂方式适配农用拖拉机，机架、药箱、风筒、喷臂、管路与液压执行元件在模型中均有较完整表达，适合结构设计人员核对布置关系、干涉边界和维护空间。

　　从实际作业逻辑看，药液由大容量主药箱供给，泵组通过管路将加压液体输送至风筒出口处的雾化喷嘴，再由轴流风机形成的高速气流携带雾滴定向送出。相比普通喷杆喷雾，这种带风送通道的结构能够把雾滴推送进树冠内部，增强叶片背面和密集枝条区域的附着效果，适合柑橘、苹果、葡萄等冠层较厚的作物。主药箱旁还设置清水箱，用于药剂配制后的管路清洗、手部冲洗或药箱残液稀释，这在田间换药和作业收尾时很关键。

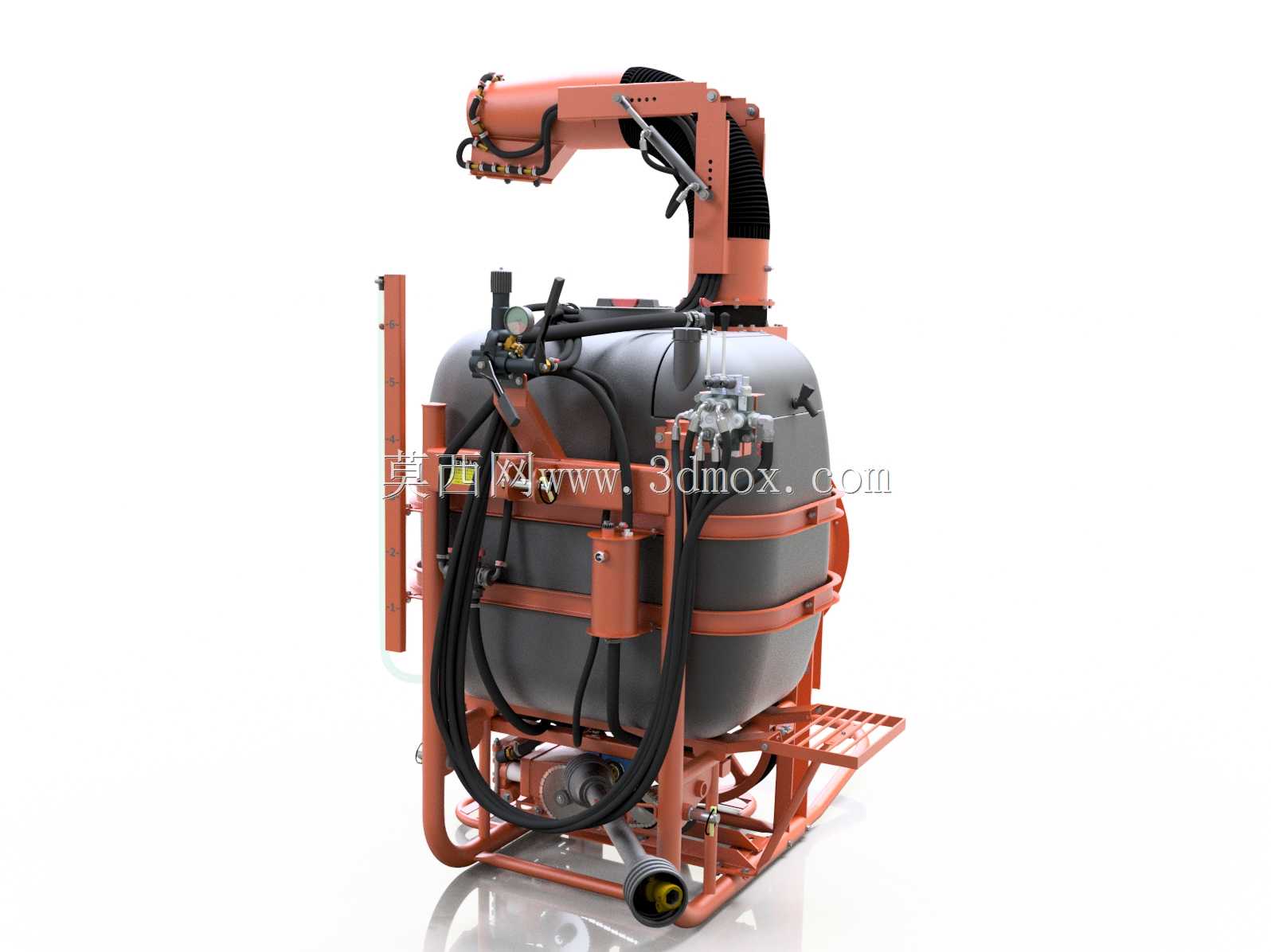

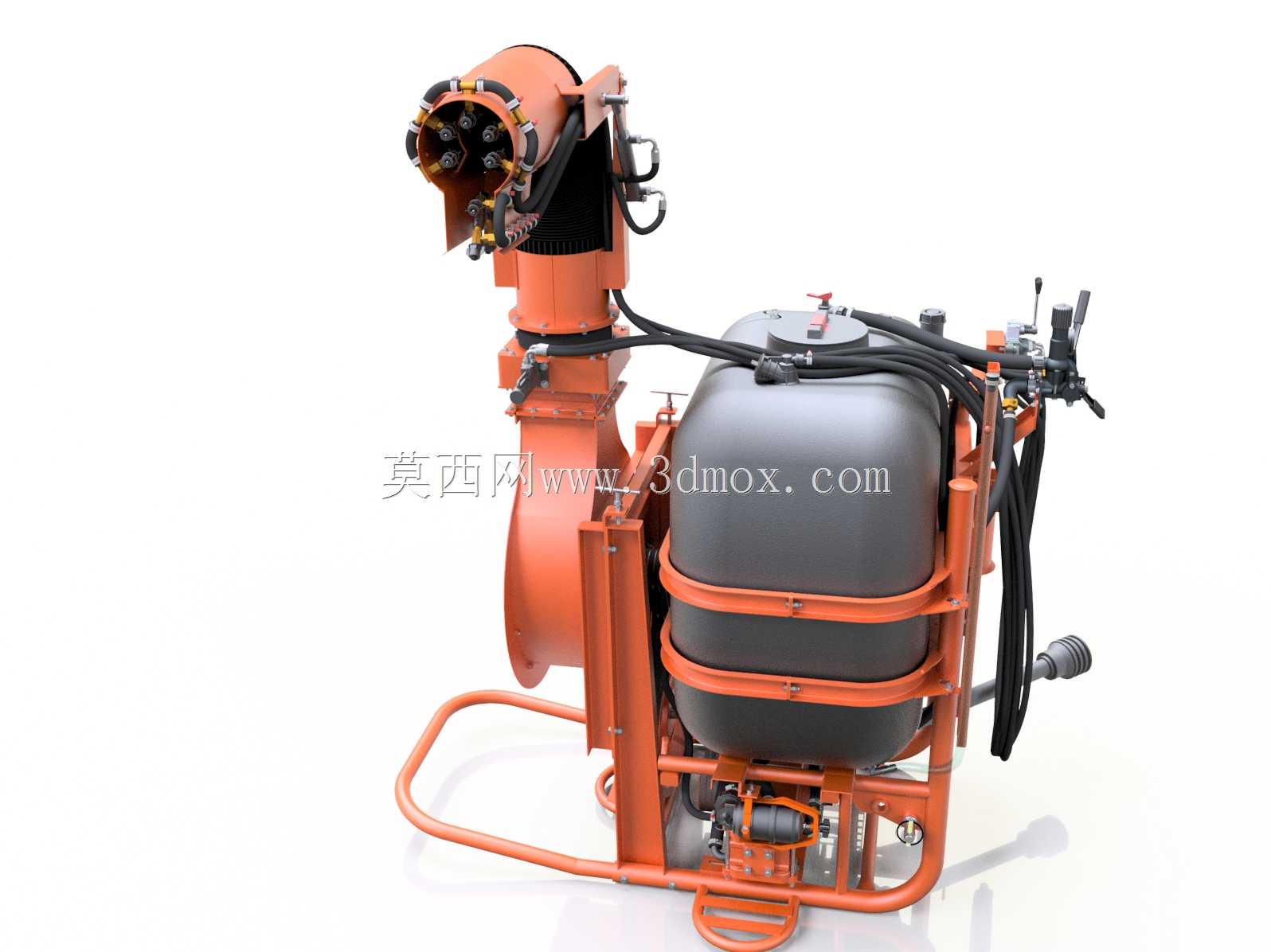

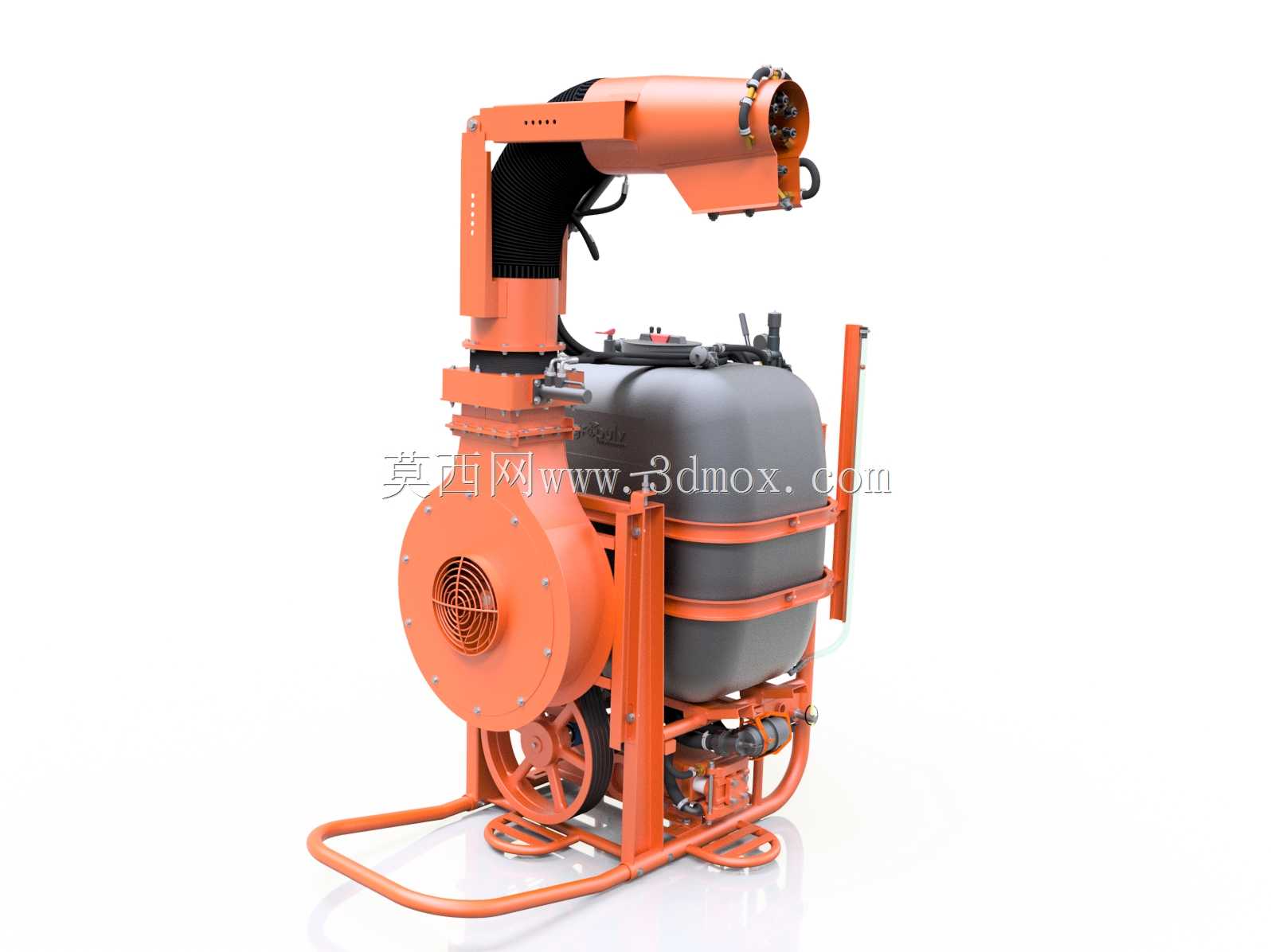

　　模型中最醒目的部分是上方弯曲的送风筒和前端喷射口。风筒并非固定死角度，而是通过液压执行件实现回转与俯仰调节，使喷流方向能够根据树高、行距和风向变化进行调整。工程设计上，这种调节机构需要同时关注风筒自重、风机振动、液压管路弯曲半径以及回转限位。若铰接点刚度不足，长期振动会导致喷口漂移；若软管走线没有预留摆动长度，又会在风筒转向时出现拉扯或磨碰。图中黑色软管沿机架和铰接区域布置，建模时应重点检查其在极限角度下的最小弯曲半径和固定卡箍位置。

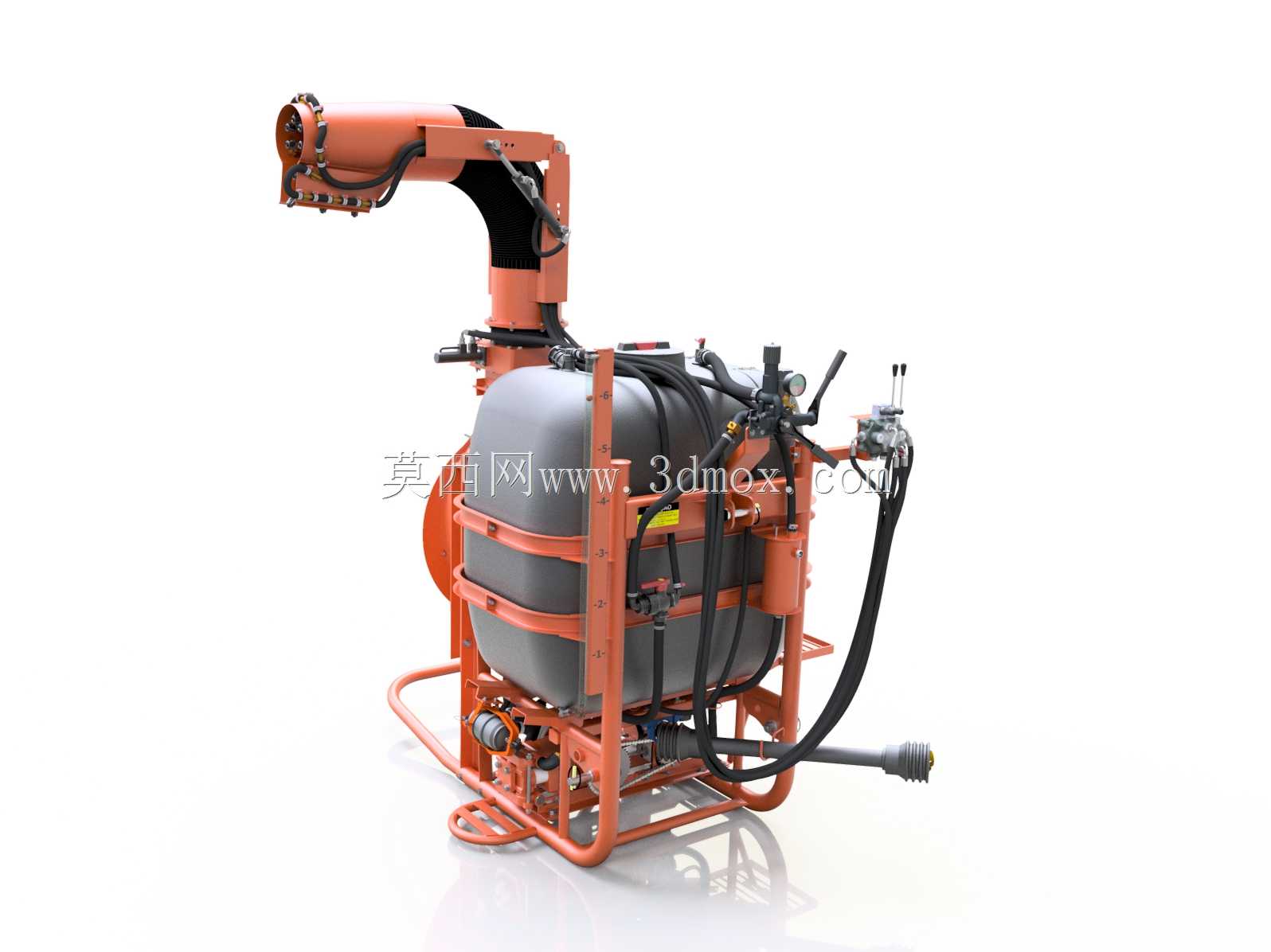

　　储液部分采用大容量灰色箱体，外部由橙色管式框架包围。框架不是单纯装饰，它承担挂载、吊装、防护和管路固定功能。药箱受液体晃动影响，机架在满载工况下会承受明显交变载荷，因此底框承托面、竖向支撑杆和上部抱紧带需要形成连续传力路径。箱体前方和侧面集中布置阀门、压力表、过滤器、泵体及操纵件，这种紧凑布局有利于操作人员在地面完成调压、切换和检修，但也要保证手柄操作空间不被风筒、油管和机架遮挡。

　　外形与安装边界方面，设备宽度主要由药箱和外侧防护架决定，长度方向包含底部悬挂架、泵组及向后延伸的管路，高度方向则由立起的风筒决定。进行整机匹配时，不能只看静态停放尺寸，还要校核风筒俯仰、左右回转时扫过的空间，避免与拖拉机驾驶室、轮胎、悬挂拉杆或果树枝干发生干涉。挂载点附近应留出拖拉机三点悬挂连杆的装配间隙，底部支撑脚要满足停放时稳定着地，管路末端接头则需方便快速连接与拆卸。

　　风送喷雾系统的设计重点还在于气液匹配。风机风量、出风口面积、喷嘴流量和工作压力共同决定雾滴粒径与射程。若喷量过大而风速不足，雾滴容易在近处坠落；若风速过高而雾化不均，又可能造成雾滴飘移。三维布置时，喷口中心高度、风筒俯角和喷嘴排列间距应结合典型作物冠层高度确定。泵组、过滤装置和调压阀的位置则要兼顾吸入管路长度，减少吸程过长带来的气蚀和供液不稳。

　　机架底部采用弯管围合结构，既保护药箱下部，也为泵、传动轴和连接附件提供安装面。现场维护时，操作人员常需冲洗过滤器、检查隔膜泵、更换喷嘴和收放喷管，因此模型中各附件不宜完全埋入框架内部。踏板、支撑脚和吊装点的位置也会影响日常使用：支撑脚过窄会导致脱机停放时晃动，吊点不合理则会在起吊时让药箱或风筒承受附加弯矩。

　　总体来看，该设备结构围绕“大容量储液、定向风送、液压调向、挂载作业”四个核心展开。建模和选型时应把药液重量、风机振动、悬挂载荷、管路摆动和维护可达性放在同一空间中校核，而不是单独追求外观紧凑。对于植保机械设计人员，这套结构可作为风送式喷雾机机架布置、药箱集成、风筒铰接和液压管路走线的参考对象。
