多介质涂装供料泵组集成装置

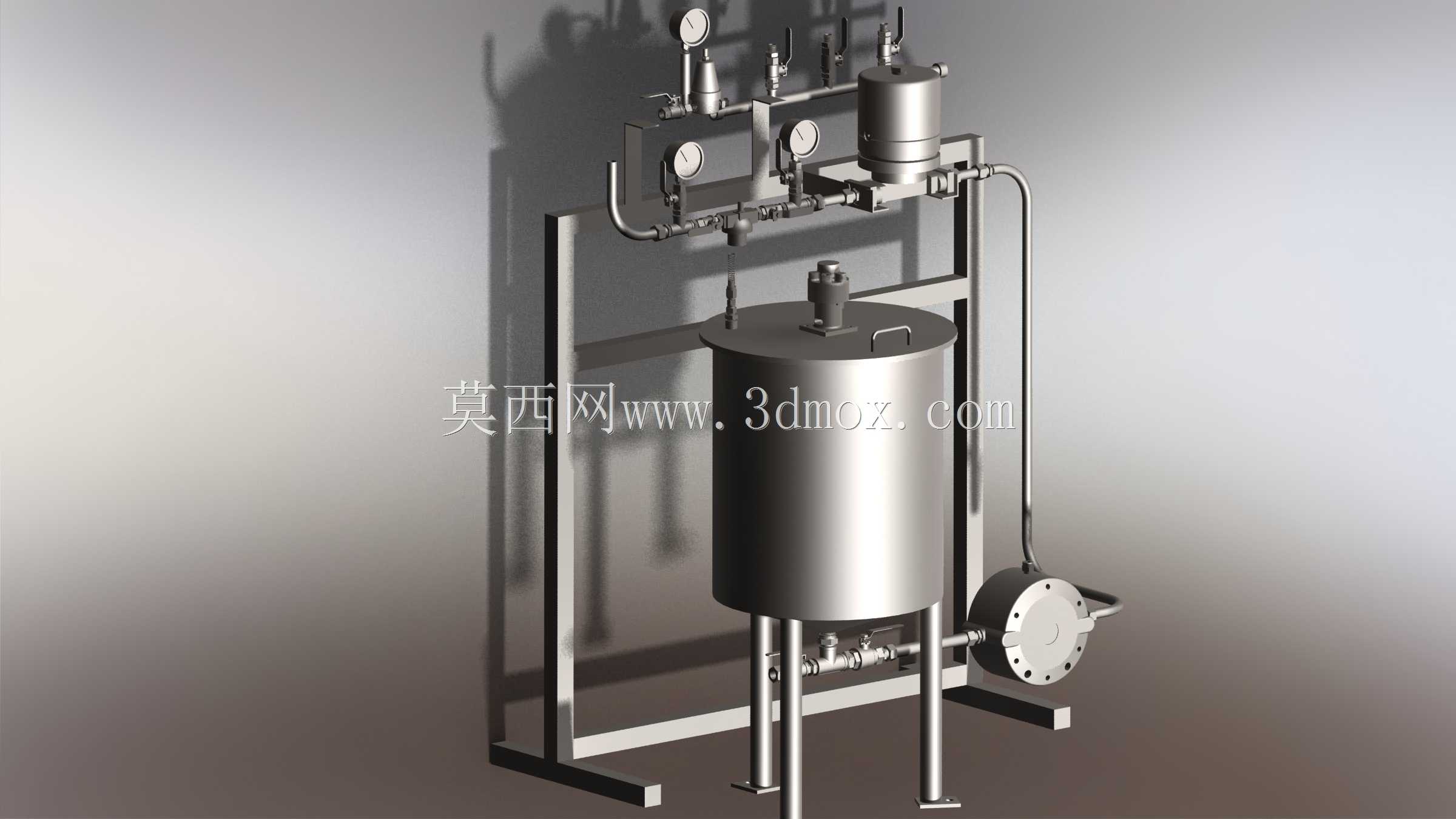

　　这套三维结构围绕涂装工序中的多组分涂料供给环节展开，主体由立式搅拌储料桶、顶部计量与调压管路、多路阀件、隔膜输送泵以及方管焊接机架组成，适用于家具喷涂、金属件表面涂装、塑胶件面漆线等需要同时输送硬化剂、油漆和稀释剂的作业场景。现场布置时，设备通常靠近喷漆室或喷涂工位侧边，储料桶承担涂料暂存与轻度搅拌功能，避免色漆、填料在静置过程中沉降；桶体采用支腿抬高结构，底部留出排污、检修和接管空间，操作人员可从正面观察液位，也可通过桶盖位置补充物料。

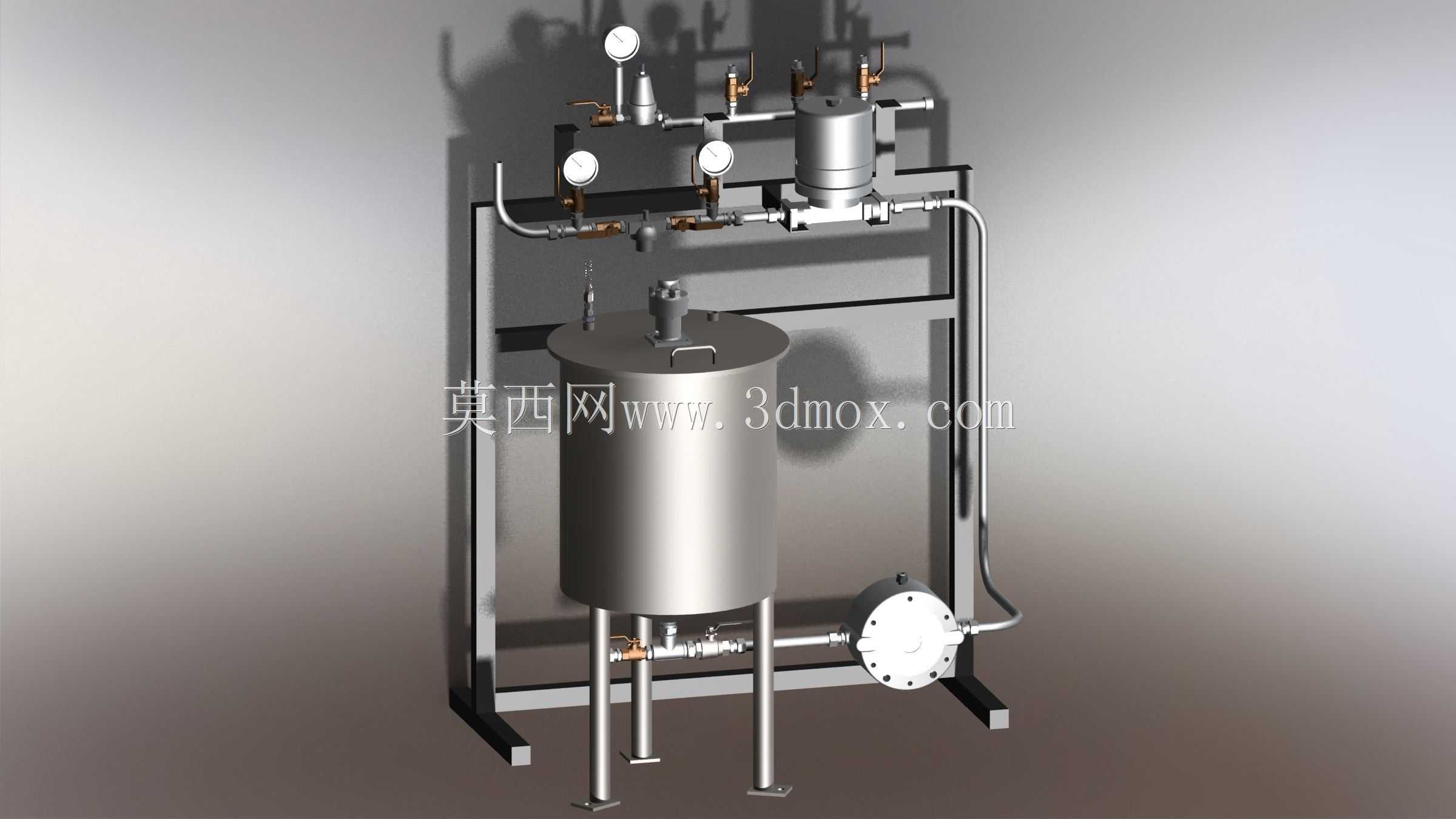

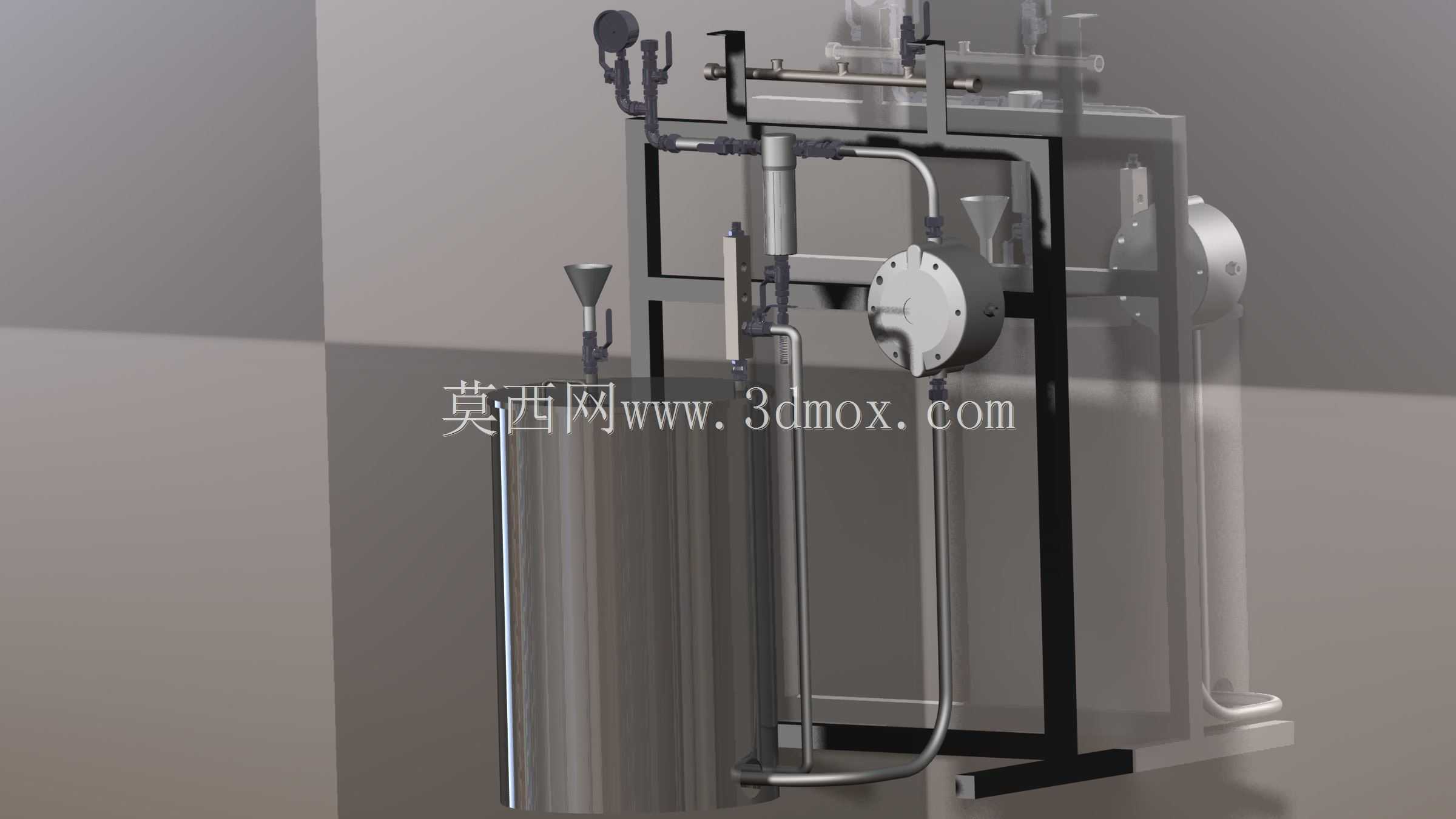

　　从结构思路看，装置没有采用分散摆放的桶、泵、压力表布局，而是把供料、过滤、调压、搅拌和管路支撑整合在一个框架内。上部横向管汇集中布置压力表、阀门和接头，能够分别显示不同介质或不同回路的压力状态；管路走向沿框架立柱和横梁固定，减少悬空软管摆动，也让日常点检时更容易识别流向。隔膜泵布置在机架侧下方，靠近储料桶出料位置，吸程短、入口阻力小，便于涂料从桶内抽出并向喷涂设备稳定输送。泵体与机架之间保留拆装空间，后期更换膜片、阀球或密封件时不需要整体拆解上部管汇。

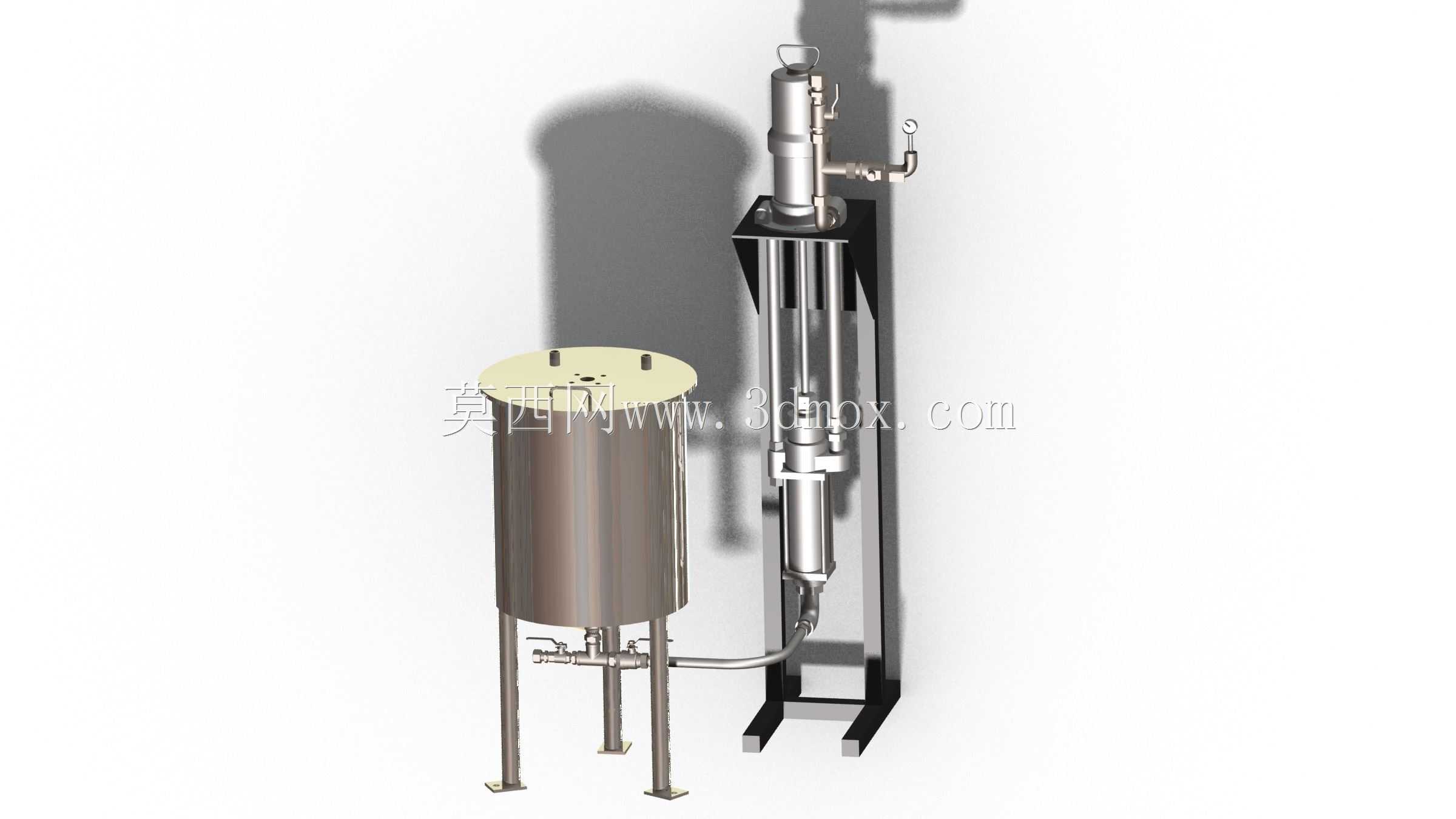

　　立式储料桶为圆筒形结构，上盖设置搅拌驱动部件和加料口，桶身下部设置出料接口。圆筒结构在承载液体时受力均匀，内壁无明显死角，配合搅拌轴可使油漆与固化剂、稀释剂在循环过程中保持较均匀的黏度状态。对于双组分涂料，供料系统的关键不只是把液体送出，还在于压力稳定、流量连续和回路清晰。模型中多路仪表与阀组的组合，可用于调节喷涂压力、切换供料回路、观察过滤器前后压差，以及在停机时进行泄压和清洗。

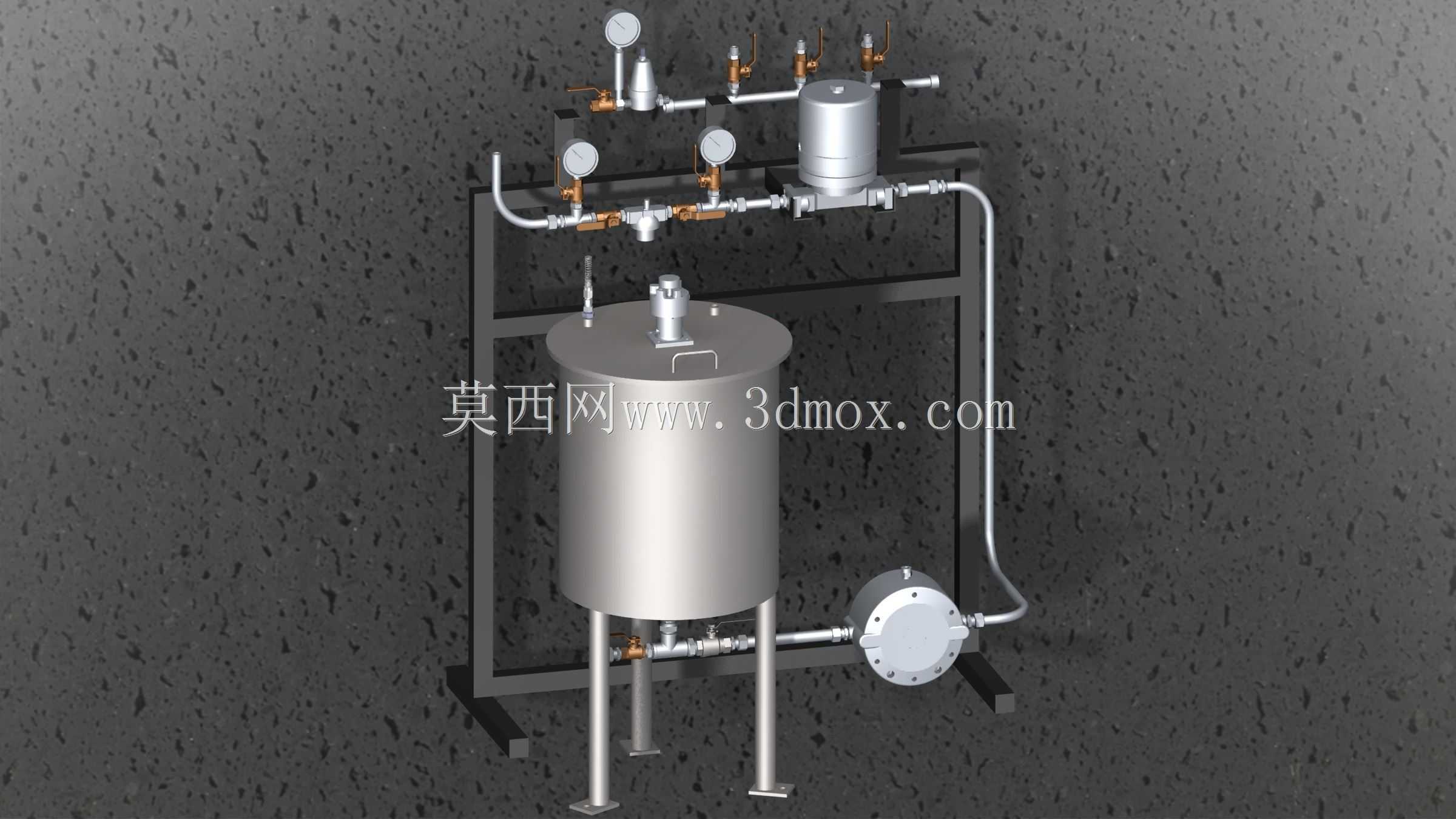

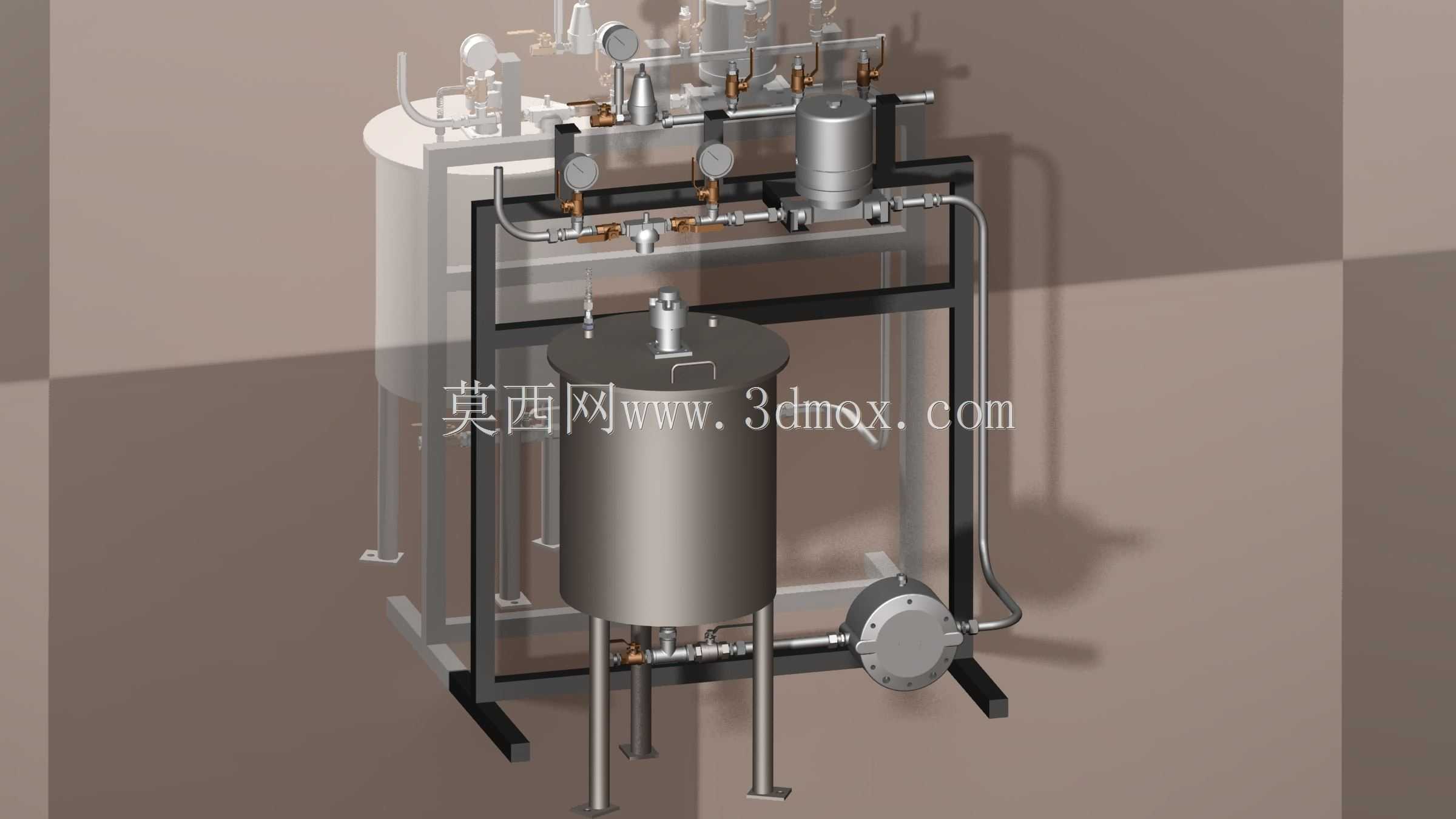

　　机架采用矩形钢管焊接成门形支撑，上部承载管汇和小型罐体，下部围住储料桶并固定泵体，整体重心落在四条支腿范围内。搬运时可通过框架底部或立柱作为吊装、叉车着力点；就位后需保证支腿着地平稳，若用于长时间连续生产，建议在支腿下方增加减振垫或地脚固定，以降低隔膜泵往复工作带来的振动。设备正面预留操作通道，压力表朝向人员观察侧，手阀手柄布置在容易触及的位置，侧面则留给软管走线和泵维护，这种排布符合涂装车间常见的靠边安装方式。

　　安装边界方面，模型的占地主要由底部框架长度、宽度和储料桶支腿外廓决定，高度方向的最高点为顶部仪表和阀件，因此在布置到喷漆线旁时，不仅要核对设备平面投影，还要预留桶盖开启、加料、压力表读数以及上部管路拆卸空间。设备后侧与墙之间应留出软管弯曲半径和检修距离，侧面泵组位置需保证能够徒手拆装泵盖和进出口接头。若现场使用溶剂清洗，管路接头处应设置接液盘或导流措施，避免稀释剂滴落至地面。

　　在功能细节上，该装置把搅拌、泵送、压力显示和管路阀组集中表达，适合结构设计者参考涂装供料单元的框架搭建、泵体选型位置、仪表高度设定以及管路分层方式。建模时可清楚看到储料桶与支架的配合关系、泵体进出口方向、顶部管汇的空间层次，以及各阀门操作面的朝向。对于设备选型人员而言，这类结构能够帮助判断多介质供料系统在车间中的占位、维护通道和与喷涂主机之间的管线连接方式，也便于进一步细化材料规格、管路通径和支撑强度。
