牵引式2000升电控断药喷杆喷雾机

　　这套三维结构对应大田植保作业中常见的牵引式宽幅喷杆喷雾机，核心用途是在小麦、玉米、大豆、棉花等连片作物地块完成除草剂、杀虫剂、杀菌剂以及叶面肥的均匀喷施。设备采用拖拉机后牵引方式转移与作业，药箱额定容量2000L，并集成独立清水箱，清水箱主要用于药路冲洗、操作人员手部清洁以及作业后残液稀释，避免混药、换药时高浓度药剂在泵体、管路和喷头处结晶堵塞。

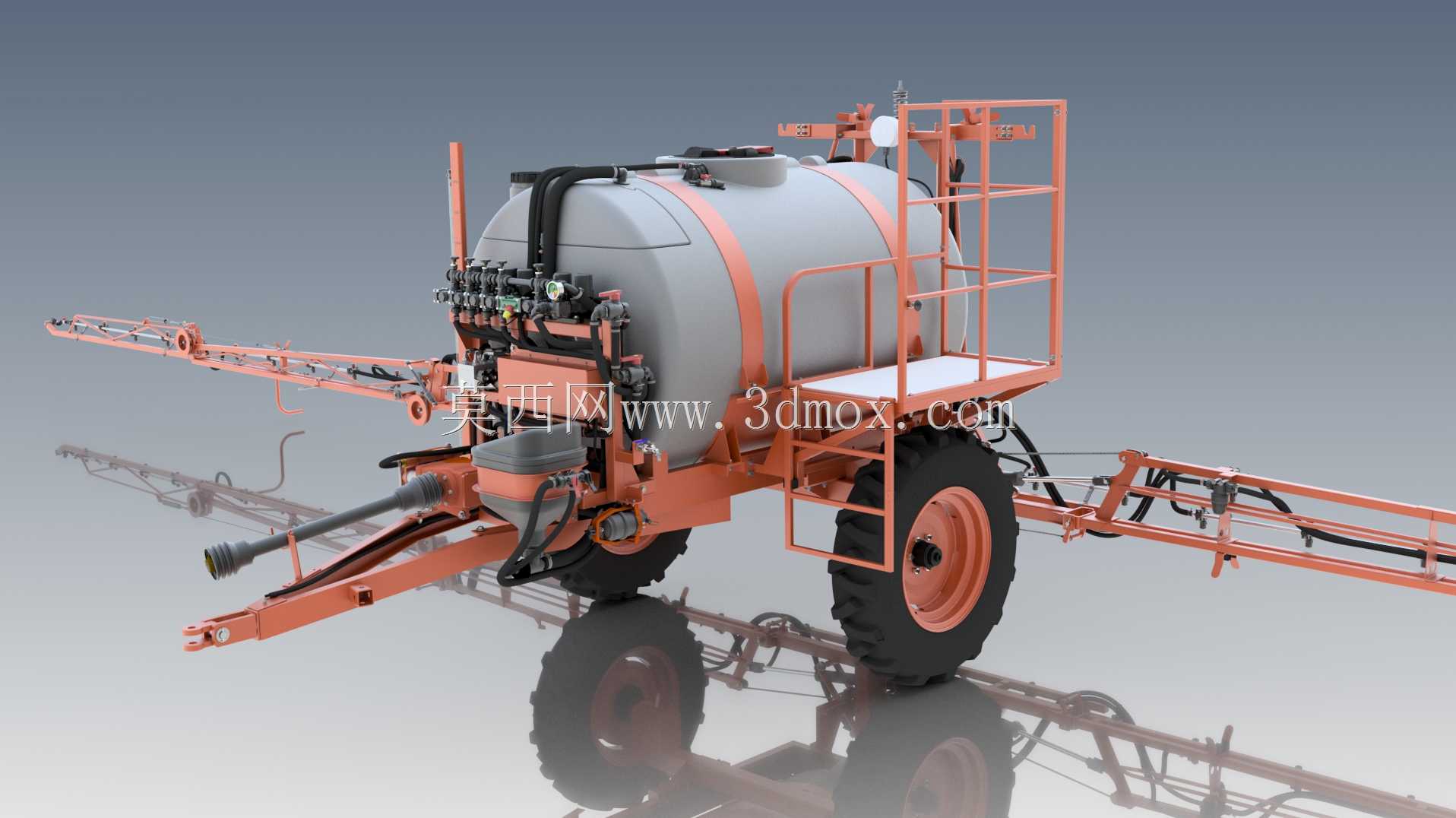

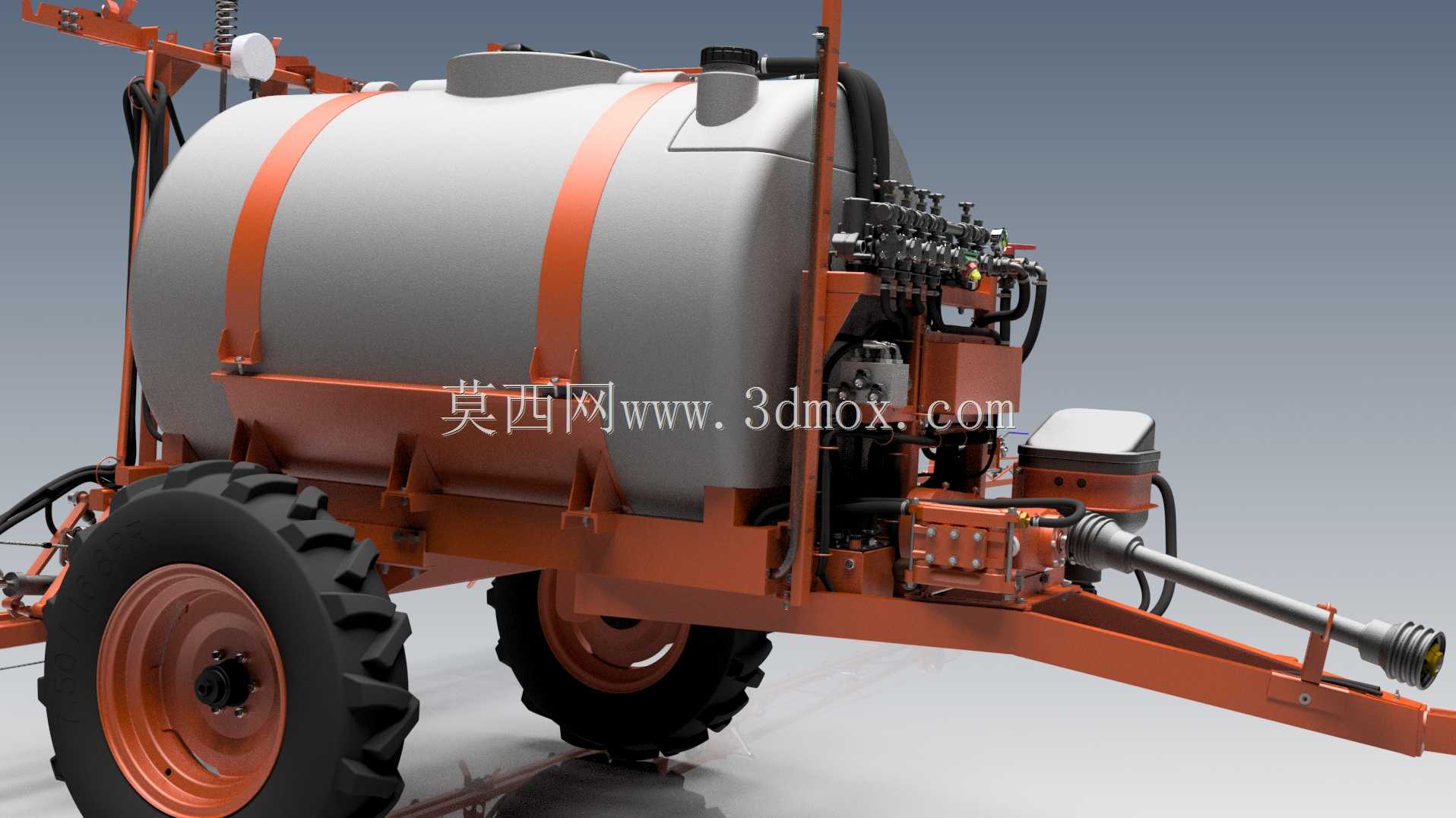

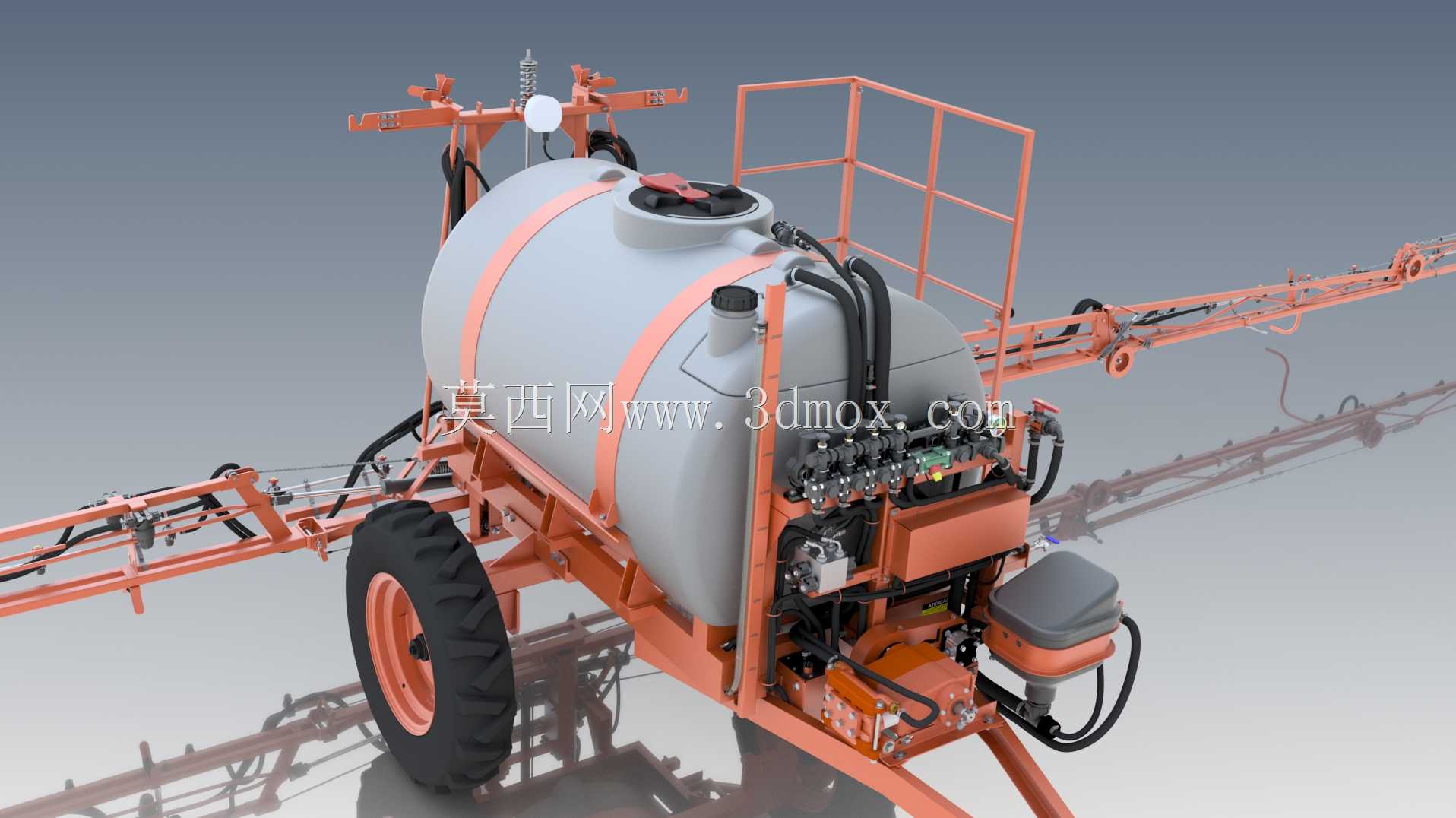

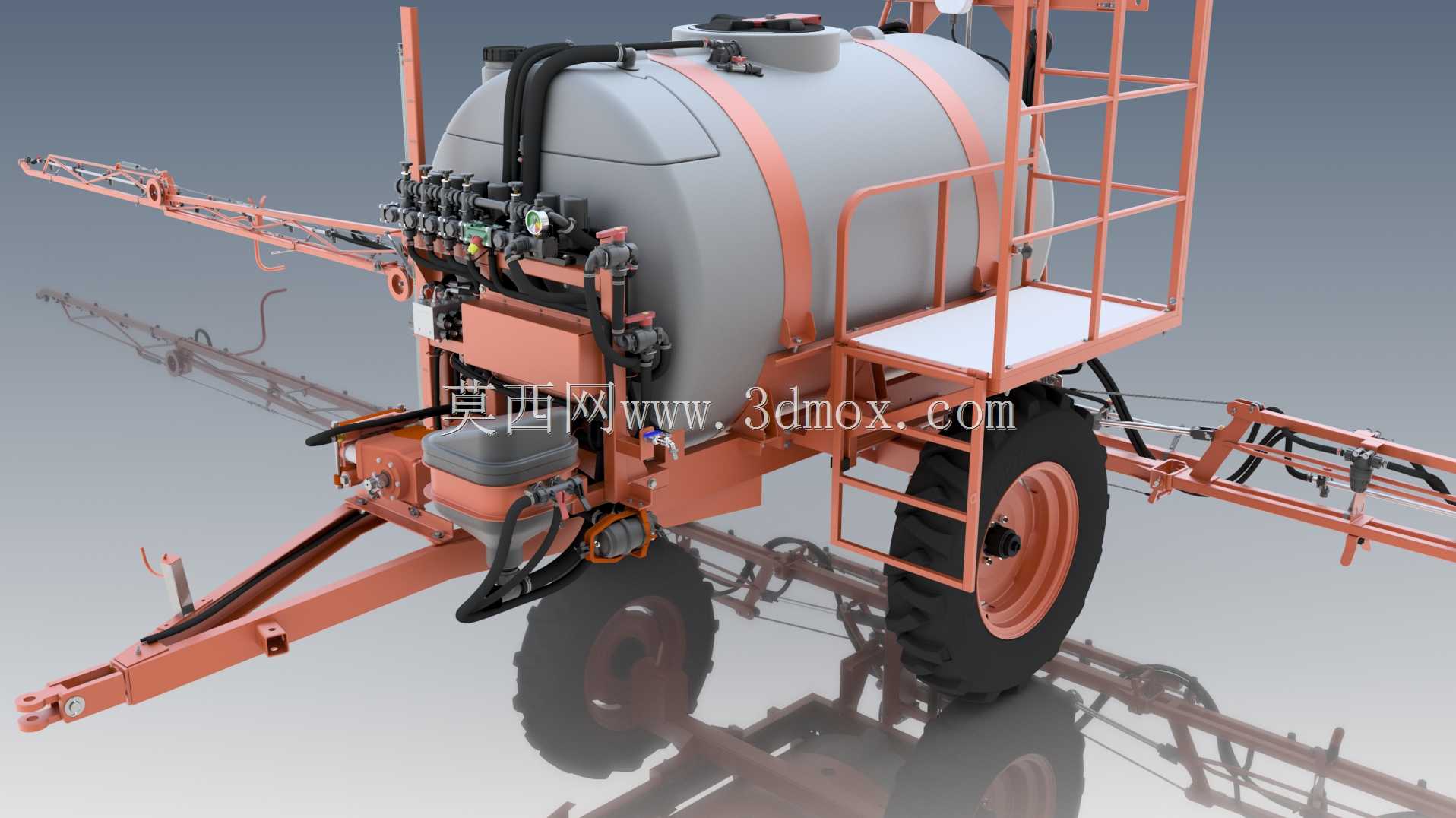

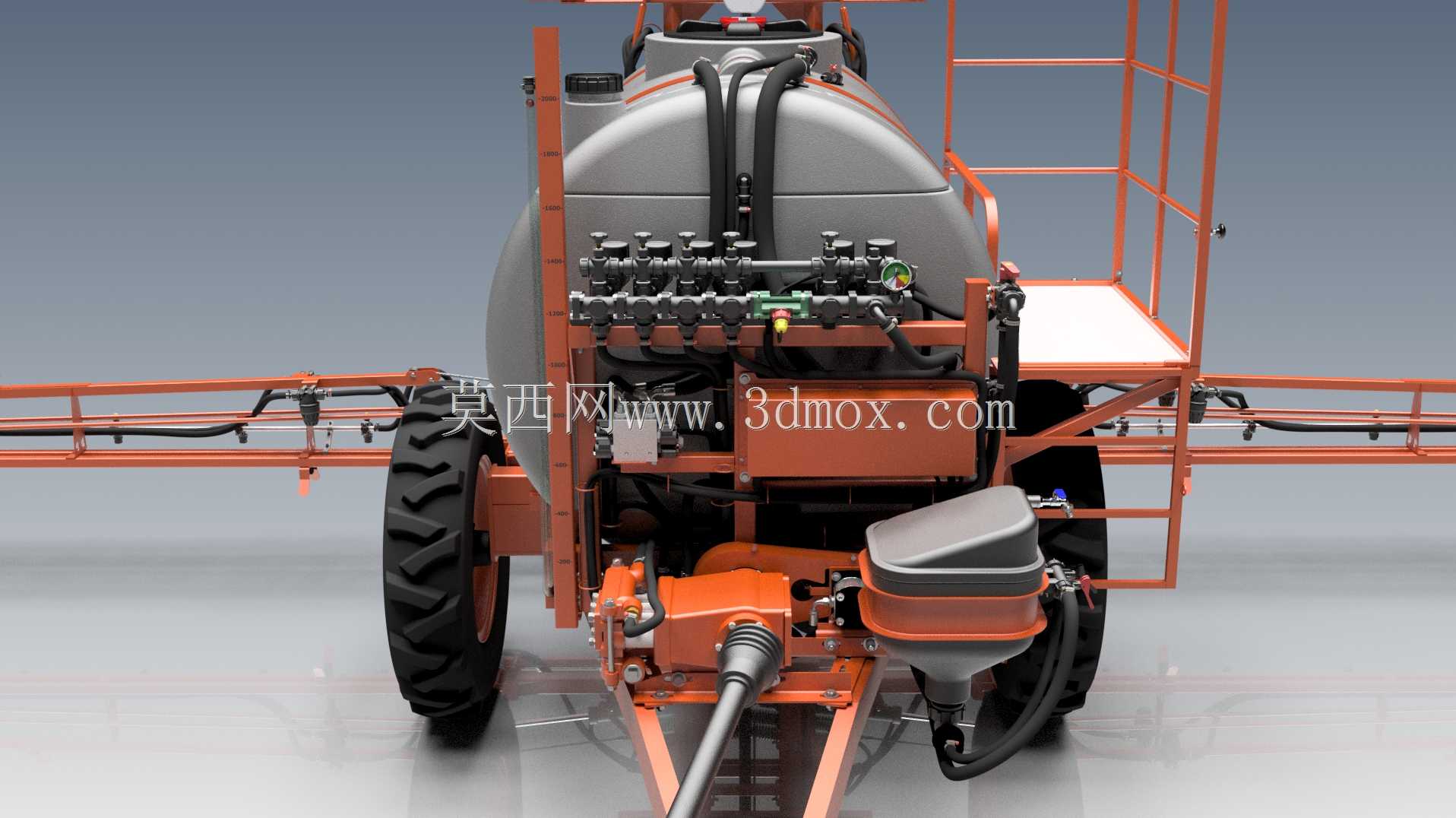

　　整机布置围绕“大容量储液—稳定泵送—宽幅喷洒—快速停喷”展开。中部卧式主药罐承担储液与配重作用，罐身采用圆滑过渡外形，减少内部药液晃荡对牵引行驶稳定性的影响；罐顶设置加注口、滤网和通气结构，罐底向吸液口倾斜，便于残液排净。机架采用焊接框架，牵引梁向前延伸并通过牵引环与拖拉机挂接，附近布置传动轴、液泵和过滤组件；行走部分采用大直径农用轮胎，接地比压低，能够在松软田块中降低碾压和陷车风险。后部与两侧设置作业平台、护栏和爬梯，方便人员加注、检修和操作控制阀组。

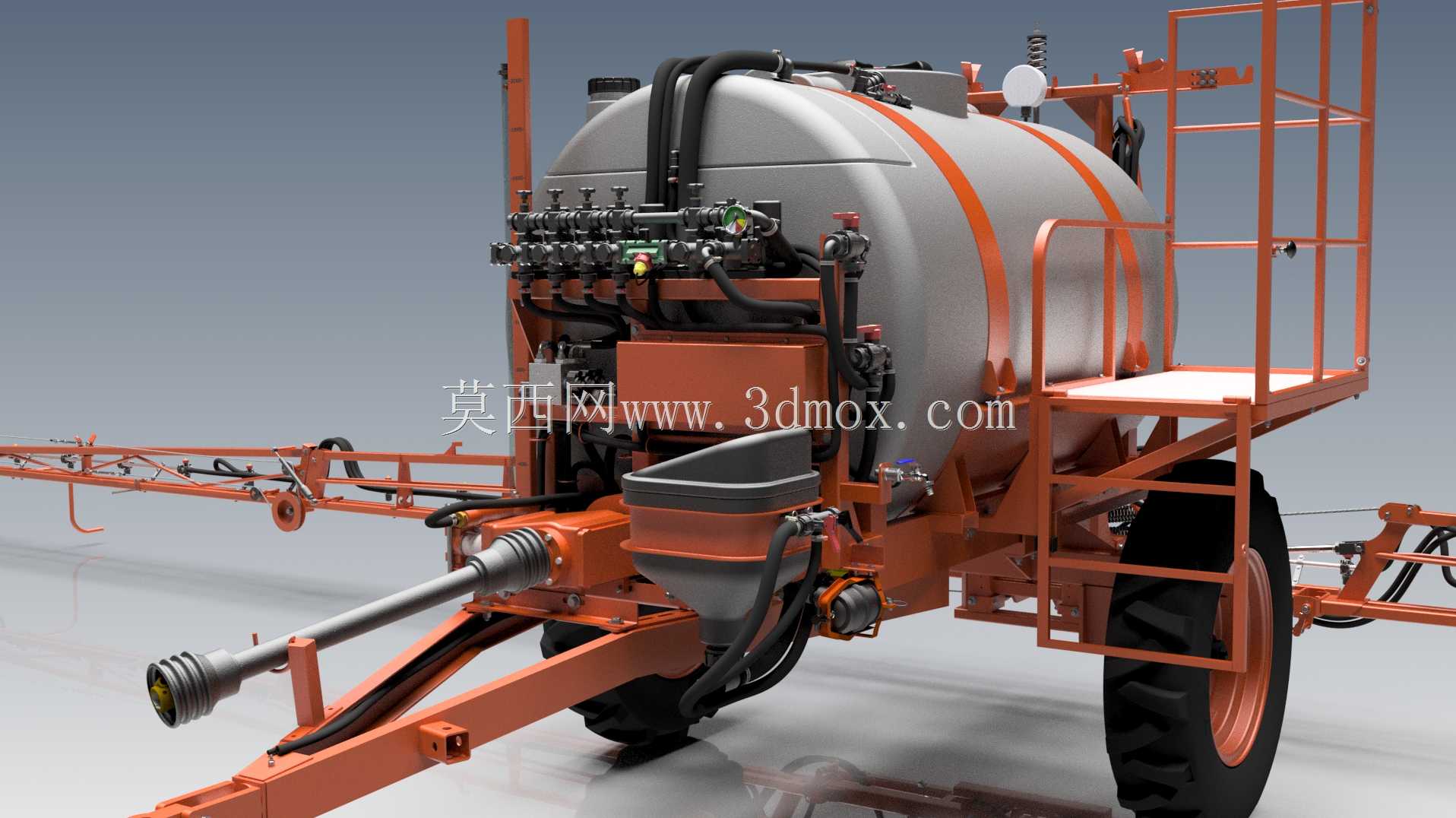

　　喷药系统的关键在电控命令与分段切断。药液经主过滤器进入隔膜泵或柱塞泵后，被输送至多路分配阀，再沿喷杆管路分配到各段喷头。模型中体现的电控断药机构可在到达地块边界、重叠作业区或遇到障碍物时迅速关闭对应喷段，减少重喷、漏喷和地头药剂浪费。与单纯人工扳阀相比，电控执行机构把开关动作集中到控制回路，配合卫星定位监测，可依据作业轨迹判断喷幅覆盖情况，使驾驶员在牵引行驶中不必反复回身操作手动阀。

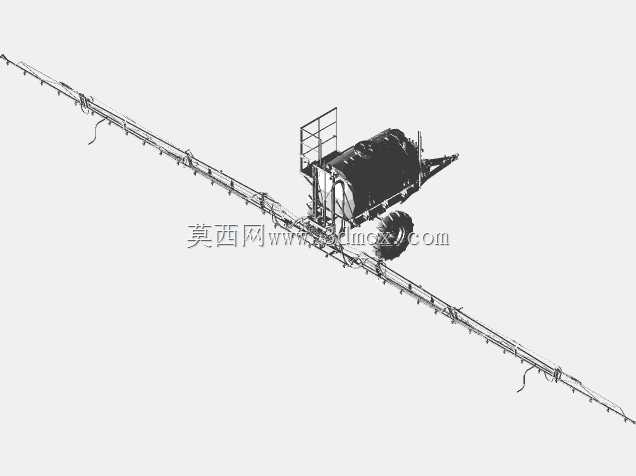

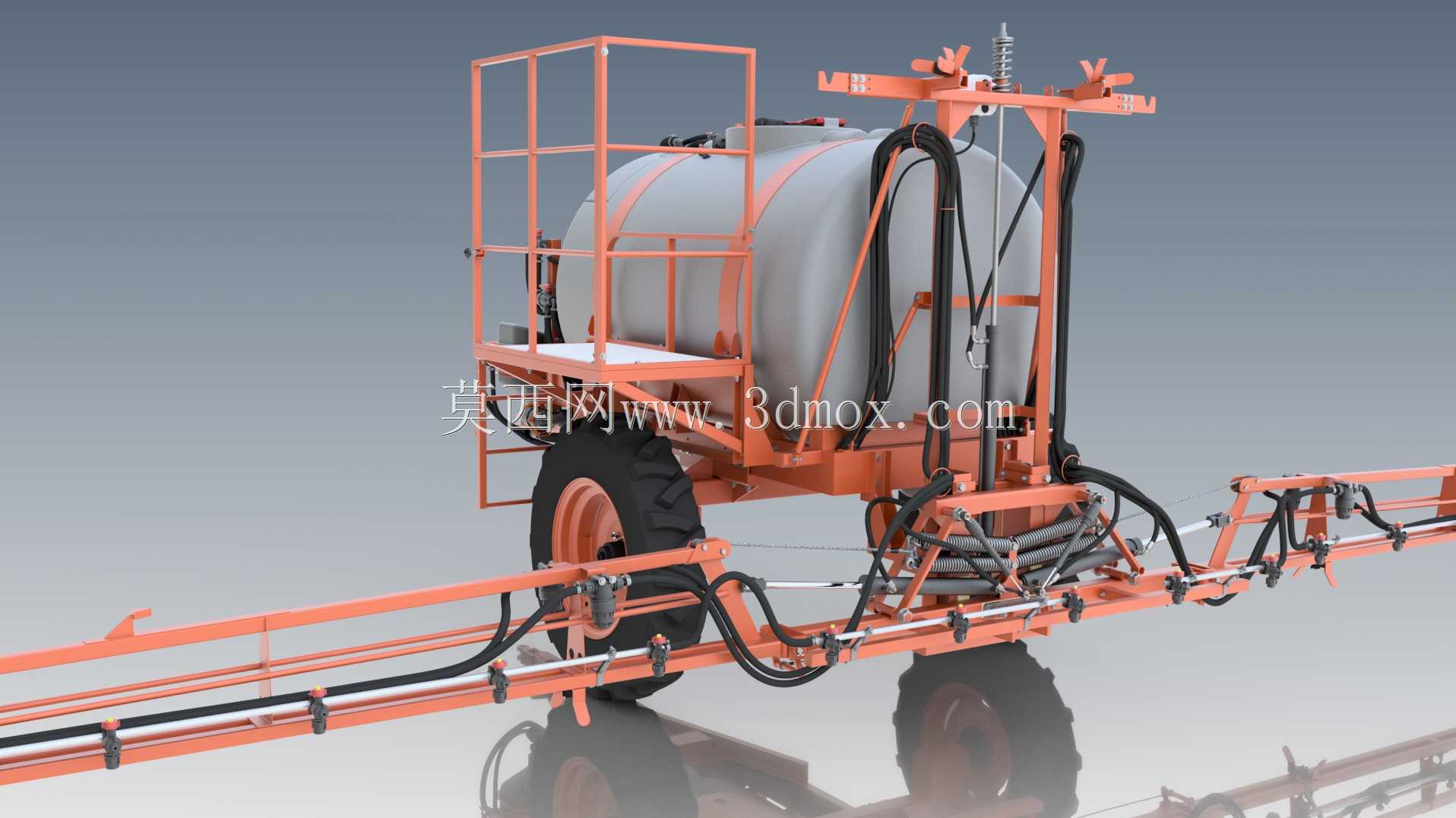

　　喷杆展开长度约18m，是决定作业效率的主要边界尺寸。为兼顾道路运输和田间展开，喷杆采用多段折叠结构，内侧段与主机架铰接，外侧段通过液压缸完成举升、展开和收回。折叠后整机宽度被压缩到道路通行和库门进出允许范围内，展开后则形成长而直的喷洒幅宽。喷杆悬挂并非刚性锁死，而是通过四连杆、平衡弹簧或缓冲机构保持相对机架的浮动能力，使喷杆在地面起伏时尽量维持设定离地高度，减少喷头高度波动造成的雾化覆盖差异。喷杆端部设置防撞回位结构，碰到田埂、立柱或树木时可产生偏转，避免薄壁管和喷头座直接折断。

　　液压系统主要服务于喷杆折叠、升降和运输锁定。油缸位置、铰点间距和管路走向在三维模型中需要重点检查：展开过程中喷杆外段不能与药罐、护栏、轮胎或平台发生干涉；收回后外段应可靠贴近机身，重心不过度后移；喷杆降至作业高度时，喷头与作物冠层之间应保留稳定距离。液压软管需预留摆动余量，避免在铰接轴附近形成小半径折弯，同时与药液管、电缆分开固定，降低药剂腐蚀和摩擦破损风险。

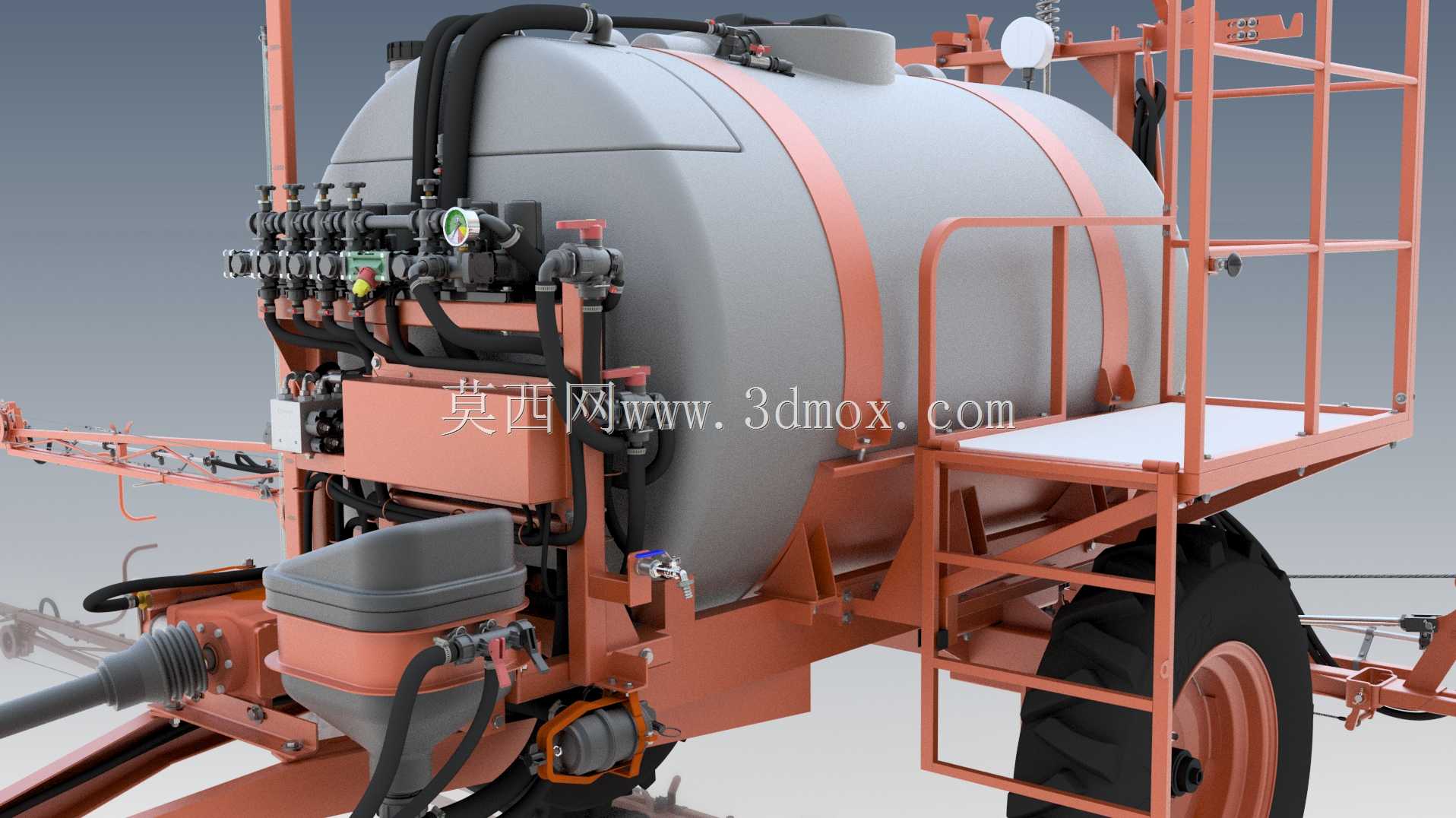

　　液路设计强调过滤、回流和防滴漏。吸液侧设置粗过滤器，压力侧设置分段过滤或喷头过滤，防止杂质进入喷嘴。泵出口配置稳压、调压和回液回路，使喷杆压力在发动机转速变化时仍保持相对平稳。每个喷段末端布置防滴阀，停喷后管路内残余药液不应继续从喷头滴落，以免局部药量过高产生药害。喷头沿喷杆等距安装，喷嘴型号、喷角和间距需根据作物行距、作业速度和目标亩用量匹配；模型中的喷头体、防滴阀、管路卡箍和分段球阀均属于后期BOM细化时不能省略的部分。

　　从安装边界看，牵引点高度、传动轴夹角和轮胎外缘是整机布置的前置约束。牵引梁与拖拉机挂接后，机架应大致保持水平，药罐满载时后轴载荷明显增加，需校核牵引环、梁体焊缝、轮轴和支架强度。传动轴在提升、转向和颠簸状态下都不能超过允许夹角，也不能与牵引梁或泵座碰撞。药罐满载与空载时重心变化较大，平台护栏、管路阀组和折叠喷杆的质量分布应尽量靠近轮轴区域，避免牵引头上翘或转向过重。

　　在结构建模时，可先以药罐容积、喷杆展开幅宽和运输宽度为主参数建立总体骨架，再细化牵引架、轮组、平台、泵座、阀组、喷杆铰接和液压执行件。喷杆部分建议按内、中、外分段建立子装配，便于检查折叠姿态和替换不同幅宽配置。对工程人员而言，这类设备的建模重点不在复杂曲面，而在长喷杆刚度、管路防干涉、铰接运动范围、田间通过性以及人机检修空间的协同；只有把运输、展开、喷洒、停喷和清洗五种状态都纳入校核，三维模型才能真正服务于农机产品设计与选型。
