六百升悬挂式农用喷药储液机组

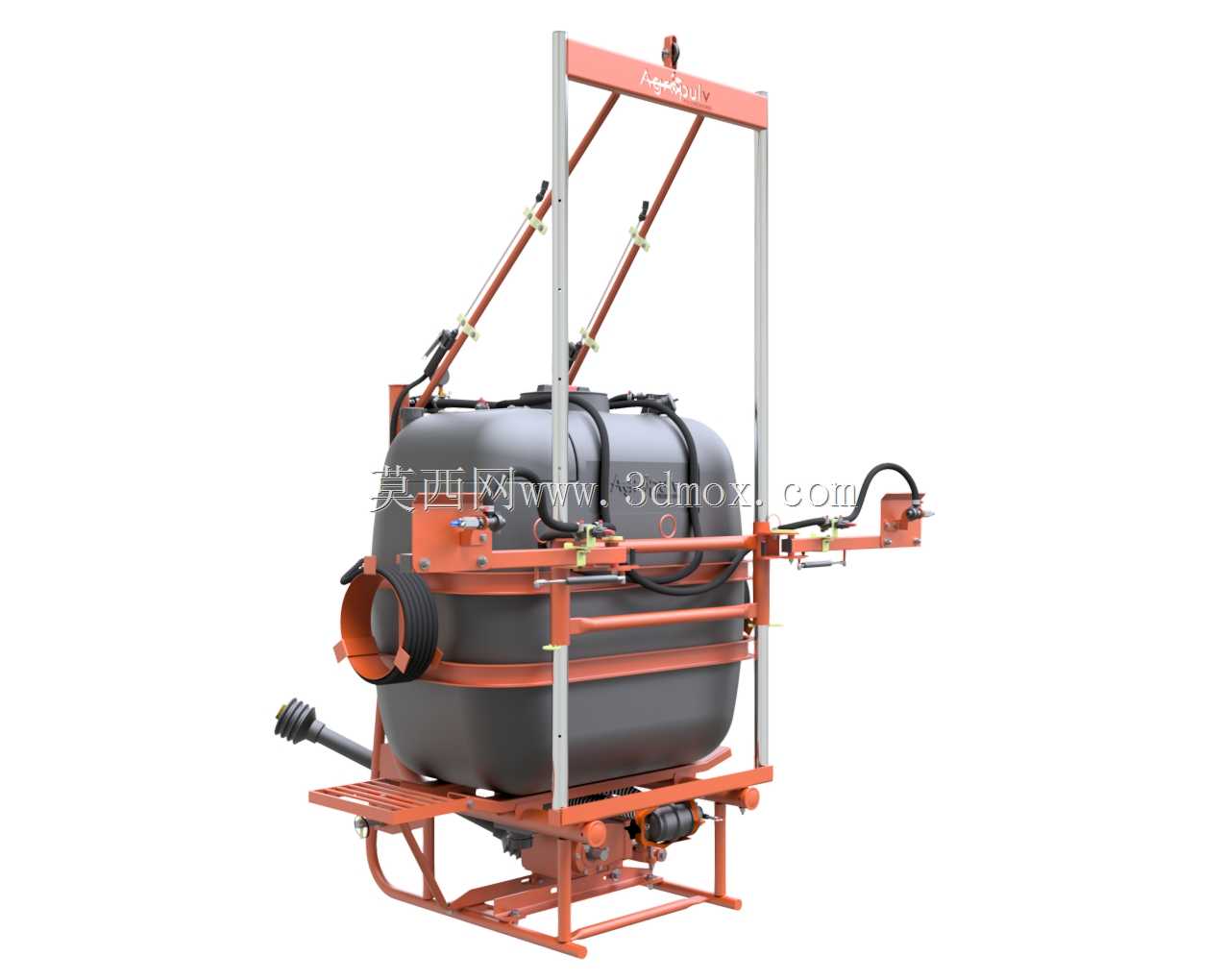

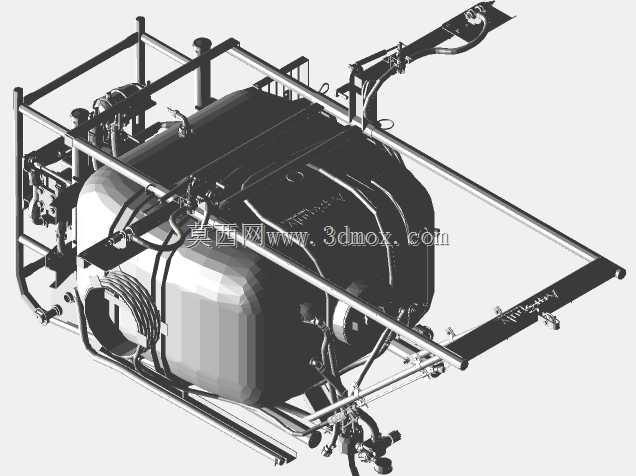

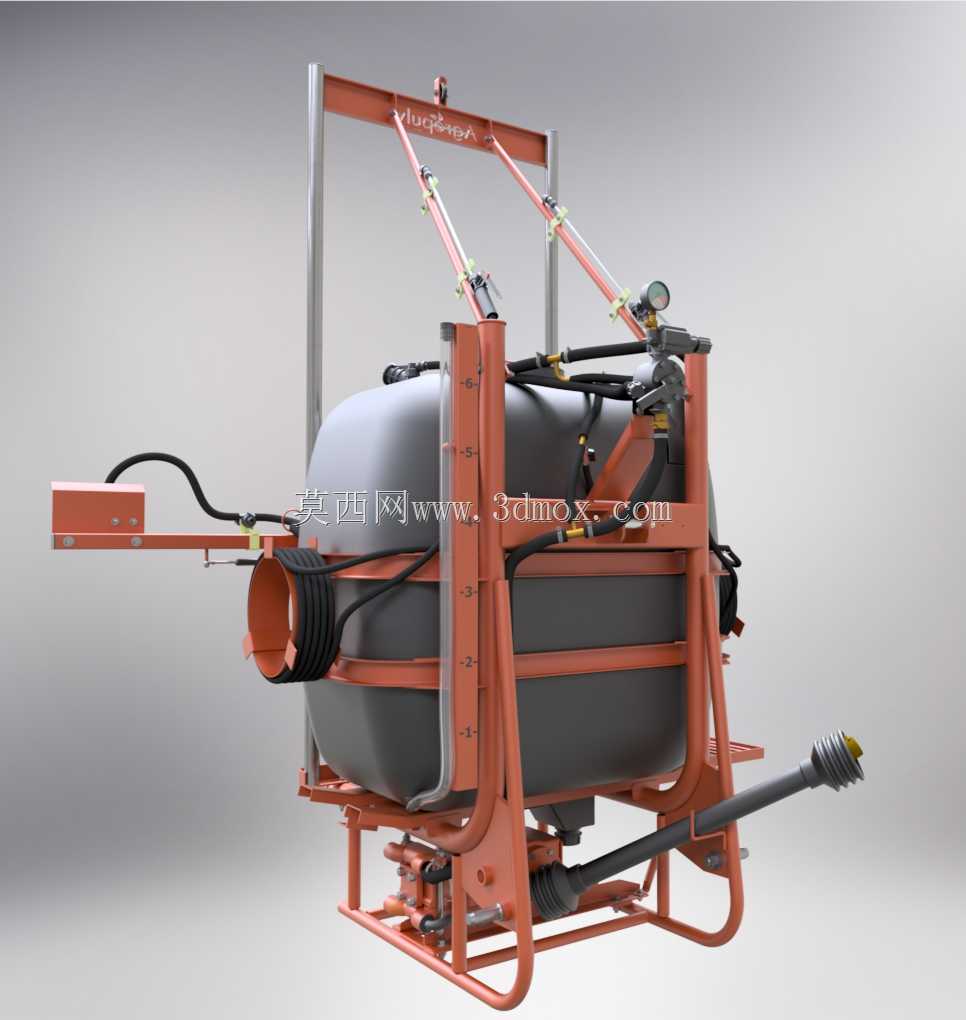

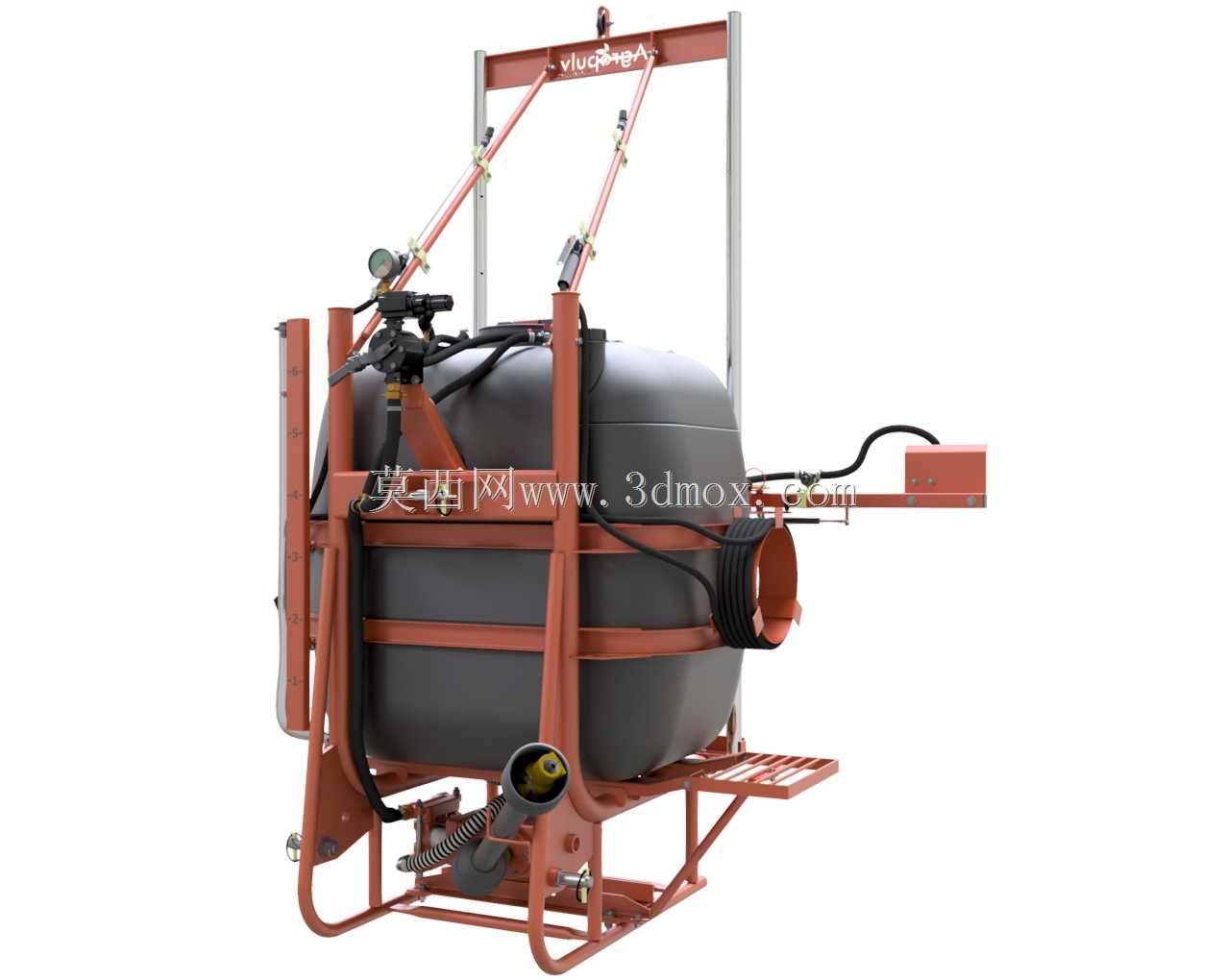

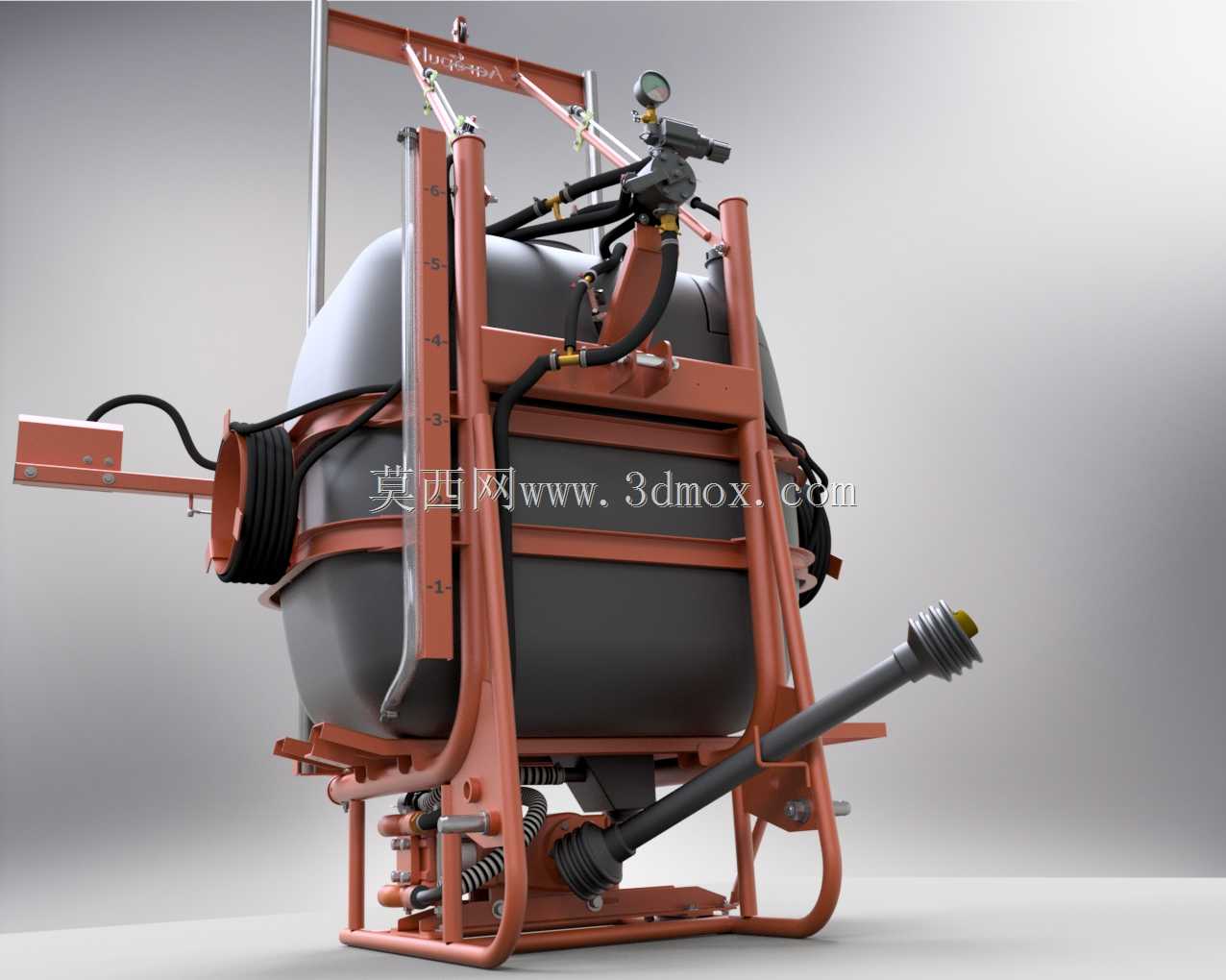

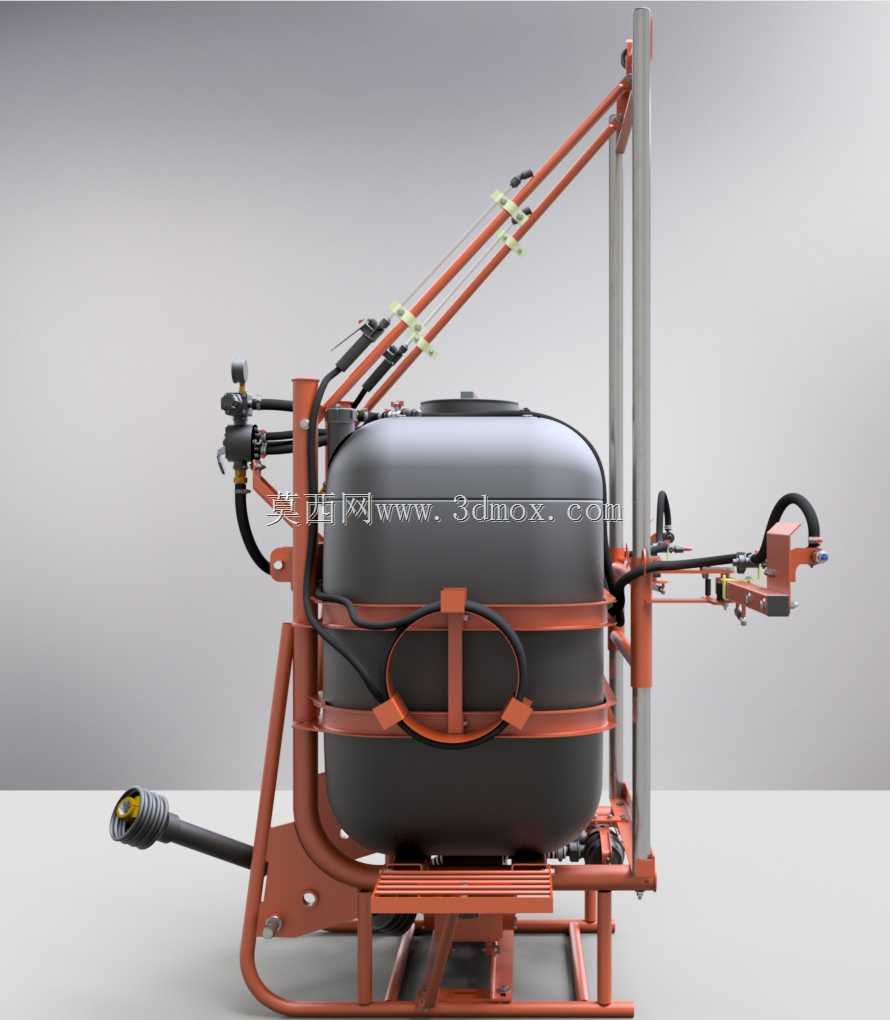

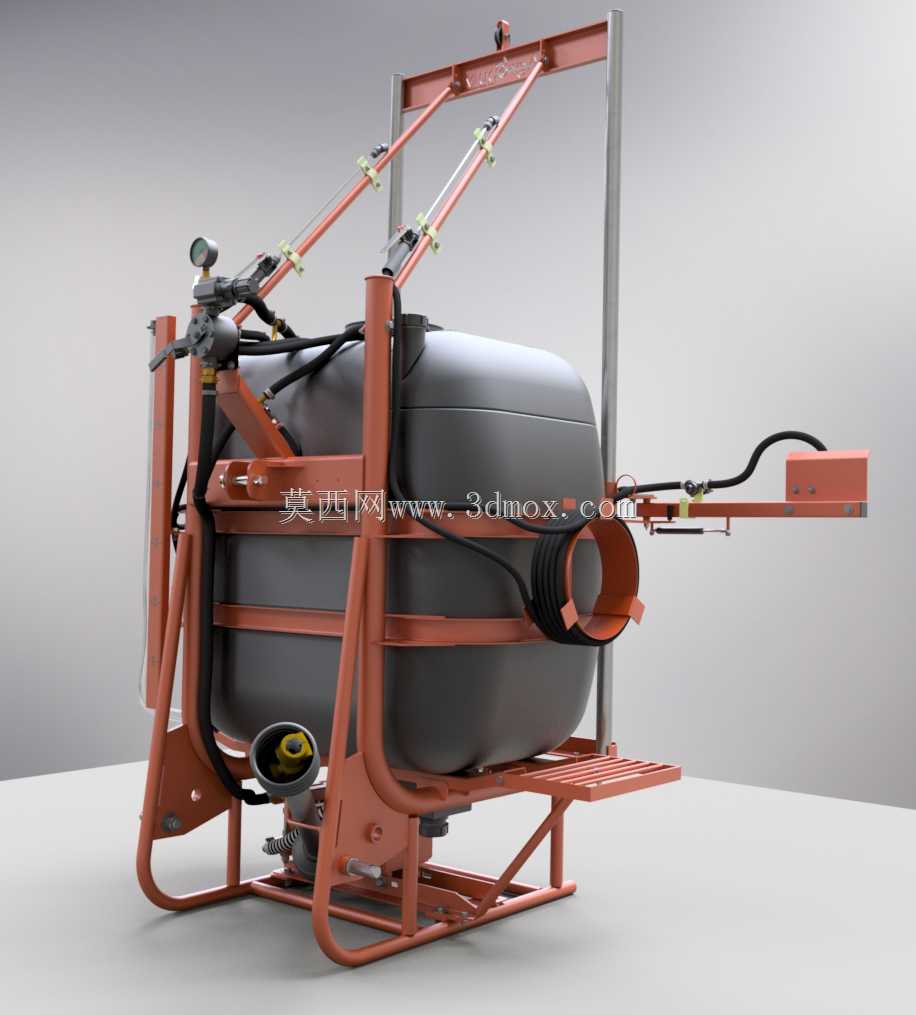

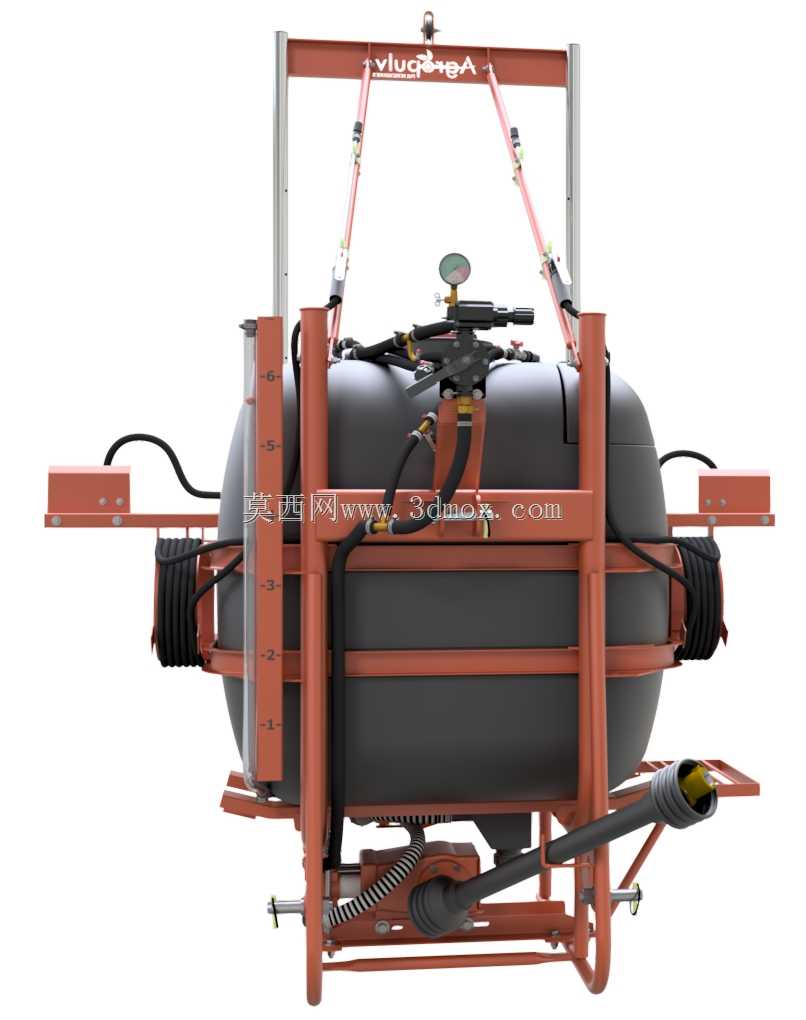

　　这套六百升容量的悬挂式农用喷药储液机组，主要面向中型地块植保作业场景，可挂载在轮式拖拉机后部三点悬挂接口上，完成大田作物、果园行间、经济作物种植区的叶面喷施、土壤封闭施药、液态肥追施等作业。整机采用主储液罐与清水罐集成布局，六百升主罐体用来盛装调配完成的药液，独立清水腔可在作业结束后快速冲洗管路、泵体与喷杆流道，也能在田间临时配药时提供洁净稀释水源，避免残液长期滞留造成药剂结晶、管路堵塞或不同药剂交叉反应。机架部分采用橘红色型钢焊接框架，整体围绕卧式椭圆柱储液罐做包覆式支撑，罐体下部设置多道弧形托梁与抱紧箍带，把满载状态下六百多千克的液体重量均匀分散到机架纵梁与悬挂连接点上，避免局部应力集中导致罐体变形或焊缝开裂。

　　框架上部延伸出立式喷杆挂载支架，支架通过两组平行四连杆机构与主架连接，作业时可将折叠喷杆展开至设定喷幅，转场或入库时能向上翻折收拢，缩小整机横向宽度，满足乡村窄路通行与库门进出要求。药液输送回路配置了隔膜加压泵、调压控制阀组、压力表、多路快接接头与回流管路，泵体动力由拖拉机后输出轴通过传动轴传入，输入端设置安全离合器与过载保护结构，当喷杆触碰到障碍物或管路压力骤升时可切断动力输入，防止泵体内部膜片撕裂或传动轴扭断。调压阀组可根据作业车速、作物高度与喷嘴型号实时调整系统工作压力，回流支路能让 excess 药液在喷阀关闭时循环返回主罐，既避免管路憋压，也能让罐内药液持续搅动，保证可湿性粉剂、悬浮剂类药剂始终处于均匀悬浮状态，

　　不会出现下部沉淀、上部浓度不足的喷施不均问题。罐体顶部开设大口径加药口，内置粗滤网拦截配药时混入的杂质，侧面布置液位刻度标识，操作人员在拖拉机驾驶位旁即可快速观察剩余药量，提前规划加药点位。整机安装边界需匹配拖拉机三点悬挂的提升行程与后输出轴转速范围，挂载后整机重心落在拖拉机后轮承重合理区间内，满载作业时前轮仍保留足够转向附着力，不会出现翘头风险；机架左右两侧预留了喷杆段扩展接口、边喷嘴安装位与警示灯固定座，可根据不同作物的种植行距调整喷杆分段长度与喷嘴间距，也可加装防滴阀、射流搅拌器等拓展部件。结构设计阶段重点校核了满载颠簸工况下机架的疲劳强度，罐体与钢架之间全部设置橡胶减震垫，抵消田间行进时的低频振动，降低罐体焊缝受交变载荷开裂的概率；管路排布沿机架内侧走线，所有硬管转弯处采用圆弧过渡，软管预留活动余量，避免悬挂升降、喷杆折叠过程中管路被拉扯磨损。
