600升悬挂式农用风送喷雾打药机

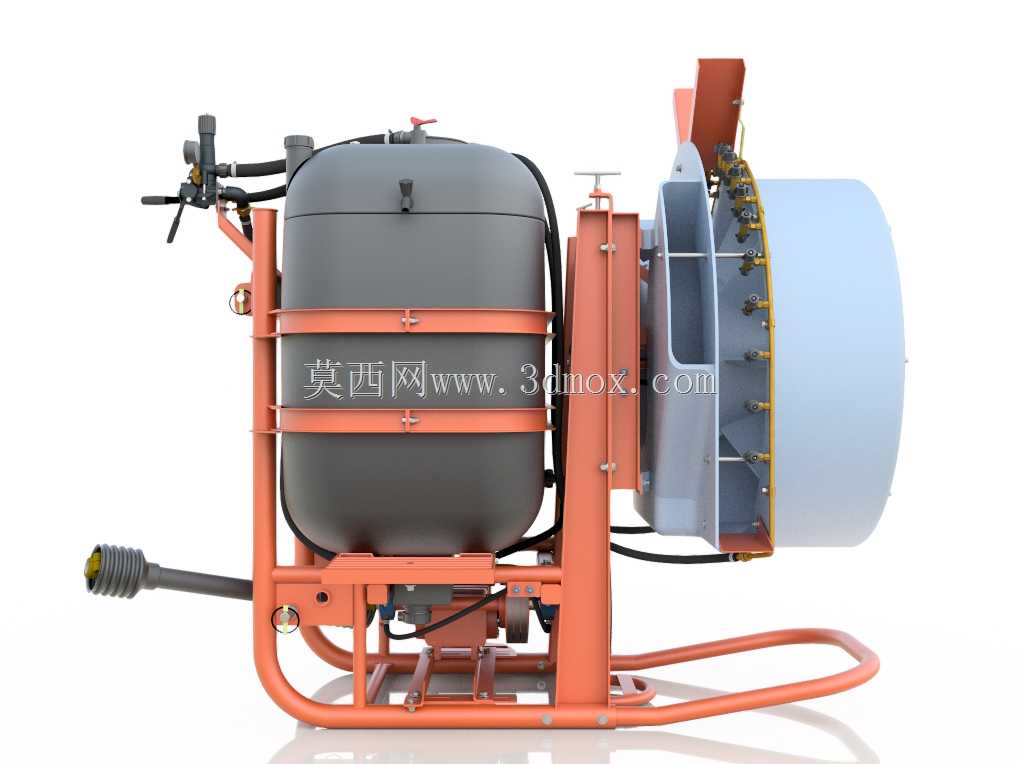

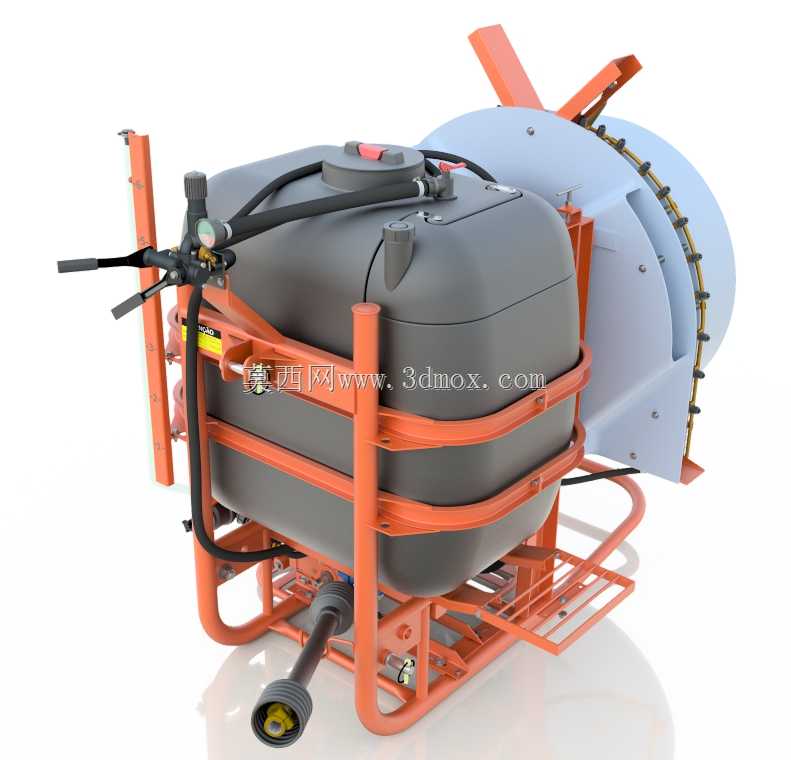

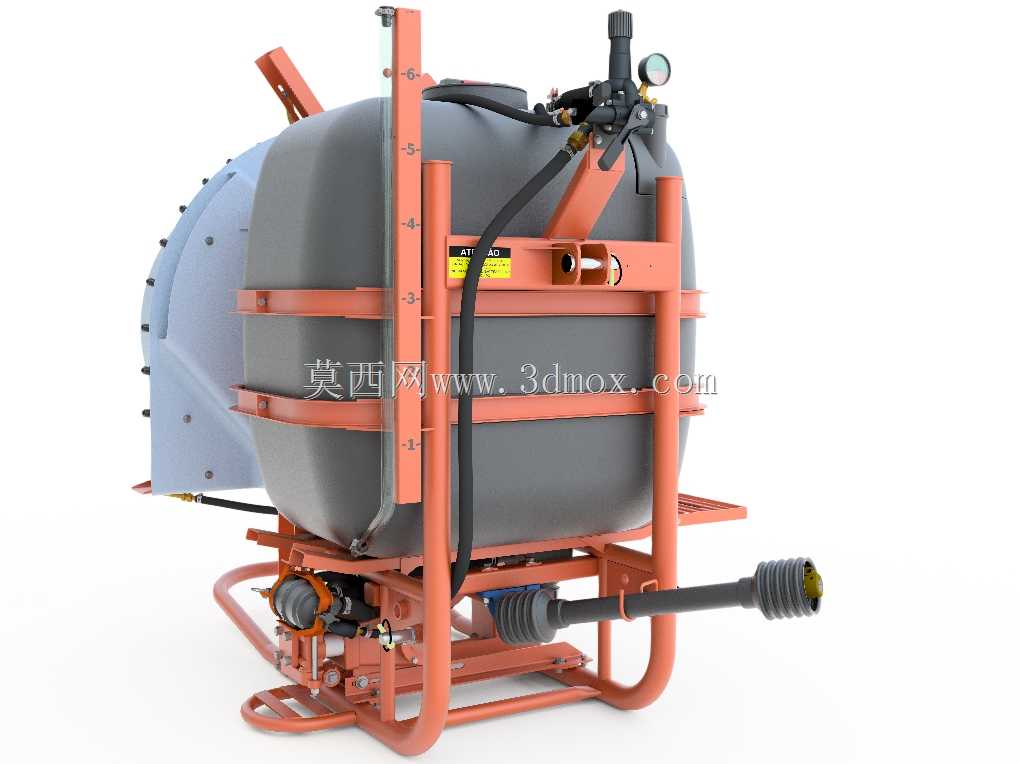

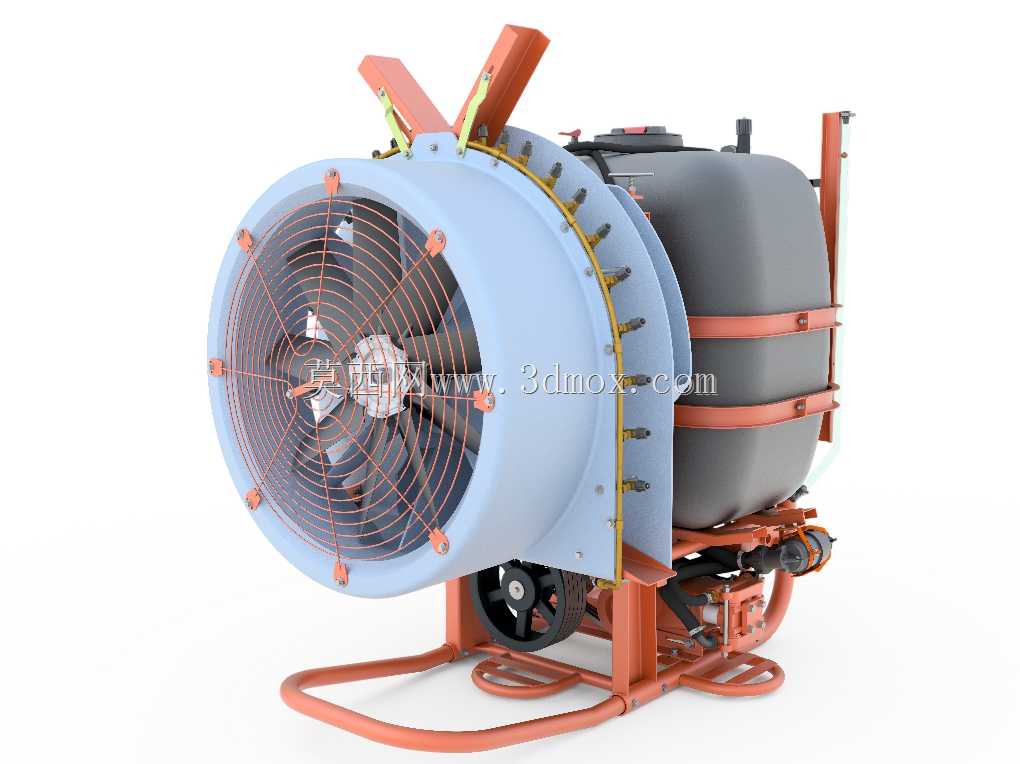

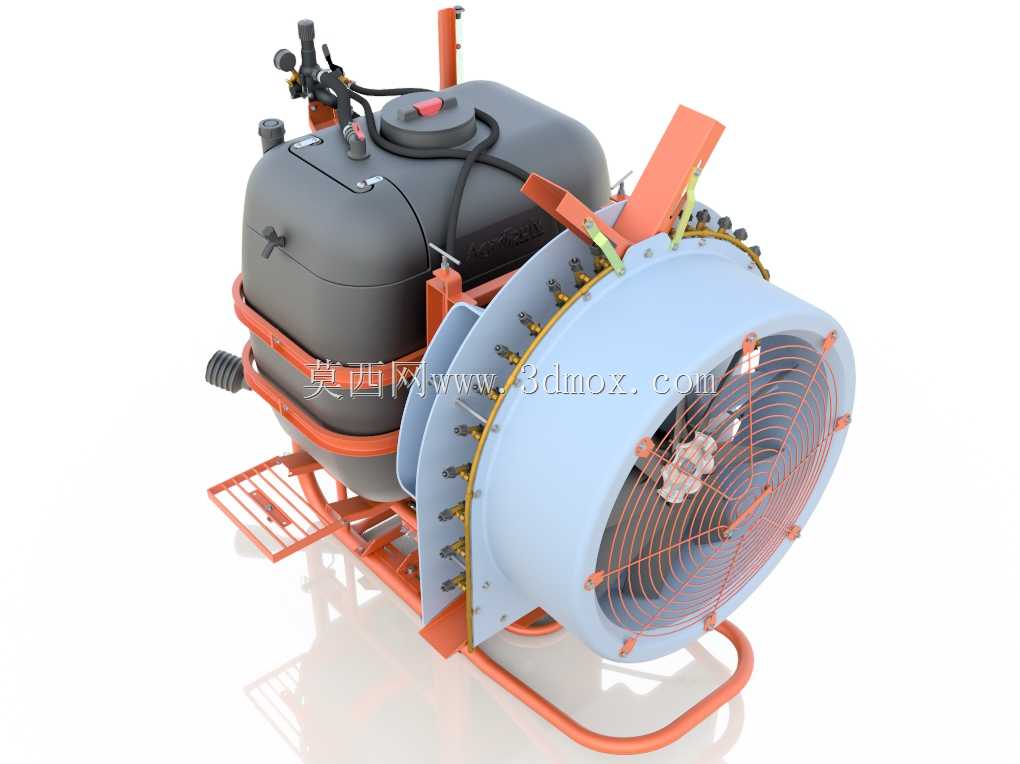

　　这套三维结构对应的是果园与大田植保作业里常见的悬挂式风送喷雾机组，核心承载件为600升容量的主储液罐，罐体采用大容积滚塑成型结构，外形做了圆角过渡与局部加强筋处理，既降低药液残留死角，也能在机架颠簸受力时分散罐壁应力。罐体侧面集成独立清水箱，用于作业人员手部、药枪外表冲洗以及管路残液稀释，主罐顶部设置大口径加药口与锁紧盖，加药、投药、清洗内部时无需拆解周边管路。机架部分采用橘红色涂装的型钢焊接框架，竖向立柱与横向抱箍共同环抱储液罐，底部框架向前延伸出三点悬挂连接位，可直接挂接在拖拉机后悬挂机构上；框架后侧预留风机安装支座，轴流风机蜗壳与导流风筒朝向作物冠层，药液经隔膜泵加压后输送至环形布置的喷嘴，再被高速气流撕裂、

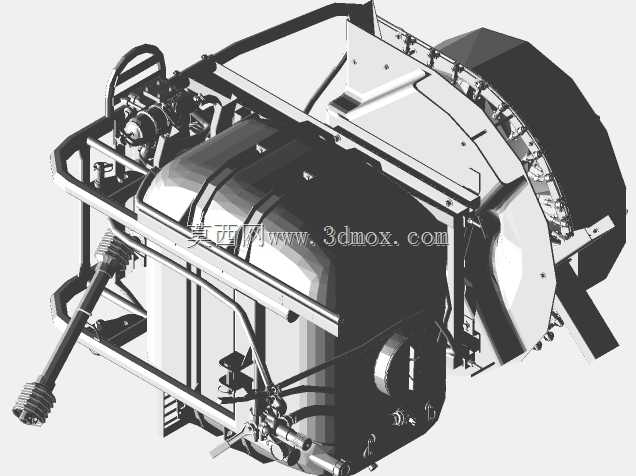

　　携带并吹送进果树枝叶内部，相比传统直喷枪，雾滴穿透性与叶背附着率明显提升。动力传递路线从拖拉机后动力输出轴开始，经带安全防护罩的传动轴接入齿轮箱，再分别驱动隔膜泵与风机叶轮；泵组额定流量按每分钟75升配置，可同时满足多喷头喷雾与管路回流搅拌需求。管路控制端设置两路药液控制阀与调压稳压单元，压力表实时显示系统工作压力，操作人员可根据作物高度、虫情密度切换单侧或双侧喷雾，也能调整压力改变雾滴粒径与射程。建模时将罐体、机架、泵体、风机蜗壳、传动轴、控制阀组、喷杆管路、液位计、加注口等部件按实际装配关系分层搭建，型钢框架的焊接拼合位置、罐体抱箍的包角范围、悬挂销孔的同轴度、传动轴伸缩余量与安全护罩轮廓都做了还原，

　　便于后续校核运动干涉与安装边界。整机挂接状态下，宽度方向需匹配拖拉机轮距并预留果园行间通行空间，后部风机与喷筒超出机架后缘，转向或倒退时要留意低矮枝干；下方传动轴与泵组留有离地间隙，避免田埂、垄沟剐蹭。机架竖向立柱同时作为爬梯与管路固定支架，加注药液时人员可踩踏横档接近罐口，软管沿立柱排布并通过管卡固定，防止作业摆动磨损。该设备多用于苹果、柑橘、葡萄等果园的病虫害防治，也可在大田经济作物、园林苗木场喷施叶面肥与消杀药剂；风送结构能在枝叶茂密的果园里把雾滴送到树冠内部，减少药液飘失与重复喷施。结构设计上，储液罐重心尽量靠近拖拉机悬挂点，降低悬挂后整机前倾力矩；框架底部设置承托托板，罐体下部与托板之间留有缓冲垫安装位，

　　抑制行驶中的罐体窜动。管路中设置回水搅拌支路，药箱内的药液通过回流持续扰动，避免可湿性粉剂沉淀。调压阀具备溢流回液能力，关闭喷药时液体可经旁路回流罐内，防止泵组长时间憋压。三维建模过程中可直接借助该装配体核对悬挂点距、传动轴夹角范围、风机罩与拖拉机轮胎的转向间隙，也能拆分出机架焊接子装配、管路子装配、泵与传动子装配，指导生产下料与现场维护。
