牵引式400升农用喷药机结构设计

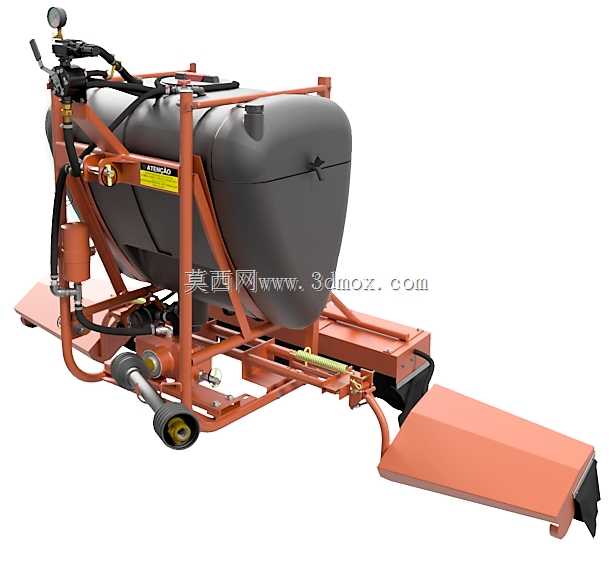

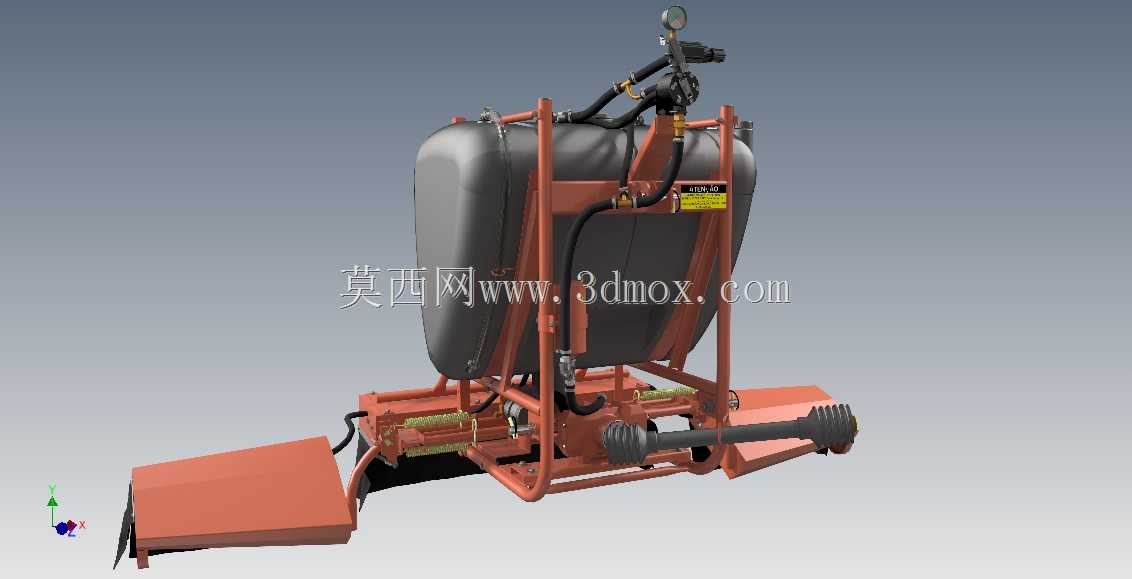

　　这套喷药设备的三维结构完整还原了大田植保作业里常用的牵引式喷雾机组，整套装置以挂载在拖拉机后部的三点悬挂机架为承载基础，把储药、加压、管路控制、喷杆挂载所有功能模块整合在同一橘红色焊接框架上，核心的大容量卧式药罐采用流线型弧面造型，罐体总容积400升，罐体轮廓做了收腰过渡，既降低整机挂载后的重心高度，也避免田间颠簸时药液在罐内产生大幅晃荡冲击机架。机架前端预留了标准三点悬挂连接点位，两个下悬挂销孔的间距、上拉杆铰接座的高度都匹配常规农用拖拉机的后悬挂接口，安装时不需要额外改装拖拉机后端面，挂接后机组的纵向长度控制在合理范围内，转向时不会和拖拉机后轮发生运动干涉。设备的动力输入从机架侧方的传动轴接入，

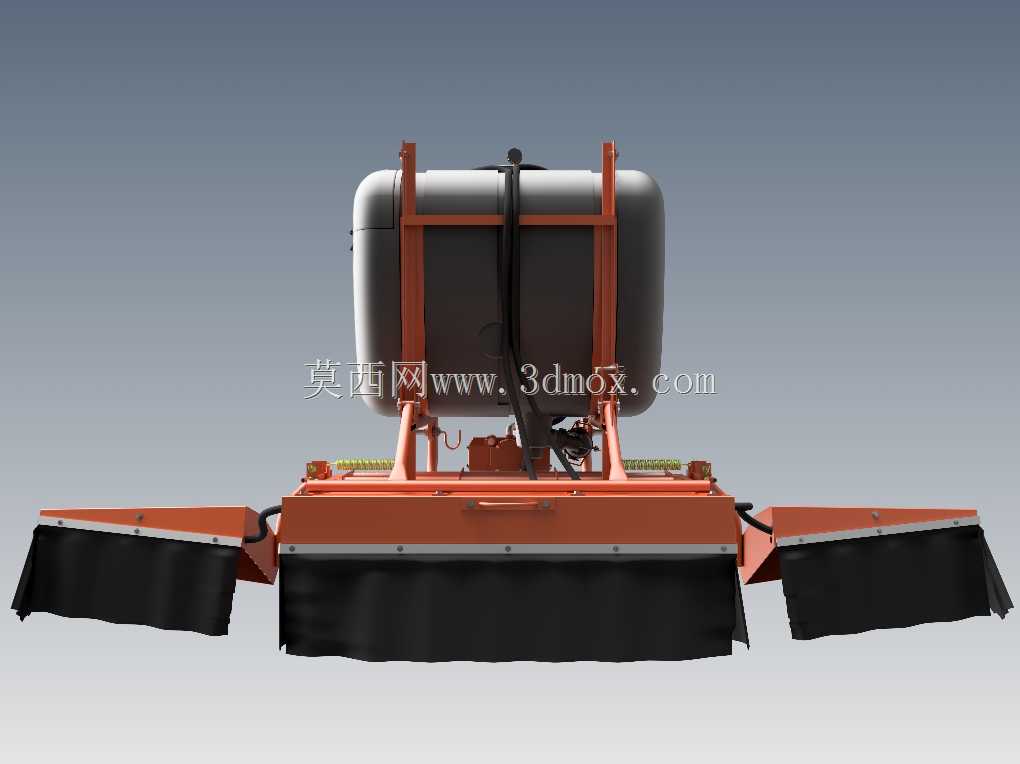

　　拖拉机后输出轴的扭矩通过带护罩的传动轴驱动隔膜泵工作，泵体额定输出流量可达每分钟40升，配套的压力调节阀组、压力表、过滤杯、多路分水器都集中布置在机架靠前的操作侧，农户站在拖拉机后方伸手就可以调整喷雾压力、切换管路通断、清理滤芯，不需要绕到机组另一侧操作。药罐顶部预留了加药口和透气盖，加药口的口径足够大，配药时可以直接把母液和冲洗水倒入罐内，罐底最低处设置了排污口，作业结束后可以把罐内残留的药液完全排空，避免不同农药混用产生化学反应沉淀。机架两侧预留了喷杆折叠机构的安装支座，现场作业时可以把分段式喷杆向两侧展开，喷幅覆盖数米宽的作物行，转场运输时可以把喷杆向上翻折锁定，缩小整机横向宽度，满足农村道路通行的宽度要求。

　　整套管路从药罐出液口先经过一级粗过滤器，再进入加压泵，泵出口的高压药液经过调压阀分流，一部分通过回流管回到药罐内起到搅拌药液的作用，避免可湿性粉剂类农药在罐底沉积，另一部分输送到两侧喷杆的各个喷头座，每个喷头都配有独立的防滴阀，关停泵体后喷头不会持续滴漏药液造成作物局部药害。设计阶段校核机架受力时，重点考虑了满载400升药液时的总重量，框架主梁采用矩形钢管焊接，所有铰接点位都做了加厚衬套，长期在颠簸田间作业也不会出现焊缝开裂、连接销松旷的问题。泵体和机架之间设置了减震胶垫，抵消传动轴转动带来的振动，避免振动长期传导导致管路接头松动漏药。设备的外形边界在折叠状态下横向宽度控制在1.2米以内，纵向长度从悬挂连接点到机组尾部约1.6米，

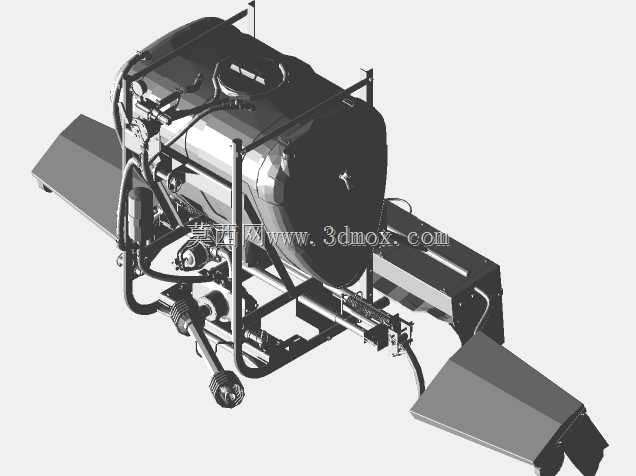

　　整机高度不超过拖拉机驾驶室的下沿，挂接后驾驶员的后向视野不会被罐体完全遮挡，可以通过后视镜观察后方喷杆的作业状态。这类设备主要用在旱地作物的病虫草害防治环节，除了喷施除草剂、杀虫剂、叶面肥，也可以用来对田间道路、圈舍场地喷洒消毒水剂，结构上所有涉水部件都做了抗农药腐蚀的适配，罐体采用滚塑工艺成型，管路采用耐腐塑胶材质，金属机架表面做了厚层橘红色防锈涂装，长期接触农药雾滴也不容易出现锈蚀掉漆。建模过程中把所有管路的走向、管卡固定位置、操作手柄的转动行程都做了1:1还原，结构工程师可以直接在模型里校验悬挂运动行程，检查传动轴在拖拉机提升悬挂上下摆动时的万向节夹角是否处于允许范围，也可以据此调整喷杆折叠机构的连杆尺寸，避免展开和收折过程中出现杆件和罐体碰撞的问题。
