农用机械车载转速仪表盘结构

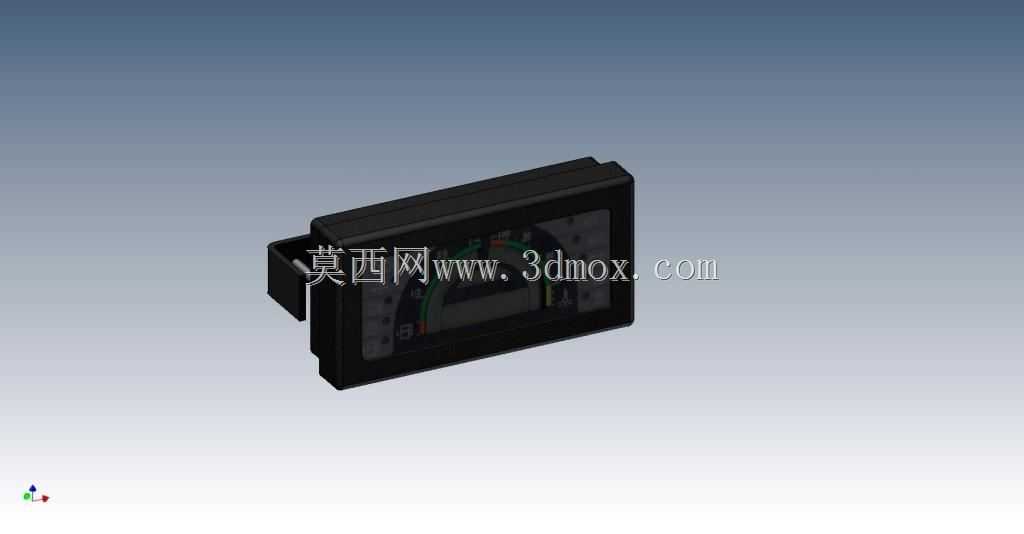

　　该三维结构围绕农用拖拉机、联合收获机及配套作业机具的驾驶舱信息显示需求展开，呈现的是一款嵌入式车载转速计数仪表总成。仪表本体采用横向矩形壳体布局，正面为带透明视窗的显示区域，内部集成刻度盘、指针式转速指示区与数字显示窗口，可向驾驶员反馈发动机实时转速、作业时长累计、关键工况状态等信息。在田间作业场景中，驾驶员需要同时关注机具行进、动力输出和作业负荷，仪表信息必须在颠簸、粉尘、温差变化较大的环境下保持清晰可读，因此壳体正面采用略向内收的边框设计，既保护显示面板，也减少外部强光对读数区域的干扰。

　　从结构布置看，仪表外壳以黑色硬质包覆件为主体，背部和侧部预留安装支耳与限位结构，适合嵌入驾驶台面板或固定在仪表支架上。正面视窗占据壳体主要面积，周边形成连续边框，便于与控制台开孔贴合；背部轮廓相对规整，为线束插接、固定卡扣和维护拆装留出空间。设计时需要重点控制壳体外形尺寸、面板开孔边界、背部插接深度以及支耳位置，避免在整车装配阶段与转向护罩、操纵杆、线束护套发生干涉。对于拖拉机这类振动较强的装备，仪表安装面不能只依赖正面卡接，通常还要结合背部支撑或侧向压紧结构，使仪表在长期颠簸中保持稳定。

　　该类仪表的功能核心是转速采集与工况显示。前端刻度区用于快速指示发动机转速区间，帮助驾驶员判断怠速、作业转速和动力输出工况；数字窗口可承担累计小时数、报警代码或辅助参数显示，使操作人员在播种、旋耕、收割、运输等不同模式下掌握设备状态。结构建模时，透明罩、刻度面板、内部显示模块、后壳和安装卡扣应分层表达，尤其要体现视窗与面板之间的装配间隙、壳体壁厚变化以及背部接线空间。若用于整机数字样机，还需把仪表作为驾驶台子装配的一部分，校核人眼观察角度、手指操作距离以及与方向盘、雨刮控制、警示灯开关的相对位置。

　　外形边界方面，模型呈现的仪表属于紧凑型车载显示终端，长宽比例接近横向模块化器件，适合多缸柴油机农用机械的标准仪表区布置。安装时前面板承担外观贴合与防尘密封作用，背部则需要保留足够深度用于连接器插拔和线束弯折。壳体两侧的安装结构可适配不同厚度的控制台板材，维修时能够从正面或背部拆出，具体方式取决于整机仪表台的分块设计。对于露天作业设备，前视窗与边框之间应考虑连续密封面，背部接插件区域也要避免泥水沿线束进入；模型中虽然主要展示外观与主体结构，但这些边界条件会直接影响后续详细设计。

　　在产品设计思路上，农用仪表并不追求消费电子产品的轻薄化，而更重视可读性、可维护性和耐环境性。黑色壳体可以降低驾驶舱内反光，矩形模块化外形便于系列化派生，同一款壳体可通过更换刻度面板、显示窗口和背部接口，适配不同马力段拖拉机或固定式农业动力设备。三维结构中保留的背部凸台、侧向固定位和正面阶梯边框，都是围绕装配、密封和防护展开的关键特征。工程人员在复用该模型时，可进一步补充按钮、指示灯、接插件和密封垫细节，并将其纳入驾驶台焊接件或注塑面板的干涉检查流程，使仪表从外观件转化为可安装、可接线、可维护的车载功能部件。
