商用健身房深蹲力量训练器械结构

　　该器械面向商用健身房、体能训练室、康复训练区以及小型私教工作室的下肢力量训练场景，核心用途是为使用者提供稳定、可控的深蹲动作支撑。与开放式自由深蹲架相比，这类带肩部承托和胸靠结构的设备更强调动作轨迹约束，能够在高负重训练时降低腰部代偿风险，也适合训练经验不足的人群逐步建立深蹲发力模式。

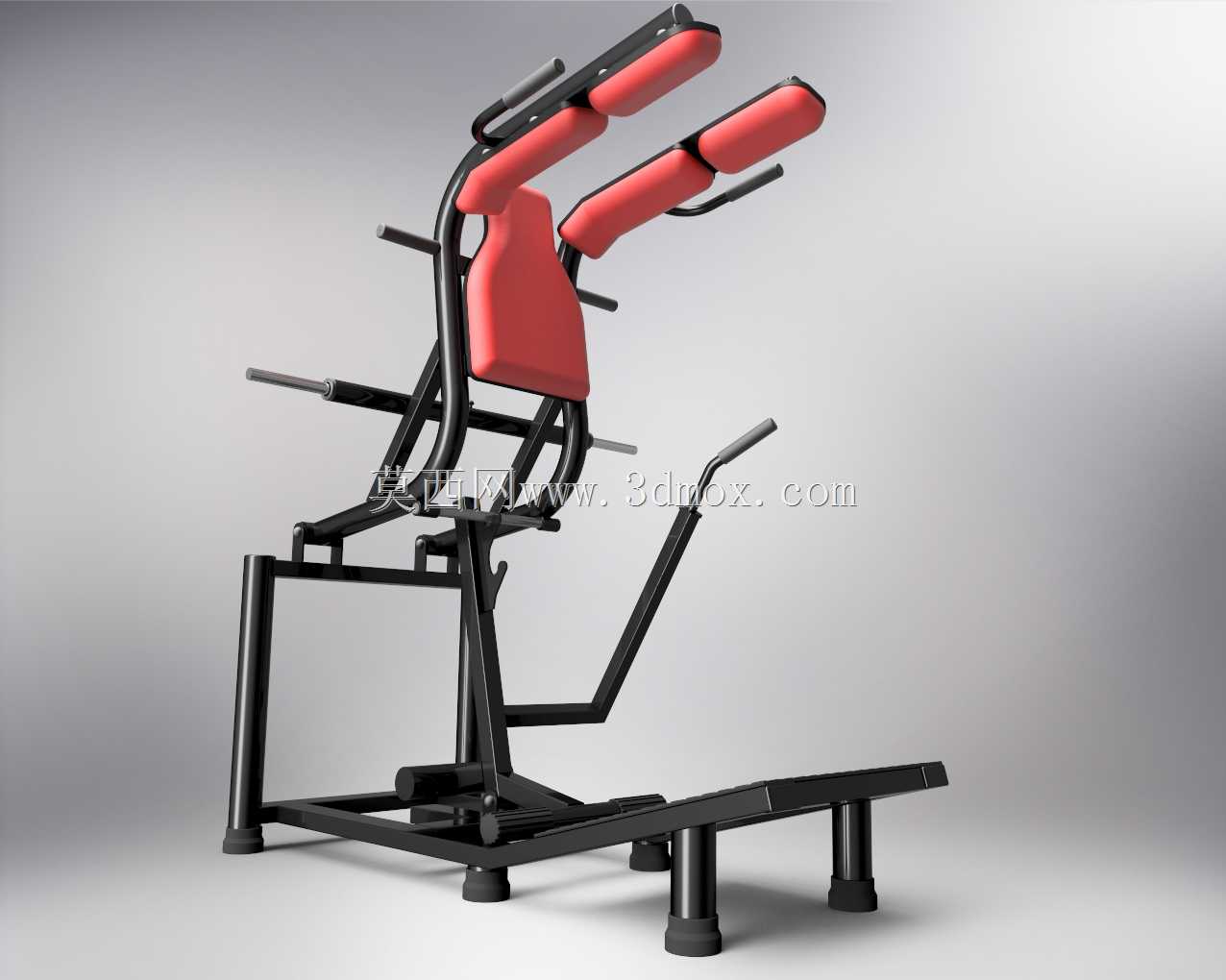

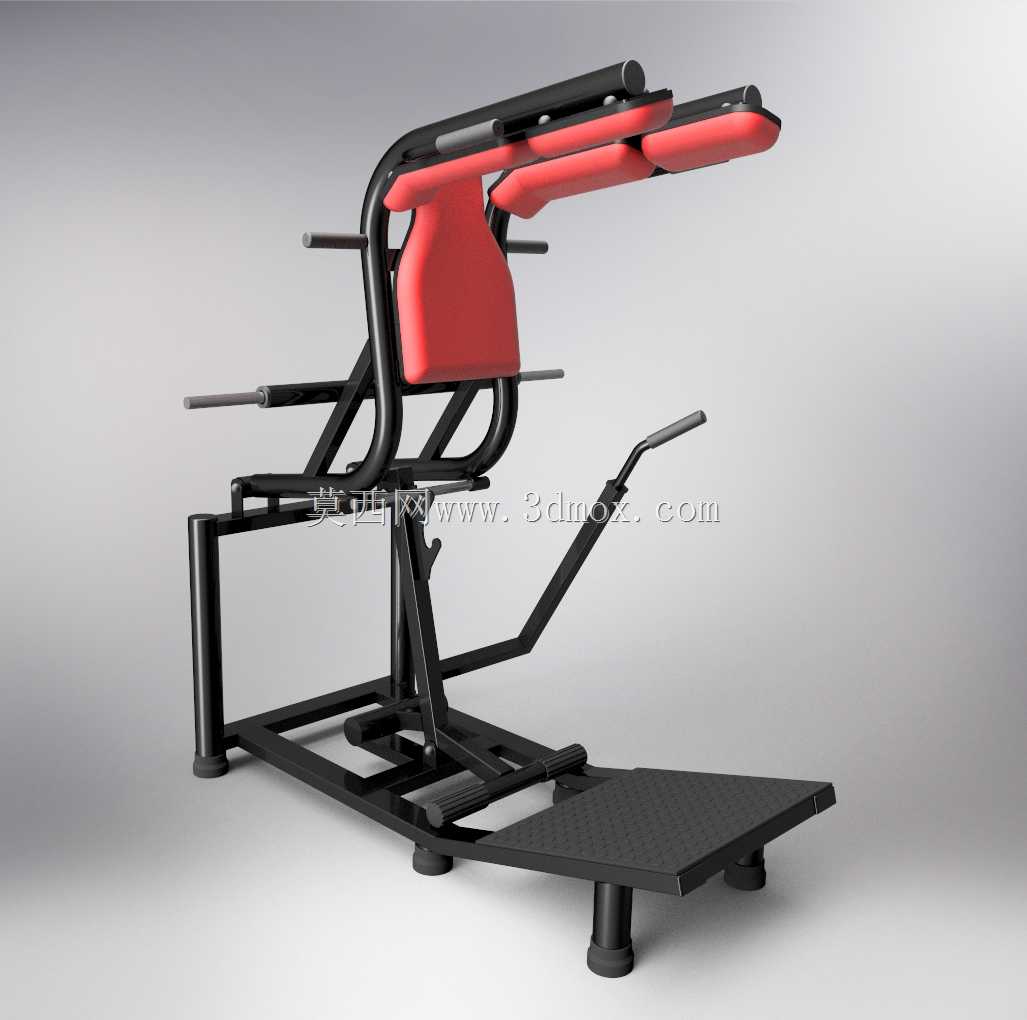

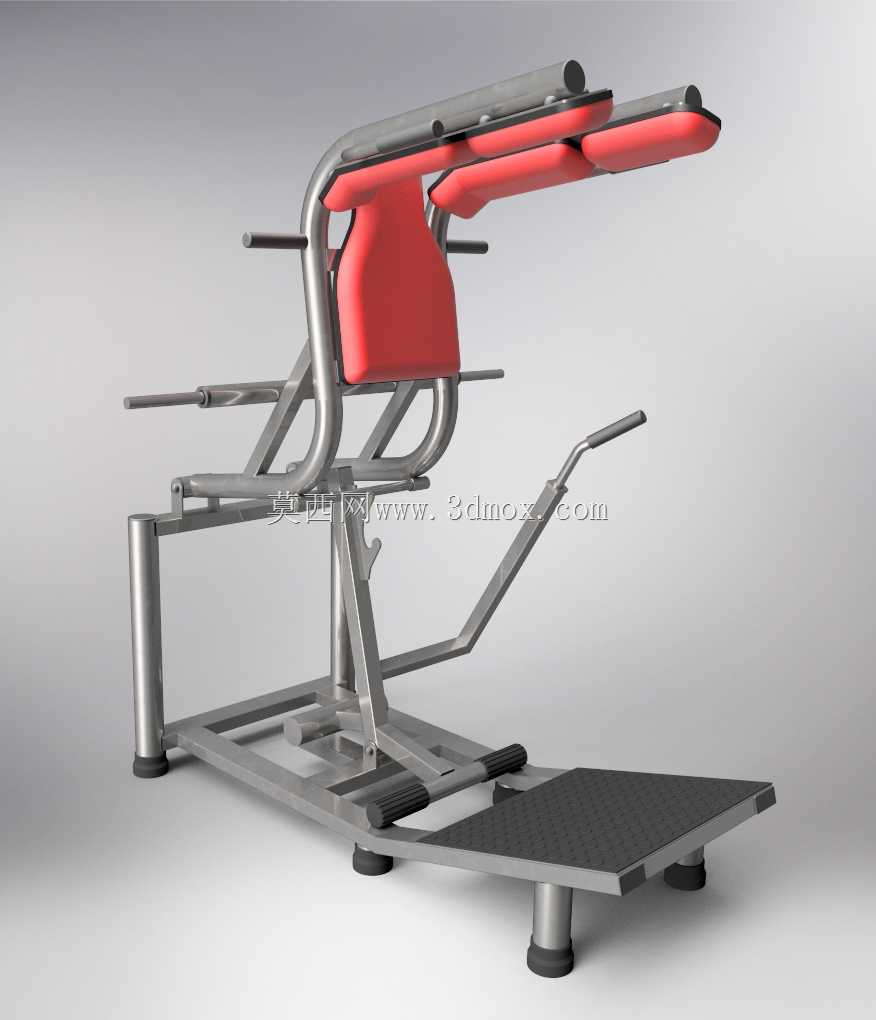

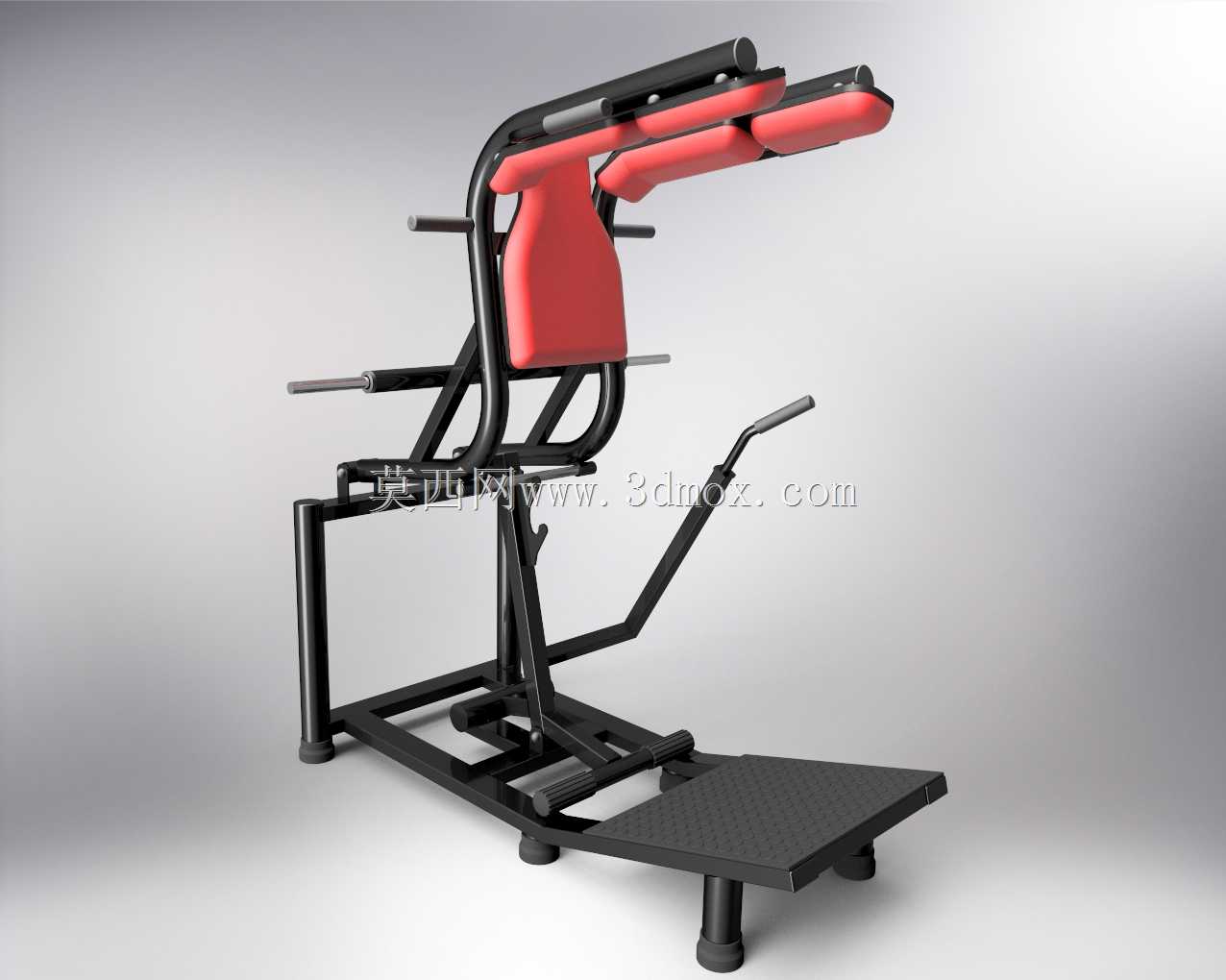

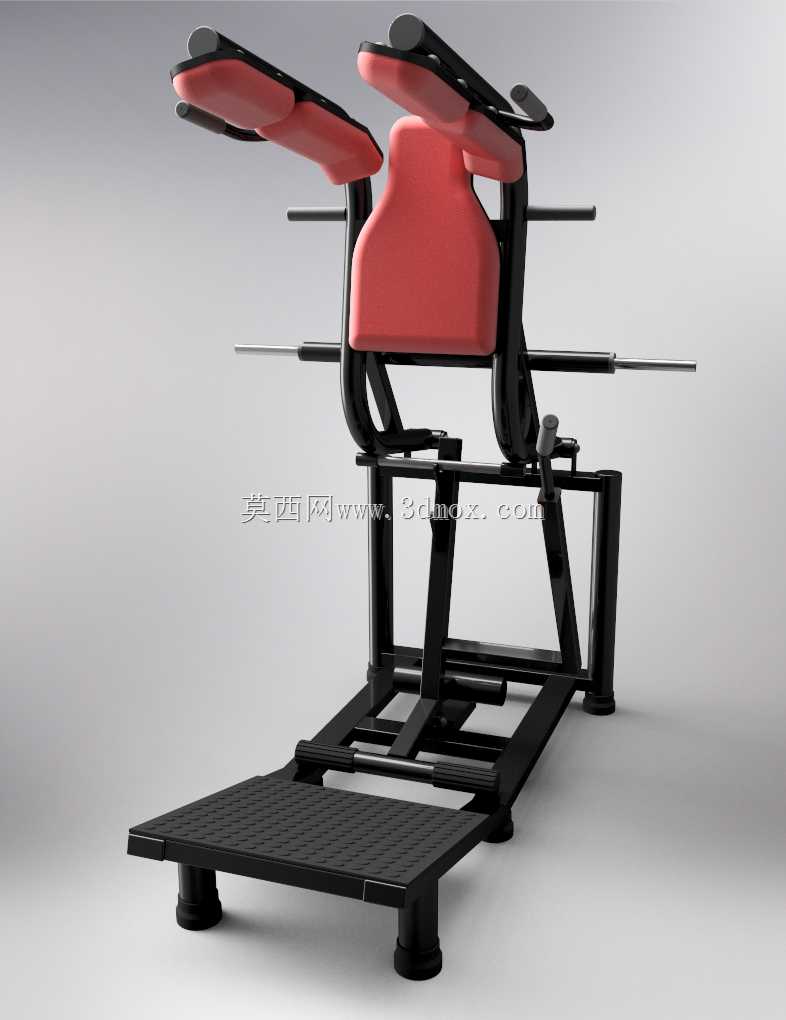

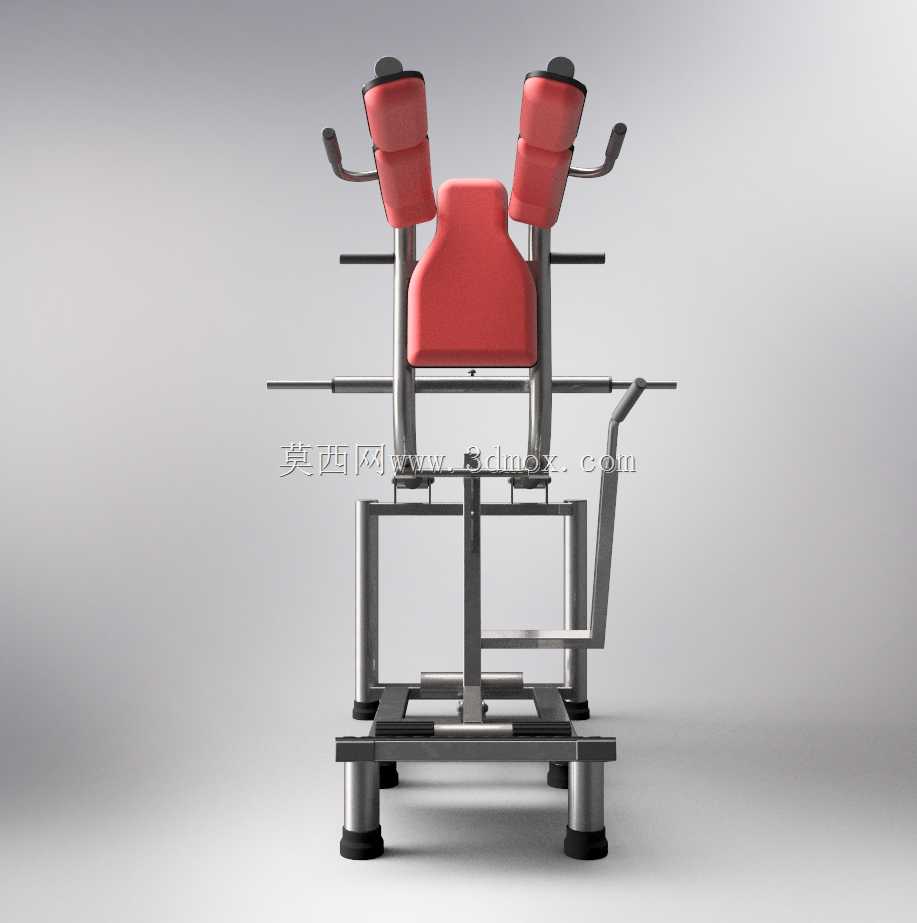

　　从实际使用流程看，使用者站入设备中部后，将双肩抵靠在上部两组红色软垫下方，胸部贴合前侧靠垫，双手握住侧向把手，通过下肢蹬伸带动肩部承托组件沿导向结构完成升降。软垫的高度、前后位置和开合角度围绕人体肩宽、胸椎姿态和颈部避让空间设计，避免杠铃直接压在颈后造成局部压迫。侧向把手不仅提供握持安全感，也能在起杠和回位阶段帮助使用者稳定躯干；底部脚踏区域留出双脚站位调整空间，可适配宽窄站距和不同脚尖外展角度。

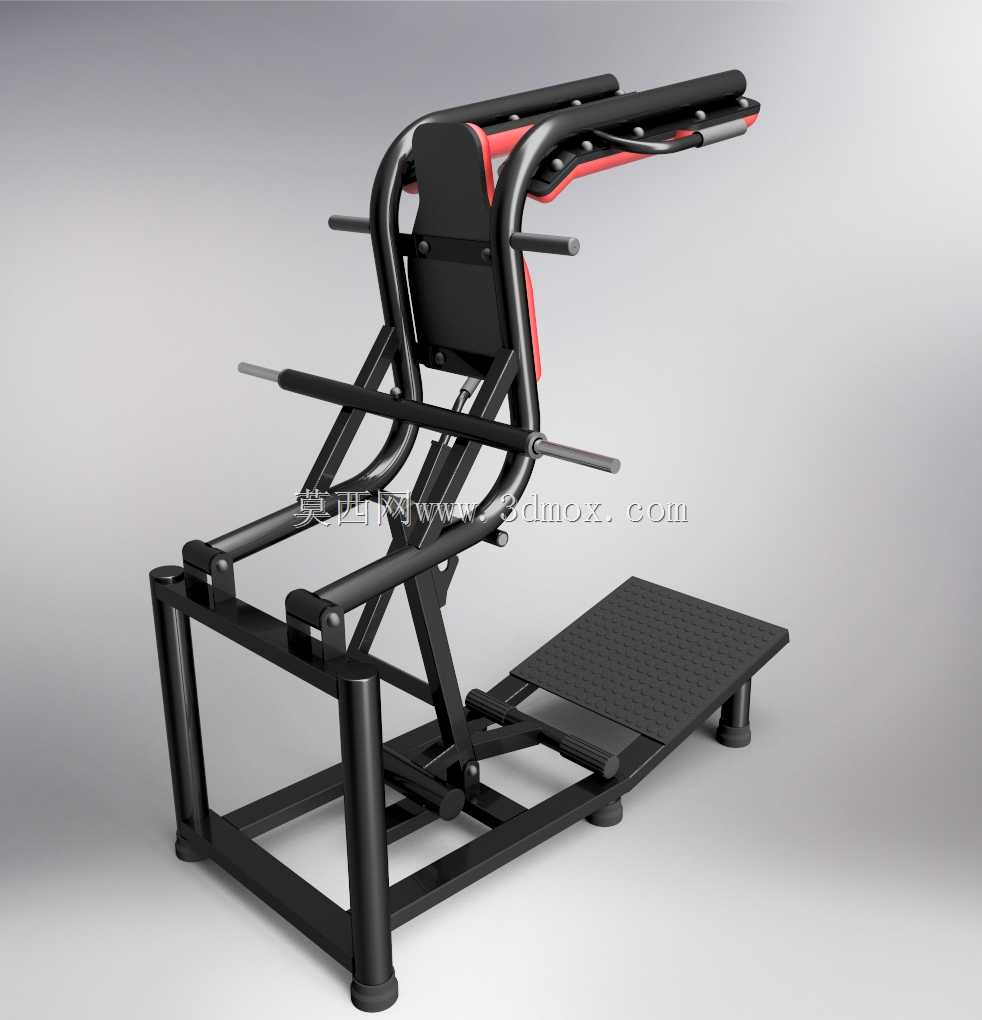

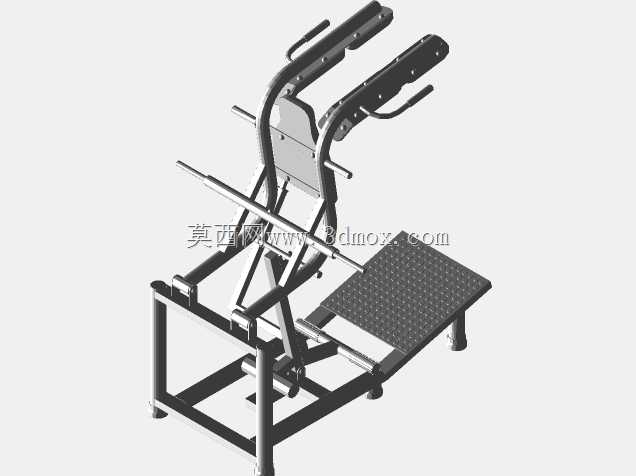

　　结构上，设备主体采用方管焊接框架，立柱与底梁形成高刚性承载骨架。底部四个可调支脚承担整机载荷，并通过橡胶垫增大与地面的摩擦、吸收训练中的冲击，避免硬连接造成地面损伤。框架中部设置横向加强梁，使肩部载荷能够沿立柱传递到底座，而不是集中在单侧悬臂上。上部承托组件与导向立柱之间保留明确的运动配合关系，建模时需要重点表达软垫支架、转轴、限位件、把手和主框架的装配层级，不能只把外观软垫作为孤立实体处理。

　　外形尺寸方面，这类深蹲训练器通常需要在宽度方向预留肩部承托和把手外伸空间，深度方向兼顾人体进入、胸靠位置和后侧安全余量，高度方向则要满足不同身高使用者的肩部支撑需求。现场布置时，设备前方应预留使用者进入和教练辅助站位，左右两侧保留操作与逃生空间，后方不宜紧贴墙面，以便维护导向部位和完成紧急离开。地面要求平整且具备足够承重，若放置在二层以上训练区域，还应结合楼板载荷和动态冲击进行校核。

　　设计思路上，该产品并不追求复杂的多工位扩展，而是把深蹲动作的安全性、导向性和舒适性放在首位。红色软垫部分承担人体接触功能，内部需要体现支撑骨架与软包层次；金属框架承担载荷传递，管径、壁厚和焊接节点决定整机刚度；可调支脚负责吸收地面不平误差。对于三维建模人员，还原时应先建立底座基准和立柱中心线，再布置肩部承托摆动或导向关系，最后补充靠垫、把手、封盖和脚垫等细节。结构评审时需关注人体进入路径是否顺畅、肩部软垫是否与头部干涉、胸靠是否影响下蹲深度、限位位置是否能防止超行程，以及高负重下框架是否存在明显侧向扭转。

　　在健身场馆运营中，该设备可与腿举、哈克深蹲、腿弯举等器械形成下肢训练链路。它的优势是动作学习成本较低、支撑充分、负重路径清晰，适合进行高次数耐力训练和中大重量腿部力量训练；维护重点则集中在导向部位清洁、紧固件复检、软垫破损检查以及支脚水平调整。整体模型适合用于器械结构展示、场馆布局规划、训练设备选型参考以及机械设计教学。
