手动喷枪自动冲洗工位装置结构

　　该装置面向喷涂车间、小型涂装线、模型制作工位及维修保养区域，主要解决手动喷枪在换色、停机或班次结束后的清洗问题。现场使用中，喷枪若长时间残留涂料，喷嘴、针阀、涂料通道和杯体连接处容易结皮堵塞，后续拆洗不仅耗时，还会造成溶剂挥发和废液散落。该冲洗箱将喷枪定位、溶剂冲刷、废液导流和暂存集中在一个紧凑工位内，使操作人员能够在不完全拆解喷枪的情况下完成初步冲洗，降低喷嘴损伤和涂料干结风险。

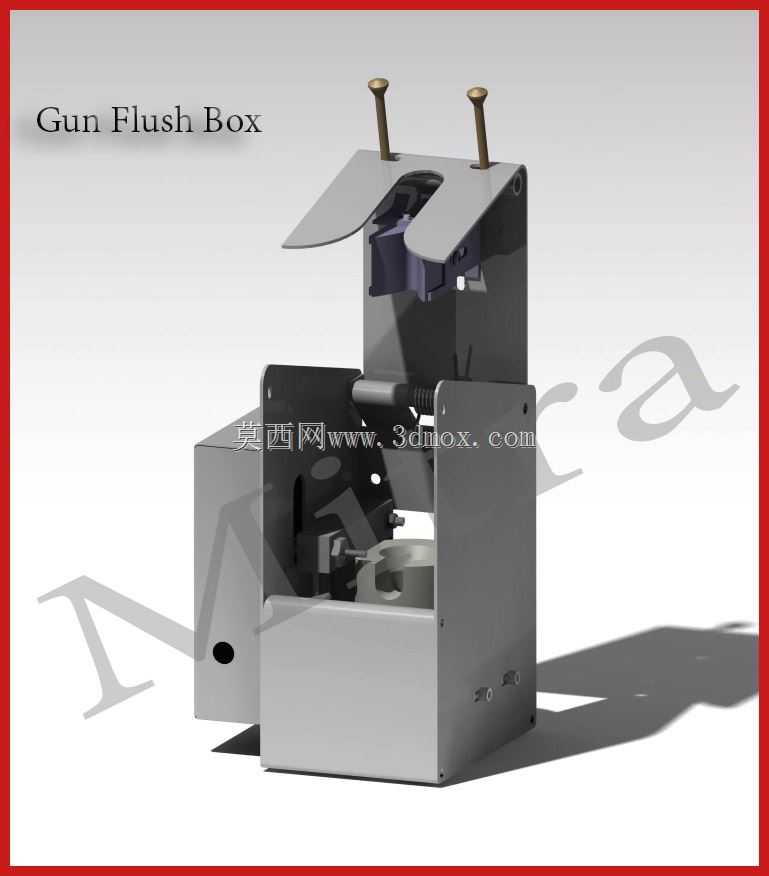

　　从结构布置看，设备主体采用立式箱架形式，下部为容纳清洗腔和收集区域的盒体，上部设置喷枪放置与操作接口。顶部两根带旋钮的杆件可作为锁紧、调节或启闭控制件，配合倾斜盖板形成喷枪插入和定位区域。喷枪放置后，枪嘴朝向内部冲洗位置，扳机区域可被机构约束或触发，使清洗介质能够对准涂料通道进行冲刷。前侧开放区域便于取放喷枪，也方便观察冲洗状态；侧面和底部预留孔位，可用于管路接入、废液排放、固定安装或气动元件连接。

　　外形设计强调工位边界清晰。整机占地面积较小，适合布置在喷漆房边缘、调漆间旁、通风柜内或小型维修工作台附近。底部箱体承担防溅和收集功能，侧壁采用折弯板件组合，焊缝和紧固件数量较少，便于加工与维护。上部支架高度根据常见重力式、吸上式手动喷枪的杯体和枪身轮廓确定，喷枪斜向放入后，重心落在支撑区域内，不会因涂料杯重量造成偏翻。前下方的敞口为手部操作留出空间，后方立板则用于安装控制杆、铰链和冲洗相关组件。

　　功能逻辑上，该结构并不追求复杂连续自动化，而是围绕手动喷枪高频、短周期清洗需求进行简化。操作人员将待洗喷枪放入定位槽后，通过顶部杆件完成压紧或阀门动作，冲洗介质进入枪内通道，混合残余涂料后从下方流入收集腔。箱体内部可设置接液盘、过滤挡板或沉淀区域，使较大颗粒涂料与废液分离，减少排放管路堵塞。装置外侧封闭面能够阻挡溶剂飞溅，顶部斜盖在非工作状态下可减少挥发物直接扩散，工作时又能作为喷枪导向支撑。

　　设计思路体现了涂装辅助设备的典型工程取舍：一方面需要足够的刚性来承受喷枪插拔和杆件压紧力，因此支架、立板和底座采用钣金折边与螺钉连接组合，关键受力点通过折弯边增强；另一方面又要控制制造难度，避免大量曲面焊接和复杂铸件。模型中可见的侧板、底板、上盖、销轴、弹簧、旋钮和内部支承件均按实际装配关系建立，杆件行程、铰接位置和腔体空间之间留有协调余量。对于需要后续出工程图的人员，可在此基础上补充密封件、耐溶剂管路、气动泵接口和排风连接尺寸。

　　安装边界方面，设备应放置在具备通风条件和废液收集条件的区域，台面或地面需要承受满液状态下的重量。背部和侧面应留出管路与操作空间，顶部杆件的提升和旋转行程不能与上方货架、照明或风管干涉。前侧取枪方向建议保留足够手臂活动距离，避免喷枪杯体碰撞周边物件。若接入溶剂循环系统，还需核对泵流量、管路耐压和废液罐容积；若仅作为手动冲洗站使用，则底部腔体的排空口位置和可拆卸接液盘成为维护重点。

　　在实际选型中，这类装置适用于涂料更换频繁、喷枪数量不多但清洗节拍要求稳定的场景。它可以减少工人手持溶剂壶反复冲洗的动作，使飞溅范围受控，也能让清洗废液从源头集中收集。结构建模时需重点关注喷枪放入角度、冲洗嘴对准位置、扳机触发空间、杆件操作力以及箱体耐溶剂腐蚀要求。整体结构简单、边界明确，既可作为独立清洗工位，也可并入喷涂房辅助系统进行深化设计。
