立式玻璃钢储液罐成套结构设计

　　这套立式储液罐体的结构方案，最初是围绕厂区露天介质暂存场景展开的，主体采用玻璃钢材质成型，适配弱酸、弱碱以及常规工业废水、工艺用水的常压储存需求，在化工辅料中转、污水处理站调节段、小型加工厂循环水储放、农林灌溉药剂调配这类场景里都能落地。不同于钢制储罐需要反复做防腐衬里、定期补涂漆面，玻璃钢罐体本身缠绕成型后壁面自带耐腐属性，自重也比同容积钢罐低很多，对基础承载的要求更宽松，很多厂区原有硬化地坪做局部找平加固后就能布设，不用额外浇筑大体积混凝土承台。

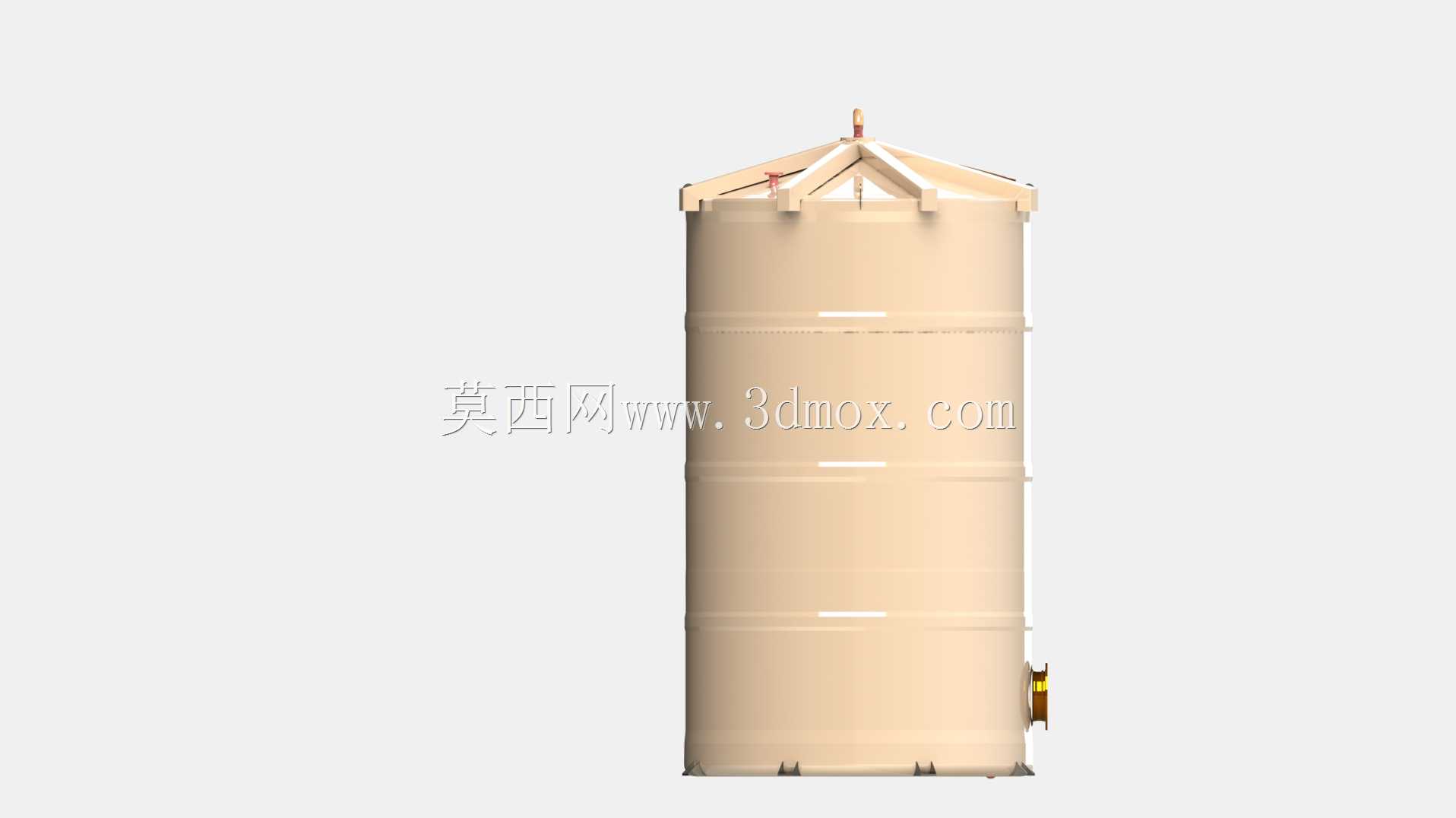

　　从整体尺寸边界来看，罐体筒身直径做到3400mm，总高控制在5700mm，算上顶部防雨檐和底部支撑脚的总占用高度也在6米以内，现场吊装时不需要动用大吨位吊机，常规8吨汽车吊就能完成就位。筒身采用分段环向加强的结构逻辑，外壁每隔一段高度设置一圈凸起的环向加强筋，不用额外焊接型钢肋条，既避免了金属加强件和玻璃钢壁面的电化学腐蚀隐患，也能保证满液状态下筒壁不会因为侧向液压出现鼓胀变形。建模的时候特意把环筋的圆角过渡做了全约束，避免应力集中在筋板和筒壁的交接位置，后期做有限元校核的时候，满液工况下筒壁最大形变出现在中下部区域，数值远低于玻璃钢材料的许用挠度范围。

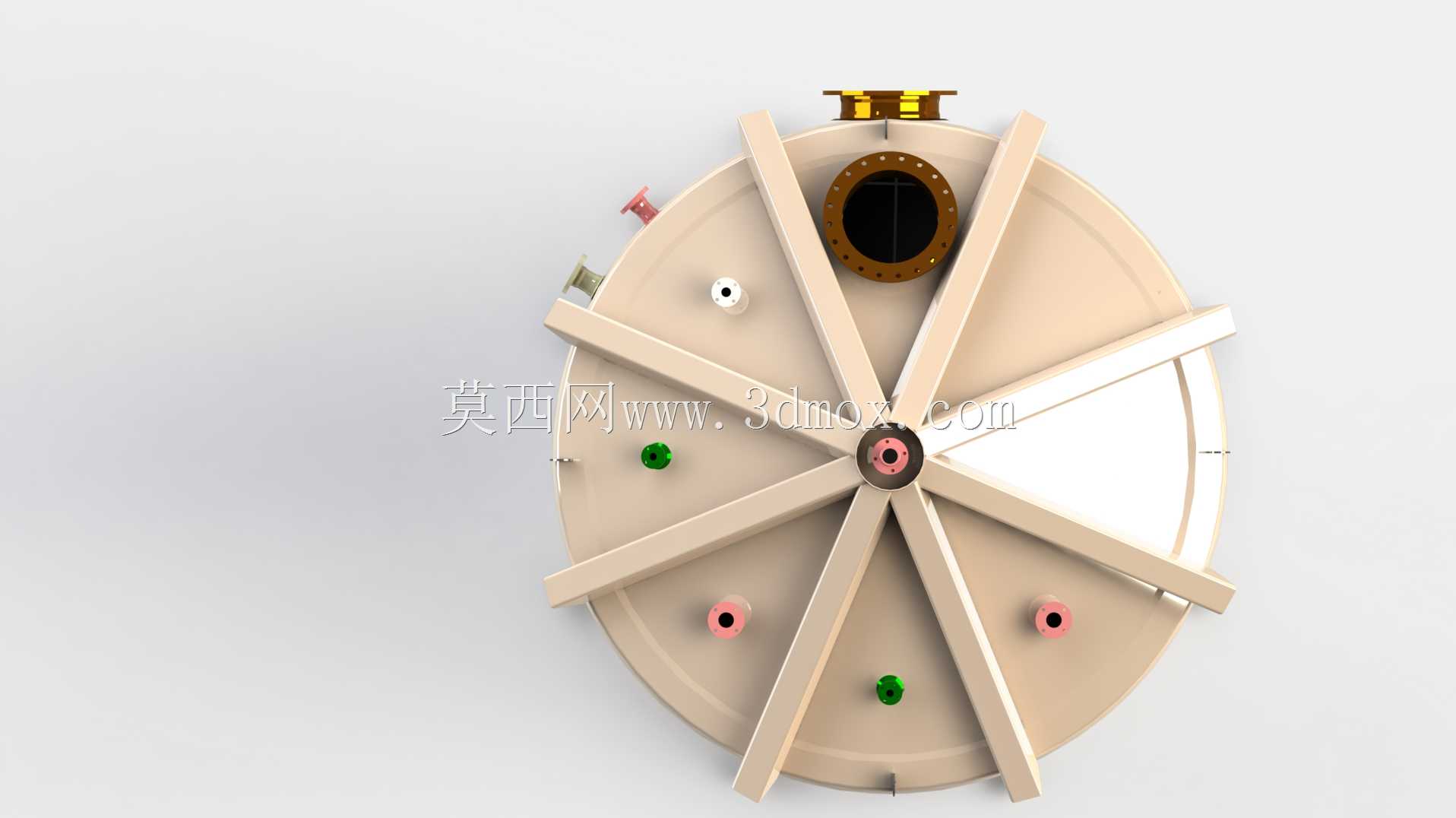

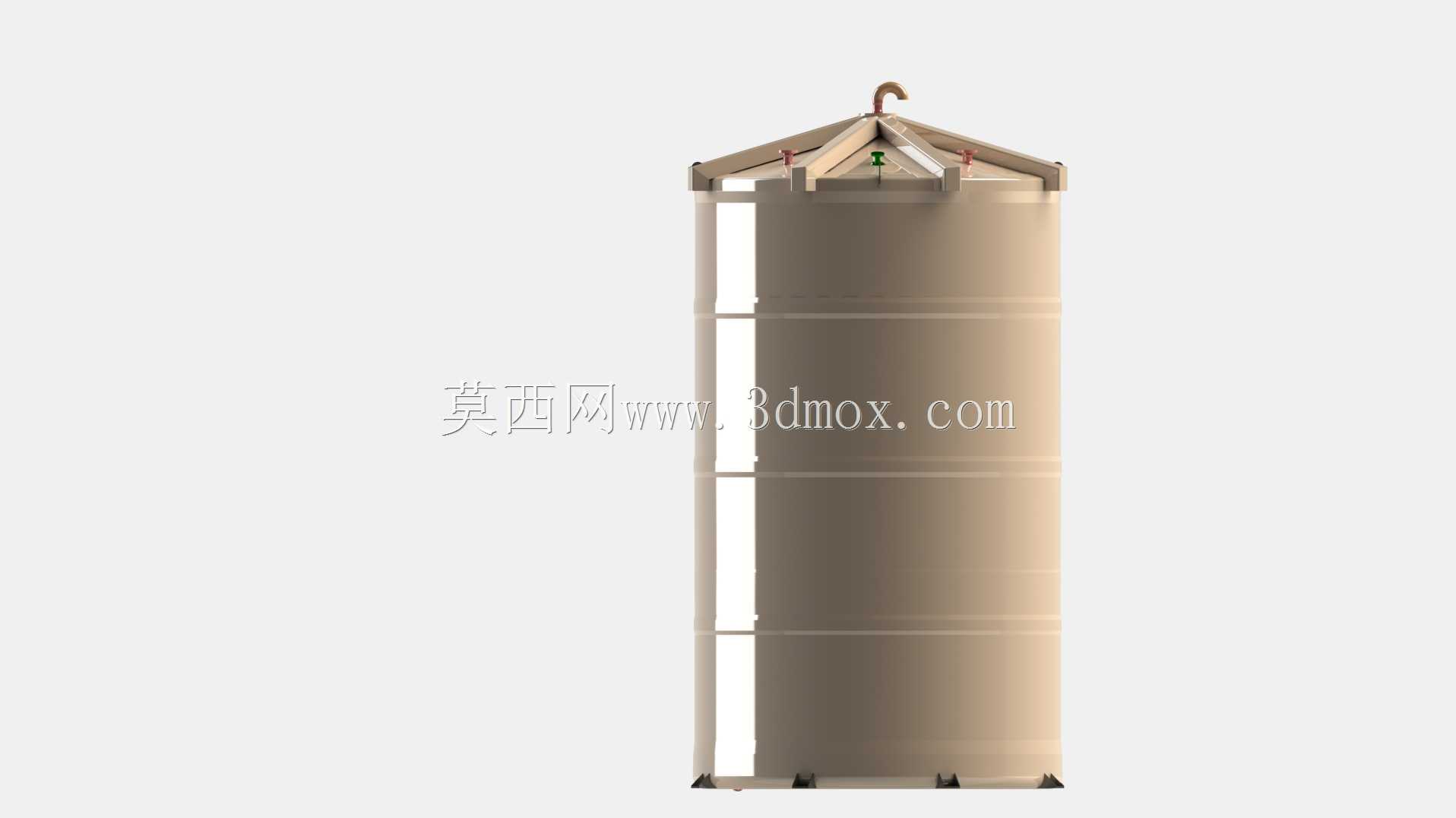

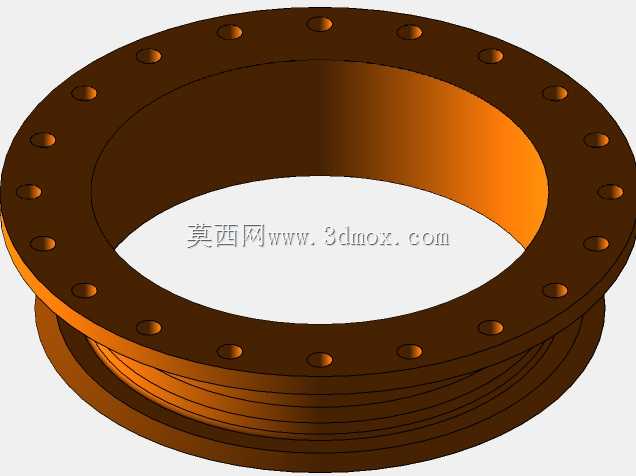

　　顶部采用锥顶防雨结构，锥面坡度按照常规厂区降雨强度设计，雨水可以顺着锥面直接排到罐体外围，不会在罐顶积留渗液。锥顶中心位置预留了吊装吊耳，出厂转运和现场就位的时候可以直接挂钩起吊，吊耳的受力方向和罐体中心轴线重合，起吊过程中罐体不会出现偏摆。锥顶和筒身的连接位置做了外翻边搭接结构，装配时法兰面之间铺密封胶条，螺栓沿周向均匀锁紧，既能保证罐内和外界的防尘密封，后期需要进入罐内检修清理的时候，拆开周边螺栓就能把锥顶整体吊开，人员进出和内壁冲洗都很方便。

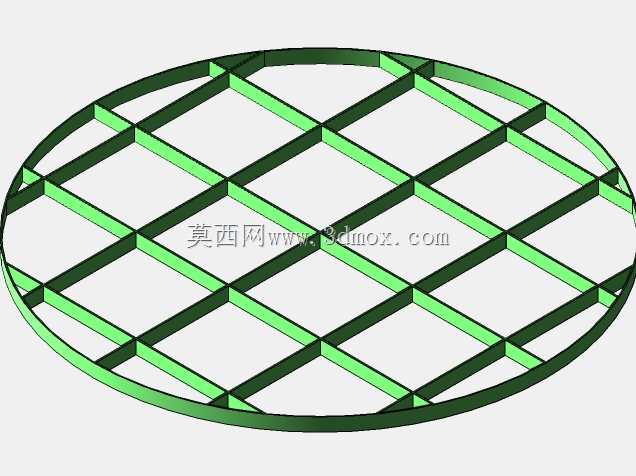

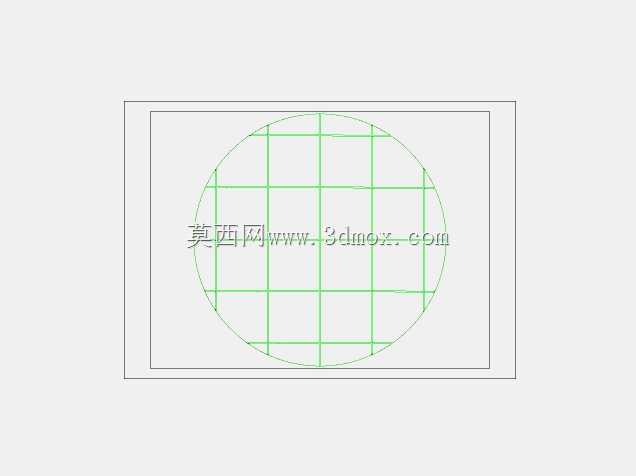

　　罐体侧面布设了外置直爬梯，梯步采用防滑格栅结构，爬梯和罐壁之间预留了足够的脚部操作空间，爬梯两侧带防护护圈，人员登顶检查罐顶附件、观测液位的时候有安全防护。爬梯的固定支座直接和罐壁的预埋加强块连接，没有在成型后的玻璃钢壁面上后期打孔，避免开孔位置出现应力开裂或者渗漏点。罐体底部没有直接落地，而是沿周向布置了多个支腿，支腿下方带接地底板，底板上开地脚螺栓孔，现场就位后可以通过膨胀螺栓和硬化基础固定，抵抗室外风载荷带来的倾覆力矩；支腿把罐底抬离地面，既可以避免地面积水长期浸泡罐底接缝，也能在罐底预留出接口操作空间，后续加装排污阀、出料管路的时候不用挖坑做地槽。

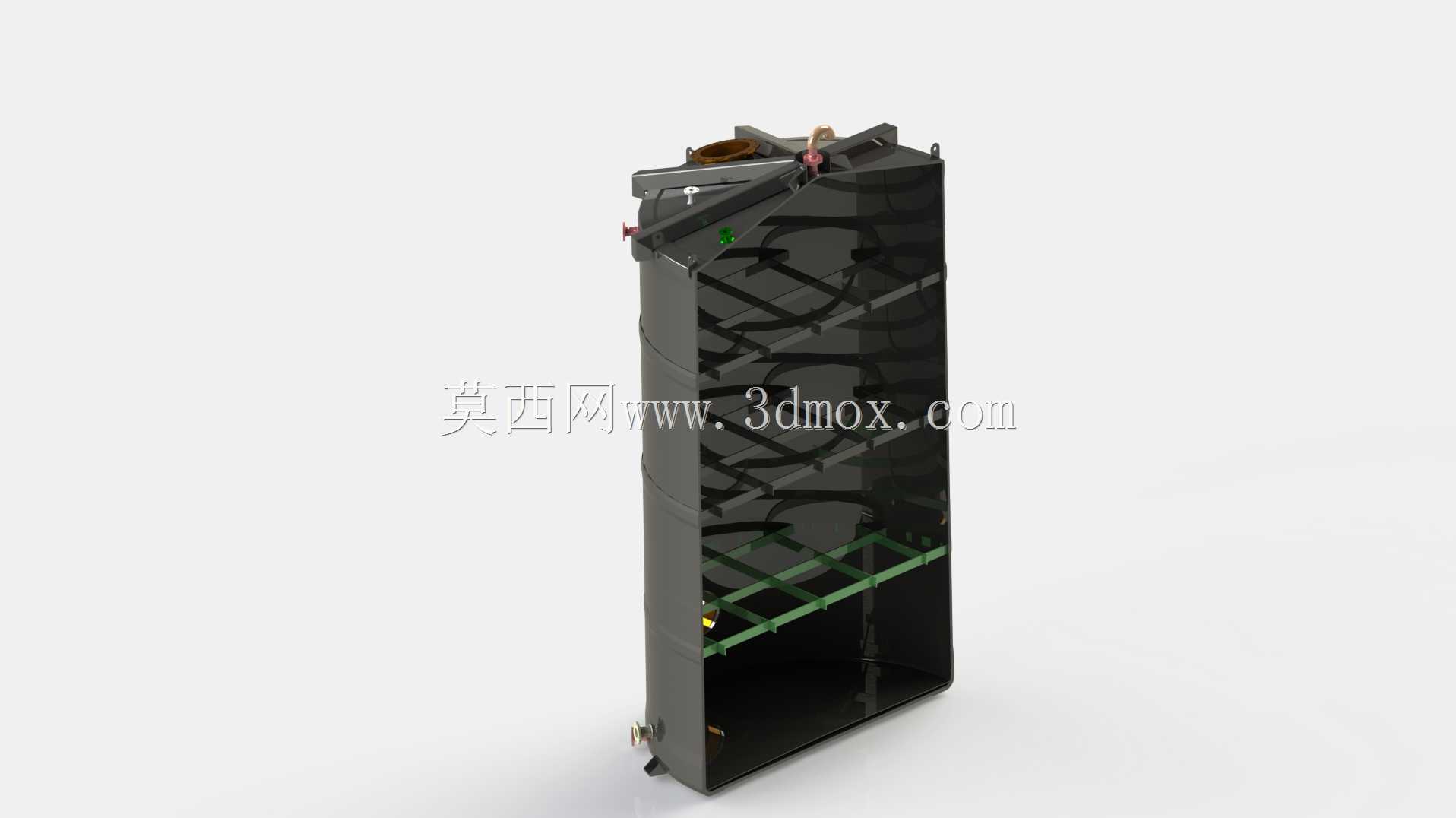

　　做三维结构建模的时候，所有零部件都按照实际装配逻辑做了配合约束：筒身的环向加强筋和壁面是共面贴合，锥顶的斜梁和顶部环梁采用榫接式定位，爬梯的每一节踏步都和两侧主梁做对齐锁定，底部支腿的定位基准完全对应罐底的预埋安装位。整套模型没有做冗余的装饰结构，所有外露构件都服务于储液、防护、安装、检修这几个核心功能。现场布设的时候，只要提前在基础上标定好支腿的地脚孔位置，罐体吊装落位后穿螺栓锁紧，再接合进料、出料、溢流管路就能投入使用，不需要在现场做大量焊接或者防腐作业，尤其适合对施工周期要求紧、现场动火作业受限的改造厂区。罐体的容积按照筒身有效储液高度计算，扣除顶部锥顶的气相空间，常规工况下可以稳定储存数十立方介质，完全匹配中小型生产线的日周转储量需求。
