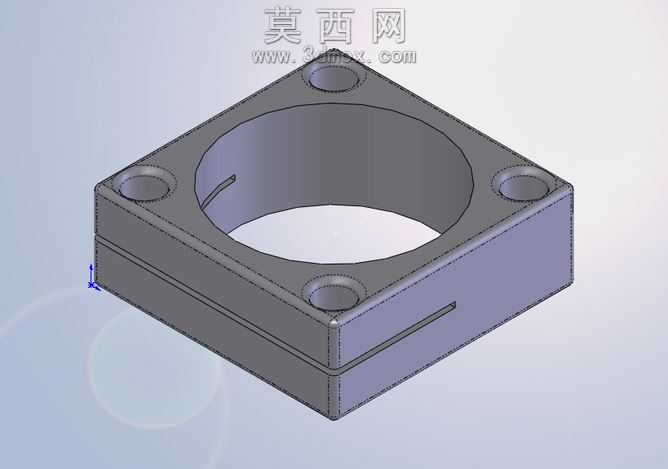

里德TC-801553夹紧油缸安装固定支架

本模型为夹紧油缸配套安装支架，采用三维参数化建模方式完成全尺寸构建，建模过程中严格遵循机械安装配合的公差设计逻辑，先绘制方形基座的二维草绘轮廓，通过拉伸特征生成支架的主体块体结构，再对中心区域进行切除拉伸，加工出适配油缸缸体外径的圆形贯通安装腔，腔体内壁预留了油缸定位卡簧的环形卡槽，保证油缸装入后可实现轴向限位，避免工作过程中出现窜动问题。随后在方形基座的四个角点位置，分别绘制沉头安装孔的草绘，通过切除拉伸生成贯穿式螺栓安装孔，孔位的沉头深度与直径严格匹配常用内六角螺栓的头部尺寸，保证螺栓安装后头部可完全沉入孔内，不会突出支架表面影响安装平面度。支架主体的侧部设计有窄缝式定位槽，可配合锁紧件实现支架在安装基座上的周向角度微调，满足不同安装工况下的油缸朝向调整需求。建模过程中对所有棱边进行了统一的圆角处理，既消除了锐边带来的安全隐患，也优化了零件的应力分布，避免油缸夹紧作业时应力集中在棱角位置导致零件开裂。材质方面预设为常用45号结构钢，渲染时赋予了金属哑光质感，清晰呈现零件的结构轮廓与各特征的位置关系，所有配合面均做了共面、同轴的配合约束验证，保证模型导入装配环境后可直接与对应型号的夹紧油缸、安装螺栓完成虚拟装配，无需额外调整特征尺寸。设计过程中充分考虑了零件的加工工艺性，所有特征均采用常规机加工即可完成，无特殊难加工结构，四个安装孔的孔距公差按照IT7级精度设定，可满足绝大多数工业液压夹紧场景的安装精度要求，中心安装腔的内径公差按照H7级设定，与油缸外径的g6公差形成间隙配合，既保证油缸可顺利装入，又不会出现过大的配合间隙导致油缸工作时晃动。
