简易四柱导向手动冲压工装结构

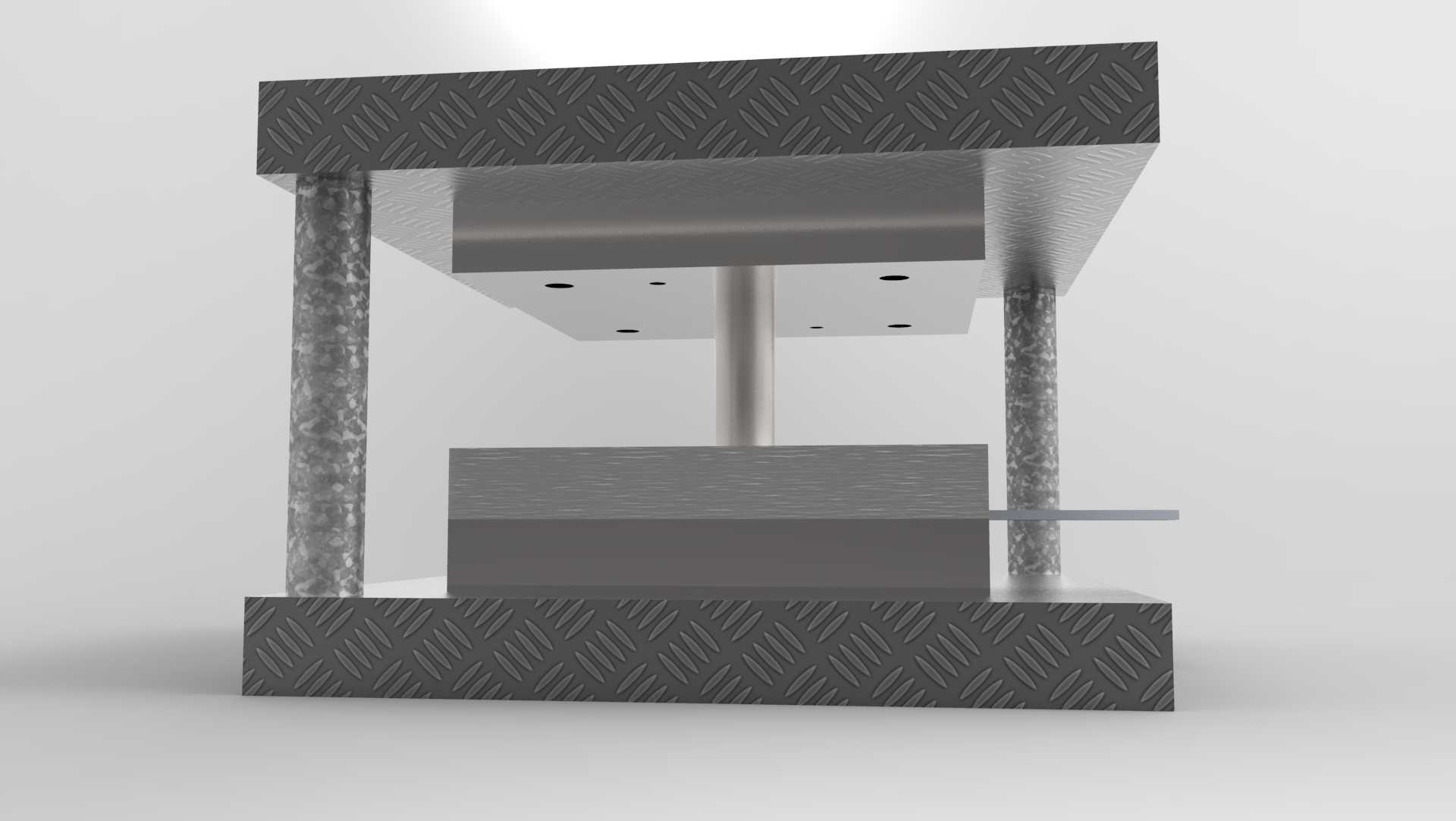

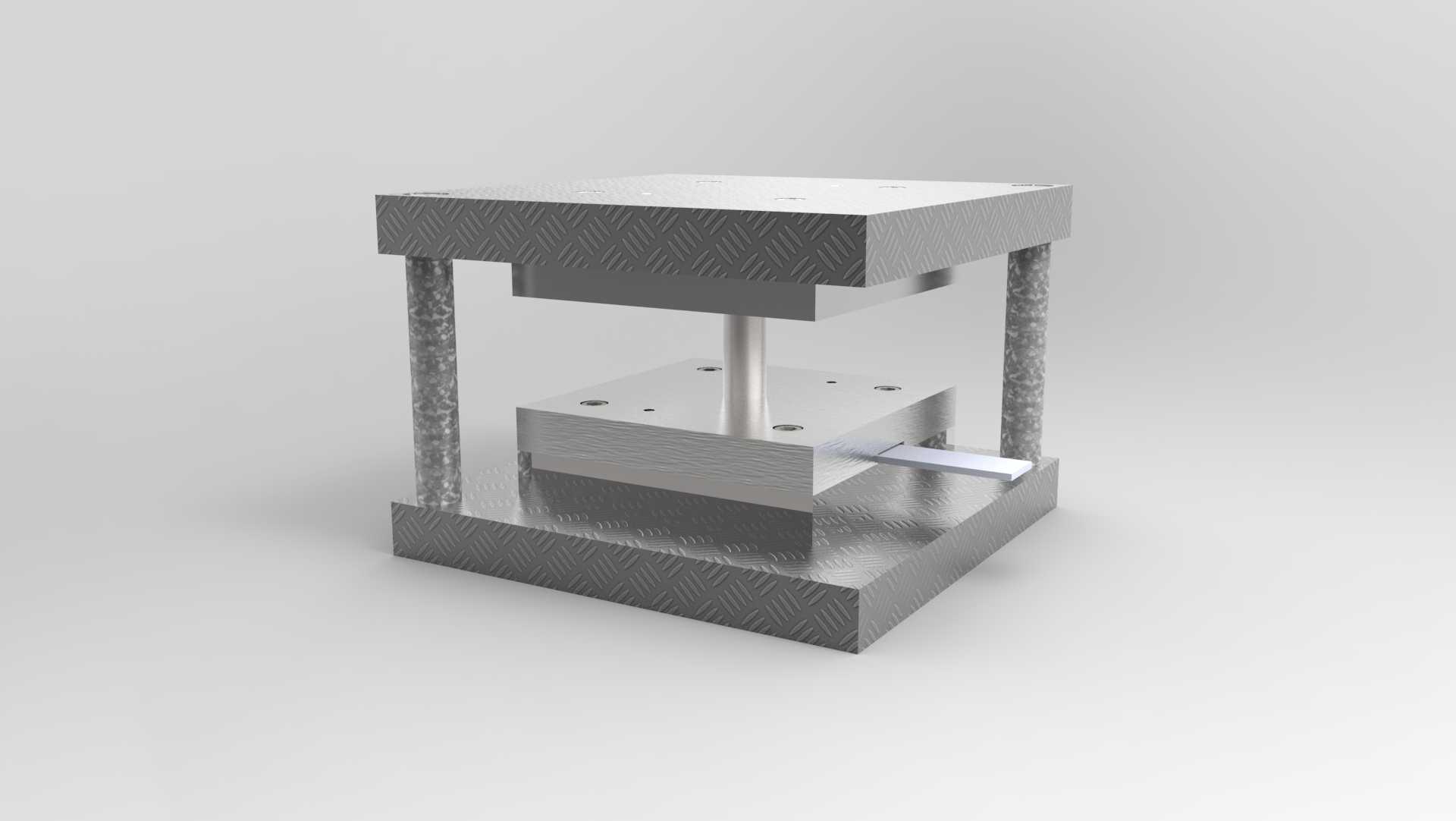

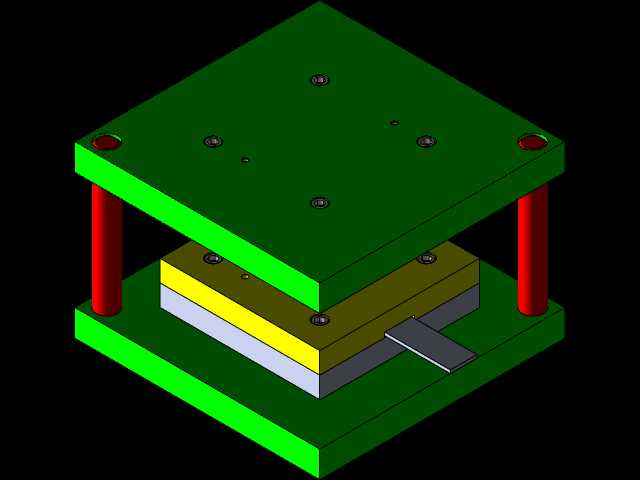

　　这套简易冲压工装的结构逻辑，在小批量钣金试制、工位间轻压装、手工样件冲切场景里非常常见，没有配置复杂的自动送料与动力回路，核心依靠上下两层带防滑花纹的承载板、四根立式导向立柱、中部圆形冲头与下方定位模腔组成完整的冲压执行单元，整体框架采用上下平行板对撑的布置形式，上层板作为冲头的安装承载基准，下层板作为下模与工件的放置支撑，四根立柱分别布置在框架四角，全程为上下模的合模动作提供直线导向，避免冲头下行过程中出现偏载、啃模、对位偏移的问题。

　　从实际工位使用的边界来看，这类工装不需要预埋大型设备地基，整体外轮廓方正，四角立柱的跨距决定了设备的最大允许操作空间：上下板之间的开模高度预留了足够的手工送料取件间隙，操作人员可以从框架侧向将待加工的条料、平板坯件平推入下模的定位区域，坯件送入后冲头沿立柱导向垂直下行，即可完成薄料的冲裁、压印、浅拉伸或者小零件的压装铆合工序。框架上下承载板表面做花纹防滑处理，一方面是在三维渲染表现中区分板材的质感，实际加工中这类板面一般选用厚钢板裁切后做防滑处理，既可以提升工装放置在车间工作台面上的摩擦力，避免冲压过程中整体移位，也能防止操作人员放置工件、工具时出现滑落。

　　中部的工作组件分工明确：圆形冲头作为直接执行作业的工作零件，其同轴度直接决定冲压件的断面质量，冲头尾部与上安装板固定，下行过程中冲头轴线始终与下模的型腔中心保持重合，下模部分设置了与冲头轮廓匹配的避让型腔，合模时坯件在冲头与下模刃口之间被剪切成型，开模后冲头随上板回程，加工完成的工件可以直接从侧向取出，或者通过下模预留的漏料孔从下方排出。导向立柱选用光轴类零件，配合上下板的安装孔形成稳定的导向副，相比单导柱结构，四角布置的四根立柱可以承受冲压过程中产生的侧向偏载，哪怕操作人员送料时坯件放置位置略有偏移，冲压瞬间产生的侧向力也会被立柱分担，不会出现冲头弯折、模腔错位的情况。

　　设计这类工装的时候，首先要锚定的是作业需求与安装边界：如果是放在钳工台、小型工作台上使用，整体高度需要适配操作人员站立作业的手肘高度，上下板的长宽尺寸要覆盖待加工坯料的最大幅面，同时立柱的直径需要根据预期的冲压总载荷选型，避免载荷过大时立柱出现挠曲变形。冲头的工作行程不需要设置过长，只要保证开模状态下冲头下端面与下模表面的距离能够顺利放入、取出工件即可，过长的行程反而会增加导向长度需求，抬升整体框架的高度。上下板的厚度需要兼顾刚性与减重需求，冲压瞬间的反作用力会让板件产生弯曲形变，如果板厚不足，合模时上下板会出现中部拱起的情况，直接导致冲切入料深度不均，冲压件边缘出现毛刺、切不断的问题，因此板件的刚性校核是这类简易工装设计的核心环节，需要保证额定载荷下板件的最大挠曲量控制在冲裁间隙的允许范围内。

　　在实际生产场景里，这类简易冲压结构常被用于新品研发阶段的小批量试产，不需要开制成本高昂的专业级冲压模具，也不需要搭配大型冲压机床，通过手动或者搭配小型气压、液压驱动件即可完成作业，针对薄铝片、薄钢板、非金属垫片这类冲压力需求不高的工件，加工效率完全可以满足试制需求。工装的侧向送料开口没有设置遮挡，操作人员可以直观观察到坯料在模腔上的定位位置，对位调整非常方便，下模座的平面预留了足够的安装空间，可以根据不同的加工需求快速更换不同轮廓的冲头与下模嵌件，实现同一台框架适配多类小零件的冲压作业，大幅降低试制阶段的工装投入成本。整套结构没有冗余的复杂传动部件，日常维护只需要保证导向立柱表面清洁、定期涂抹润滑脂，避免金属碎屑附着在导向面上划伤立柱表面，即可长期保持合模导向的精度，非常适合机加工车间、钣金试制工位、教学实训场景里的轻载冲压作业使用。
