双支点保险销式快锁工装夹具结构

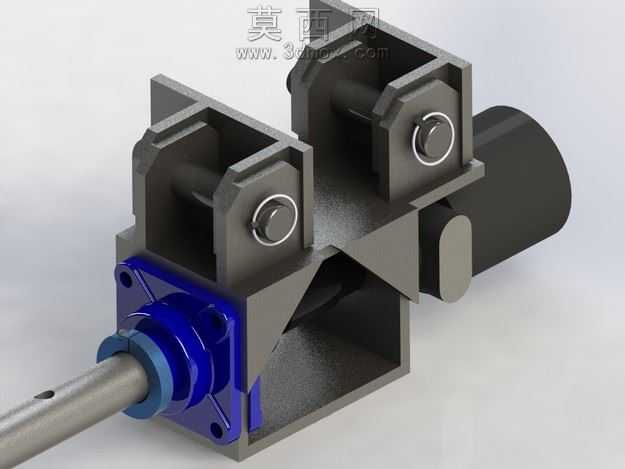

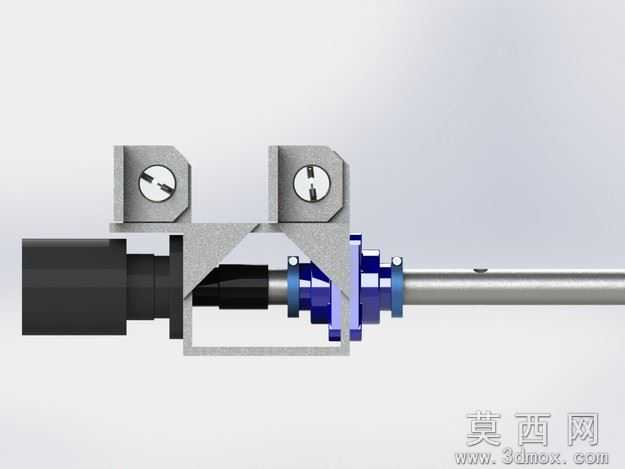

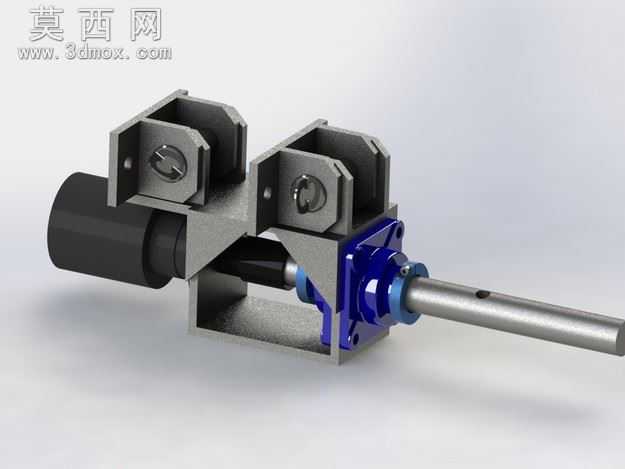

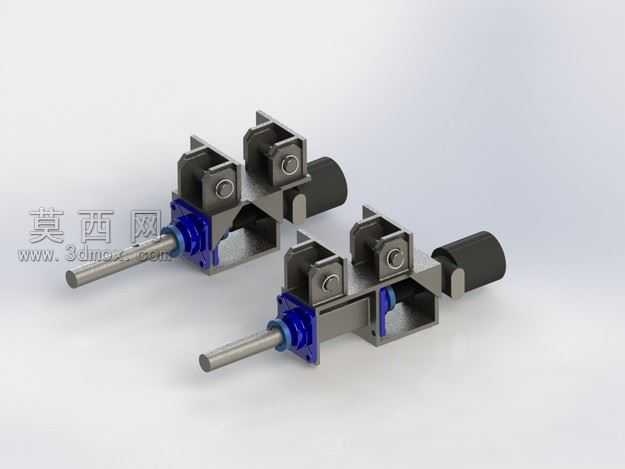

本作品为一款带双保险销结构的快锁式工装夹具三维建模作品，整体通过三维参数化建模软件完成全零件建模与总装配合，经渲染后呈现出清晰的结构细节与材质质感。建模过程中对各零件的尺寸公差、装配间隙做了合理设定，保证虚拟装配下无干涉问题，可直观展示机构的运动逻辑与工作原理。材质设置上，主体承载框架采用哑光灰铸铁材质表现，突出金属构件的厚重感与结构强度；前端传动连接部位采用亮蓝色阳极氧化铝材质渲染，与主体灰色形成鲜明视觉区分，便于快速识别功能模块；销轴、锁紧旋钮等操作件采用不锈钢金属材质，还原金属表面的高光与磨砂质感，黑色的端盖部件采用哑光工程塑料材质，区分不同功能的零件属性。结构设计上，该夹具采用对称式双支点布局，设置两个独立的保险销轴结构，在锁紧状态下可通过双销同步卡合实现双重防脱保障，避免单销失效带来的松脱风险；前端设置带导向轴的传动连接座，可与外部驱动部件快速对接，中部的承载框架采用槽型箱体结构，在保证整体结构刚性的同时减轻了整体重量，侧面设置的快拆旋钮无需额外专用拆卸工具即可完成解锁操作，大幅提升装拆效率。设计思路围绕免工具快速装拆、高可靠性锁紧的需求展开，摒弃了传统夹具需要借助扳手等工具拆装的繁琐流程，通过双保险销的结构设计解决了快锁机构容易意外松脱的痛点，整体结构紧凑，各运动部件的行程与配合关系经过反复校核，既保证了锁紧状态下的夹持稳定性，也兼顾了操作的便捷性，可作为小型工装快换机构、工位定位夹具的设计参考，建模过程中对零件的倒角、安装孔位等工艺细节做了完整还原，符合机械加工的工艺要求，渲染时采用柔和的工业产品布光，清晰展现各零件的轮廓与装配关系，无过度夸张的光影效果，真实还原机械产品的工业质感。
