矿山粗碎用复摆颚式破碎机组装结构

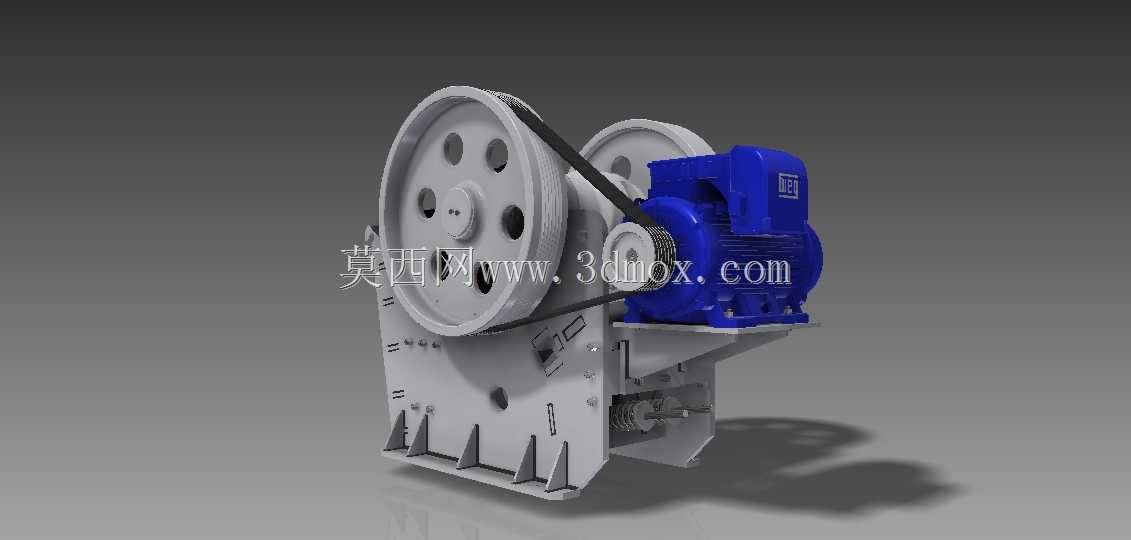

　　这套颚式破碎设备的三维结构，面向矿石初级破碎工况搭建，整体把破碎执行单元、动力驱动单元、传动张紧单元、机架支撑单元整合在同一安装基准上，常见于砂石骨料生产线首段、露天矿采场粗碎站、选矿厂给料后第一道工序，也可用于建筑垃圾资源化处理、硬质岩石来料破碎、冶金渣块预处理场景。从现场布置逻辑看，这类设备通常布置在重型板式给料机下游，来料粒度较大，直接承受矿仓自卸下来的大块物料冲击，因此机架部分没有采用轻薄焊接箱体的简化做法，而是在侧壁、动颚摆动区域、轴承座安装位布置了多道加强筋，侧板下部的三角筋板沿载荷传递方向排布，把破碎腔内部产生的巨大挤压反力分散到整个底架，再通过地脚螺栓传递到混凝土基础。

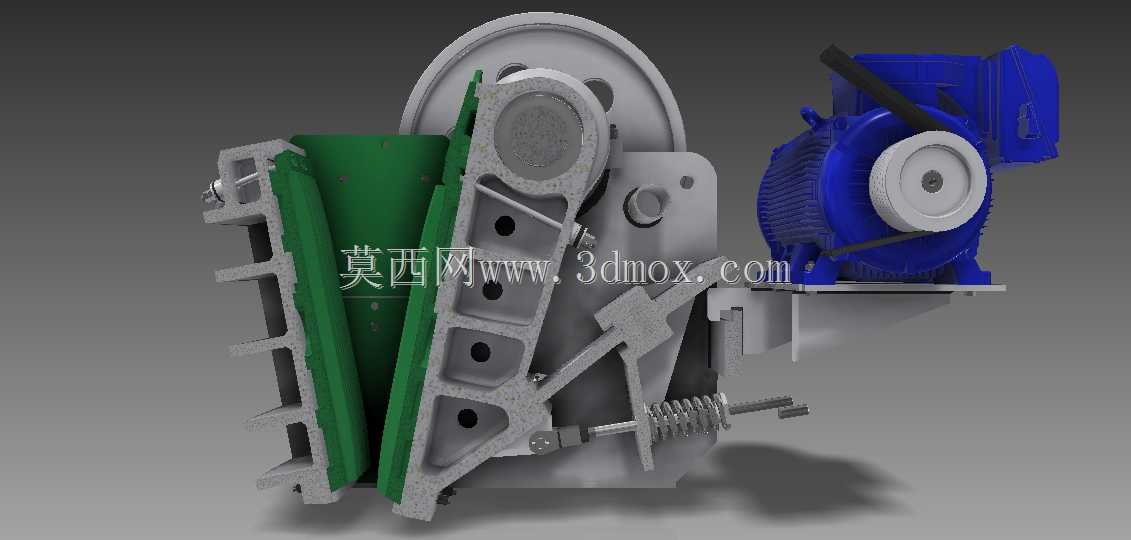

　　破碎工作核心在动颚与定颚组成的楔形腔体内，物料从上方进料口落入后，动颚在偏心轴带动下做周期性往复摆动：靠近定颚时腔内容积缩小，大块矿石受到挤压、劈裂作用被破碎；离开时成品粒度的物料靠自重从下方排料口排出。三维结构里可以清晰看到动颚的悬挂支承点设在设备上部，偏心轴贯穿机架两侧轴承座，这种复摆结构让动颚在水平挤压的同时伴随少量上下搓动，既减少了片状物料卡腔的概率，也让整块颚板的磨损分布更均匀。颚板表面采用齿形结构，齿峰角度针对硬质花岗岩、铁矿石一类高磨蚀物料设计，咬合大块石料时不会打滑，后期维护时颚板可单独翻面或更换，不需要拆解整个摆动总成。

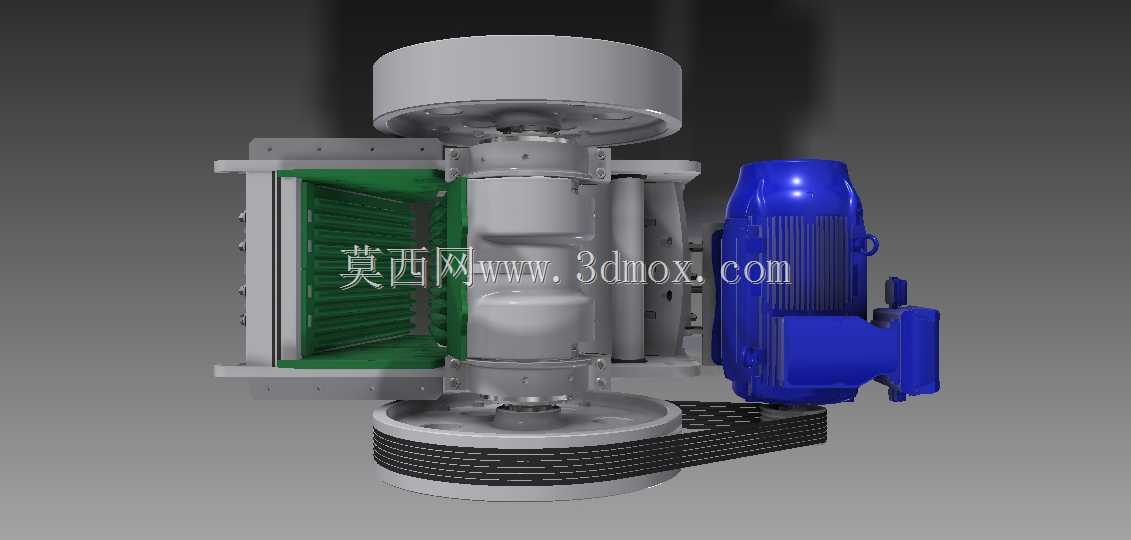

　　动力侧选用卧式电动机通过V带传递扭矩，电机安装在机架侧面的可调滑轨底座上，皮带张紧度可以通过调整电机位置改变，两根大直径带轮分别布置在偏心轴端和电机输出端，大带轮同时兼起飞轮储能作用——破碎行程中储存转动惯量，空行程释放能量，让电机负载波动明显降低，避免硬岩挤压瞬间出现电机堵转。带轮外侧预留了安全防护罩的安装点位，现场投运后必须加装防护，避免运转中皮带跑偏或杂物卷入。设备两侧的张紧拉杆、弹簧复位机构在模型中也有完整体现，拉杆把动颚下部与机架后支座连接，弹簧提供回程拉力，同时当不可破碎物（比如挖机齿、金属件）进入破碎腔时，机构可产生微量退让，保护核心轴件和颚板不被过载损坏。

　　从安装边界来看，整机重心偏向带轮与电机一侧，做基础设计时要按动载荷校核地脚承载，进料口上方要预留足够的卸料高度，两侧留出皮带维护、电机拆装、颚板更换的操作空间，排料口下方要对接下游输送设备，同时预留排料口间隙调整的操作位。三维建模过程中把所有装配配合关系按实际工况还原：偏心轴与轴承座的同轴度、动颚轴承的装配间隙、皮带轮的端面跳动基准、电机滑轨的调节行程都做了约束，结构工程师可以直接在模型里核查运动干涉，模拟动颚摆动极限位置时和机架、拉杆的安全距离，也能据此拆分焊接件、铸件、外购标准件，直接指导生产拆图与现场安装排布。
