工业用框架式粉料研磨加工设备结构

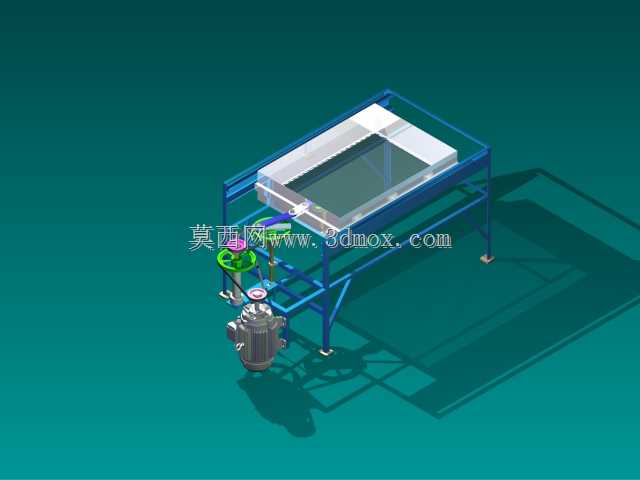

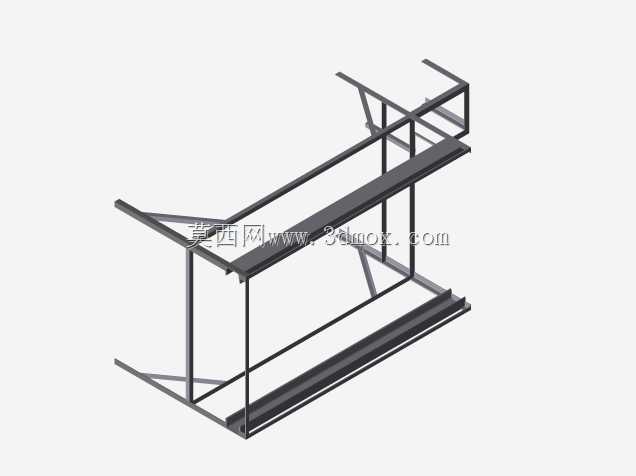

　　这套研磨设备的三维结构，主要面向中小型食品加工、农副产物处理场景下的干性粉料制备需求，可完成谷物、干性食材、小型硬质农副原料的研磨制粉作业，适配小型作坊、村级加工点、小型食品生产车间的日常生产需求，设备整体采用方管焊接框架作为承载主体，所有受力构件均做了满焊处理，机架底部预留了可调式支撑脚的安装位，可在不平整的水泥地面上完成调平，避免设备运行过程中因地面不平产生的额外振动，降低传动部件的异常磨损概率。设备的研磨执行单元布置在机架下部，驱动电机通过带传动结构连接研磨主轴，带轮外侧设置了可拆卸的安全防护罩，避免生产过程中异物卷入传动部位，同时也方便后期更换传动带、调整带张紧度；研磨腔的进料口向上延伸至机架台面位置，

　　台面上设置了敞口式进料导槽，导槽边缘做了折边加强处理，可承受人工倒料时的物料冲击，导槽与研磨腔进料口之间采用快拆式卡箍连接，日常清理腔体残留物料时无需拆卸额外紧固件，单人即可完成拆装作业。机架上部的敞口台架区域，可根据实际生产需求加装临时物料暂存托盘、进料导流挡板，或是配套小型振动送料装置实现连续进料，台架的方管型材预留了标准T型槽安装位，所有加装附件均可通过T型螺栓完成固定，无需在机架上额外钻孔焊接，适配不同加工场景的快速改造需求。设备的出料口设置在研磨腔体侧下方，出料方向斜向朝向设备外侧，可直接对接标准周转桶、粉料输送管道或是小型筛分设备，出料口处预留了快装接口，可根据生产需求加装出料调节阀，控制粉料的出料速度，

　　避免出料过快导致的粉料飞扬问题。从结构设计的角度来看，这套设备的整体布局充分考虑了小型加工场景的操作便利性，所有需要日常操作、维护的部件均布置在操作人员站立可及的高度范围，电机检修位、带轮调整位、研磨腔锁紧手柄的位置都避开了机架的支撑立柱，操作时不会出现肢体磕碰机架的问题；机架的整体宽度控制在1.2米以内，长度控制在1.8米以内，整体高度不超过1.6米，可直接通过常规宽度的车间门洞，无需拆解设备即可完成车间内的转场搬运，设备整体的安装边界预留了侧边0.5米的维护空间即可满足日常检修需求，不需要额外预留过大的设备占地，适配小型加工场地面积有限的实际情况。研磨腔体的内部结构采用了定转子配合的研磨结构，转子组件做了动平衡校正，

　　运行时的振动幅度控制在安全范围内，不会带动机架产生共振；机架上部的框架结构除了承载进料相关附件外，还可作为安全防护栏的安装基础，在进行连续自动化进料改造时，可直接在框架上安装防护网、安全联锁开关，满足安全生产的规范要求。设备的驱动电机采用立式安装结构，直接固定在机架下部的电机安装板上，安装板上预留了长条形调节孔，可调整电机的安装位置来实现传动带的张紧度调节，不需要额外加装张紧轮结构，简化了传动系统的组成，降低了后期的维护成本。从实际使用的角度来看，这套设备的结构没有采用复杂的集成化设计，所有零部件均为通用标准件，方管机架、标准紧固件、通用型电机、常规带传动组件都可以在本地五金市场采购替换，不需要定制特殊规格的配件，非常适合偏远地区、配件采购不便的加工场景使用，设备的整体结构强度可满足连续8小时作业的承载需求，不会因为长时间运行出现机架变形、焊缝开裂的问题。
