手压式园艺浇花喷壶精细结构造型

　　这套三维造型围绕日常园艺养护和小型清洁作业中常见的手压式喷壶展开，整体由储液瓶体、瓶口连接螺纹、扳机式泵体、压杆、喷嘴、吸液管及握持区域组成。建模时没有把产品简化成单一外观件，而是按照实际装配关系拆分出可表达功能逻辑的零件：瓶身承担储液和手持重心布置，瓶口通过颈部螺纹与喷头组件连接，泵体内部预留阀芯、弹簧和活塞的运动空间，扳机绕销轴摆动并驱动泵腔容积变化，喷嘴处设置导流和雾化通道，吸液管从泵体入口延伸至瓶底附近，保证液体在倾斜使用时仍能被吸入。

　　从使用场景看，这类喷壶并不只服务于家庭盆栽浇水。温室育苗、花卉陈列、桌面清洁、车间局部除尘、消杀液喷洒以及样板表面润湿，都会用到类似结构。不同场景对喷射形态的要求并不完全相同：浇灌盆土时更关注水柱集中、流量稳定；叶面补水时需要细雾覆盖且避免冲伤嫩叶；擦拭玻璃或台面时则要求喷幅均匀、不形成大液滴。因此造型中喷嘴与扳机行程的配合需要留出调整余地，喷头前端可通过旋转喷嘴帽改变直射与雾化状态，压杆的力臂长度则决定单次按压的排液量和操作疲劳程度。

　　瓶体采用细长圆肩造型，底部直径大于颈部，静置时支撑稳定；肩部以平滑曲面过渡到瓶口，既减少液体残留死角，也便于吹塑或注塑成型时的脱模。瓶身正面没有设置复杂凸起，握持区依靠曲面收腰形成自然贴合面，手指在按压扳机时，瓶身轴线与手腕方向基本一致，长时间使用不会产生明显扭转力矩。瓶口外螺纹按照常见小口径容器连接习惯布置，螺纹牙型、旋合长度和密封端面都需要在装配模型中表达清楚；喷头底座下端应保留与瓶口端面压紧的环形密封面，防止倒置或晃动时液体从螺纹间隙渗出。

　　喷头部分是结构设计的重点。扳机位于泵体后侧，按压时绕上部销轴旋转，前端推动活塞向内压缩；松开后，弹簧推动活塞复位，泵腔形成负压，瓶内液体经吸液管进入泵腔，再次按压时液体被压向喷嘴。模型中扳机外形采用带防滑纹理的弯曲杆件，手指接触面略宽，避免局部压强过大。泵体上方设置按压头与喷嘴通道，侧向伸出的喷嘴使喷流方向远离手部，喷嘴轴线相对瓶身轴线略微上扬，适合对准叶面或墙面。泵体与瓶身之间的连接座需要兼顾强度和装配工艺，颈部壁厚不宜过薄，否则螺纹旋紧时容易产生白痕或开裂；也不宜过厚，以免造成材料浪费并影响成型周期。

　　尺寸边界方面，整体高度控制在单手操作舒适的范围内，瓶身最大直径需满足普通手掌围合，底座直径要保证满液状态下抗倾覆。喷头宽度主要由扳机和泵体决定，扳机后端不得超出瓶身侧面过多，避免收纳时与相邻物品干涉；喷嘴前端应形成明确的喷射中心线，装配后不得被瓶肩遮挡。吸液管下端接近瓶底但保留间隙，管口可斜切，防止贴底后吸液不畅。瓶底设置浅凹环或加强圈，既能增加放置稳定性，也能减少底面磨损。若用于结构校核，还需关注满液重心、扳机销轴剪切受力、泵体与瓶口螺纹旋合强度，以及跌落时瓶肩和颈部的应力集中区域。

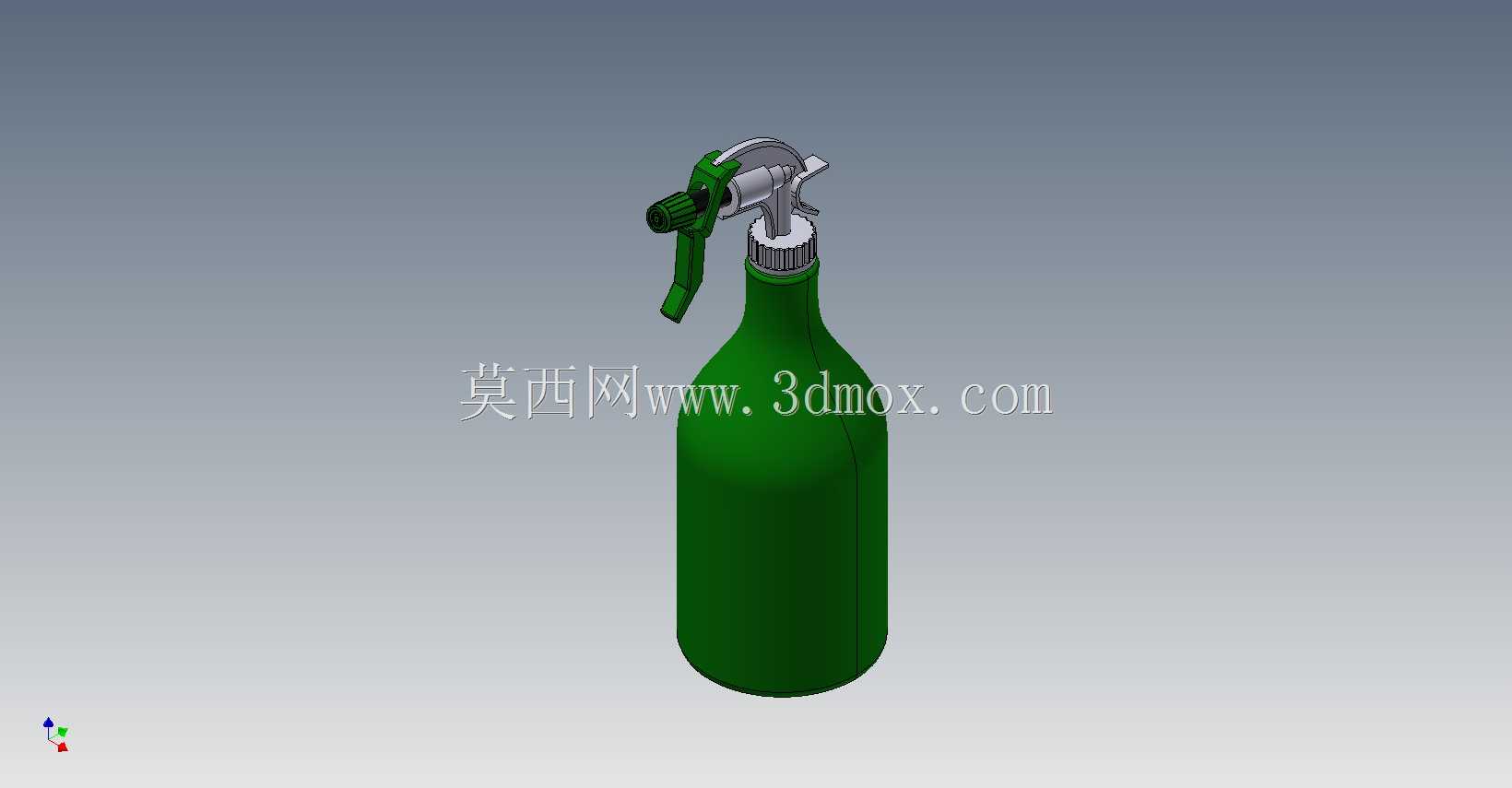

　　在三维表达上，曲面过渡、螺纹起止位置、扳机运动间隙、喷嘴小孔和内部流道都应保持可识别的工程细节。瓶体外观为绿色，喷头金属与绿色压杆形成区分，便于评审时快速判断零件边界。该造型既可作为园艺工具外观设计的参考，也可用于演示手动泵吸、雾化喷射和小型容器密封结构的工作原理。
