便携旅行电源转换插头结构设计

　　做这类旅行转换插头的结构时，最先要卡住的不是外观曲面，而是不同地区墙插的插套配合边界。插片伸出长度、片间距、片厚都要贴合常见插座的夹持范围，伸得太短会出现接触虚接，插片偏厚又会在插入老旧插座时卡滞，偏薄则通电后容易因夹持力不足发热。外壳前端包裹插片根部的挡台不能做太薄，用户斜向插拔时挡台要承担侧向掰动的载荷，避免插片根部直接把应力传到内部导电件上。

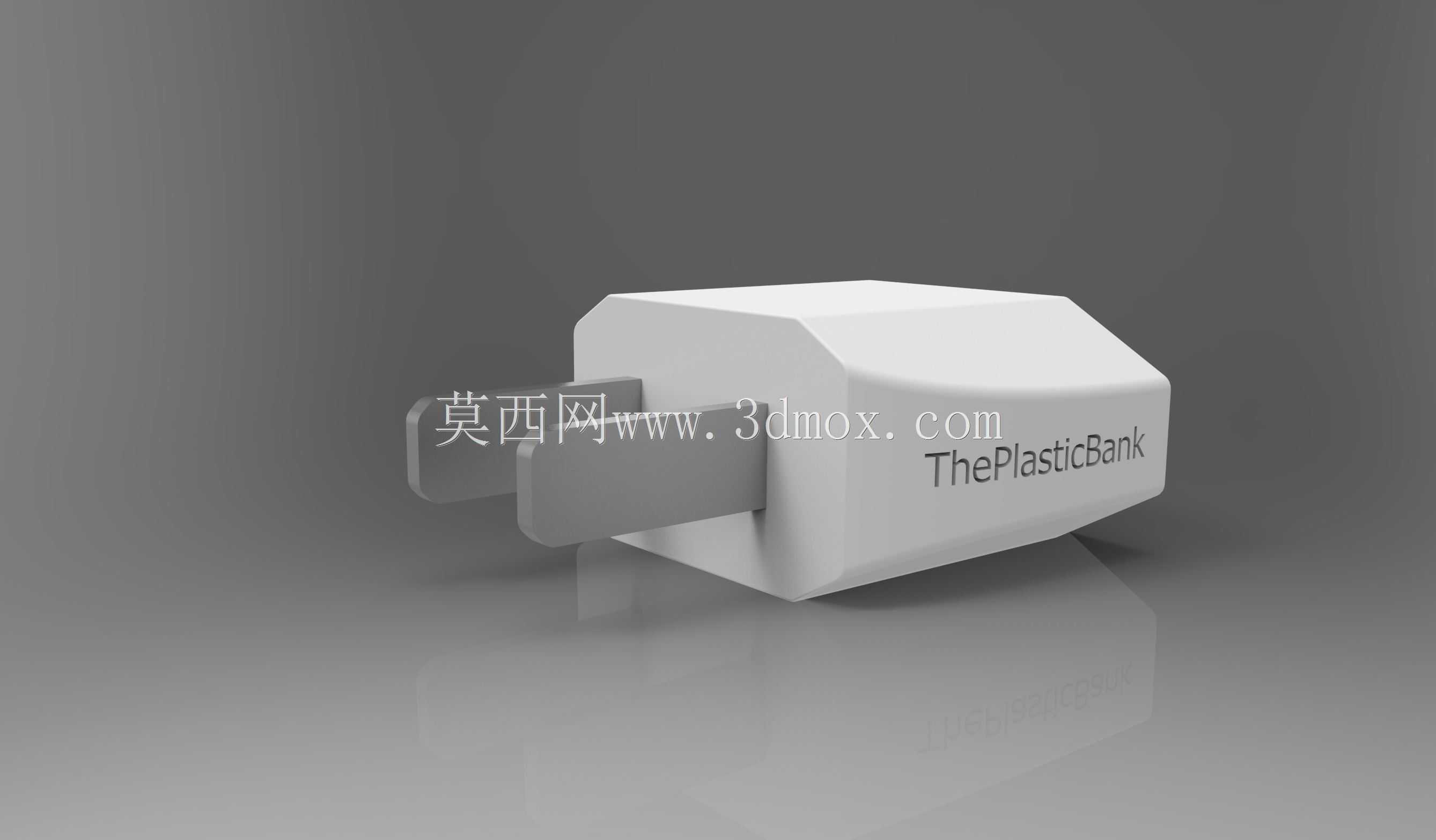

　　从使用场景看，这类小配件常年被塞在背包侧袋、行李箱夹层，和钥匙、充电线、笔记本电源挤在一起，外壳棱边如果做尖锐直角，不仅握持插拔硌手，运输摩擦中也容易在边角产生白痕。模型里主体采用略带斜度的块体造型，顶面做平缓收窄，既让手指捏持时能自然贴合侧面，也给壳体内部的导电铜件留出排布空间。插片从壳体前端伸出的位置做了局部加厚凸台，凸台和插片之间预留绝缘包覆距离，防止用户插拔时手指意外触及带电金属。

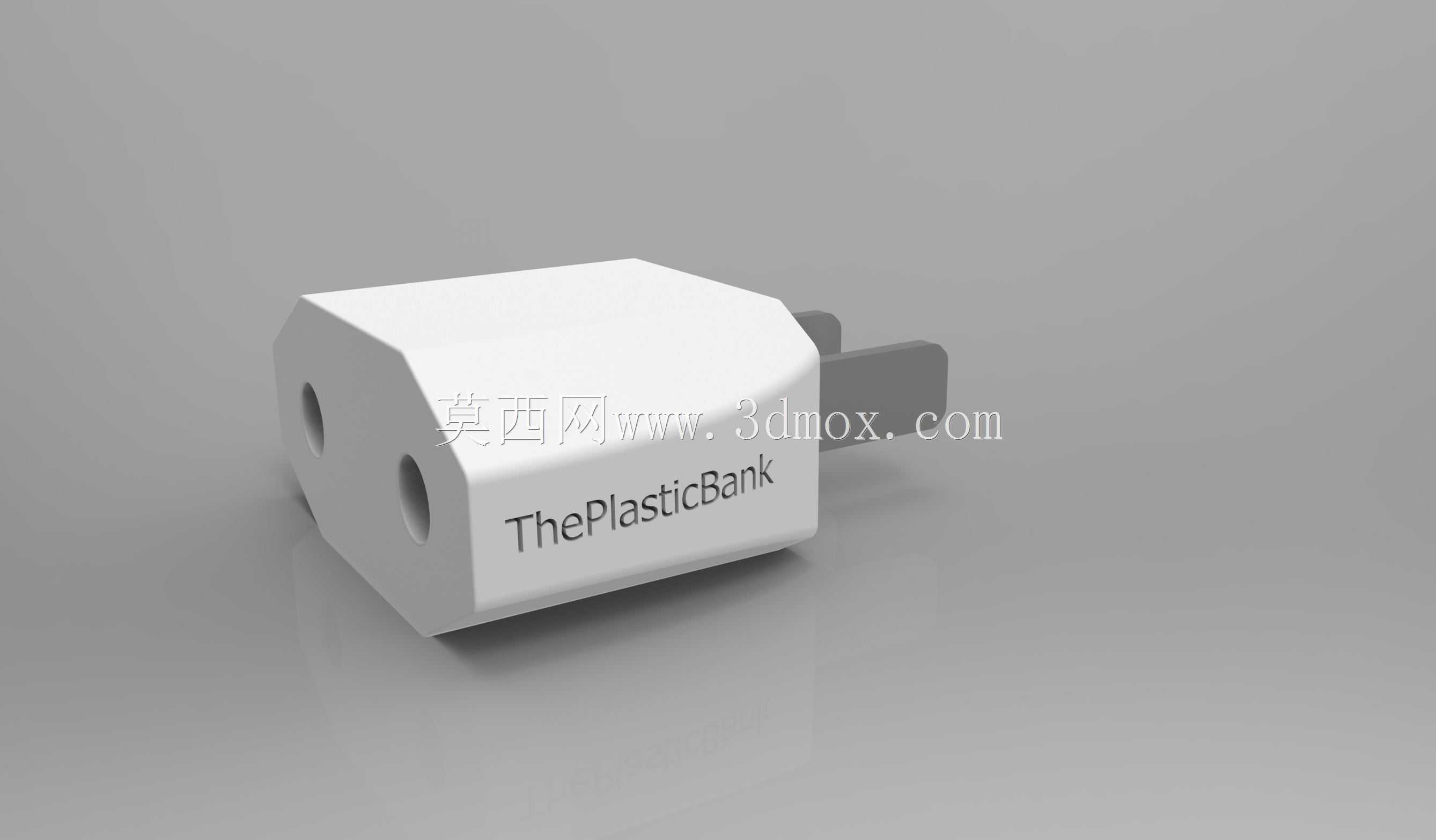

　　内部结构排布上，转换插头的腔体要同时容纳进线导电片、外接插座母套和限位挡块，壳体壁厚通常在均匀壁厚区间选取，转角处做圆角过渡，避免注塑成型时局部缩痕。外壳分模线沿产品侧面周向布置，插片穿过的前盖位置需要设置定位槽，让金属插片压入后不会绕自身轴线转动；如果插片在壳体内发生偏转，用户对准墙插时就会出现插脚错位，无法正常插入。后盖和前盖的扣位要沿周边均匀分布，靠近插片受力端适当增加扣合点位，抵消插拔时的轴向推力。

　　安装边界方面，产品整体外轮廓要控制在随身便携尺寸范围内，宽度不能超过相邻墙插面板的间距，避免插在排插上挡住旁边插孔。插片中心距、外露长度和末端倒角都要顺着插入导向设计，末端轻微倒角能让用户在光线不好的酒店环境里快速对准插座孔。壳体表面标识区域做平整留白，可标注适用地区、电流规格等警示信息，标识区避开分模线和扣位凸起，保证印刷或激光标识时平面完整。

　　实际工程校核中，还要考虑用户插拔的施力习惯。多数人拔插头时会直接拽动本体而非摇晃拉线，壳体侧面需要提供足够摩擦力，侧面轻微的斜面收窄比完全光滑的直壁更便于手指发力。内部导电件的支撑筋不能顶住金属件的弹性变形区域，要在铜片根部提供定位、在中部留出弹性形变空间，保证多次插拔后母套仍有稳定夹持力。壳体前端围绕插片的绝缘围挡高度要覆盖插片根部到壳体开口的间隙，既防止金属异物斜向插入接触带电件，也能在插片受侧向力时分担弯矩。

　　这类产品没有复杂运动机构，难点全在小空间里的安全距离、成型工艺和使用细节平衡：壁厚不均会导致外壳成型后变形，扣位过紧会让装配时壳体开裂，插片固定过松则直接影响通电可靠性。建模时把插片、内部导体、前后壳体分别按装配关系搭建，检查插拔路径上是否存在结构干涉，同时核对壳体外形不会在插入墙插时和面板凹陷区域发生顶撞，就能让这款便携转换配件在旅行、出差、跨境办公等场景下稳定完成电源转接作用。
