轻量化三角翼载人滑翔机架结构

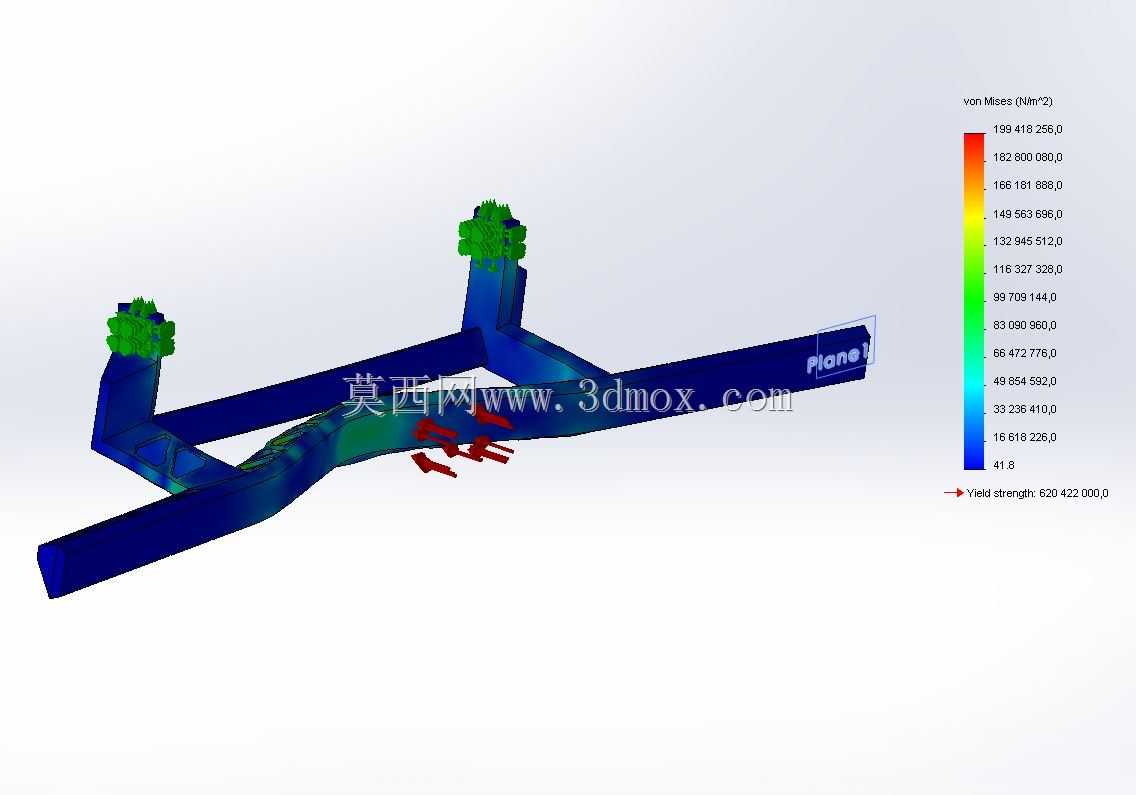

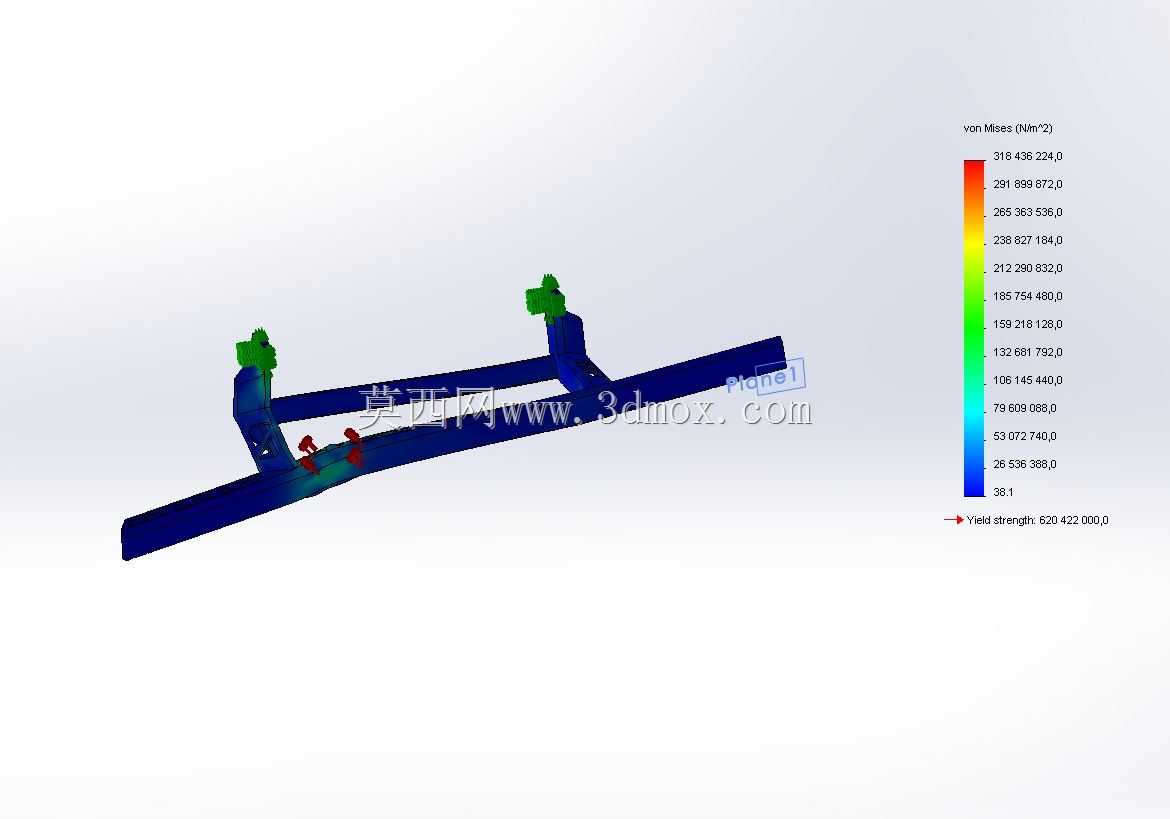

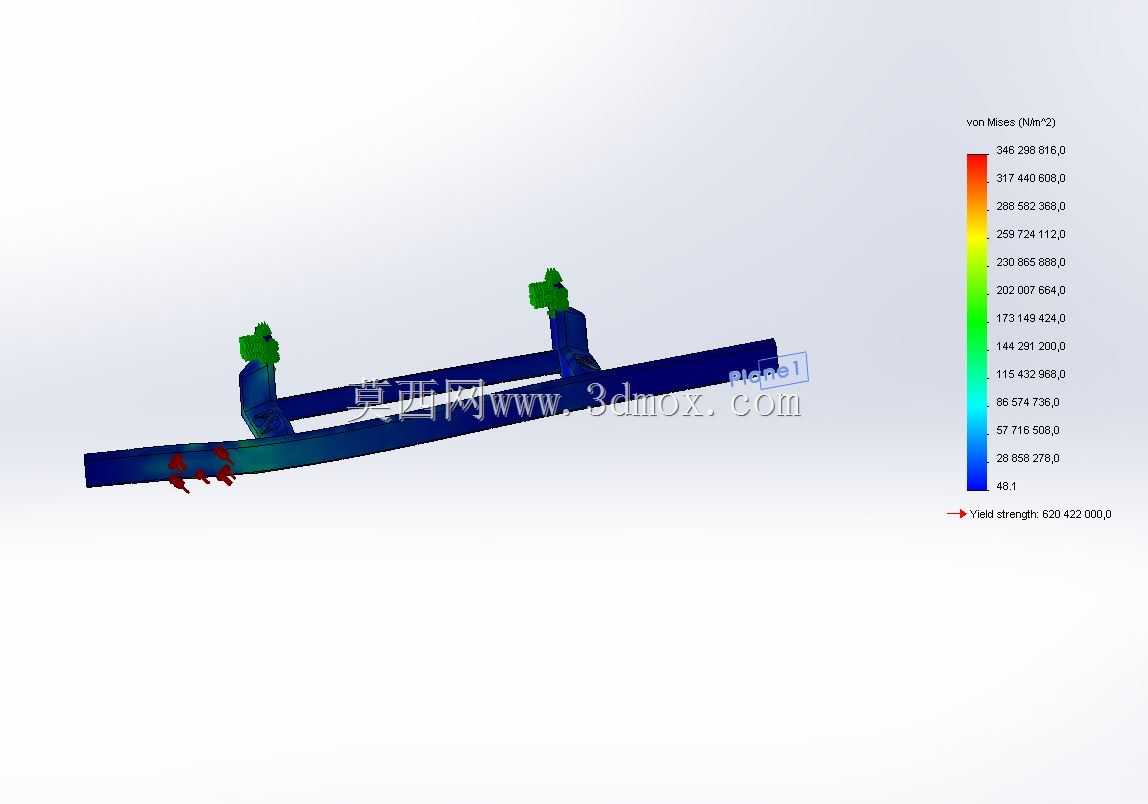

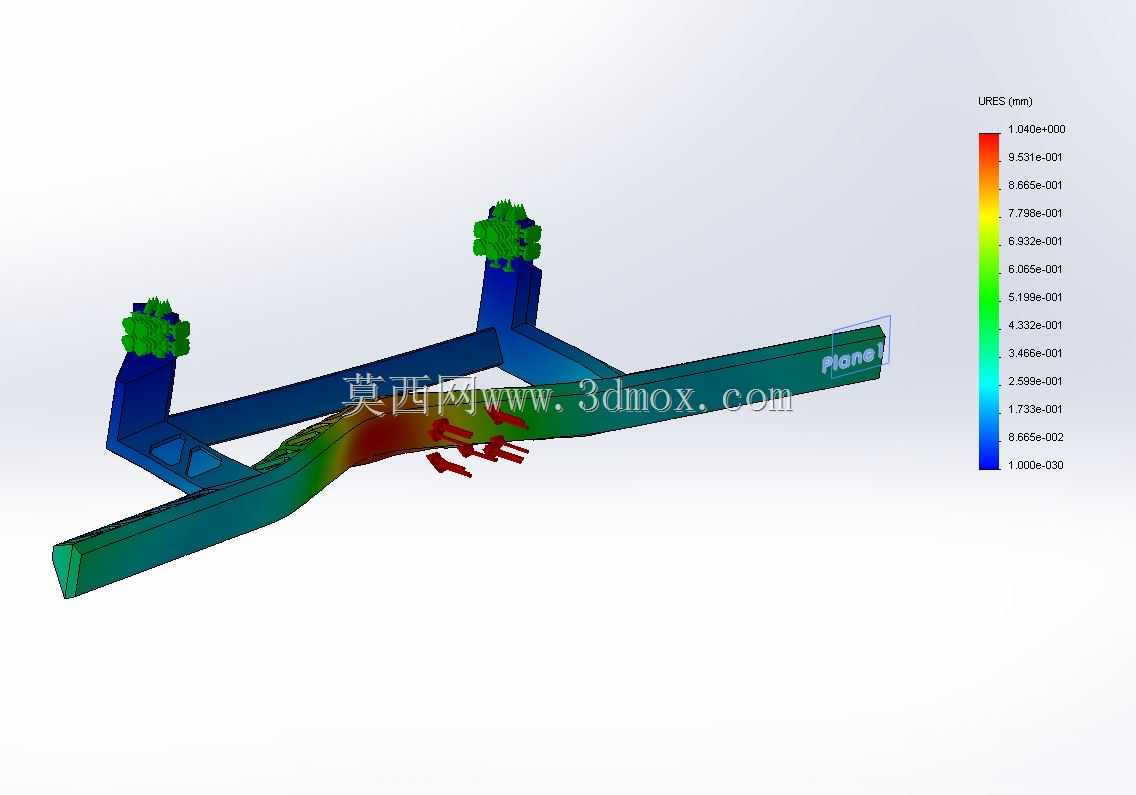

　　这套三角翼承载机架的结构开发，核心出发点是解决低空低速载人滑翔场景里，整机自重与结构刚性难以平衡的工程矛盾。早期方案沿用传统铝合金焊接桁架，空机机架重量逼近180kg，搭配翼面、飞控与乘员载荷后，起飞滑跑距离过长，低空气动余量不足，遇到小幅紊流时机架主梁出现可感知的形变震颤，直接影响飞行姿态稳定性。重构方案时先把整机受力边界拆解为三个核心区域：两侧翼根连接段、中央乘员承载段、尾部航电与尾翼安装段，不再采用等截面通长主梁的保守设计，而是按照有限元仿真输出的应力云图分配材料与截面尺寸。从仿真结果能直观看到，应力峰值集中在中央主梁与两侧翼梁的交汇过渡区域，这里采用变厚度碳纤维铺层设计，铺层方向沿主应力走向0度排布，局部叠加±45度铺层抵抗扭转载荷，翼尖段应力水平仅为峰值的7%，直接采用薄壁泡沫夹芯结构，在保证翼型轮廓精度的前提下尽可能削减非承载区域的重量。最终整机机架重量控制在100kg左右，相比初代铝合金方案减重接近45%，刚性储备反而提升了30%。

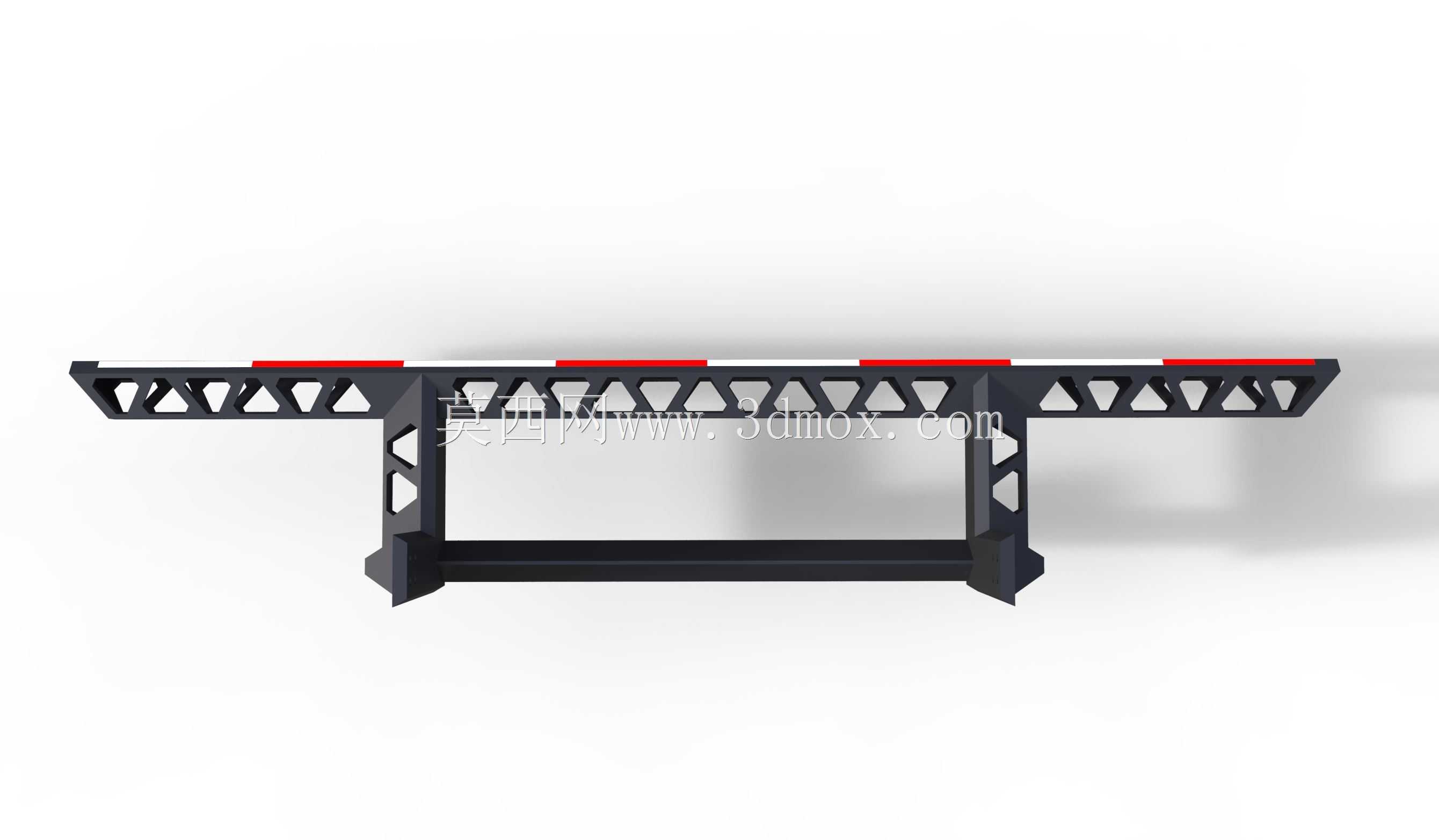

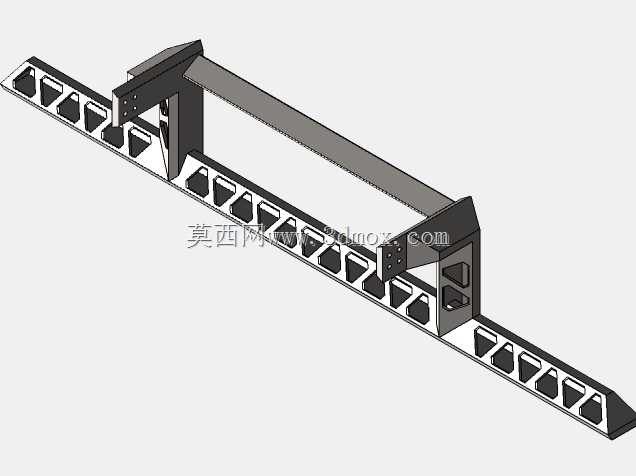

　　实际安装边界上，两侧翼梁向外延伸的总翼展控制在9.6米，这个尺寸是结合低空滑翔的常用起降场地条件敲定的——普通通航临时起降点的跑道宽度多在12米以内，9.6米的翼展既保证了低速飞行时足够的升力面积，地面转运时也能适配常规货运拖车的装载宽度，不需要拆解翼段就能完成公路转场。中央承载段的宽度预留了620mm的乘员安装空间，兼容市面上主流的轻量化滑翔座椅与四点式安全带安装孔位，主梁下方预留的挂载接口可以根据任务需求加装副油箱、航拍云台或者小型环境监测载荷，接口位置经过重心校核，挂载15kg以内设备时整机重心偏移量不会超过气动设计允许的30mm阈值。翼根位置的两个绿色快拆接头是结构设计里的实用细节，不需要专用工具就能完成翼段与中央机身的连接锁紧，接头内部集成了定位销与防松保险结构，装配后同轴度误差控制在0.2mm以内，避免翼段安装偏差带来的附加气动阻力。

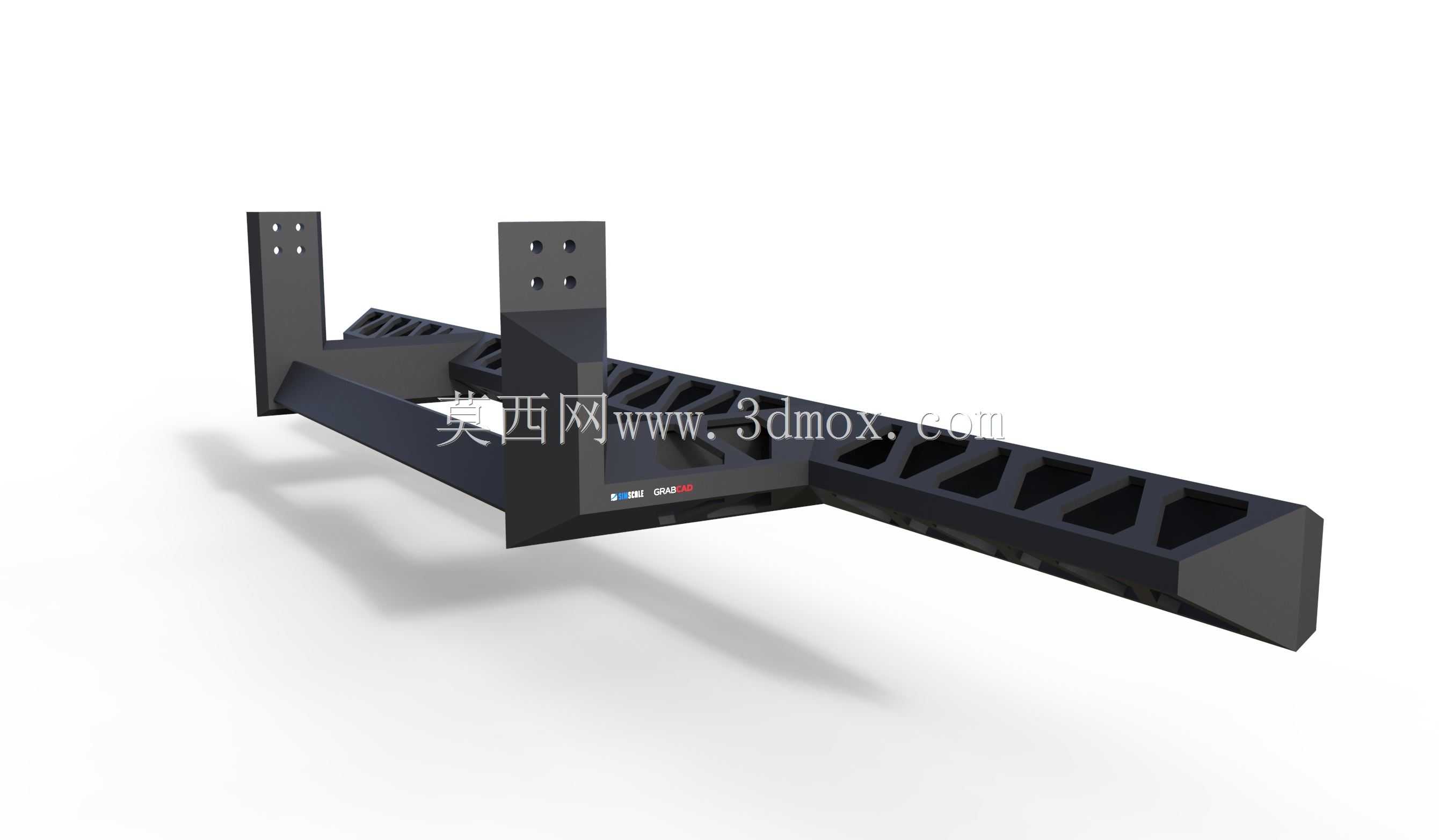

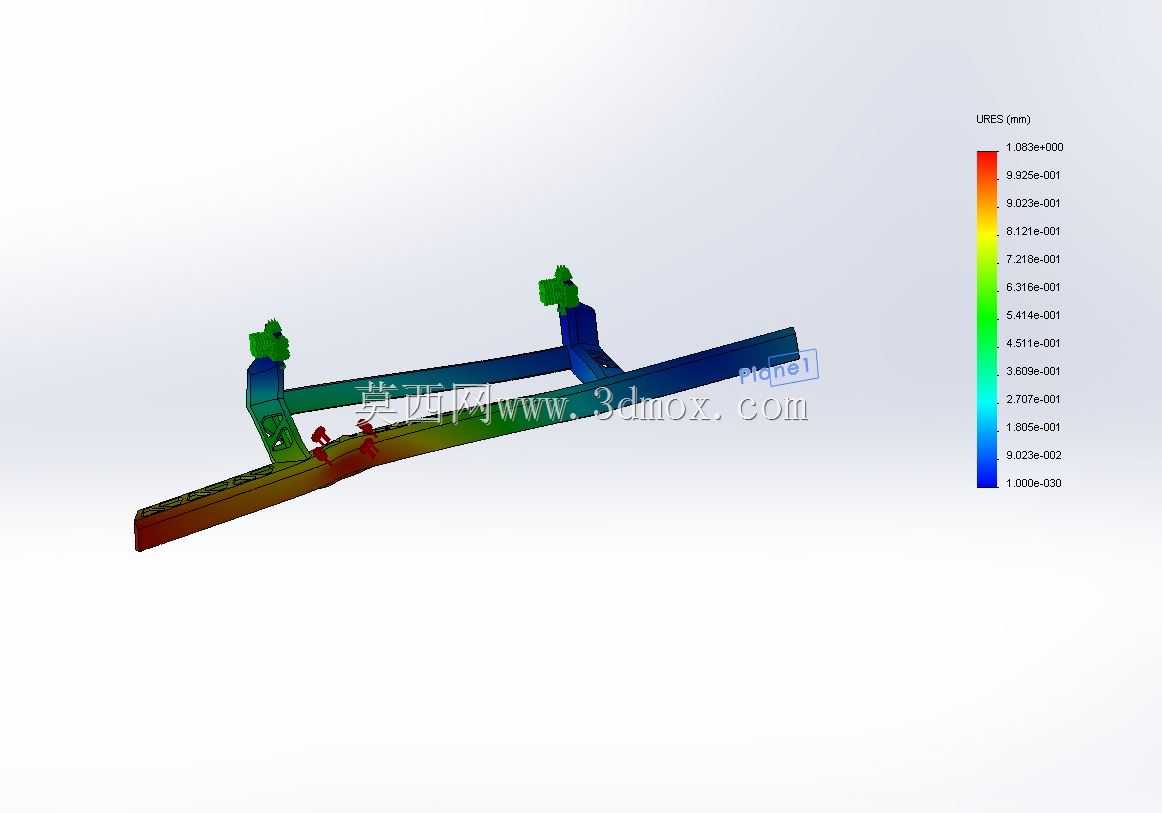

　　前期仿真验证阶段曾遇到浏览器端云端仿真内存受限的问题，大尺寸网格模型提交后经常出现计算中断，后来把整体模型拆分为中央机身、左翼、右翼三个子模块分别划分网格，绑定接触区域做网格局部加密，非关键的安装倒角、小尺寸走线孔直接做几何清理，在保证计算精度的前提下把单元总量压缩了60%，才顺利跑完全工况受力校核。校核工况覆盖了1.5倍过载俯冲、3米每秒垂直阵风冲击、着陆瞬间冲击等极端场景，所有区域的安全系数都保持在1.8以上，完全满足低空载人滑翔设备的结构安全要求。主梁侧面预留的标准化安装槽，可以直接固定航电设备、电池组与操纵钢索支座，不需要在主梁上二次钻孔，避免钻孔破坏碳纤维铺层的连续性，也方便后期维护时调整设备安装位置。这套结构的设计思路没有追求极致的材料堆砌，而是把材料精准布置在受力传递的路径上，既控制了整机自重，也给后续的改装迭代留足了冗余空间，不管是用于休闲滑翔飞行、低空航拍作业还是地理测绘巡检，都能在结构强度与飞行性能之间找到合理的平衡点。
