船用横杆挂载式胡克固定支架结构

　　这套挂载夹具的核心使用场景集中在小型帆船、皮划艇、冲锋舟以及户外拓展作业平台的横向圆管杆件上，主要承担便携设备、随身工具或者小型功能盒体的临时挂载与快速固定任务。在水上作业环境里，船体随波浪持续起伏，普通卡扣很容易因为振动、侧向拉扯或者杆件表面沾水出现滑移松脱，因此整套结构在设计之初就把抗振、防脱和快速装拆作为核心约束条件，没有采用复杂的螺栓压紧方案，而是通过绑带环绕横杆配合挂钩卡位的组合形式完成锁紧，操作人员不需要额外工具，单手即可完成初步对位，拉紧绑带后挂钩自动嵌入限位槽，整个安装过程在晃动的甲板上也能顺利完成。

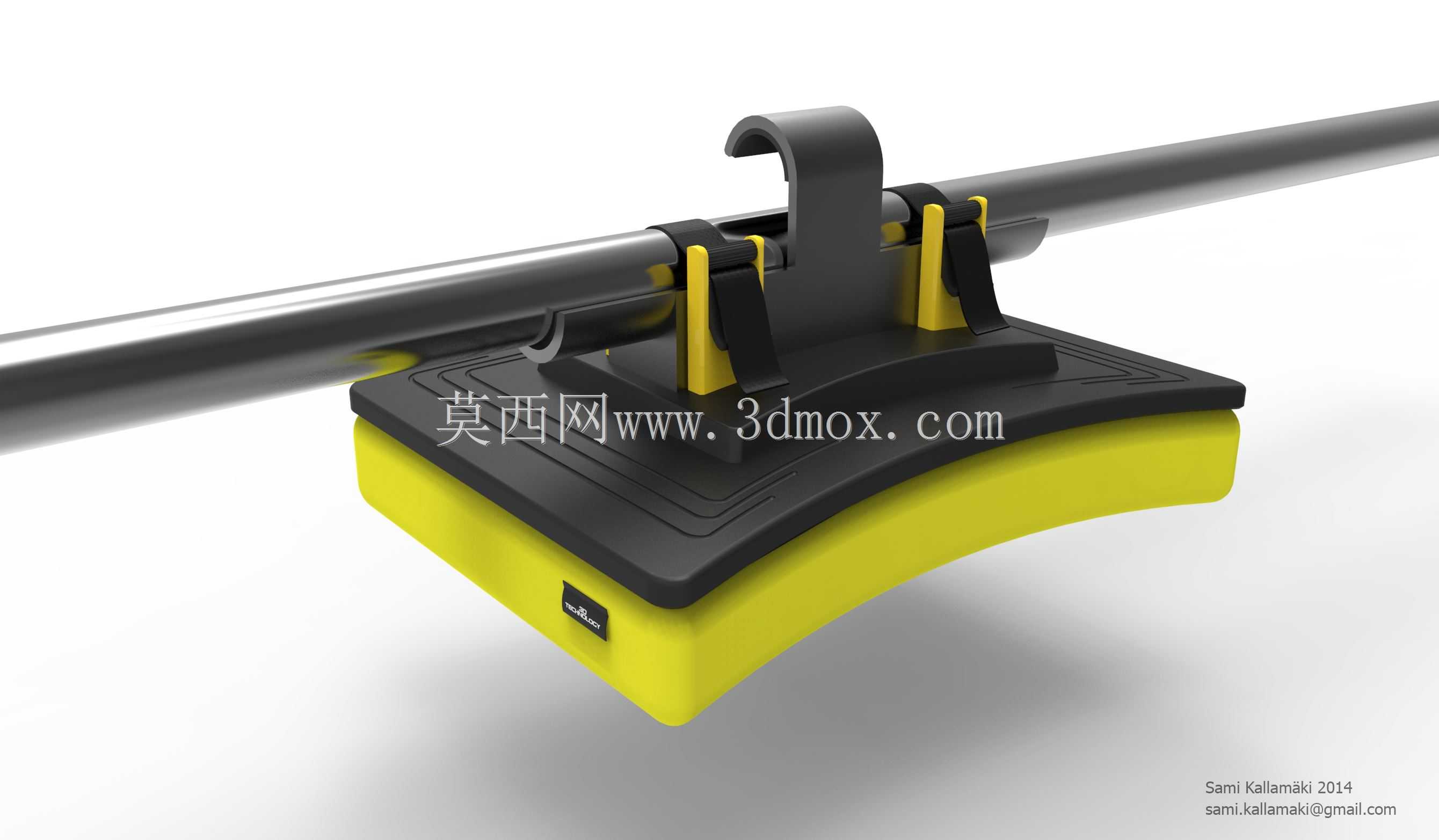

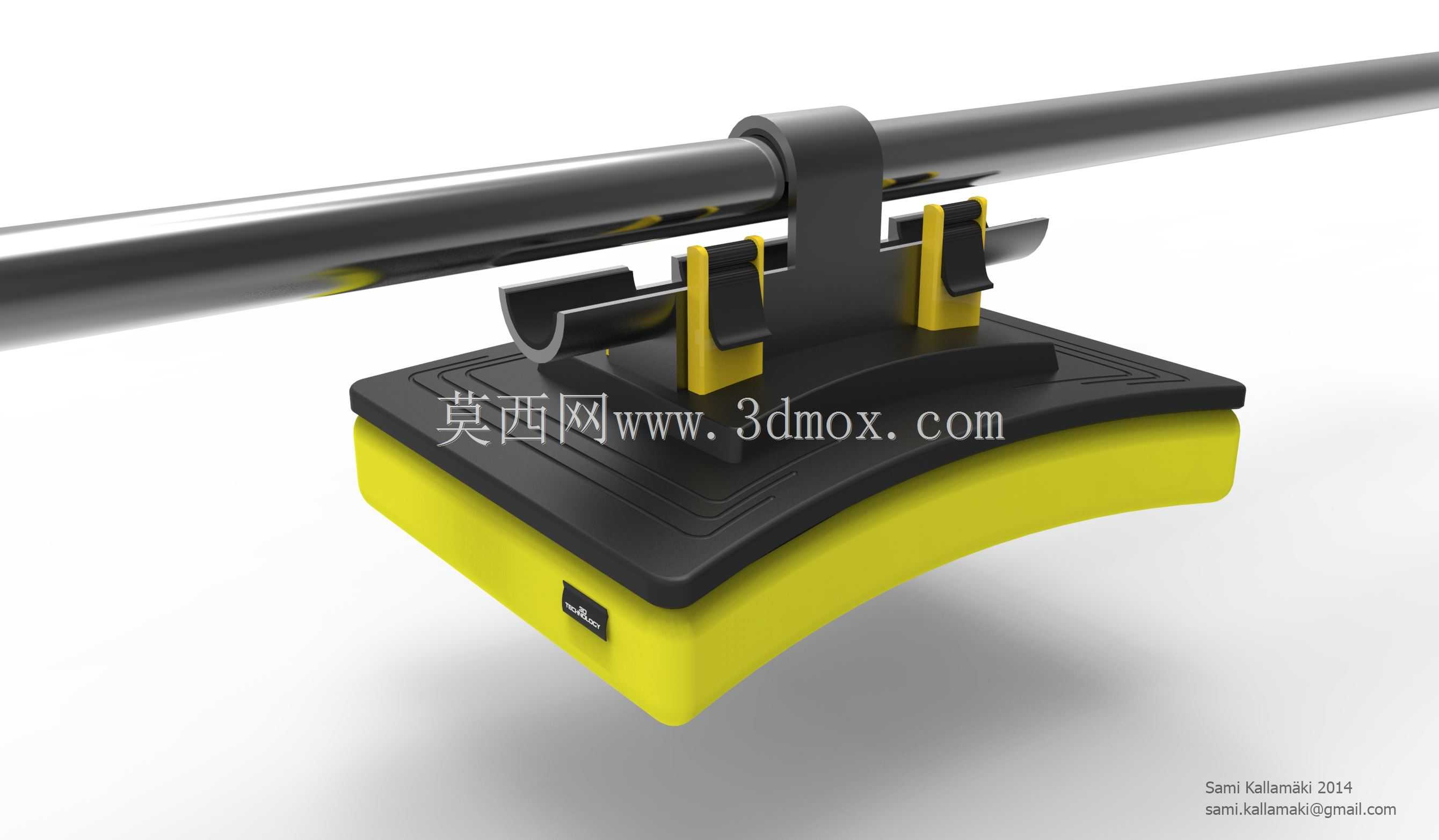

　　从结构分层来看，夹具顶部与圆管接触的区域采用铝制构件，铝材的选用首先考虑的是水上高湿盐雾环境下的耐蚀基础，其次铝件的刚性足以把横杆方向传来的拉扯载荷直接传递到绑带锁紧点，避免塑料件长期受径向挤压产生蠕变变形。顶部铝制压块的内弧面和横杆外径匹配，弧面两侧预留了轻微的让位倒角，当杆件存在管径公差或者表面包覆防滑胶层时，压块依然可以贴合圆管上母线，不会出现线接触导致的压痕或者应力集中。压块中部向上凸起的箍带穿过槽宽度经过控制，既能够兼容常规编织绑带的厚度，又限制绑带在受拉时出现横向窜动，绑带收紧后压块两侧的受力点对称分布，不会因为单侧拉紧让整个底座向一侧偏斜。

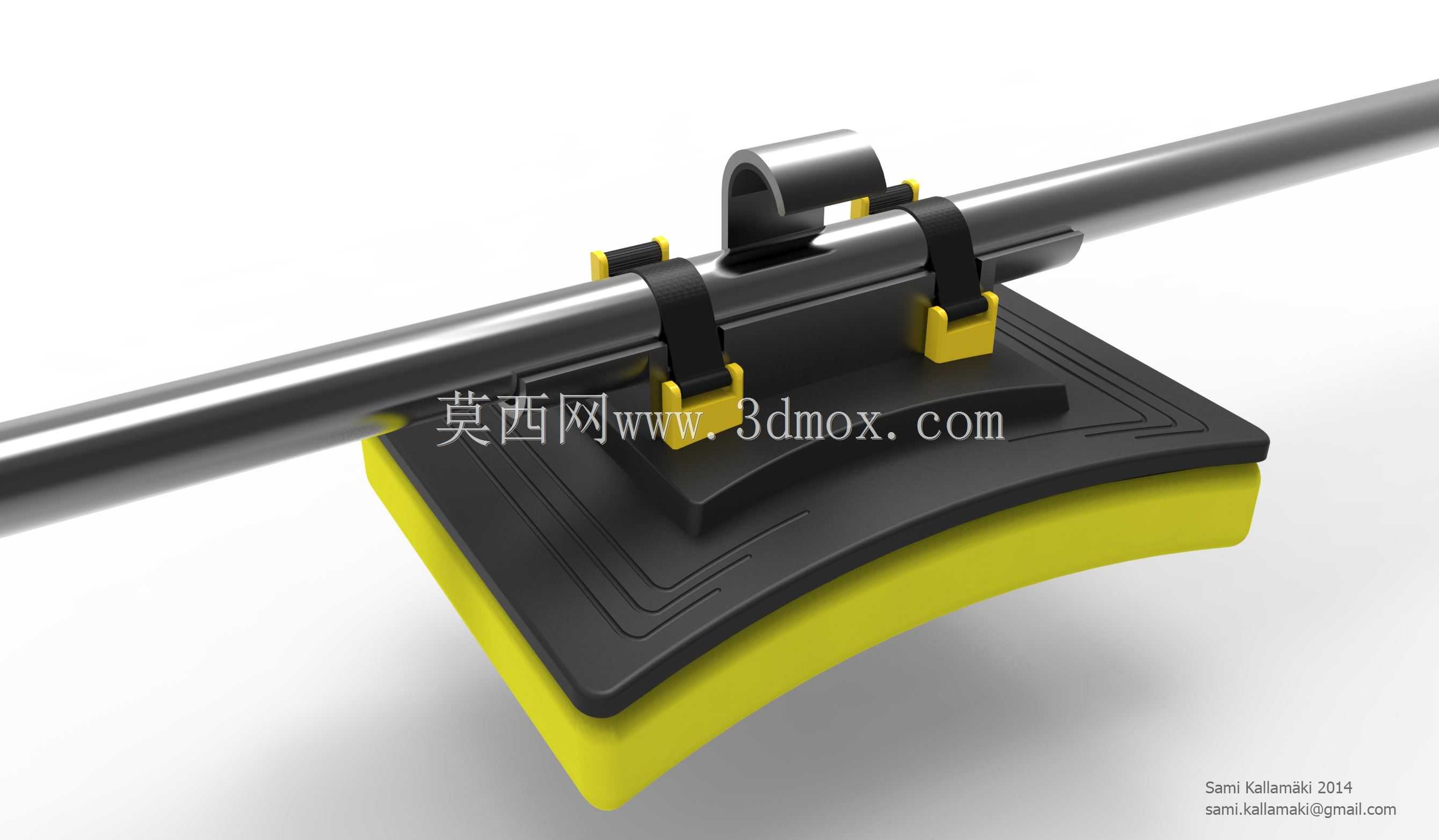

　　挂钩结构布置在压块和下方底座的衔接位置，它的作用并不是承担主要的垂向载荷，而是在绑带预紧之后提供反向限位：当挂载物受到向下的冲击力或者船体突然横摇时，夹具整体存在沿横杆周向转动的趋势，挂钩会卡在绑带与压块的衔接拐角处，阻止绑带从槽位中滑出，相当于给摩擦锁紧增加了一道机械防脱保险。挂钩的折弯角度做了钝化处理，没有尖锐棱边，既避免操作人员在快速装拆时被刮伤，也防止长期摩擦割断编织绑带的纤维层。

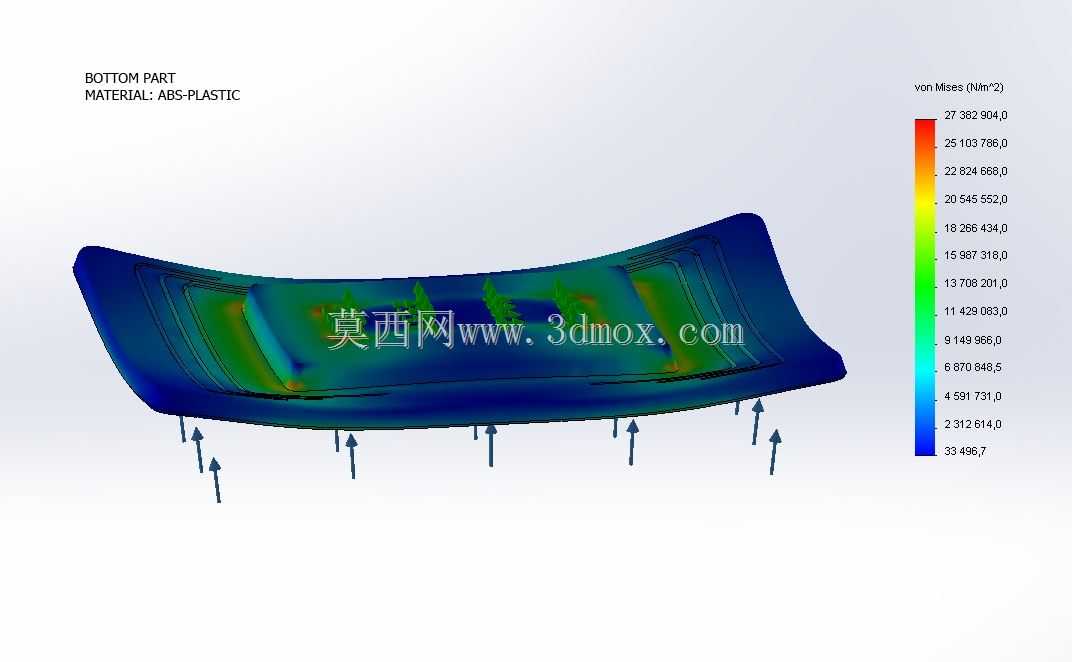

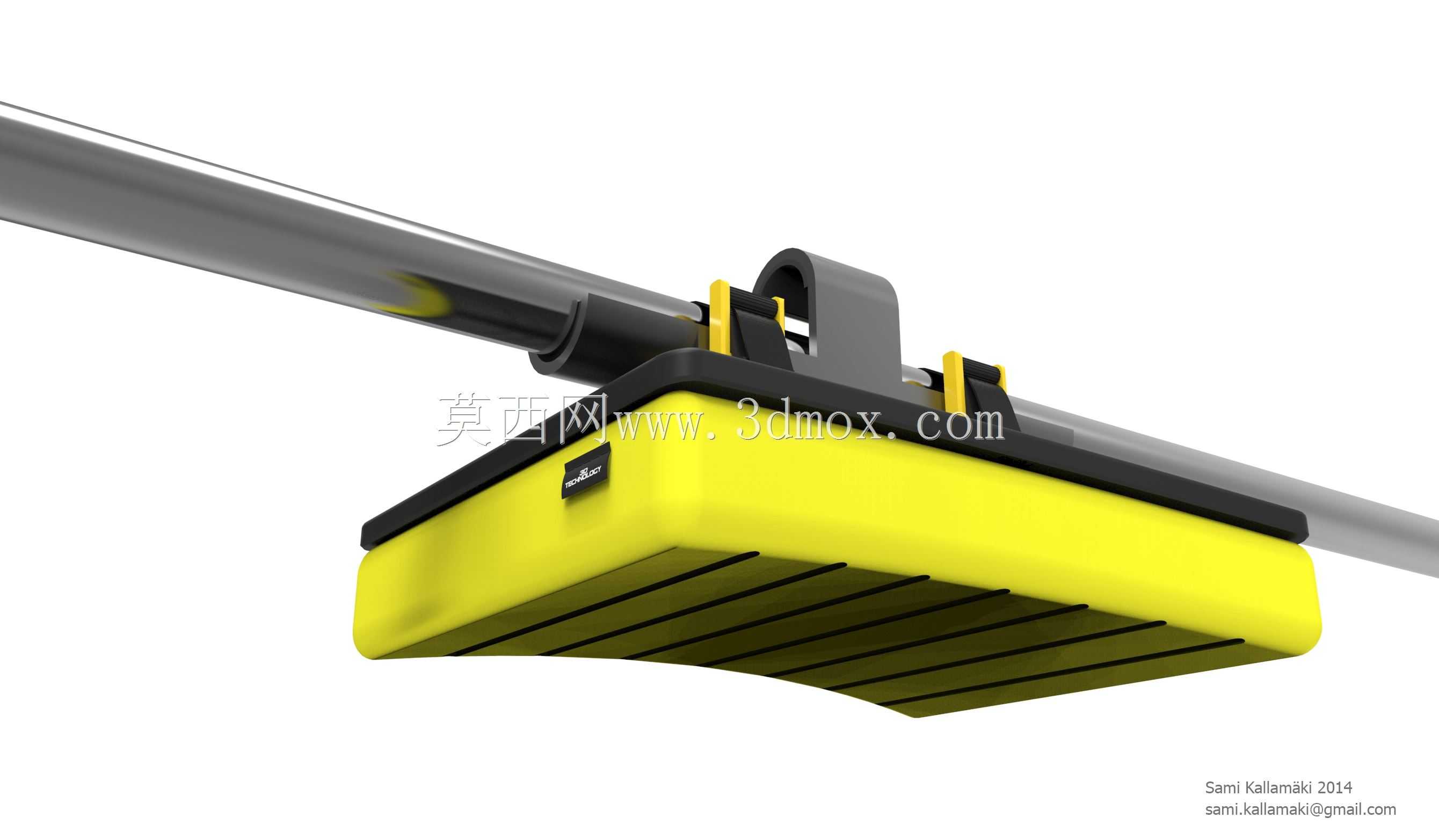

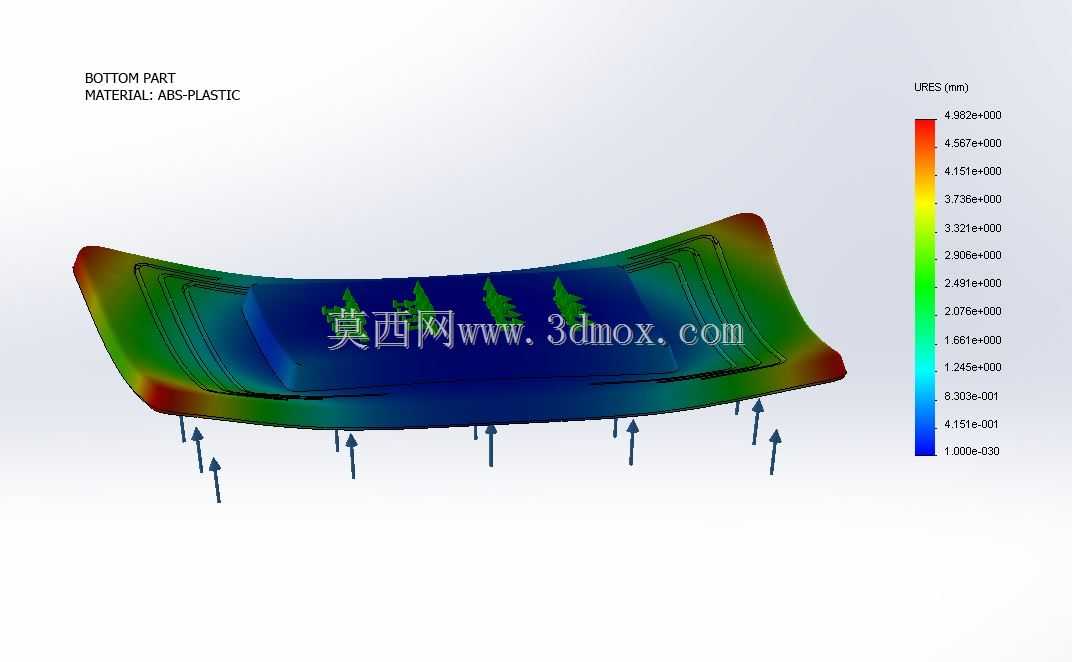

　　底座部分采用工程塑料成型，整体轮廓为带圆角的近似方形，下表面做了微弧曲面处理，这个曲面并非装饰造型，而是为了贴合被挂载盒体顶部的弧面外形，让夹具和下方设备壳体之间的接触从点接触变成面接触，分散绑带勒紧时的局部压强，避免塑料外壳被压出白痕或者开裂。底座上表面布置了多层阶梯式加强筋，筋条走向沿着载荷传递路径分布：从顶部铝压块的两个支撑脚位置向下辐射，延伸到底座四周边缘，既控制了塑料件的壁厚均匀性，避免注塑过程中出现缩痕，又让底座在承受绑带拉紧力的时候不会出现中部拱起的变形。底座和黄色下壳体之间采用卡扣加定位柱的装配方式，黄色壳体作为和被挂载设备接触的垫层，材质带有一定的阻尼特性，表面摩擦系数较高，即使横杆上沾有水珠或者油污，垫层和设备壳体之间也能保持足够的摩擦阻力，阻止挂载物相对于夹具滑动。

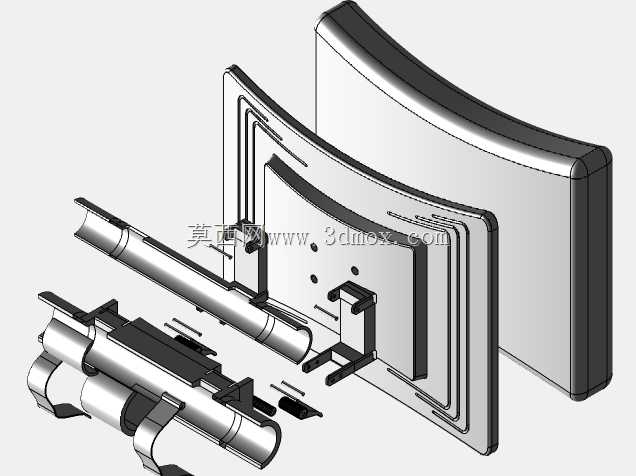

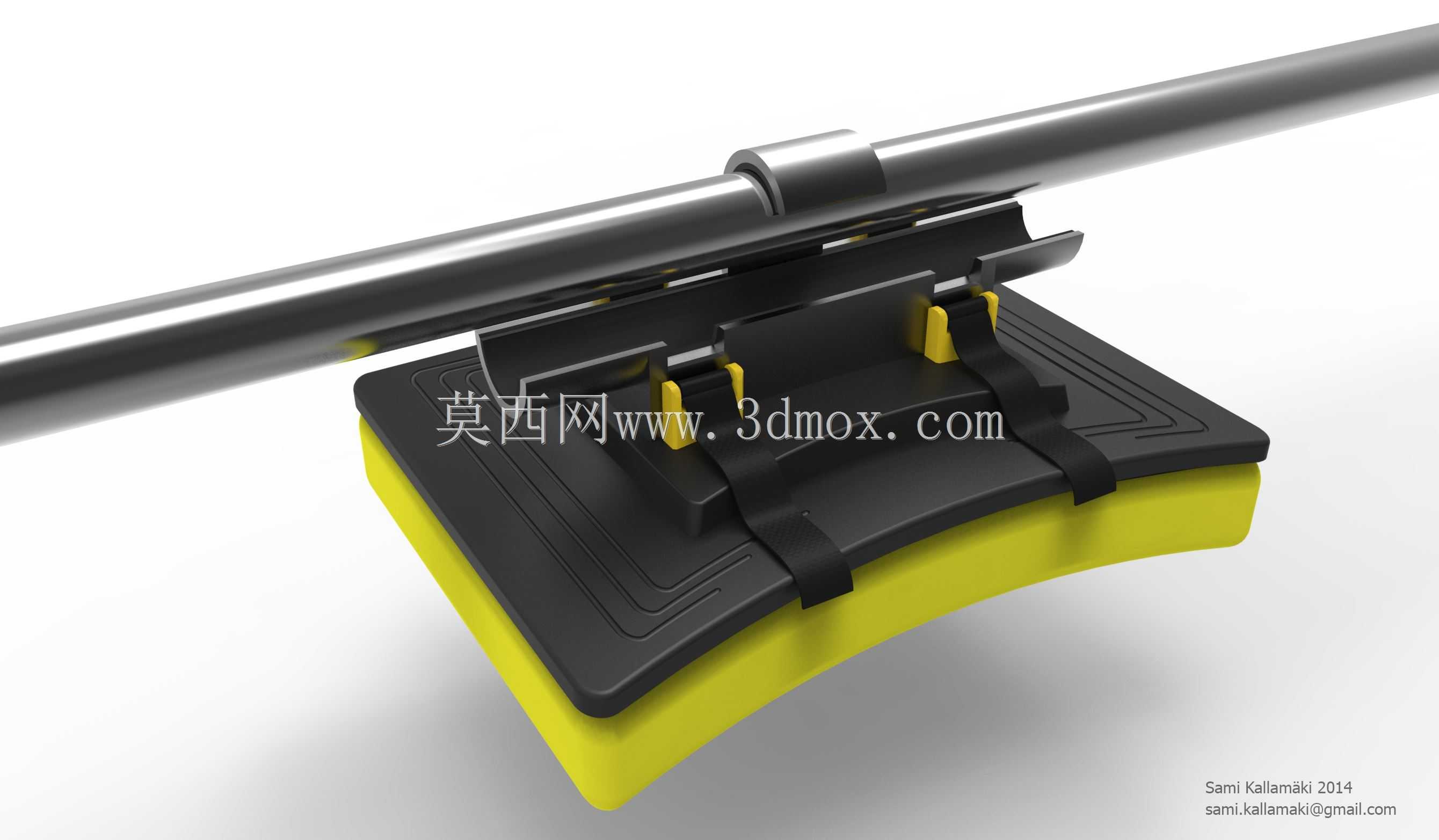

　　安装边界方面，整套夹具适配的横杆直径覆盖船上常用的扶手管、帆杆副管以及露营车、户外支架的同规格圆管，绑带环绕行程预留了足够的调节余量，管径在常规适配范围内波动时不需要更换任何零件。夹具整体高度控制在较低范围，底座边缘距离横杆中心线的垂向距离经过压缩，避免挂载之后设备重心过高，在船体摇摆时产生过大的翻转力矩。横向宽度方向上，两侧黄色卡扣的外边缘没有超出底座轮廓，不会在狭窄的甲板通道里形成勾挂隐患。铝制压块和塑料底座的连接位置设置了竖向定位槽，铝件的支撑脚插入槽内之后，横向和纵向的自由度被完全限制，仅在绑带拉紧时承受垂向压力，不会出现铝件和塑料底座之间错位晃动的问题。

　　在实际维护层面，铝制部件可以做阳极氧化表面处理，进一步提升盐雾环境下的抗腐蚀能力，塑料件选用耐候改性材料，长期暴露在紫外线照射下也不会快速脆化。绑带本身作为易损件可以单独更换，不需要拆解铝压块和塑料底座的装配结构，挂钩的开放式槽位允许绑带直接穿入替换，现场维护效率很高。整套结构没有采用细小的零散螺丝或者销钉，避免在水上操作时零件掉落坠入甲板缝隙或者水中，这种少零件、快装拆的设计思路，完全贴合户外水上作业对固定夹具可靠性和便捷性的双重要求。
