轻型欠载防护桁架支撑臂结构

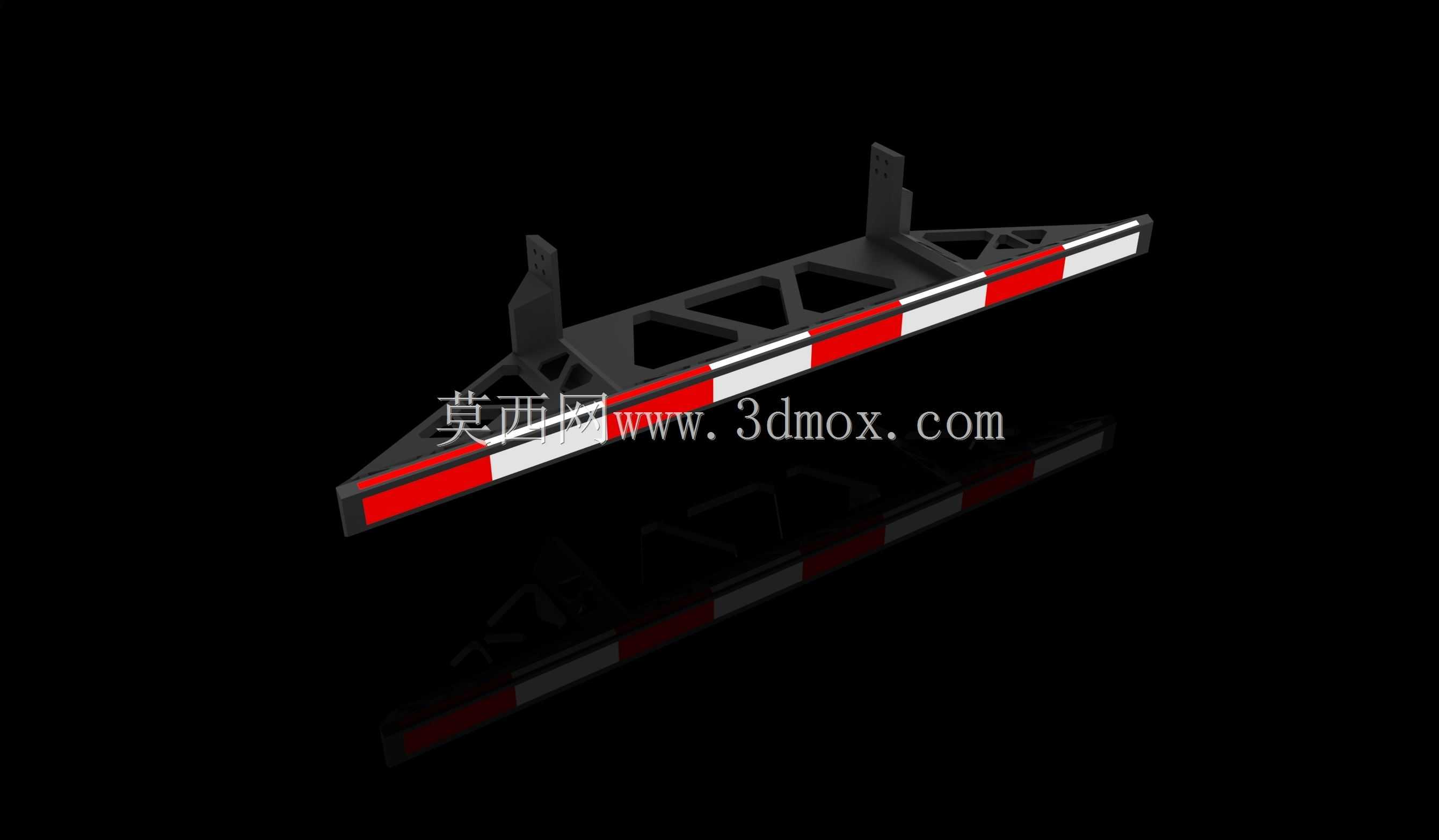

　　该结构件面向长悬臂承载工况设计，主体采用三角形镂空桁架构型，整体为大跨度悬臂支撑臂，用于在通讯架设、临时作业平台或轻型挂载场景中承担端部及立柱位置的外加载荷。从现场使用边界来看，臂体沿水平方向伸展，根部布置在承载基座侧，远端保留安装接口，两个竖向立柱分别位于臂身中段与靠近根部的位置，立柱顶部设置多组连接耳板，用于固定上部防护组件、挂载设备或牵拉索具。

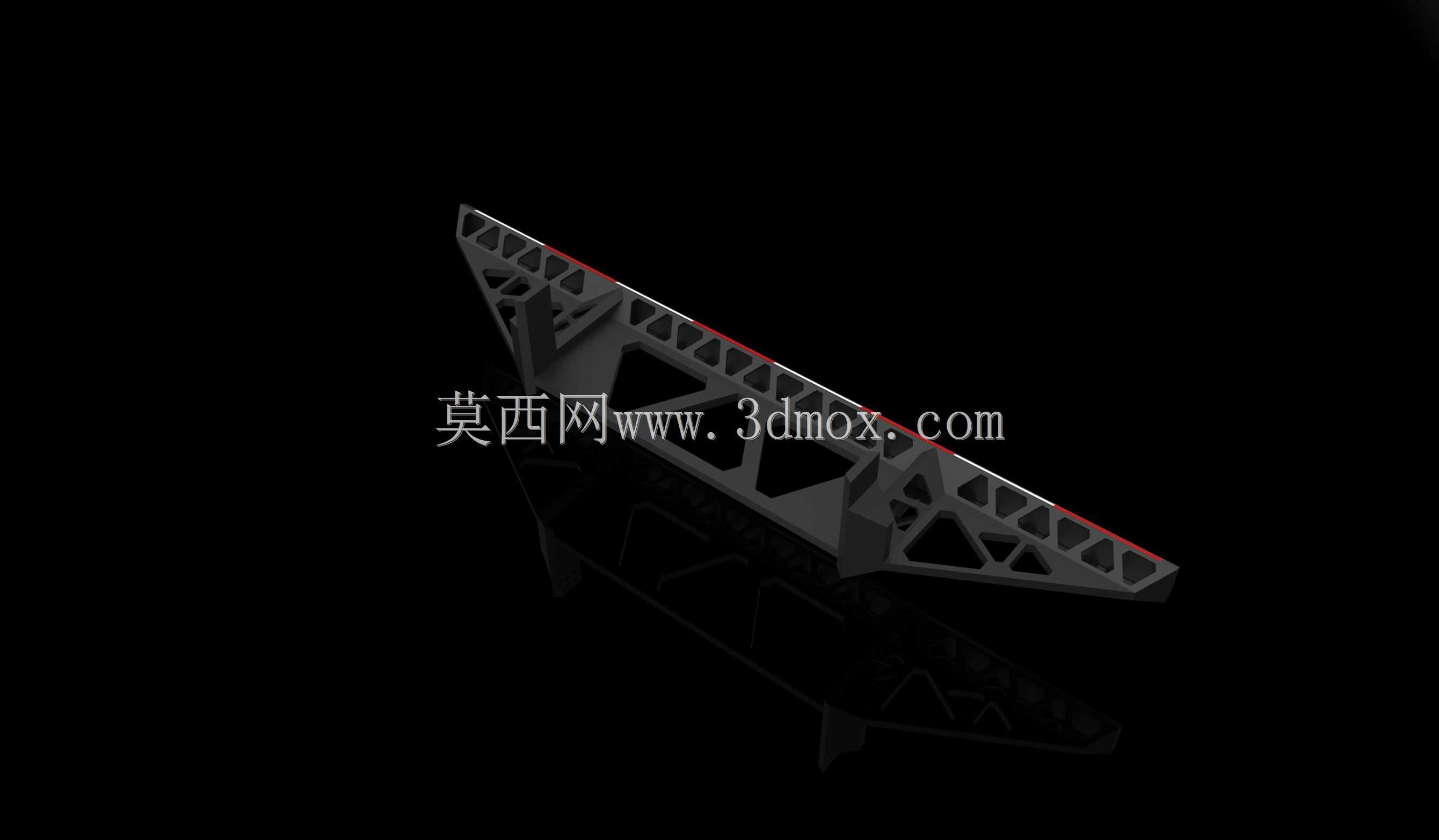

　　结构最初按偏重的保守方案成型，整体质量偏大，材料利用集中在臂身下缘与立柱根部，后续优化围绕欠载防护目标展开：既要避免在低载荷工况下因刚度过剩造成自重浪费，也要保证关键连接区域在极限载荷下不发生屈服。臂身主弦杆采用连续箱型截面，承担弯曲产生的拉压应力；腹杆以斜向三角形布置，把剪切载荷分解为杆件轴向力，减少薄板受剪带来的屈曲风险。镂空区域并非简单减重开孔，而是沿弯矩分布调整——靠近根部弯矩大，弦杆截面和节点板保留更多材料；向远端延伸时弯矩逐步降低，腹板开口加大，板厚和杆件尺寸随之收敛。

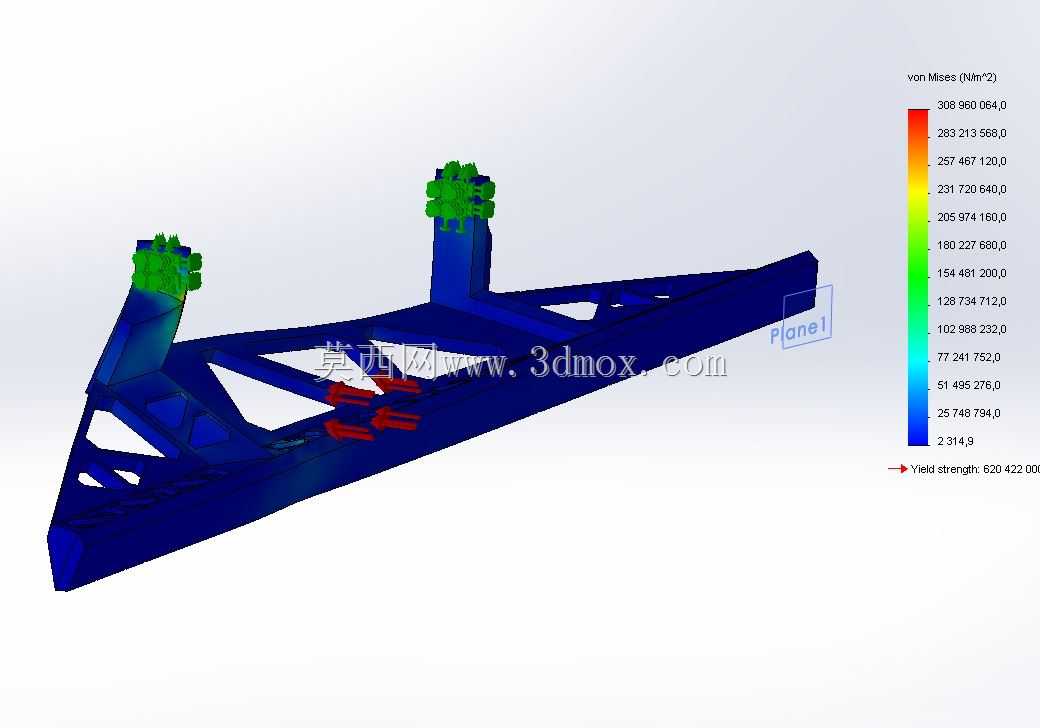

　　立柱与臂身的交接区是整个构件的传力枢纽，竖向载荷通过立柱传入上弦节点，再经斜腹杆分流到下弦和根部。模型中立柱顶部的绿色连接块表示独立装配接口，采用多耳板形式，便于销轴或螺栓连接，同时允许现场根据挂载件宽度调整垫片。臂身内部红色区域对应局部加强件，布置在集中力传入点和节点交汇处，用来缓解应力集中；这些位置如果仅靠外板连续过渡，焊接后容易在趾部产生峰值应力，因此增加小肋板后，力流能够从连接件平滑扩散到主弦杆。

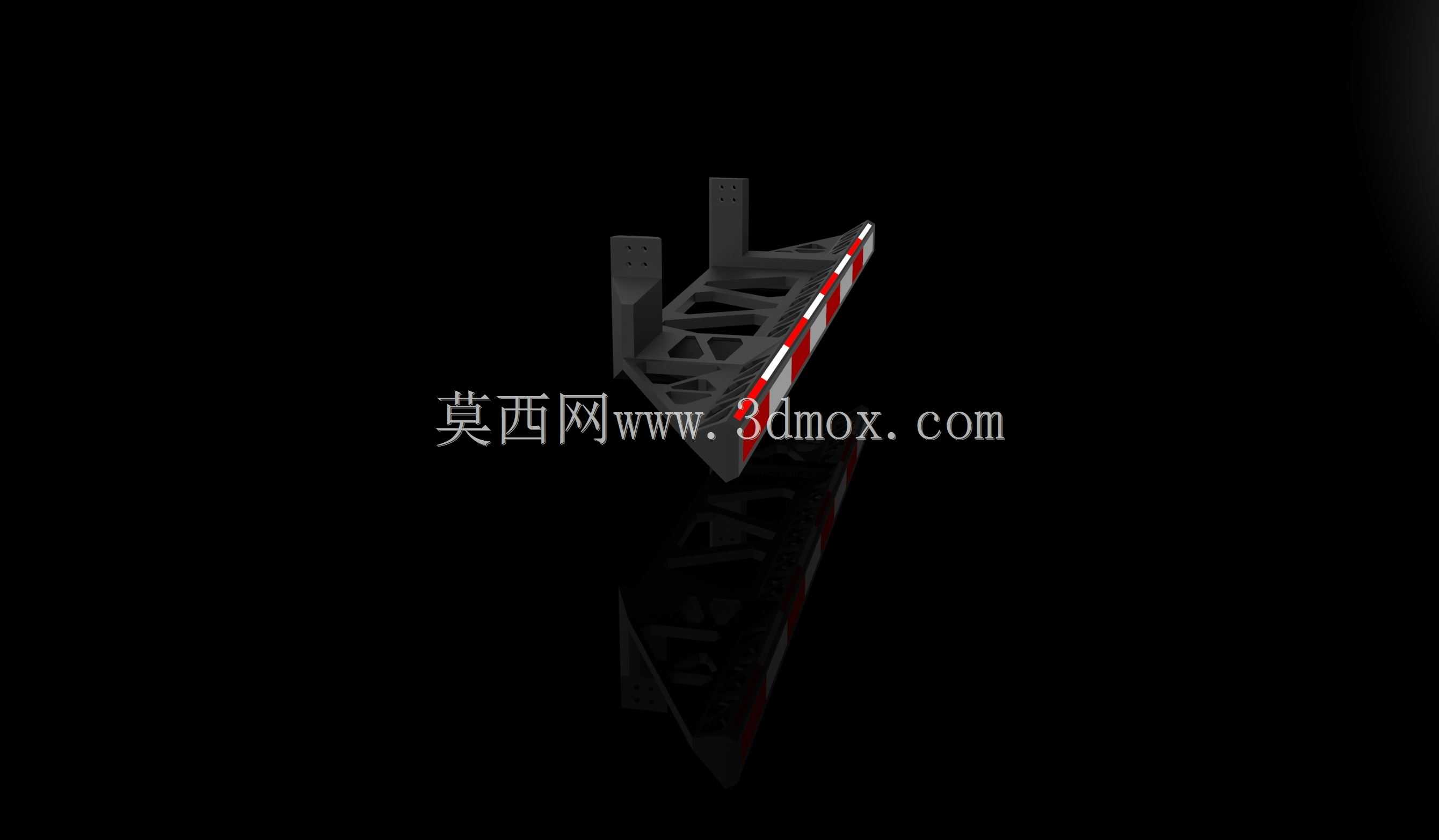

　　从外形尺寸与安装边界判断，臂体长度远大于高度，属于典型细长悬臂构件，运输时可作为整体焊接件供货，也可将立柱与臂身拆成分段法兰连接结构。根部端面需要预留与回转支座、固定基座或通讯塔架平台相连的螺栓孔组，孔位边界不能侵入桁架腹杆焊缝；远端则保留较小的端板接口，适合安装轻量传感器、天线辅件或防护栏。竖向立柱的高度决定上部挂载点的力臂，立柱越高，附加弯矩越明显，因此立柱底部与上弦交接处采用加宽节点板，并把斜腹杆直接对准立柱中心线，使竖向力尽量沿杆件轴线传递。

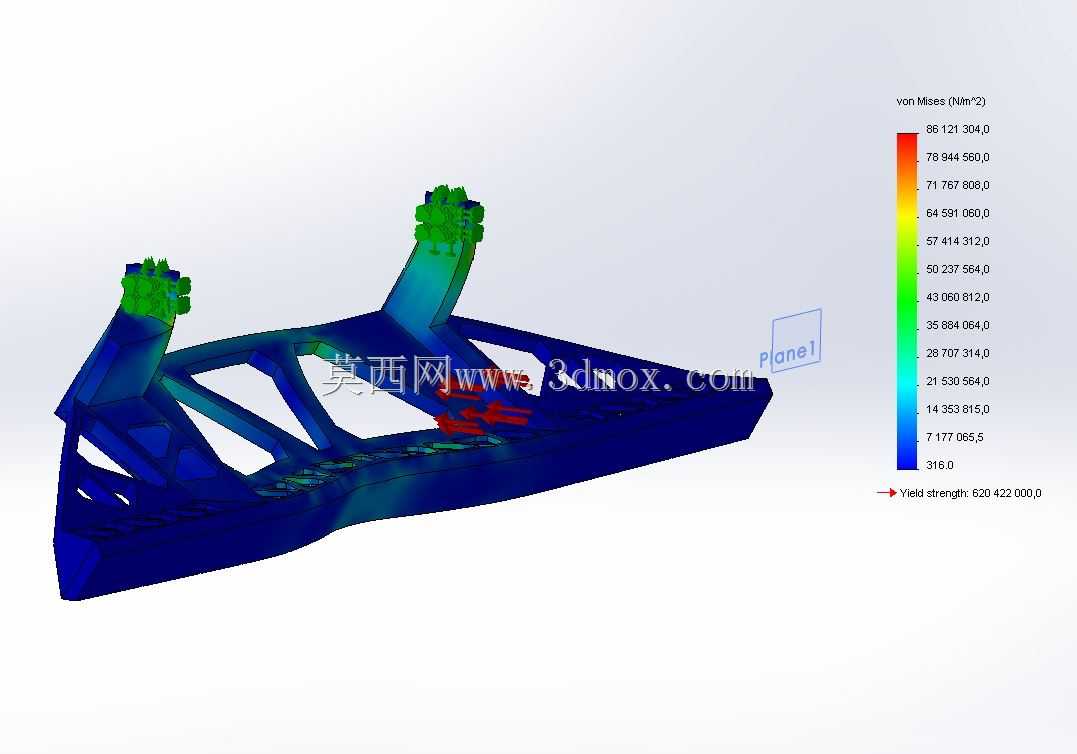

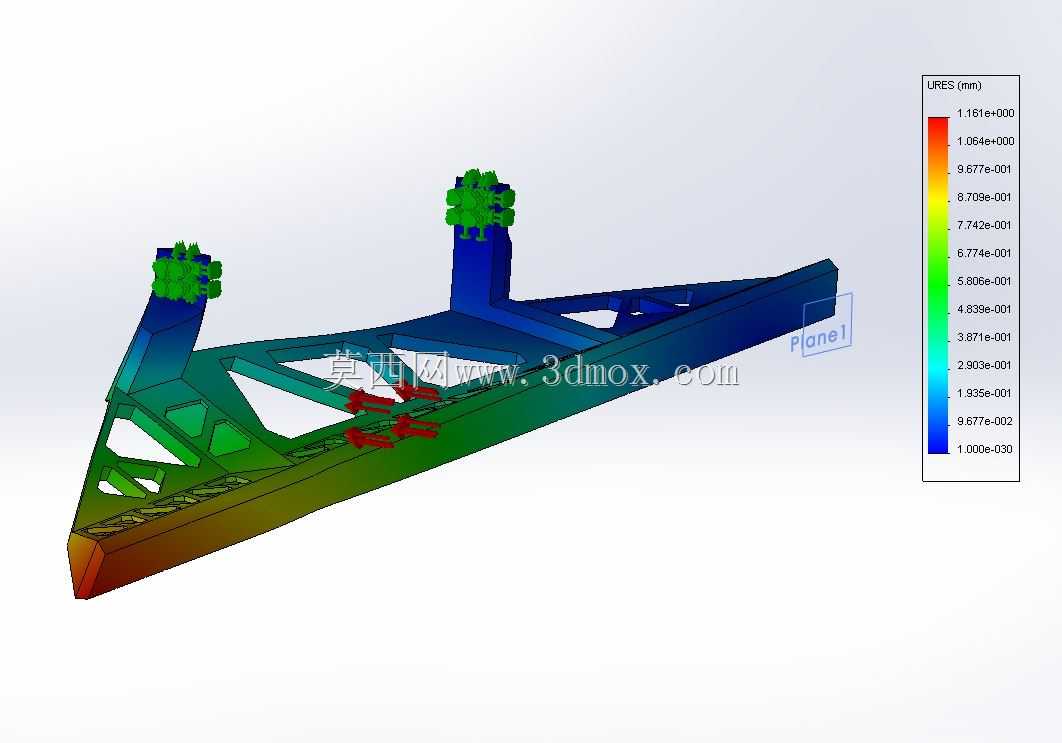

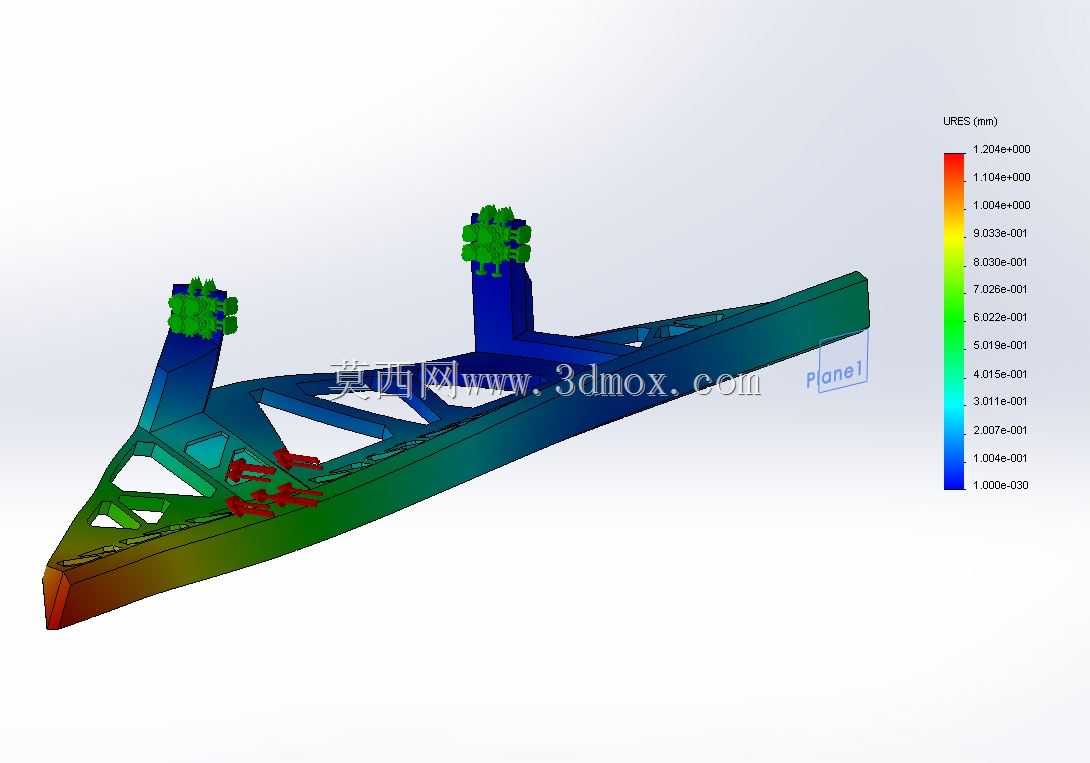

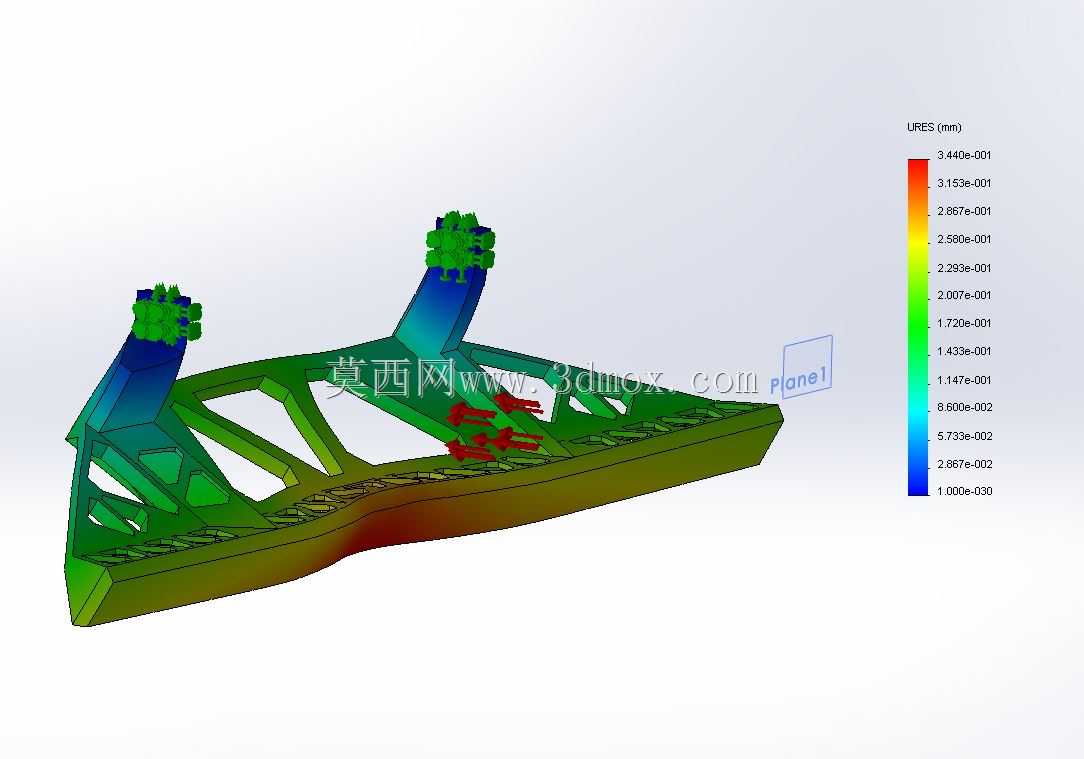

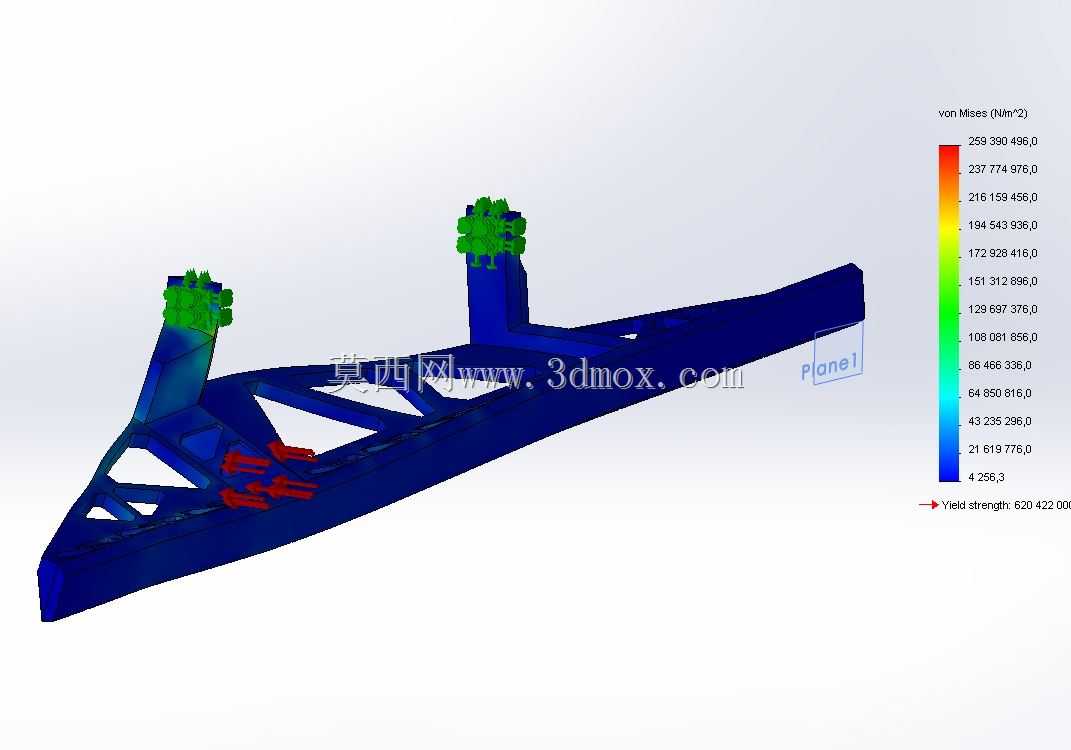

　　受力校核重点关注三类工况：一是臂端垂直静载下的整体弯曲挠度，二是立柱顶部偏心挂载引起的扭转，三是安装或搬运过程中单侧起吊造成的临时载荷。桁架构型的优势在于把多数板材转化为二力杆，材料利用率高，但对节点焊接质量要求严格；腹杆与弦杆相贯线处需要保证焊脚连续，避免在交变载荷下出现裂纹。对于欠载防护场景，结构不需要按重型冲击载荷无限加强，而是通过控制长细比、限制节点变形和保留端部屈服裕度，让构件在正常使用中保持刚性，在异常超载时先由明确的薄弱区域给出变形预警。

　　建模时需要区分焊接本体、机加工接口和装配连接件：主臂、腹杆、节点板和立柱属于焊后整体结构；顶部耳板、端板和加强块可作为装配特征保留孔轴配合面。尺寸链上要同时核对臂身总长、立柱中心距、耳板孔间距以及根部安装面平面度，尤其立柱顶部接口与臂身基准面的平行度会直接影响上部挂载件的安装姿态。若后续投入详细设计，可在保持桁架拓扑基本不变的前提下，对弦杆壁厚、腹杆管径和节点板形状做参数化迭代，使重量、挠度与屈服安全系数达到更均衡的状态。
