铅熔炼炉成套工业冶炼设备结构

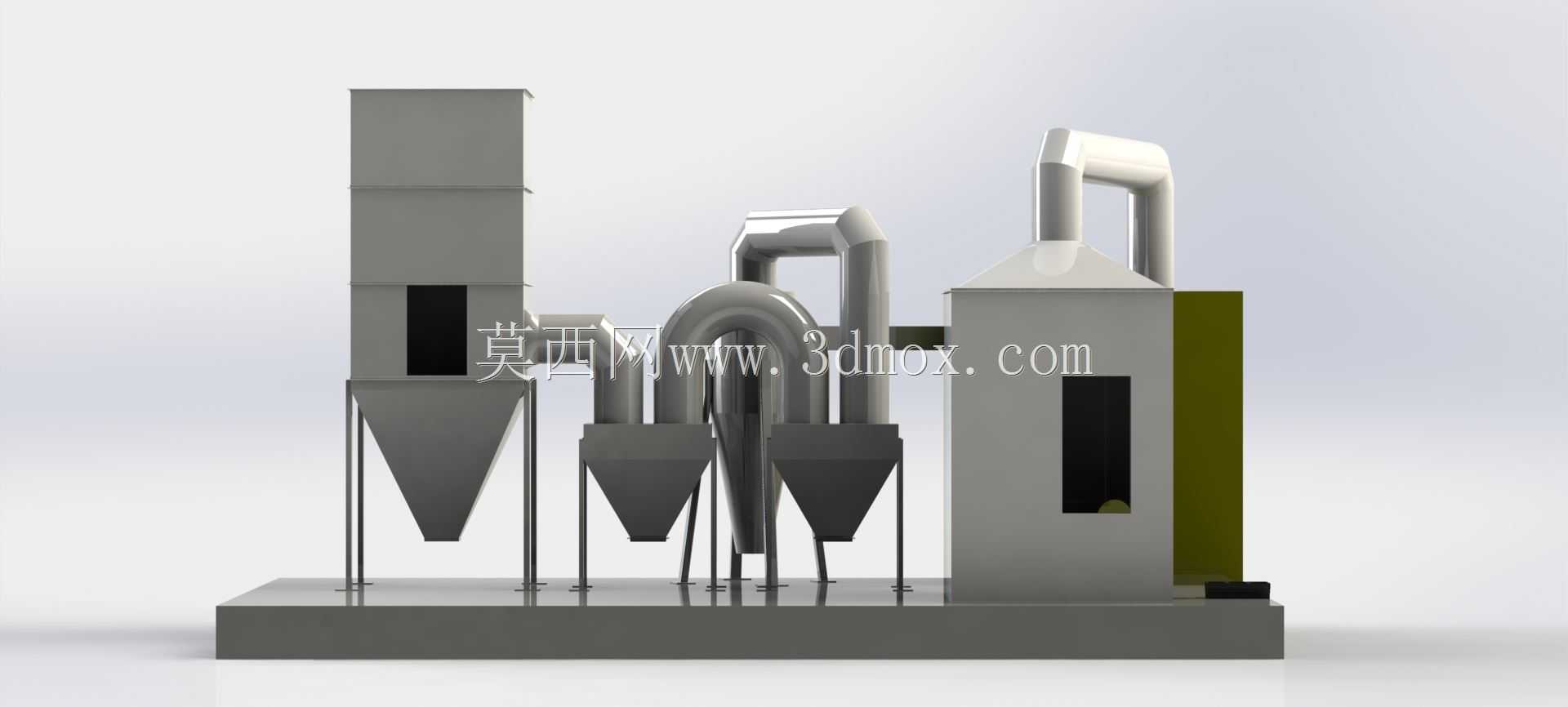

　　这套铅熔炼炉成套装置面向有色金属再生冶炼、铅酸蓄电池回收处理、粗铅精炼及含铅废料无害化处置场景，整体采用钣金折弯拼焊与型材框架组合工艺搭建，完整还原铅冶炼生产线从熔融反应、烟气导流、多级沉降到尾气净化的全流程设备布局，可直接用于冶炼车间方案规划、设备排布校核、结构干涉检查及现场安装交底。整套装置沿统一钢制底座排布，左侧设置高位立式沉降塔，塔身采用多段矩形钣金分段焊接，下部收口为锥形灰斗，通过四根独立型钢支腿架空支撑，锥斗下方预留卸灰阀安装空间，塔身上开设矩形检修观察口，方便运维人员查看内部积灰、衬层磨损情况；中部并列布置三台旋风分离器，分离器上部为圆柱段、下部为锥形料斗，各自通过独立支腿固定于底座，顶部通过大曲率弯管与横向烟气总管连通，弯管采用等径圆弧过渡，避免烟气急转造成的阻力陡增与管壁冲刷磨损；右侧为主熔炼炉体，炉体下部为矩形立式炉壳，上部收口为锥顶并引出大直径排烟弯管，炉壳侧面开设长条形观测操作口，炉体后侧贴附矩形隔热附层，炉体底部与底座焊接固定，所有管路对接处均预留法兰连接边，现场可直接匹配标准法兰件完成密封装配。

　　设计阶段优先兼顾冶炼工况的耐高温、防积灰、易检修需求：所有烟气管道内表面做平滑过渡处理，无突兀凸起与直角拐点，减少含铅烟尘在管内壁附着堆积；锥斗结构的锥角参考散料安息角设置，保证沉降收集的含铅粉尘可依靠自重顺畅滑落至卸灰位置，避免架桥堵塞；整体底座采用厚钢板拼焊为整体平台，各设备支腿与底座接触面满焊加固，抵消熔炼过程中风机振动、热胀冷缩带来的交变应力，防止长期运行出现焊缝开裂、设备偏移。整套设备的安装边界以底部公共底座为基准，底座长宽适配三台旋风器、主炉、沉降塔的横向排布间距，设备最高点为左侧沉降塔塔顶，所有向上引出的管道弯管均控制在底座投影轮廓范围内，现场吊装时无需额外预留侧向悬挑空间；各操作口、检修口的开启方向均朝向车间巡检通道，阀门、卸灰口的安装高度匹配人工操作站位，无需搭建额外高位平台即可完成日常排灰、观测作业。

　　建模过程中对钣金件的壁厚、焊接坡口预留、管道折弯半径、支腿间距均按实际加工逻辑搭建，旋风器的进口切向角度、烟气总管的汇流角度均符合风网阻力分配要求，可直接导入仿真环境完成烟气流场、设备承重的校核计算，也可作为同类有色冶炼成套设备的改型设计基础框架，通过调整炉体容积、旋风器数量、管道管径即可适配不同处理规模的铅冶炼产线需求。
