发动机配套离心式鼓风机总成结构

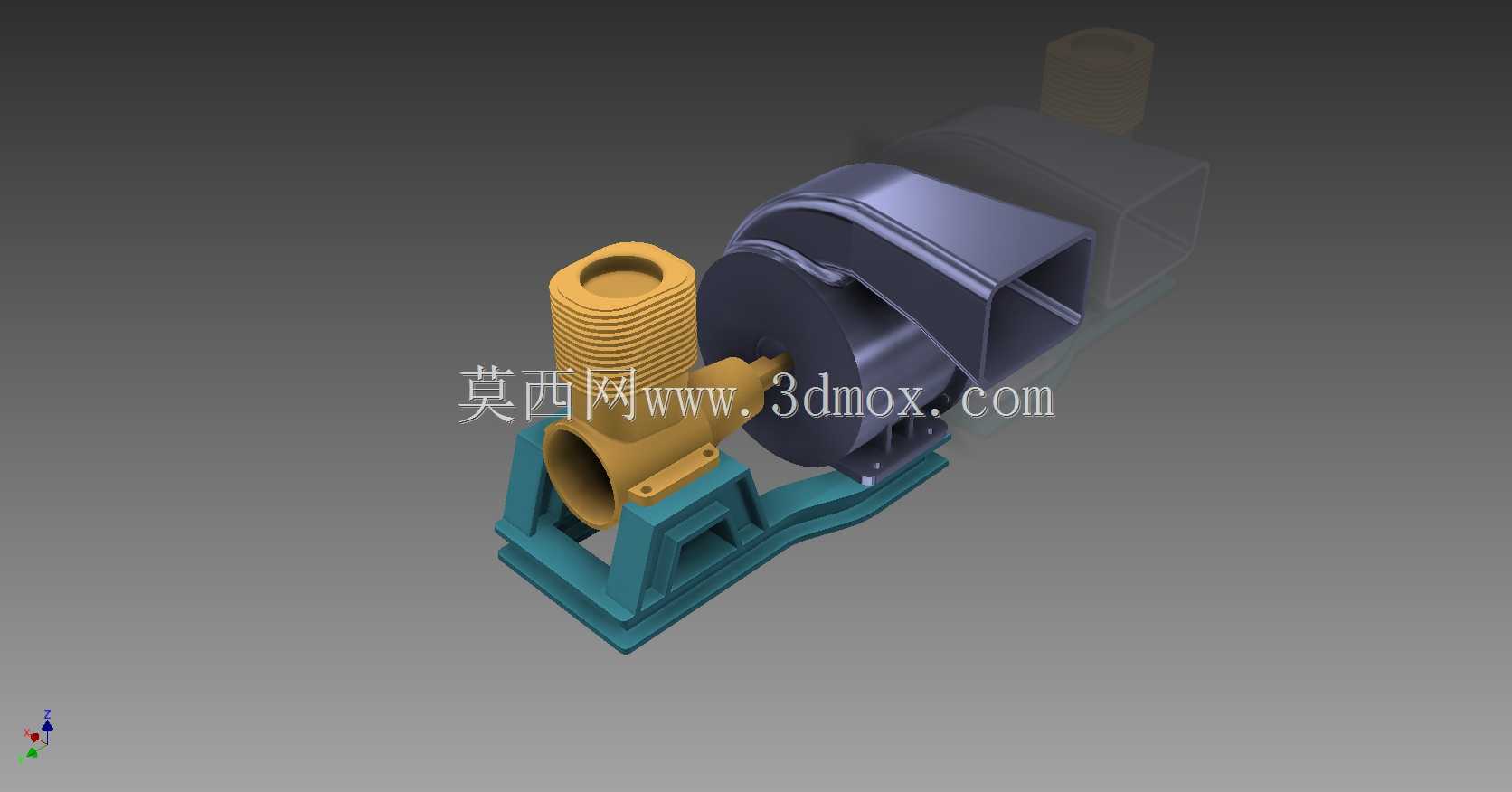

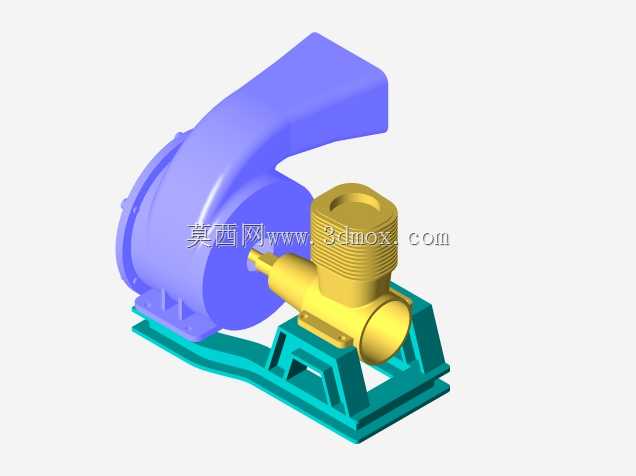

　　这套鼓风机结构主要面向发动机进气增压、舱内强制通风、燃烧助燃以及小型工业风送系统等场景。在实际布置中，这类装置常安装在发动机侧部或机组底座附近，通过管路将空气送入进气歧管、燃烧室或需要冷却的区域。整机由蜗壳风腔、叶轮组件、进风接口、出风通道、连接管路和承托支架构成，各部件之间的装配关系清晰，能够直接用于结构校核、管路干涉检查和安装空间评估。

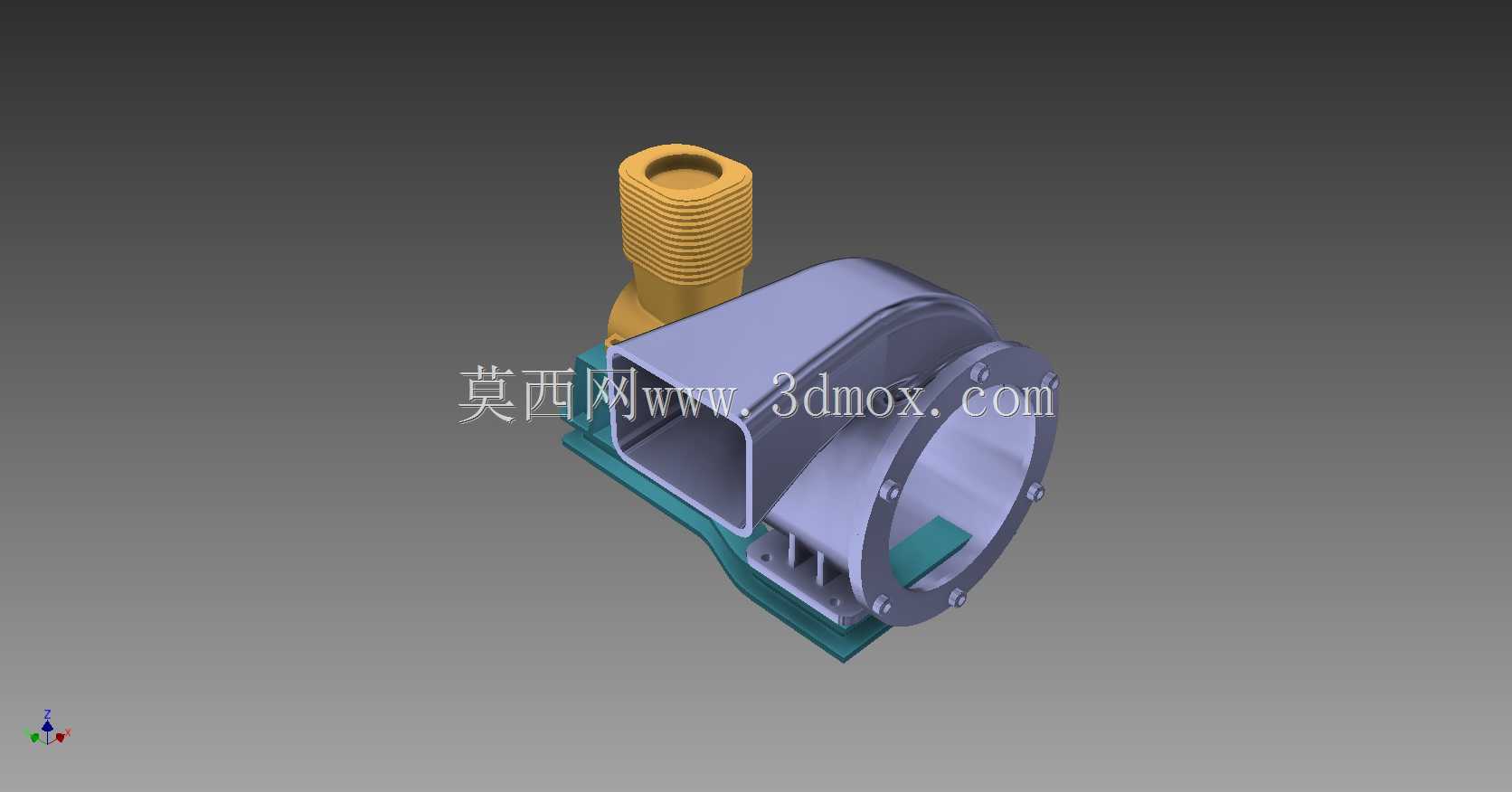

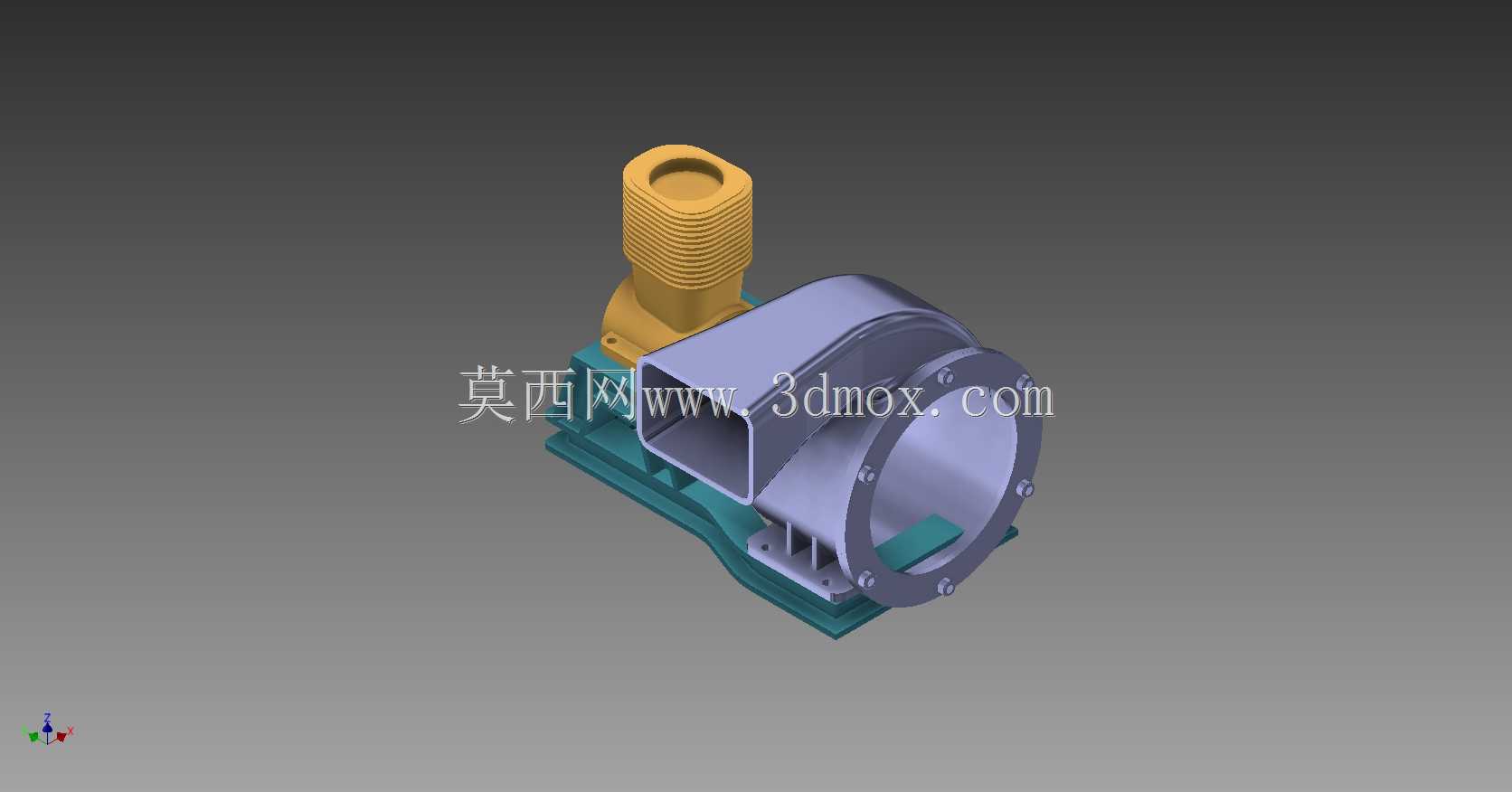

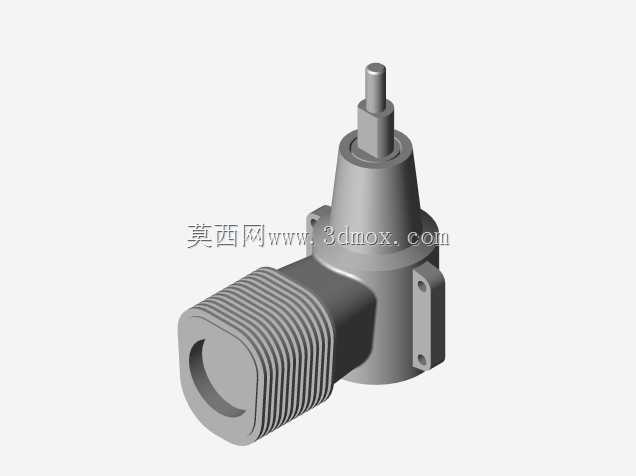

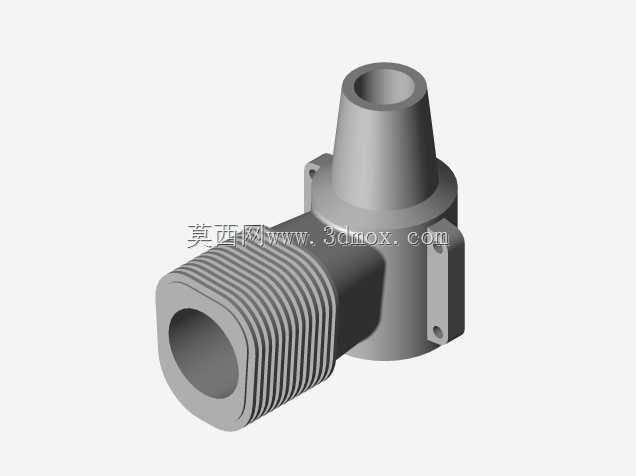

　　从功能上看，设备核心在于利用旋转叶轮对空气做功。空气由带螺纹段的黄色进风管进入，经叶轮加速后进入蜗壳，蜗壳流道沿周向逐渐扩压，最终把具有一定压力和流量的气流从侧向方形出口送出。进风管外侧设计有密集环状肋纹，既可以增强薄壁管口的刚性，也便于与柔性软管进行卡箍连接；管口下端保留圆形直通接口，可根据系统需要接入旁通管路或作为辅助进风通道。蜗壳采用近似螺旋线的外形，内部型线决定气流收集与扩压效率，外壳壁厚在模型中通过实体边界体现，能够满足后期剖切检查和铸造或钣金成型工艺讨论的需要。

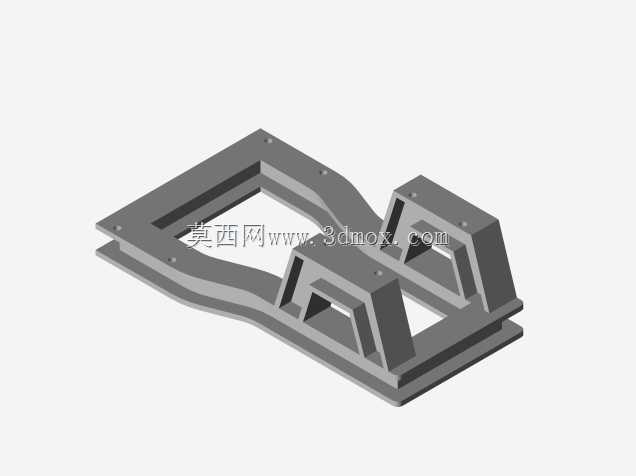

　　支架部分采用分体式承托思路。青绿色底架沿设备长度方向延伸，前端抬高形成管接口支撑位，后端通过弧形托面与蜗壳下部贴合，使风机主体、管路和安装基面之间形成稳定的受力闭环。底架上设置有立板、斜撑和底板，底板可通过螺栓固定在机组平台或发动机附属机架上。设计时需要重点关注支架的悬臂长度、螺栓孔间距以及蜗壳重心位置：若重心偏离支撑区域，振动会通过底架放大，长期运行后容易出现连接松动、管路疲劳或支架焊缝开裂。模型中支架与风壳、管路之间的相对位置完整，可用于检查拆装时工具操作空间，也可作为后续有限元约束和模态分析的几何基础。

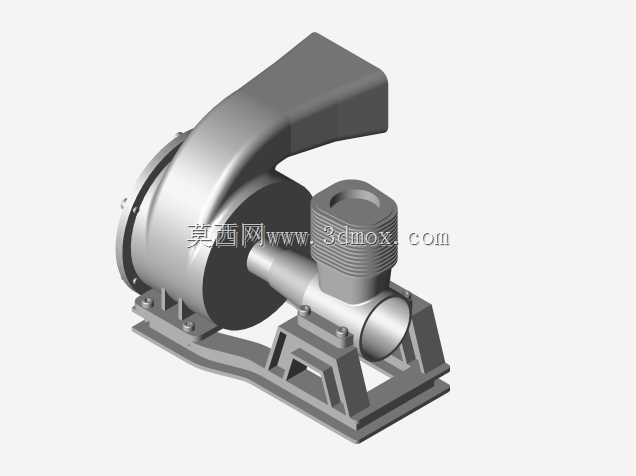

　　外形与安装边界方面，整机沿进风管至出风方向呈长条布置，蜗壳位于中部偏后，是高度和宽度方向的最大轮廓；进风管向前上方伸出，方形出风口位于蜗壳侧上方，底架则向前后延展形成落地边界。进行机组布置时，不能只测量风机本体外包络，还应预留进气管弯曲半径、出风法兰连接余量、检修拆卸空间以及皮带或驱动件的安装位置。若该鼓风机由发动机轴系驱动，则侧向接口与动力源之间需要校核同轴度或传动带包角；若由独立电机驱动，则电机轴线、叶轮轴线和张紧机构应在同一平面内布置，以降低偏载。

　　结构建模过程中，蜗壳与叶轮区域是复杂度最高的部分。蜗壳曲面需要兼顾气动流道和外壳可制造性，壁厚过渡不宜突然变化；叶轮隐藏在蜗壳内部，装配时须保证叶端与风腔内壁之间留有合理间隙，间隙过大会降低风压，过小则在热态膨胀或振动时产生擦碰。进风管与蜗壳入口之间的转接段应保持平滑，避免台阶造成局部涡流。支架底板的孔位需要与整机振动特性匹配，靠近受力点的位置应优先布置紧固件，悬空区域则通过肋板提高刚度。

　　在工程应用里，这类模型不仅用于外观展示，更适合作为发动机附属系统设计的中间数据。设计人员可以围绕它开展管路走向确认、支架受力分析、安装台架规划、维护空间复核以及与滤清器、消声器、节气门或换热设备的接口匹配。通过三维装配体能够提前发现进风管与机架距离不足、出风口朝向不利于布线、底架螺栓孔与基体冲突等问题，从而减少物理样机阶段的返工。整体结构紧凑，功能分区明确，对理解小型离心鼓风机在发动机系统中的布置方式和结构组成具有较强参考价值。
