这套手动轮盘驱动的收缩式夹持工装,主要面向中小尺寸规则工件的工位固定场景,在普通机加工工位、部件装配台、检测打样工位都能适配使用,核心作用是对放置在工位上的工件施加双向对夹的收缩抱紧力,避免工件在钻孔、轻铣、部件预装、尺寸核验过程中出现移位、翘动或者偏转。
从实际工位落地的角度先梳理安装边界:整套工装的底座为一体式铸钢支撑结构,底座底面预留了四个沉头安装孔,可直接通过内六角螺栓固定在标准T型槽工作台上,也可以搭配过渡连接板安装在自动化线的随行工装位上;底座整体长宽尺寸控制在常规台虎钳的占用区间内,轮盘操作侧向外伸出的手轮旋转半径预留了足够的操作空间,安装时手轮外侧距离工位边缘至少留出100mm的操作余量,避免操作人员转动手轮时和工位旁的料架、工具盒发生干涉;夹持块的开合行程覆盖常见中小方形、轴类工件的夹持尺寸范围,最大开口状态下两块活动夹爪的间距可满足常规块状工件的放入需求,最小闭合位置可贴合小尺寸工件的外壁,不会出现夹空、行程不足的问题。

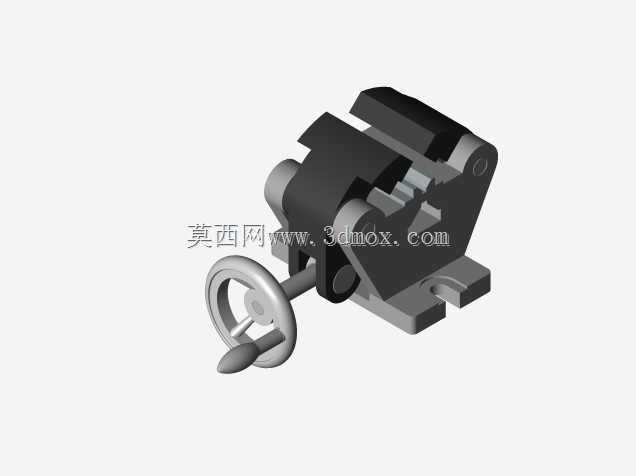

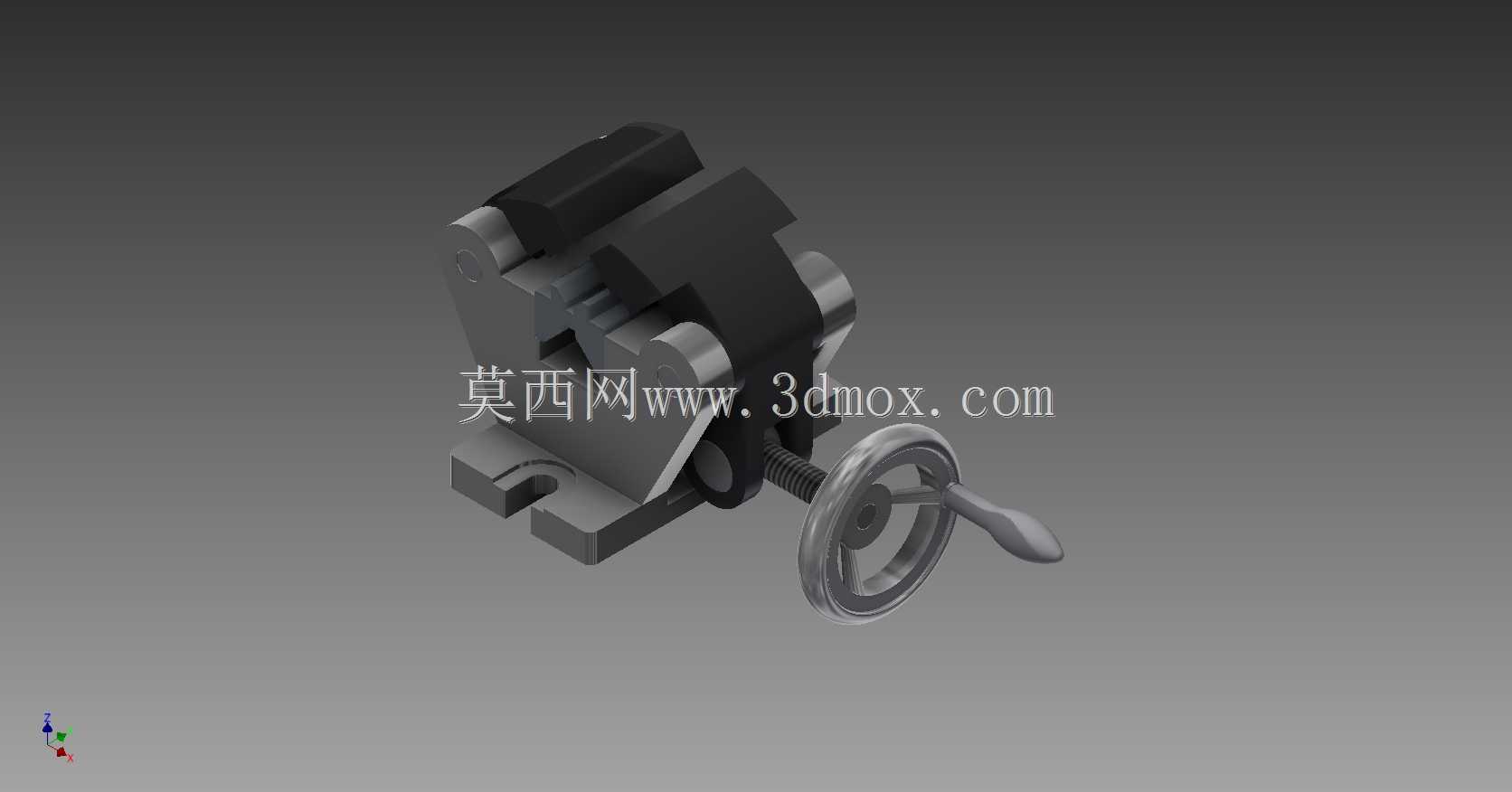

结构设计的逻辑完全围绕手动操作的可靠性展开:驱动端采用标准梯形螺纹副,转动侧面的手轮时,丝杠带动两侧的夹爪沿底座上的导向滑轨做同步对向移动,梯形螺纹本身具备自锁特性,当操作人员停止转动手轮后,夹持力不会因为工件的振动、加工过程的反向作用力出现松脱,不需要额外加装锁止销或者锁紧压板;夹爪和滑块之间采用可拆卸的连接结构,面对不同外形的工件时,可以快速更换V型夹块、平夹块或者带防滑纹的专用夹块,V型夹块适配圆柱轴类工件的抱紧定位,平夹块适配方形块状工件的端面贴合,夹块的安装面做了定位销孔,更换后不需要重新打表找正就能保证夹持面的平行度。

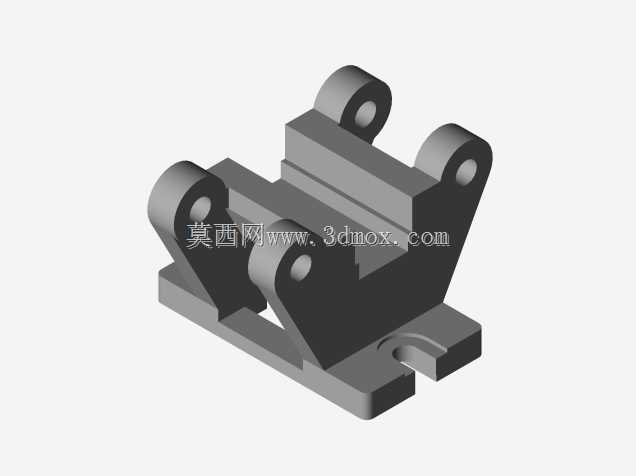

夹爪的导向部分没有采用外露的直线导轨,而是直接在铸钢底座上加工出一体式导向滑槽,滑块和滑槽的配合面做了刮研处理,间隙控制在0.02mm以内,长期反复开合也不会出现夹爪偏摆、夹持面错位的问题;手轮的摇柄做了可折叠设计,工装闲置或者需要快速开合调整行程时,可以把摇柄折起,避免突出的摇柄剐蹭操作人员或者周边管线,需要施加较大夹紧力时再把摇柄展开,利用力臂放大输入扭矩,操作人员不需要使用加力杆就能获得足够的夹持抱紧力。
实际使用过程中,这套工装的受力路径非常清晰:操作人员转动手轮输入的扭矩通过梯形丝杠转化为轴向的夹紧推力,推力直接传递到两侧夹爪上,再通过夹爪接触面均匀作用在工件外壁,所有的反作用力最终通过夹爪滑块传递到底座的一体式支撑结构上,没有薄弱的悬臂受力部件,即使在轻铣加工产生切削振动的工况下,整套工装也不会出现共振、夹持松动的情况。工装的夹持工作面做了淬火处理,表面硬度达到HRC45以上,长期夹持金属工件也不会出现压痕、凹陷,夹持面的平行度在出厂装配时就调整到0.015mm以内,工件夹紧后基准面的位置偏差可以控制在普通机加工的公差允许范围内,不需要二次找正就能完成后续工序。
针对不同的工位需求,这套工装还可以在底座侧面加装定位挡块,工件放入时直接靠紧挡块就能完成初定位,不需要反复调整工件的摆放位置,批量加工同规格工件时可以大幅减少上下料的辅助时间;夹爪的开合行程范围内没有多余的突出零部件,工件取放时不会和工装结构发生磕碰,异形工件也可以通过更换定制夹块完成适配,不需要对底座主体结构做任何修改。
