老年人浴室防滑安全助力扶手结构

　　该款卫浴助力扶手主要面向居家养老、公共养老机构、医院康复病区、无障碍公共卫浴间等场景，用于湿滑洗浴环境下为行动不便的老年群体、术后康复人群、下肢力量不足的使用者提供起身、移步、站立维持平衡的受力支撑点，规避沐浴时地面湿滑、重心失稳导致的跌倒磕碰风险。不同于传统穿墙打孔固定式卫浴扶手，该产品采用双侧大直径真空吸盘作为安装固定结构，无需在瓷砖墙面、玻璃隔断、卫浴亚克力壁面钻孔打洞，不会破坏卫浴饰面防水结构，既可以在家庭装修完成后加装，也可根据使用者身高、沐浴站位变化随时调整安装位置，适配租房、临时陪护、养老机构床位调整等多场景使用需求。

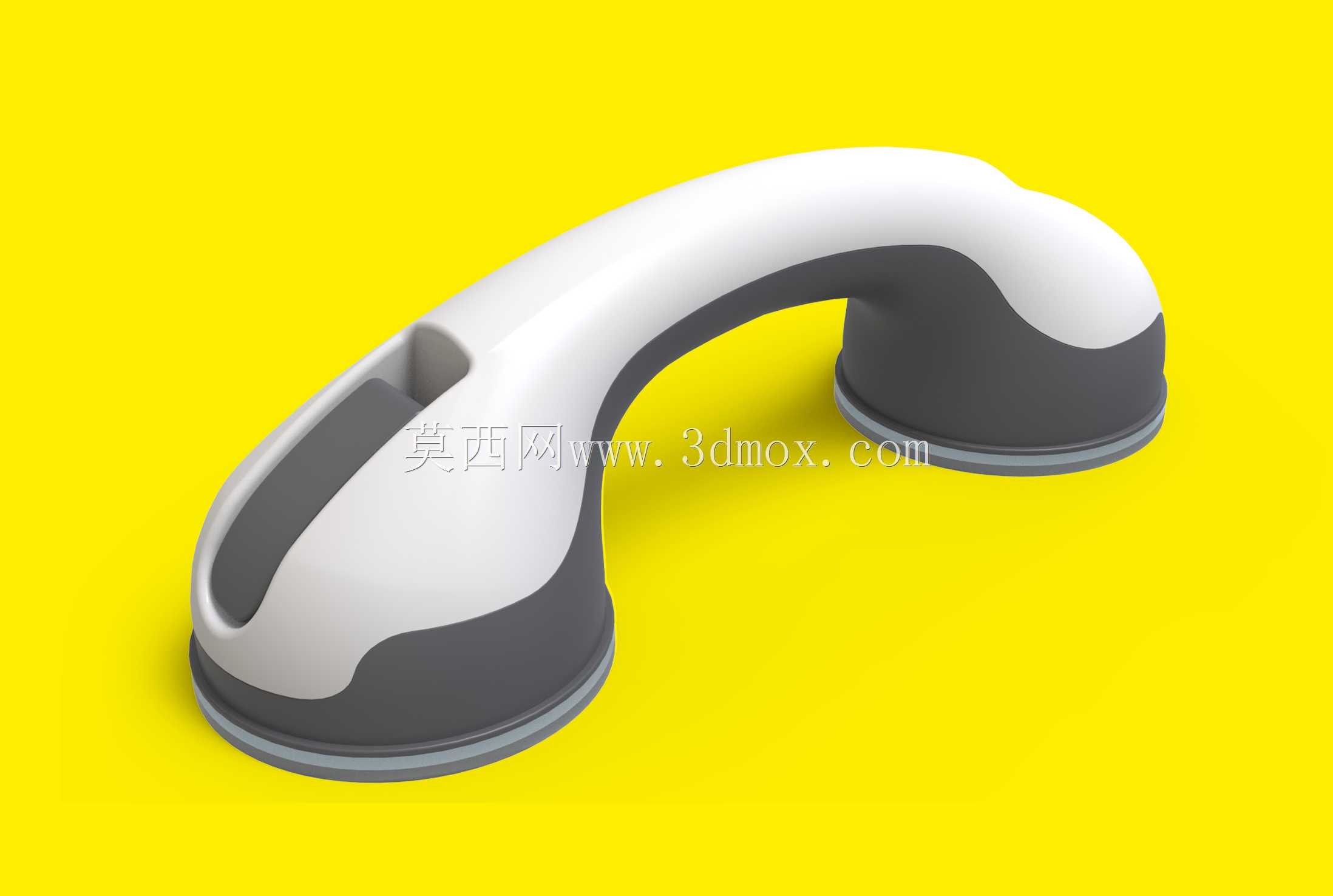

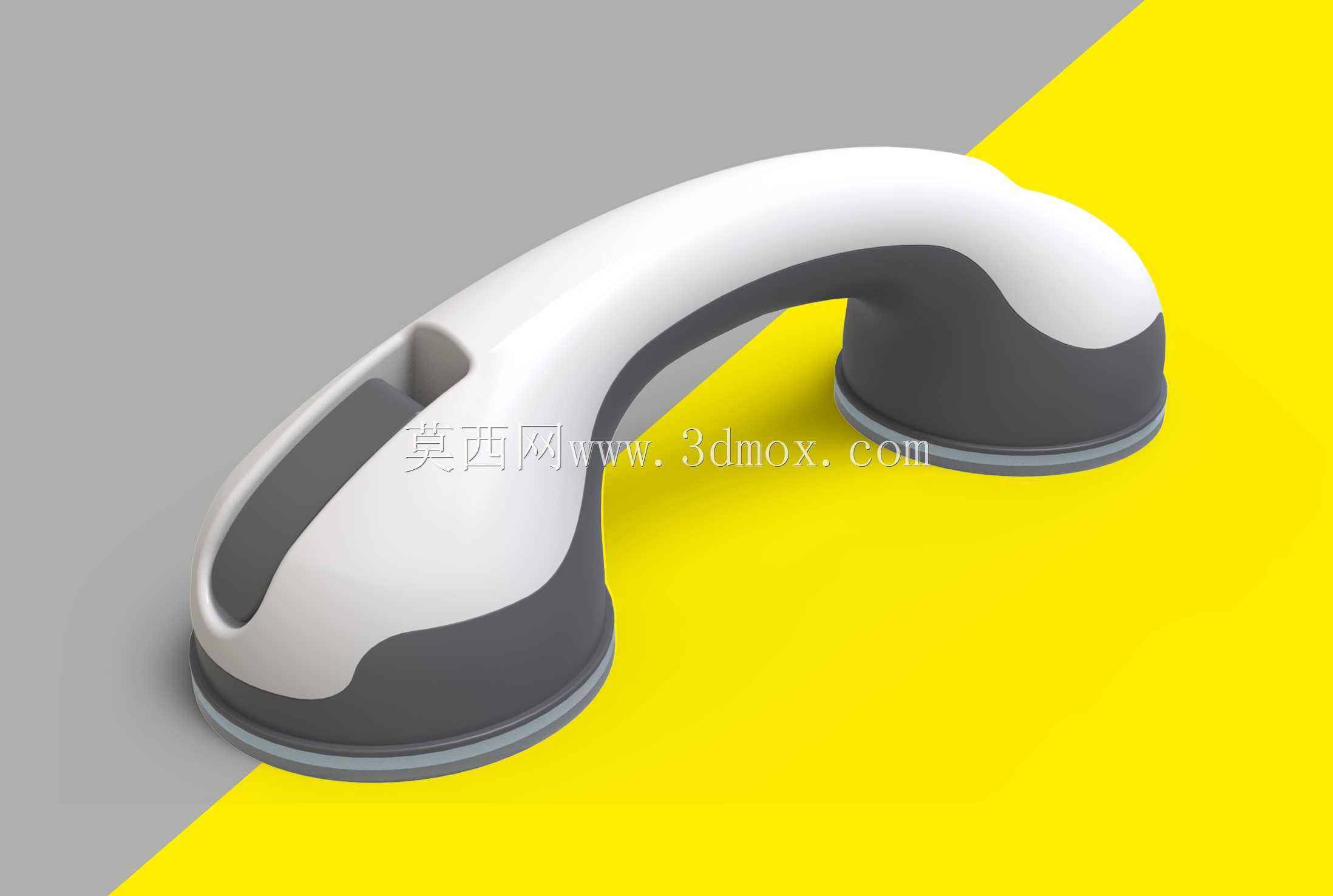

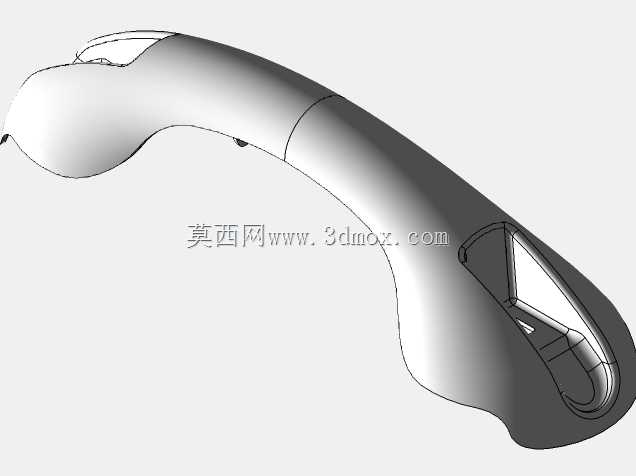

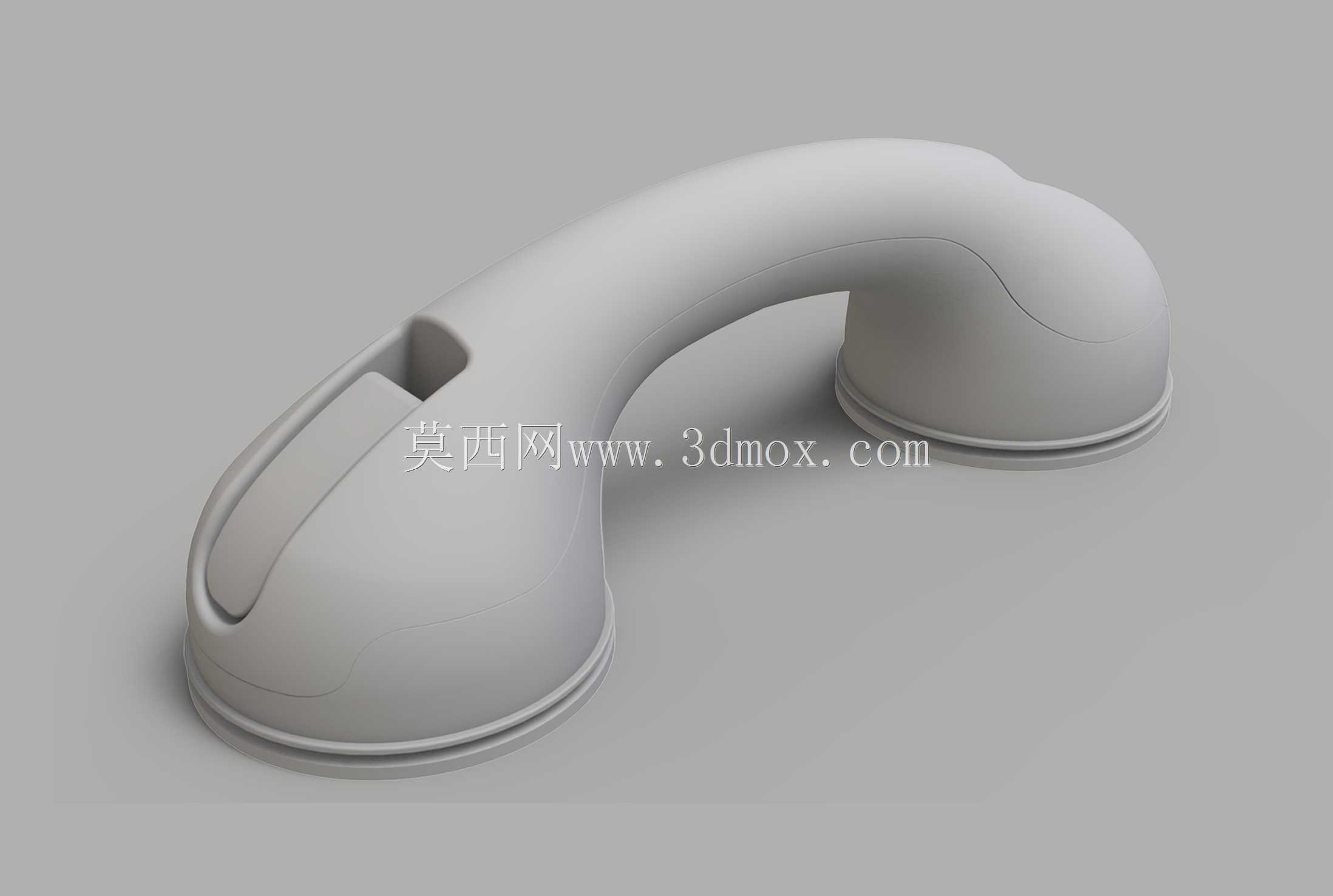

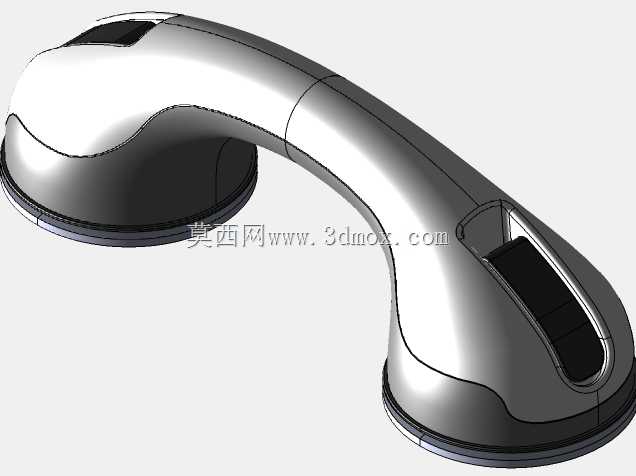

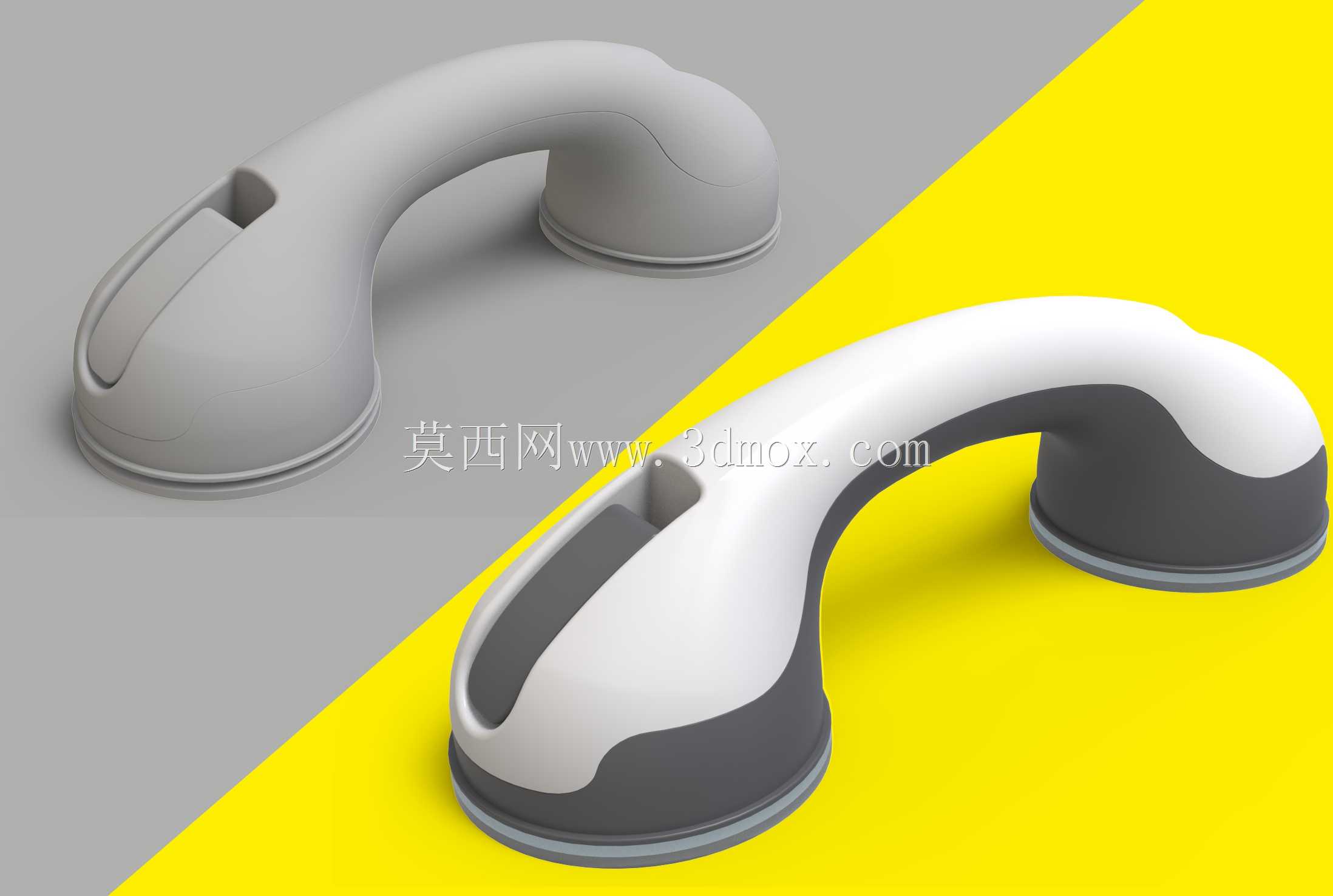

　　从整体结构来看，扶手主体为符合人手抓握弧度的弯曲桥型造型，两端为对称布置的大直径吸盘安装座，中间握持段做了符合人体工学的弧形抬升设计，抓握区域距离安装壁面预留了足够的掌部插入间隙，成年人四指可完全环绕握杆，握持段表面做了双色软胶包覆分区，灰色软胶区域对应手指握持位，表面设置细微防滑纹理，即便沾有沐浴露、水渍、皂液的情况下也能保持足够摩擦阻力，避免手部打滑脱手。两端吸盘座与弧形握杆的过渡区域做了大圆角顺滑过渡，不存在尖锐棱边、夹持缝隙，使用者磕碰时不会产生硬质锐边划伤，符合老年辅具的安全设计要求。

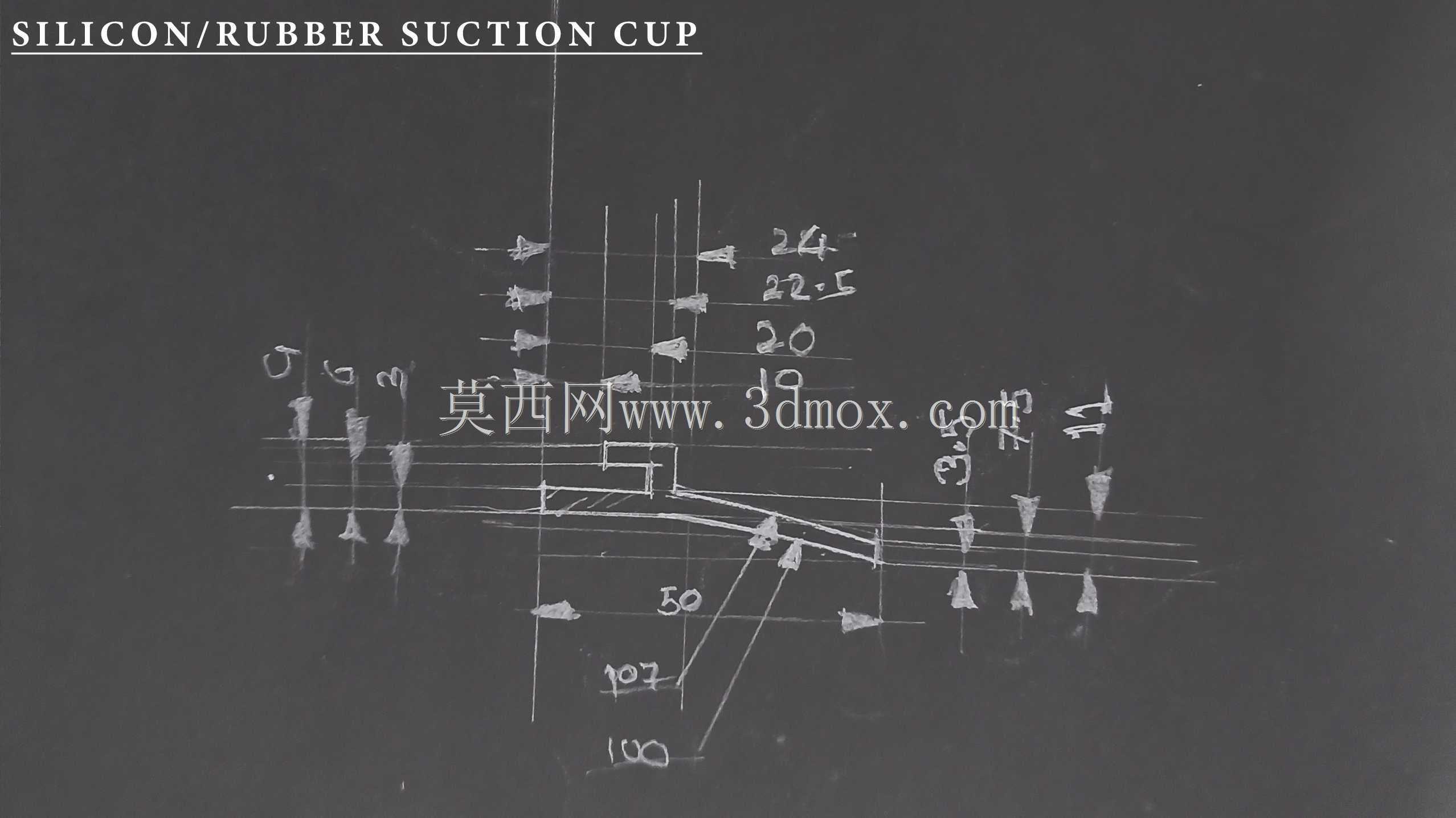

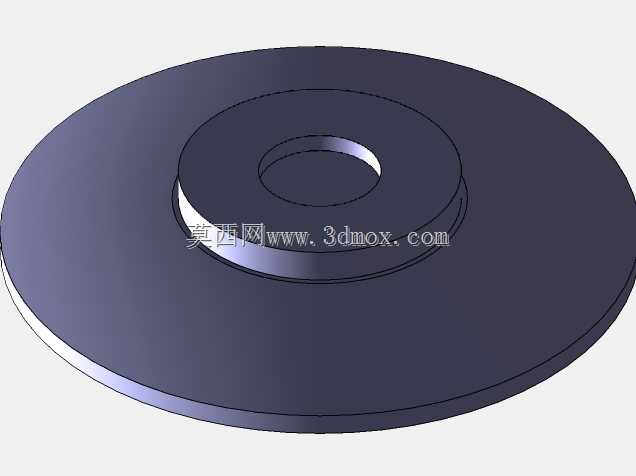

　　设计过程中首先要明确核心受力边界：扶手作为人体承重辅助件，需要承受使用者瞬间侧向拉拽、下压倚靠的复合载荷，单侧吸盘的吸附接触面采用柔性高弹性密封材质，与光滑瓷砖、玻璃、高光亚克力壁面贴合时可以排出接触面内部空气，形成负压腔，依靠大气压力将整个扶手压紧在壁面，吸盘边缘做了加厚翻边结构，既可以提升密封唇的贴合容错性，即便壁面存在轻微细微不平整也能保证密封腔不泄漏，也方便使用者掀开翻边解除负压、拆卸移位。握杆内部为硬质工程塑料承重骨架，外部包覆软质防滑层，骨架的弧形走向经过受力路径优化，当使用者向下压扶或者侧向拉拽时，载荷会沿着弧形骨架直接传导到两端吸盘座中心，避免在握杆中段产生过大的弯曲应力，防止长期受力后握杆出现蠕变断裂。

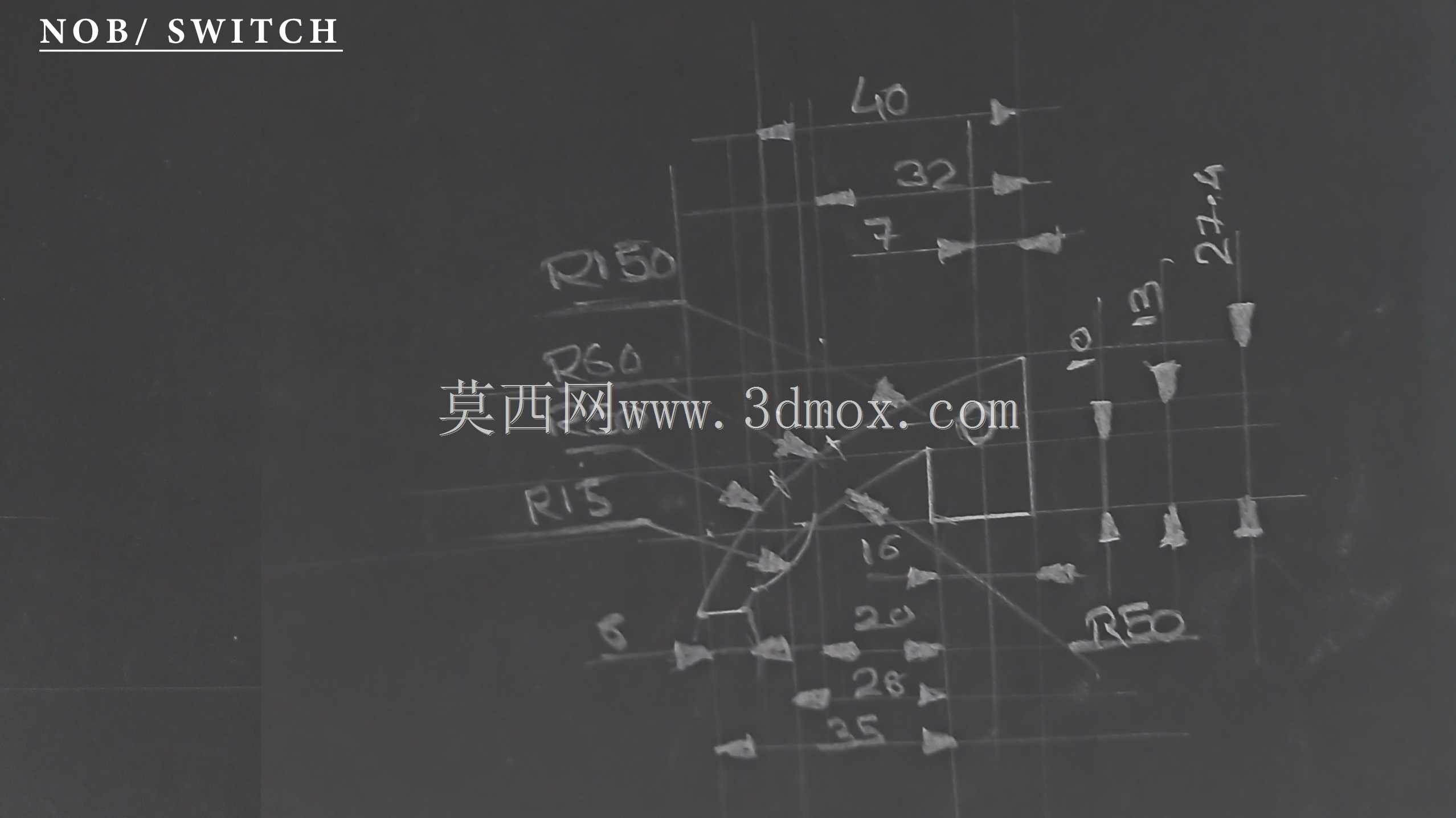

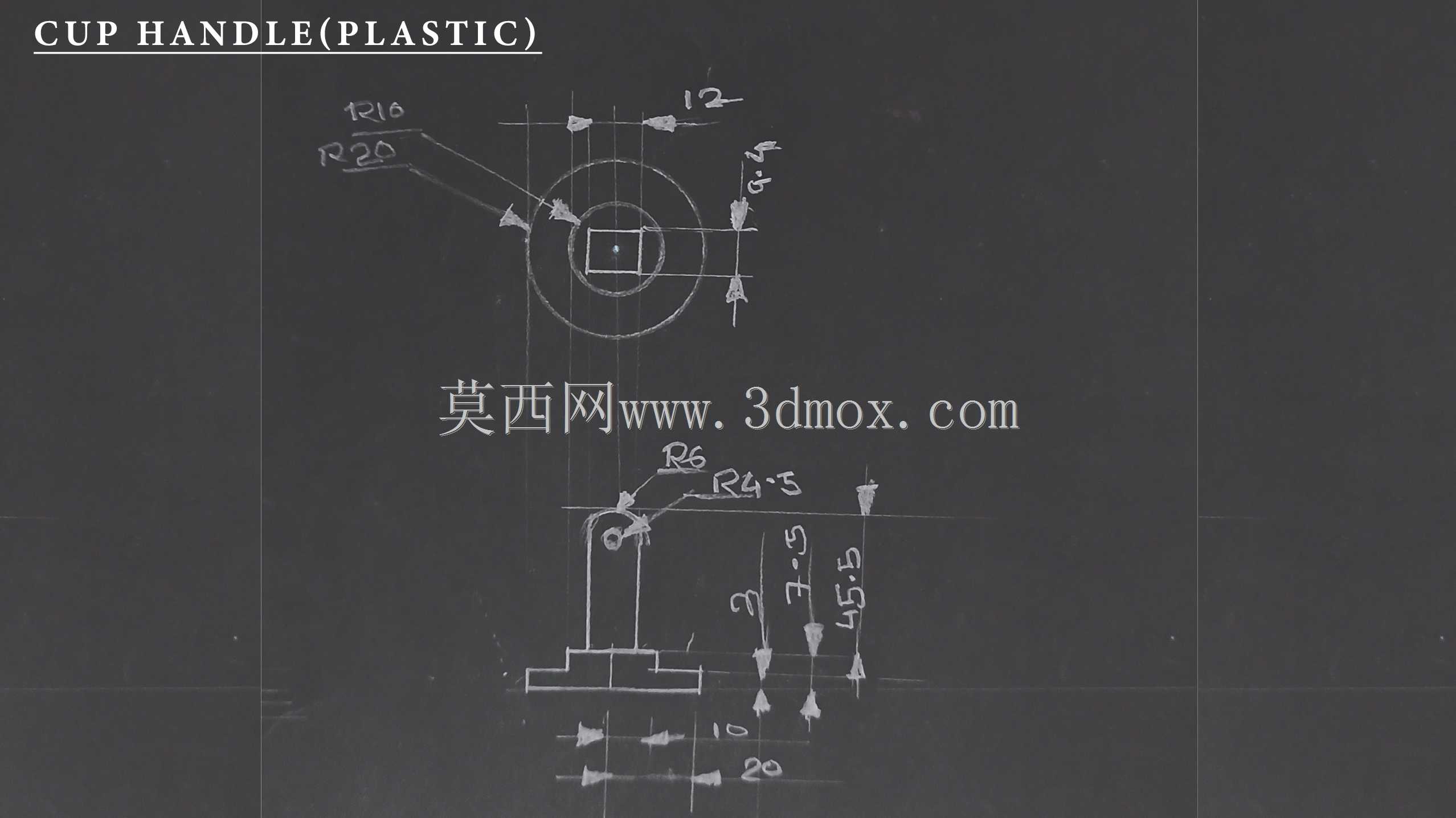

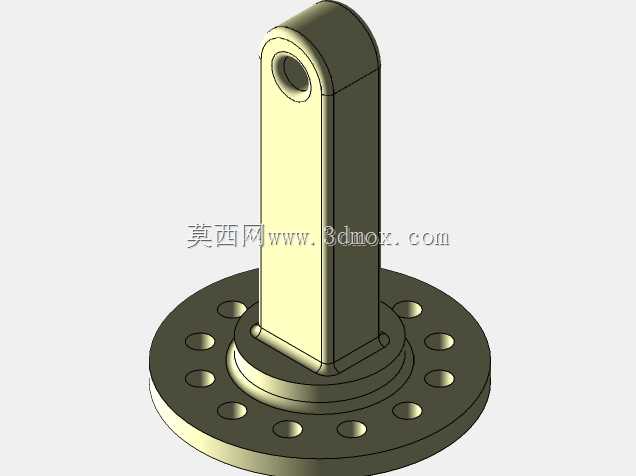

　　安装边界层面，两端吸盘的接触面要求安装壁面平整光滑、无凸起浮雕纹理、无墙面掉皮孔隙，单块吸盘的有效吸附直径覆盖较大面积，两个吸盘的中心间距经过合理设定，既保证支撑跨度足够、使用者抓握时可以获得稳定的支撑力，也不会因为跨距过大导致扶手中部弯矩超标。握杆的握持高度距离壁面的预留间隙经过反复校核，既不会因为间隙过小夹手、无法完整抓握，也不会因为间隙过大导致扶手受力时力臂过长、吸盘承受过大剥离力矩。吸盘座上集成的锁扣结构可以在吸盘贴合壁面后扳动锁紧，进一步压缩负压腔、提升吸附可靠性，解锁时只需掀开密封唇边即可进入空气，轻松取下扶手。

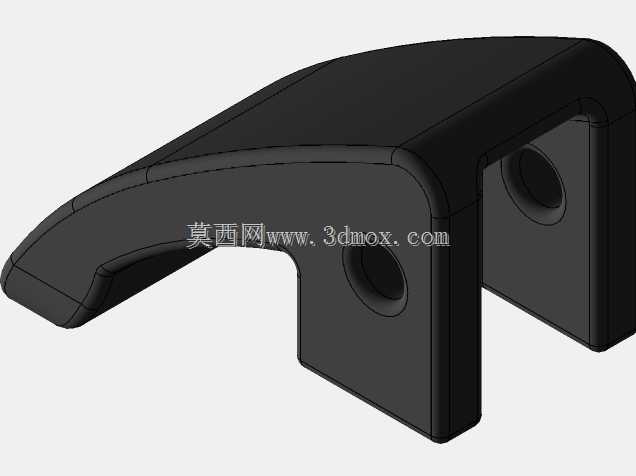

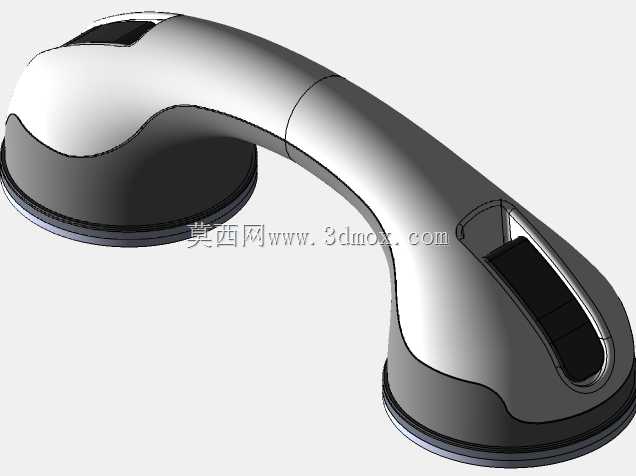

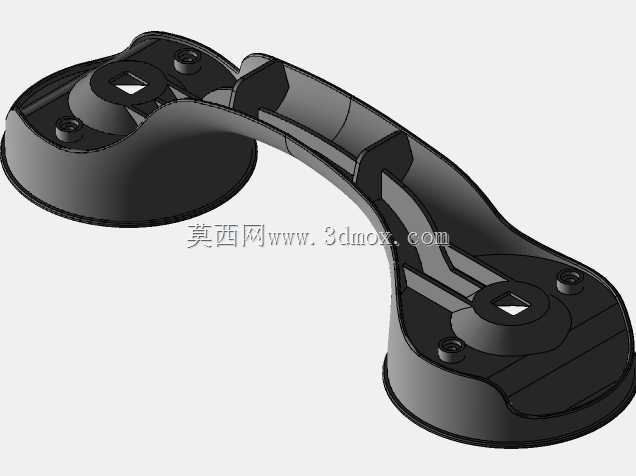

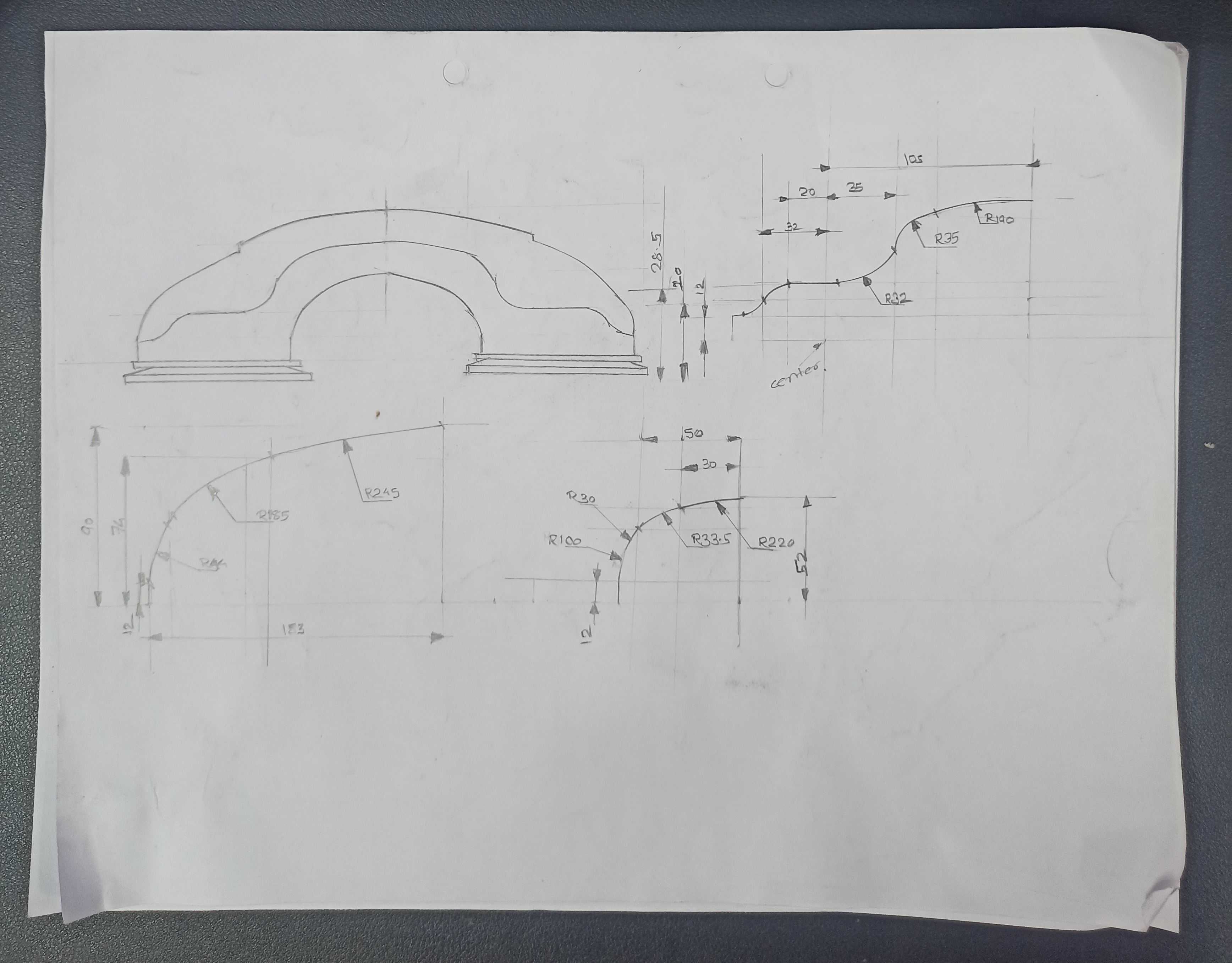

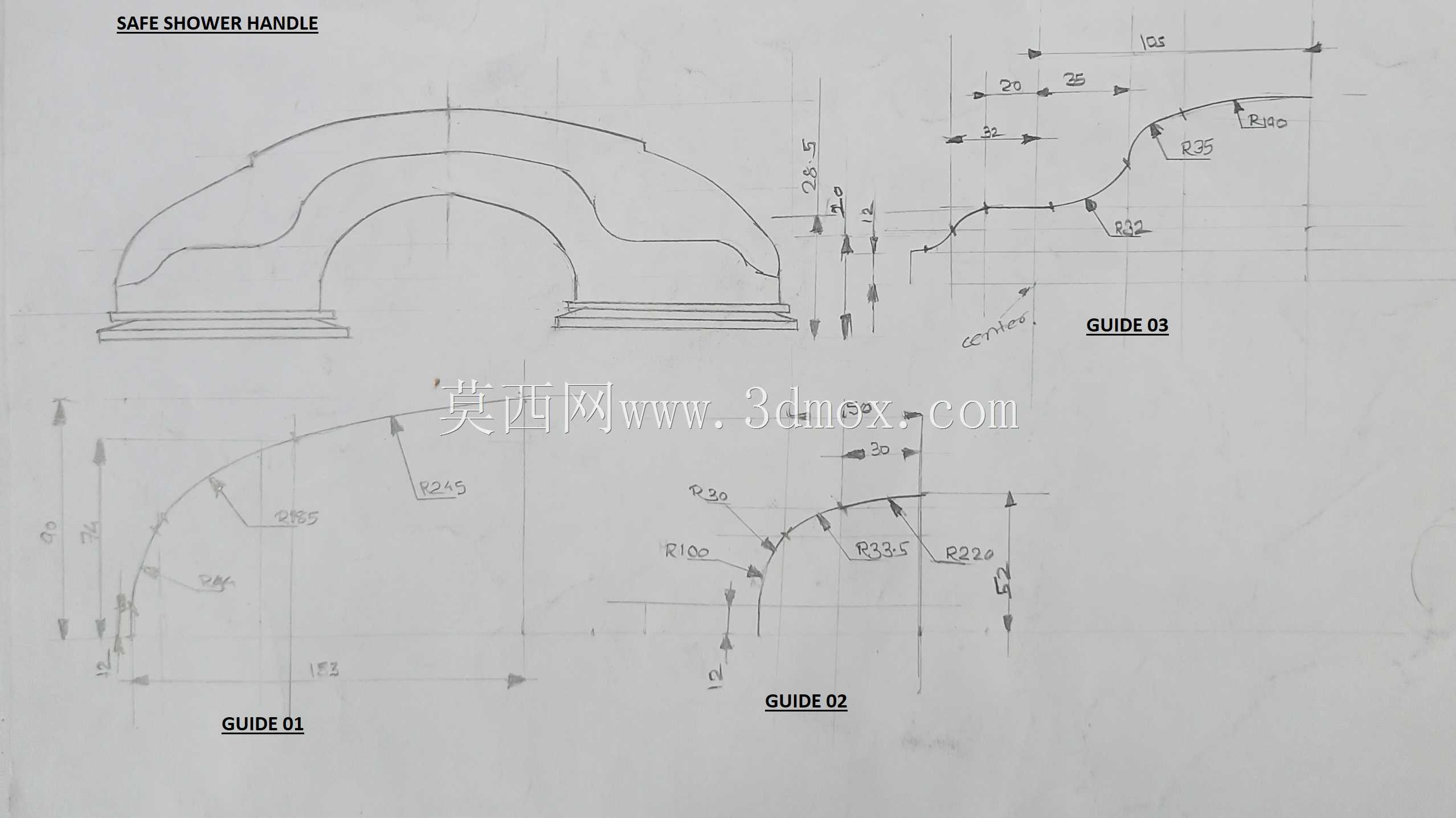

　　三维建模过程中，需要分别处理硬质骨架、外包软胶、吸盘密封件、锁紧卡扣几个不同材质零件的装配关系，弧形握杆的曲面要保证G2连续顺滑，分模线位置设置在握持区域的非接触面上，避免合模线硌手。吸盘的唇边厚度要做渐变设计，唇边边缘厚度偏薄以提升贴合密封性，向吸盘中心过渡位置厚度逐渐增加，保证整体支撑刚性。握杆表面的防滑纹理深度控制在合理范围，既保证摩擦系数，也避免纹理过深积存皂液污垢、方便日常擦拭清洁。整个产品所有外露边角全部做圆角处理，不存在任何可能勾挂衣物、擦伤皮肤的凸起结构，整体结构兼顾免打孔安装的便捷性与承重助力的实用性，适配无障碍卫浴改造的各类使用需求。
