可调式拉扣重型快速锁紧夹具结构

　　这套可调式拉扣重型快速锁紧夹具，是工装治具、箱体门盖、设备检修面板以及需要频繁开合压紧场景里非常典型的机械压紧元件。它的核心作用不是单纯“扣住”两块板，而是在人工扳动红色手柄的短行程内，通过连杆过中心死点，把手柄输入的较小操作力放大成拉杆方向的持续张紧力，使挂钩与底座之间形成可靠闭合；闭合后即使手柄受到一定振动或外力扰动，机构也不会自行脱开，这也是快速夹钳在产线工装中被大量使用的原因。

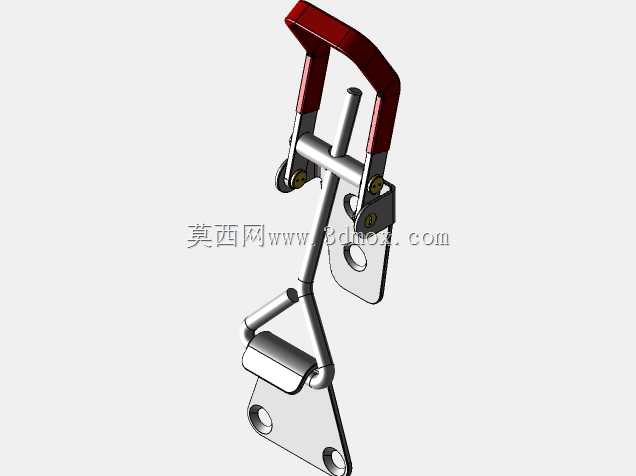

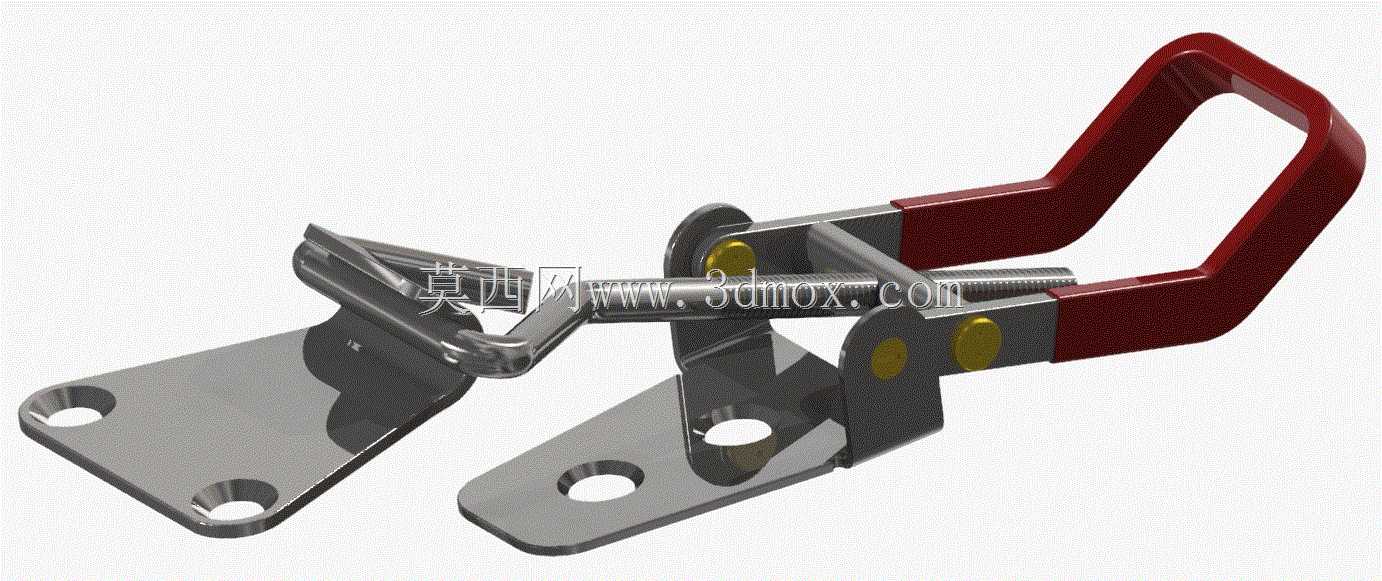

　　从结构组成看，模型完整表达了安装底座、铰接支座、红色握持手柄、连杆销轴、调节螺杆、挂钩件以及锁紧螺母等关键部分。底座采用带折弯和加强轮廓的钣金形态，两侧开设安装孔，可直接通过螺栓固定在机架、箱体边框或焊接支架上；挂钩件单独成件，对应安装在对侧门盖或活动板上，闭合时钩头卡入挂钩座，再由螺杆牵引产生拉紧量。调节螺杆穿过连杆端部，并通过螺母限定有效长度，工程现场可根据密封垫压缩量、门板间隙或工件公差旋转螺杆，微调挂钩咬合深度和预紧力，避免因制造误差出现扣不上或压紧不足。

　　设计这类夹钳时，首先要确认的是拉力方向和安装边界。它属于拉扣式压紧，不像垂直式快速夹钳那样从上方向工件施压，而是沿两个安装面之间的连线产生牵拉力，因此特别适合箱盖、滤筒端盖、模具防护门、焊接定位架、物流周转车侧板等需要侧向或横向锁紧的位置。三维布局时应让底座受力中心线尽量与螺杆轴线重合，减少偏载；挂钩座与底座的相对高度、前后距离需要在手柄完全压下时保留少量过中心量，过中心不足会导致振动松脱，过中心过大则会使操作力陡增，甚至使连杆和销轴承受异常弯矩。

　　外形尺寸方面，该类构件通常以紧凑钣金件为主，底座孔位决定了互换性和安装强度。建模时不能只画外观，销轴孔、螺杆螺纹段、螺母让位空间以及手柄抬起后的扫掠范围都要保留。手柄在开启状态会向上或侧向翻转，若周边布置气管、电气元件或门板加强筋，必须校核运动包络，防止手柄压不到位或操作人员手指被夹。红色包覆手柄不仅是视觉识别件，也承担增大握持面积、降低手部压强的作用，其截面形状应适合手掌施力，端部圆角需要连续，避免频繁操作时磨手。

　　受力思路上，夹具的强度并不只取决于板材厚度。销轴直径、连杆孔边距、底座折弯半径、挂钩根部圆角以及安装螺栓规格共同决定承载能力。挂钩在受拉时存在撬开趋势，若挂钩座固定螺钉距离受力点过远，会形成较大杠杆力矩，实际使用中容易出现座体变形或螺钉松动。因此在整机布置时，挂钩安装孔应尽量靠近钩头受力线，底座下方也应有足够刚性的支撑面；对于薄板箱体，可在安装位置背面增加补强板或焊接螺母板，而不是直接把夹钳固定在薄蒙皮上。

　　实际应用中，这种拉扣还常与橡胶密封条、观察门、可拆卸防护罩配合。门盖关闭后，先让挂钩初步挂住，再压下手柄，螺杆拉动挂钩使密封条均匀压缩；若需要防水、防尘或减振，调节螺杆的张紧行程应与密封件压缩率匹配，不能单靠人工手感判断。多个夹钳并排使用时，应按门盖尺寸分配间距，使压紧点围绕密封面均匀分布，避免局部压得过紧而另一处仍有缝隙。

　　从三维建模和选型角度看，该模型的价值在于把四连杆死点锁紧、螺纹调节、钣金安装和人机操作手柄整合在一个小型机构中。设计人员可以据此检查开合轨迹、干涉区域、孔位匹配和维修可达性；设备维护人员也能通过爆炸关系理解磨损点，重点关注销轴孔旷量、挂钩磨损、螺杆螺纹变形和手柄复位状态。整体结构简单、动作直接、维护方便，适合在小批量工装、专用设备和通用工业箱体上作为标准快锁压紧单元使用。
