微型涡喷航空动力装置结构设计

　　这套微型涡轮喷气动力装置的三维结构，面向小型高速无人飞行器、大比例航模以及地面动力试验台等场景搭建，核心解决小推力区间内动力紧凑化与整机集成的问题。整机采用轴流式涡轮喷气经典布局，从前到后依次布置进气整流段、压气机单元、环形燃烧室、涡轮级与收敛尾喷管，所有壳体段采用阶梯圆柱对接形式，段间通过止口定位保证同轴度，外部预留的安装支耳直接从压气机机匣侧壁延伸而出，支耳上开设两个同轴安装孔，可直接通过螺栓固定在飞行器机身承力框架或者试验台支架上，安装面与整机轴线平行，受力路径短，能有效承受高速运转产生的振动与轴向推力。

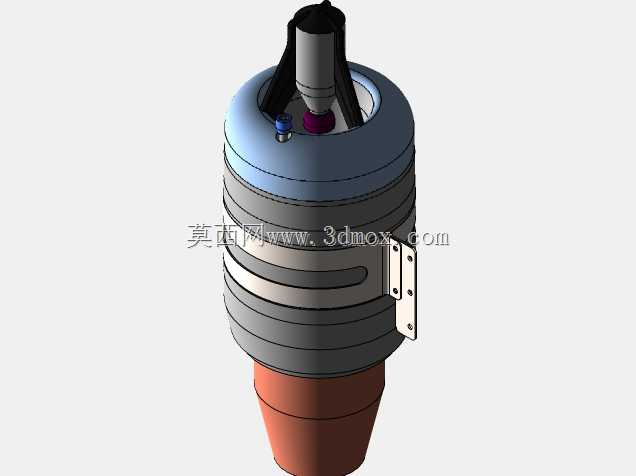

　　从实际用途来看，这类小推力涡喷单元多用于需要高推重比、高速飞行的小型航空平台，相比电动涵道动力，它在持续大推力输出、燃油能量密度和高速工况效率上优势明显；在地面试验场景中，也可作为小型燃气发生装置，用于热端部件测试、引射系统试验等。建模过程中，进气口的蓝色整流罩做了圆滑收口处理，内壁引导来流平顺进入压气机，减少进气畸变；前端中心锥与进气道唇口的配合关系完整还原，锥体内藏启动与供油相关的接口，侧面伸出的蓝色小接头对应燃油或气路接驳位，接口方位和安装间隙都按实际装配关系留出操作空间。

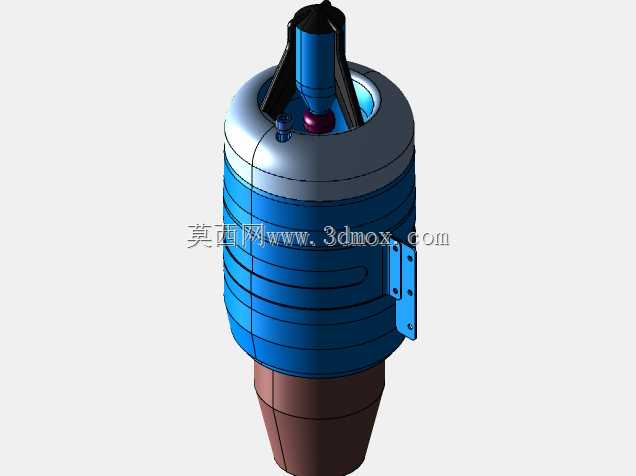

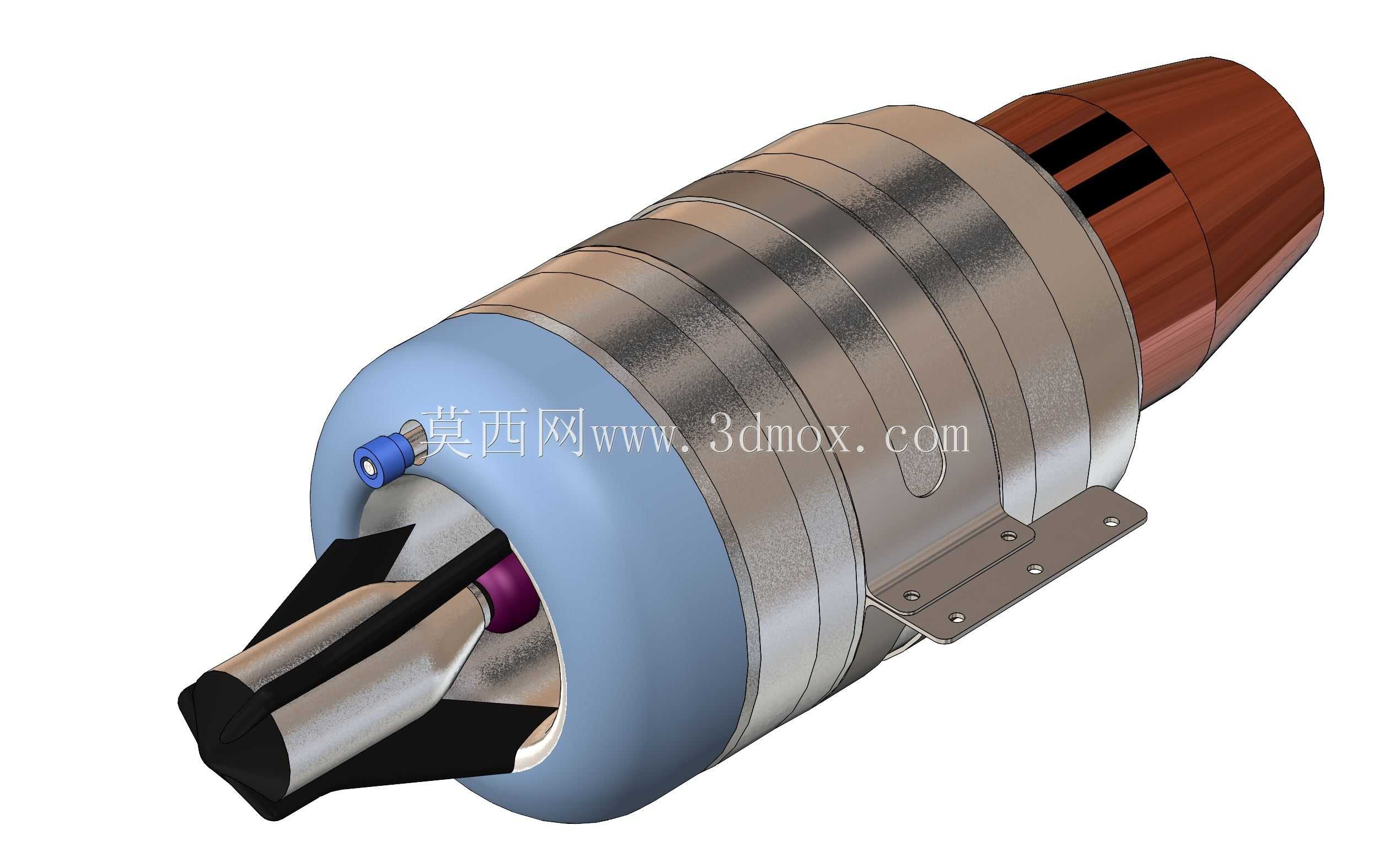

　　压气机机匣部分采用多道环形加强筋的外观造型，既呈现出多级压气机的分段结构特征，也对应实际产品中机匣的刚度加强设计——薄壁圆筒机匣在高温高压工况下容易发生径向变形，环形凸筋能够提升壳体抗失稳能力，同时作为各段组件的装配定位基准。热端部分的棕色尾段对应燃烧室与涡轮外部的隔热包覆区域，实际产品中该区域工作温度极高，外层结构需要兼顾隔热与外形整流，模型上尾段表面的两道黑色开槽对应散热或者附件让位结构，收敛喷管从涡轮后机匣开始逐步收窄，将燃气的焓值转化为出口射流动能，喷管出口的黑色整流瓣结构兼顾喷口造型与射流导向，中心紫色部位对应涡轮后轴或排气中心体的装配位。

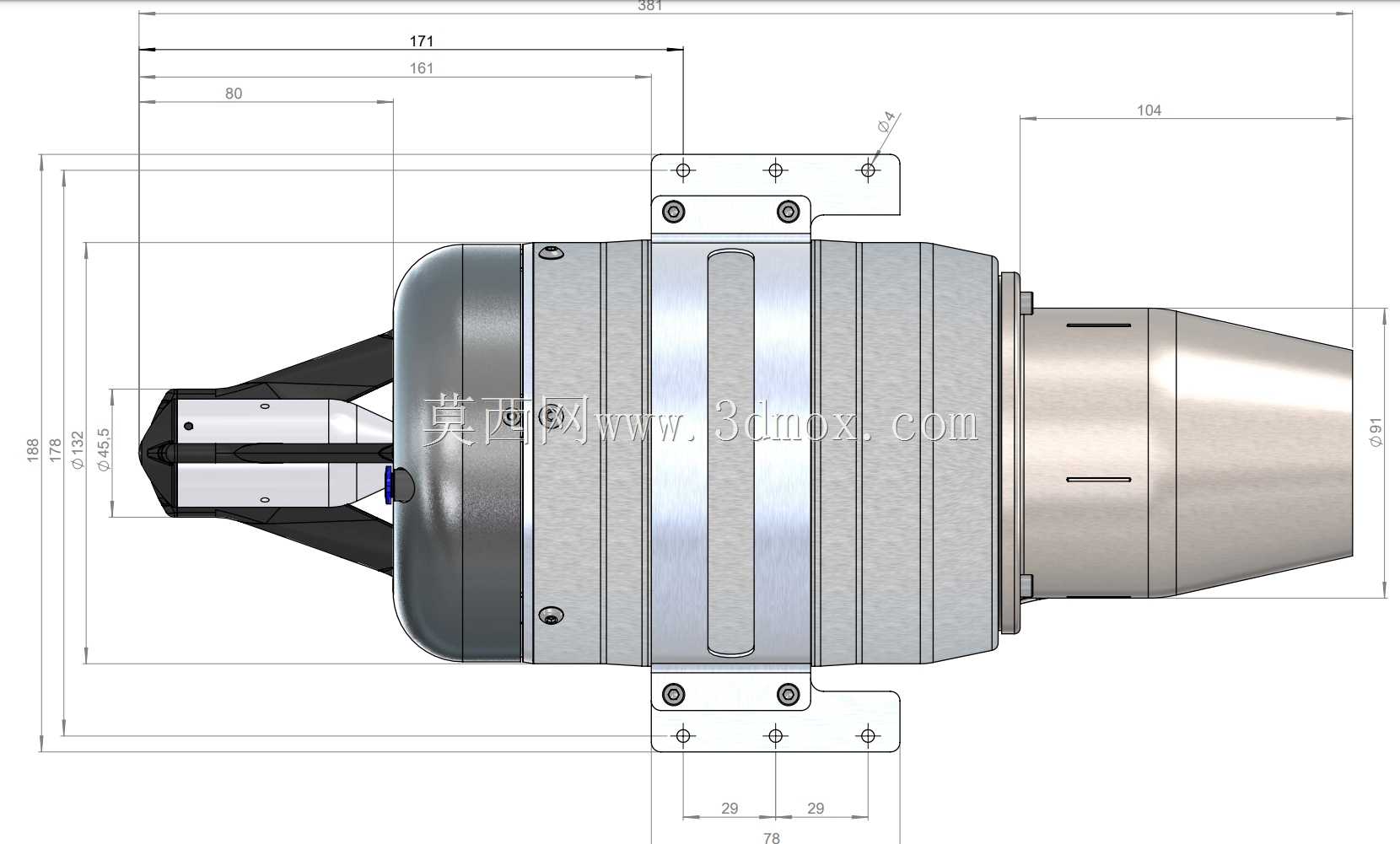

　　设计思路上，整机严格遵循微型涡喷的模块化拆分逻辑：进气组件、压气机转子与静子、燃烧室火焰筒、涡轮转子、尾喷管各自为独立装配单元，各单元通过圆柱止口与轴向紧固件串联，这种结构既方便加工阶段分别控制叶轮、火焰筒等精密零件的公差，也便于外场维护时拆解检查热端磨损、清理积碳。外形边界方面，整机主体为等直径圆柱段叠加收敛尾锥，最大外径集中在压气机机匣位置，径向尺寸远小于同推力等级的活塞螺旋桨动力，轴向长度紧凑，安装支耳向下凸出的高度有限，在飞行器机身内布置时只需预留圆柱贯通舱段，侧面留出燃油管路与启动线束的走线空间即可，不需要复杂的异形承力结构。

　　针对结构设计从业者参考而言，这套模型完整呈现了小涡喷从进气到排气的全流道外部轮廓与关键安装接口，机匣分段的台阶差、支耳的折弯角度、接头的伸出方位都符合真实装配逻辑，在做飞行器动力舱布局、试验台架设计时，可以直接参考其径向包络、安装孔位间距与接口朝向，规避动力集成时常见的管路干涉、安装刚度不足、热端距离易燃部件过近等工程问题。
