直列六缸发动机气缸盖总成结构设计

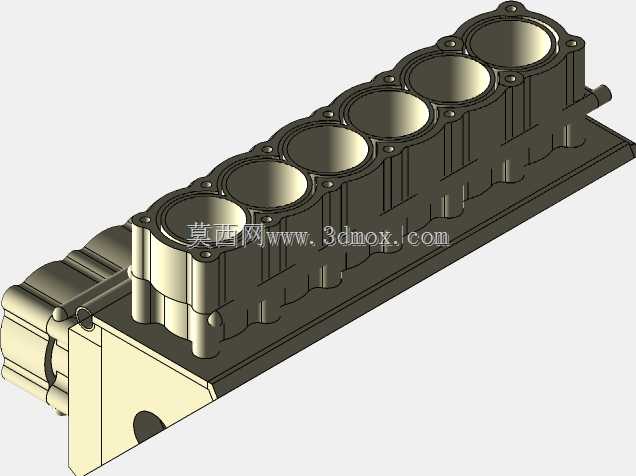

　　直列六缸内燃机的气缸盖是动力总成上部核心承载构件，这一三维结构完整还原了量产机型缸盖的全部布局特征，六个气缸沿机体长度方向等距排布，缸孔周边的冷却水道、螺栓沉孔、加强筋结构均按照实际装配逻辑完成建模。从整机装配边界来看，缸盖下平面与气缸体上平面通过缸垫实现密封贴合，周圈布置的螺栓孔位与缸体螺纹孔一一对应，拧紧后需保证结合面平面度满足密封要求，避免燃烧室高压燃气窜漏、冷却液渗入气缸或者机油通道互通。缸盖上部的六个圆形腔室对应各缸的燃烧室上部空间，周边预留的气门安装座、喷油器/火花塞安装位、气道走向都在结构中做了实体还原，直列排布的布局让整机轴向长度较长，在整车机舱布置时需要预留足够的纵向安装空间，侧向的附属接口分别对接冷却系统管路、润滑系统油路以及进排气歧管安装面。

　　在实际工程应用场景中，这类缸盖多用于大排量乘用车、重型商用车或者固定式发电机组的动力单元，六缸直列布局的做功间隔均匀，整机运转平顺性优于同排量四缸机型，曲轴每旋转120度即有一个气缸完成做功冲程，动力输出连续性更强。缸盖本身同时承担多重功能：内部铸造成型的冷却水道环绕每个燃烧室周边，冷却液在水泵驱动下循环带走燃烧产生的多余热量，避免缸盖局部过热出现热变形；独立的机油通道为顶置凸轮轴、气门摇臂等运动部件输送压力润滑油，保证配气机构在高转速工况下摩擦副始终处于润滑状态；进排气道分别连通进气歧管与排气歧管，新鲜充量通过进气道进入燃烧室，燃烧后的高温废气经由排气道排出，气道的截面走向直接影响充气效率与排气背压。

　　从结构设计思路层面分析，该缸盖在建模时充分考虑了铸造工艺可行性，外壁分布的纵向加强筋沿着螺栓载荷传递方向布置，既提升了缸盖整体刚性，降低螺栓预紧力作用下的弯曲变形，又避免了实体壁厚过大导致铸造时出现缩松、气孔缺陷。相邻气缸之间的隔板区域做了加厚处理，承受燃烧室爆发压力时不会出现缸间区域变形过大的问题，侧壁预留的多个凸台与安装孔用于固定附件支架、传感器以及管路接头，端部的异形法兰结构对接正时罩壳或者前端附属传动组件。外形尺寸层面，直列六缸缸盖的总长度由六缸中心距叠加两端余量确定，宽度方向覆盖进排气两侧的气道与安装接口，高度方向包含凸轮轴安装腔与上部罩盖密封面，安装时除了保证与缸体的定位销对位，还需要控制缸盖螺栓的拧紧顺序与扭矩转角，从中间向两侧分步拧紧，让缸垫受压均匀。

　　在配套维修与改制场景中，该三维结构可用于拆解模拟装配流程，确认气门、弹簧、凸轮轴等零件在缸盖内部的运动间隙，排查活塞在上止点位置时与气门的干涉风险，也可作为冷却水道流场分析、缸盖热应力仿真的基础数模，评估不同工况下缸盖的温度分布与热变形量。缸盖下部与缸体配合的平面加工粗糙度有严格要求，长期使用后如果出现平面翘曲超过允许阈值，会导致冷却液泄漏、气缸压力不足，数模中预留的加工基准面可直接作为铣削修复工序的定位参考。侧向伸出的管路接口分别对应水温传感器安装位、暖风取水口以及曲轴箱通风接口，所有接口的位置高度都经过布局校核，避免整车装配时与周边管线、车架部件发生空间干涉。
