飞行员式金属框护目镜结构设计

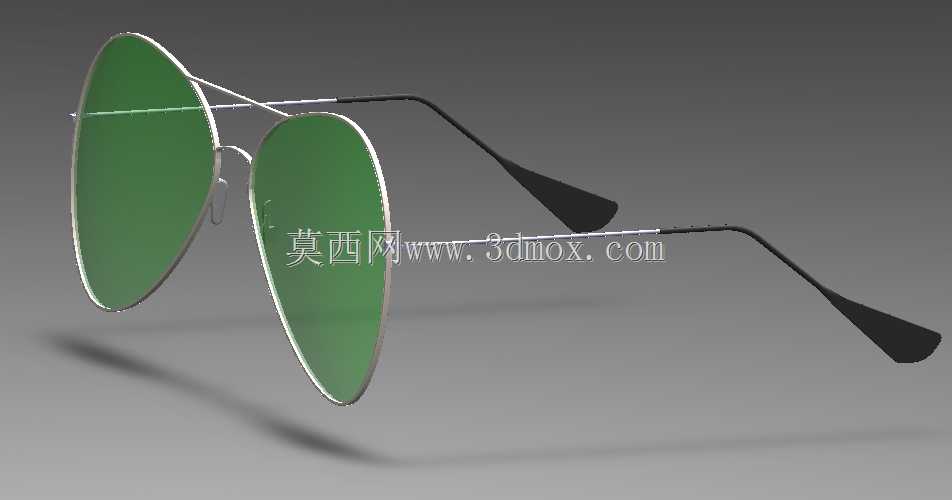

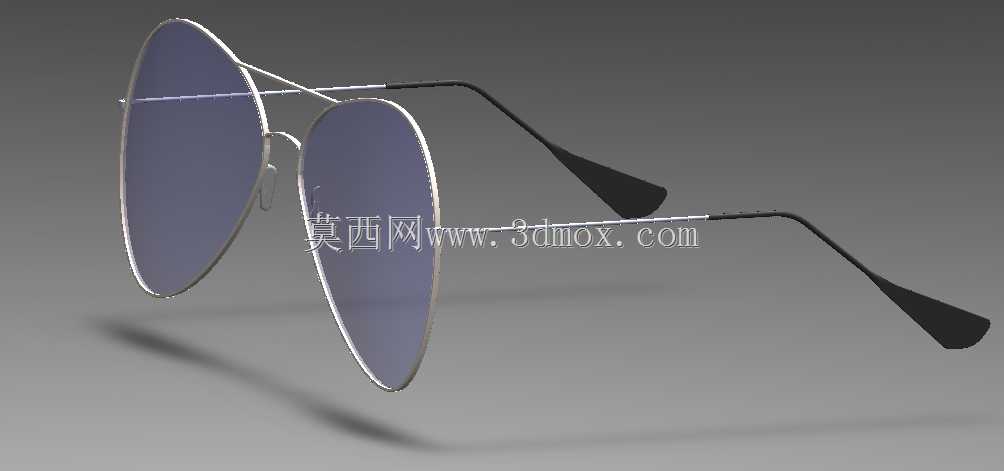

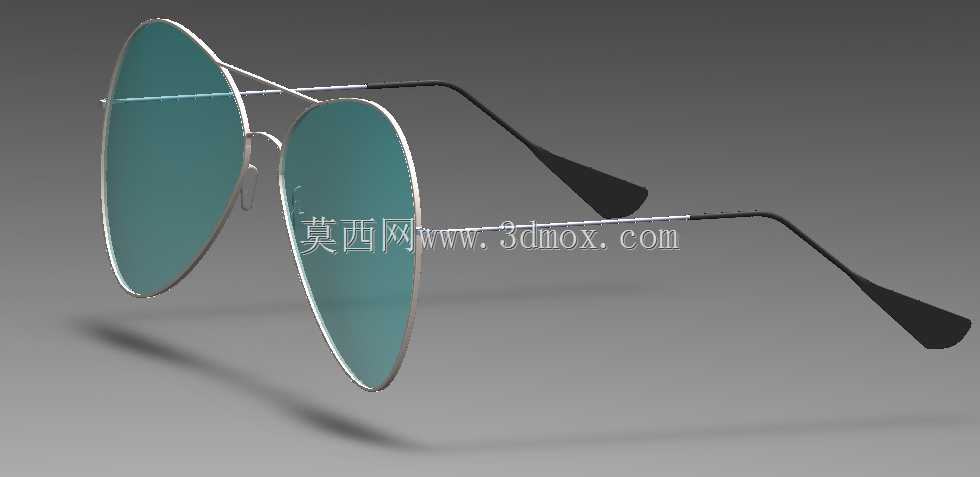

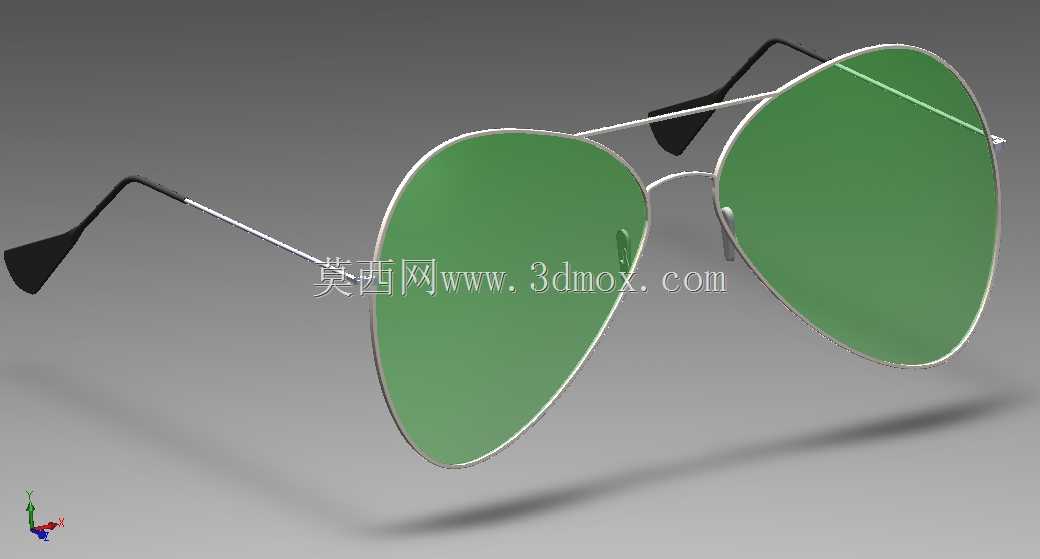

　　该护目镜采用经典飞行员式双镜片布局，整体由金属细框、大面积浅色镜片、铰接镜腿、鼻托和末端耳挂组成，适合在日常遮阳、户外作业、驾驶辅助以及展示级穿戴产品设计中作为结构参考。模型对眼镜这种轻薄产品的空间关系处理较为直观：两片镜片呈左右对称布置，轮廓上缘较平直，下缘向下扩展为水滴形，能够覆盖较大的眼周区域；镜片边缘由纤细金属圈约束，既保留轻量化外观，也明确了镜片与镜框之间的装配边界。

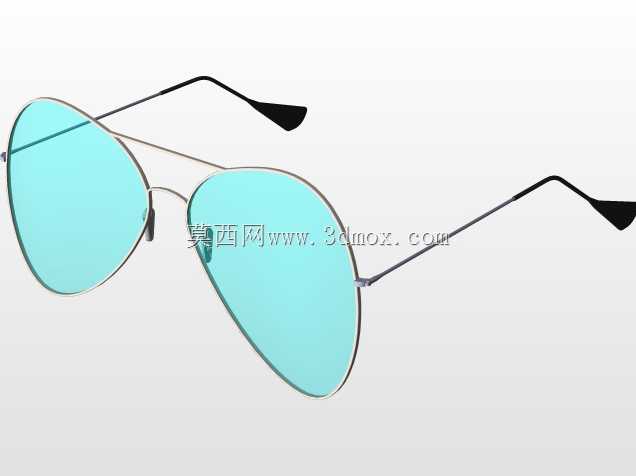

　　从实际用途看，这类护目镜并不依赖复杂壳体，而是通过镜片形状、镜框曲率和镜腿张开角度共同保证佩戴稳定性。大镜片可以在正面和侧前方形成连续遮挡，减少强光、风沙或飞溅物对眼周的干扰；浅色镜片在建模中表现为淡青色透明效果，便于观察曲面厚度、反光状态和边缘包边。对于结构设计人员而言，重点不在单一零件的体量，而在于薄件、细丝、铰链和人体接触面之间的协调。镜框金属线径较细，需要在外观纤细与夹持强度之间取得平衡；镜腿与前框通过小铰链连接，折叠和展开时不能与镜片、桩头发生干涉。

　　外形尺度上，模型前框宽度按成人面部佩戴比例建立，双镜片中心距对应常见眼镜鼻梁跨度，镜片纵向深度明显大于普通矩形眼镜，因此下缘会向颧骨方向延伸。设计时需要关注镜片最低点与面颊之间的间隙，避免微笑、面部表情变化或佩戴口罩时产生接触。镜框前缘带有轻微弧面弯度，不是平面二维轮廓简单拉伸，这一弯度使镜片能够贴近面部正面轮廓，同时在侧面形成遮挡。镜腿从桩头位置向后外侧展开，再沿耳侧方向收束，末端黑色耳套向下弯曲，用于搭在耳廓后方；该段曲线决定了戴摘时的滑移阻力和长时间佩戴的压迫位置。

　　建模思路可拆分为前框、镜片、鼻梁桥接件、鼻托、铰链、镜腿杆和耳套几个部分。镜片适合通过曲面放样建立，先确定正面外轮廓，再叠加面部方向的弯曲曲率，最后给出均匀厚度；金属圈则沿镜片外缘扫掠，保持线径一致，并在鼻桥和桩头位置与其他细杆汇合。鼻托位于鼻梁两侧，体量小但对佩戴定位影响明显，需要留出可调角度或柔性接触区域。镜腿主体为细长金属杆，后端连接非金属耳套，耳套外形逐渐加宽并下弯，能够分散耳后压力。铰链区域虽然尺寸紧凑，却要体现转轴中心、叠合方向和限位关系，展开后镜腿应保持适当外张角，折叠后则尽量贴近前框轮廓。

　　在工程应用中，该类模型可用于眼镜产品外观评审、穿戴件人机关系分析、渲染展示以及轻量化结构教学。若进入实物制造，金属框可考虑线材成型、焊接或冲压件组合，镜片则需依据曲率进行裁切、抛光和包边；耳套和鼻托可采用柔性材料，以提升接触舒适度。安装边界方面，需要控制镜片包边余量、铰链销轴直径、镜腿折叠后的整体厚度以及鼻托与镜片内表面的距离。整体结构没有多余装饰，零件关系清晰，适合用来讲解薄壳曲面、细杆扫掠、对称装配和人体接触面设计。
